电路分析基本知识点电路分析是电子工程学的基础内容，它主要涉及电流、电压、电阻和功率等基本概念和定律。
在电路分析中，我们研究和解决各种电路中的问题，包括电流分布、电压分布、功率损耗、电阻等。
1.电流定律：电路中的电流定律包括基尔霍夫电流定律和欧姆定律。
- 基尔霍夫电流定律（Kirchhoff's Current Law, KCL）：在任意节点处，进入节点的电流等于离开节点的电流总和。
- 欧姆定律（Ohm's Law）：电路中通过两点的电流与这两点之间的电压成正比，比例常数为电阻。
2.电压定律：电路中的电压定律包括基尔霍夫电压定律和欧姆定律。
- 基尔霍夫电压定律（Kirchhoff's Voltage Law, KVL）：电路中沿着任意闭合回路所经过的电压总和等于零。
- 欧姆定律（Ohm's Law）：电路中通过两点的电流与这两点之间的电压成正比，比例常数为电阻。
3.串联和并联电路：-串联电路：在串联电路中，电流只有一条路径可以流过，电压在各个元件之间分配。
串联电路中的电阻等效为各个电阻之和。
-并联电路：在并联电路中，电压相同，但电流会分流通过不同的元件。
并联电路中的电阻等效为各个电阻的倒数之和的倒数。
4.雷诺定理：雷诺定理是用来计算电路中耦合电阻的定理。
耦合电阻指的是由于电阻元件之间发生热交换而导致的电阻值的变化。
雷诺定理的表达式为：R=R_0(1+αT)，其中R_0是参考温度下的电阻值，α是电阻的温度系数，T是温度变化。
5.理想电压源和理想电流源：理想电压源在电路中提供一个固定的电压，电流大小不确定；理想电流源提供一个固定的电流，电压大小不确定。
这两种理想源可以被用来简化电路分析。
6.超节点法：超节点法（Supernode Method）用于解决包含理想电流源的电路问题。
通过将电流源所在的节点和与之相连的电压变量节点合并为一个“超节点”，可以减少未知量的个数，简化计算。
电路分析基础总结电路分析是电子工程领域中的重要一环，它涉及到电流、电压、电阻等电路基本元件的运行原理和相互作用。
在学习电路分析的过程中，我们需要掌握一些基本概念和方法。
本文将对电路分析的基础知识进行总结，帮助读者更好地理解和应用。

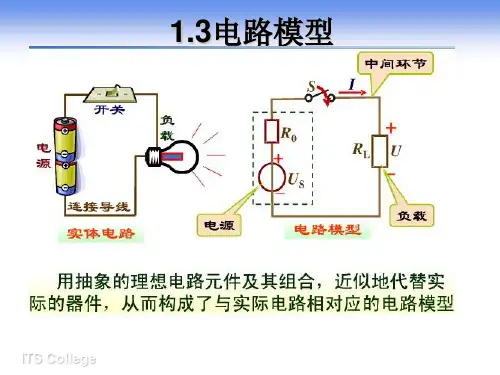

一、基本电路元件1. 电流源和电压源：电流源是能够提供恒定电流的元件，通常用I表示；电压源则是能够提供恒定电压的元件，通常用V表示。
它们在电路中起到驱动元件的作用，是电路的基础。
2. 电阻：电阻是阻碍电流流动的元件，它的作用是限制电流的大小。
电阻的大小用欧姆（Ω）表示，符号为R。
3. 电容：电容是储存电荷的元件，它由两个导体板和介质组成，通过电场作用来存储电荷。
电容的大小用法拉第（F）表示，符号为C。
4. 电感：电感是储存磁能的元件，它由线圈形成，通过变化的电场来产生感应电动势。
电感的大小用亨利（H）表示，符号为L。
二、基本电路定律1. 欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的定律，它可以表示为V=IR，其中V表示电压，I表示电流，R表示电阻。
2. 基尔霍夫定律：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，一个节点处的电流代数和为零；基尔霍夫电压定律指出，一个回路中各个电压代数和为零。
3. 配分定律：配分定律适用于并联电路，它指出在并联电路中，电流在各个支路上的配分与电阻的倒数成正比。
4. 超级位置定理：超级位置定理适用于线性电路，它指出线性电路中的任何两点间的电压和电流都可以用单一电源电路中的电压和电流来表示。
三、电路分析方法1. 等效电路：等效电路是将复杂的电路简化为简单的电路，保持两电路在某些特定终端条件下具有相同的行为。
2. 网络定理：网络定理是用来简化电路分析的重要工具，如诺顿定理、戴维南定理和最大功率传输定理等。
3. 传输线理论：传输线理论是研究电路中的电波传输和衰减等问题的数学模型，它对于高频电路和信号处理具有重要作用。
电路分析基础知识基尔霍夫电流定律(KCL)在集总参数电路中，在任一时刻，流入(或流出)任一节点或封闭面的各支路电流的代数和为零，即∑i(t) = 0例1：放大电路直流分析若规定流出节点或封闭面的电流为正，流入节点或封闭面的电流为负。
对节点a,有 i3+i4-i2=0晶体管可以看作封闭面S1：-i4 –i6 +i7 =0封闭面S2: i2+i5-i4=0例2：电路A和电路B之间只有一条支路连接时，必然有i=0基尔霍夫电压定律(KVL)在集总参数电路中，在任一时刻，沿任何一回路巡行一周，各元件电压的代数和为零，即∑u(t) = 0对于回路I ：-us + u2 + u1 =0对于回路II ：-u1 + u3 - u4 =0对于回路III ：-u5 – u3 – u2 =0等效变换结论1：两个二端电路(单口)N1和N2，若它们的外部端口处电压电流关系(VCR)保持不变，则称N1和N2互相等效。
结论2：当把电路N1变换为N2后，若对应各节点的KCL方程不变，则称N1和N2互相等效。
结论3：当把电路N1变换为N2后，若对应两点间的电压保持不变，则称N1和N2互相等效。
根据等效变换的概念，对于两种特殊情况有以下结论：若电路中某支路电流为零，则可以用开路(断路)代替;若电路中某支路电压为零，则可以用短路线代替。
电压源:电源内阻较小时，u = us –Rs*i电流源：电源内阻较大，i = is – Gs*u = is-u/Rs从电路分析的角度，两种形式的电源可以等效互换。
对于(a)端口电压可表示为：u=us-Rs*i对于(b)由KCL有 i=is–u/Rs → Rs*i=Rs*is-u → u = Rs*is – Rs*i。
若令us = Rs*is,根据等效概念，电流型电源就与电压型电源的外部VCR相同，因而两者互相等效。
反过来由(a)也可等效于(b)。
电路分析方法1.网孔分析法2.节点分析法节点分析法的一般步骤：1. 将电路中所有电压型电源转换为电流型电源。
