78**和581*系列主板原理分析及维修

我们先对LCD的显示原理进行说明：

液晶（Liquid Crystal）是一种介于固态和液态之间的物质，是具有规则性分子排列的有机化合物。如果把它加热会呈现透明的液体状态，把它冷却则会出现结晶颗粒的混浊固体状态。当液晶受到电压的影响，液晶便会改变它的物理性质而产生形变，于是乎所折射出光线的角度就会不同，进而产生色彩的变化。液晶显示的概念，就技术面来说 ，液晶面板包含了两片无钠玻璃素材（Substrates），中间夹着一层液晶 ，当光束通过这层液晶时，液晶本身会排排站立或呈不规则扭转状，于是把液晶当作闸门来选择光线穿透与否，因而产生画面的图素成像。

前面有说到液晶体的物理性质，也正因为如此，液晶体就可以利用电压来改变它的晶体形状。先说一点，LCD本身只有黑白双色，并没有色彩的变化，其色彩之产生原理，相似于传统阴极射线CRT屏幕之磷光点作用机制，液晶屏幕一定有一个背光，这个光源会打在第一层偏光板上，再来就到液晶体，而当光线透过液晶体时，就会产生光线的色泽改变

从液晶体射出来的光线，还得必须经过一块彩色滤光片以及第二块偏光板， 第一块的偏光板和第二块的偏光板分别在液晶的前方及后方（向三明治 一般），两块偏光板相差了90度的角度，然后再利用电压的改变，就可以在液晶屏幕上看到色彩的变化。

一、 电路方框图：

1.

DC-Power

左右声道

信号处理器（A/D转换） 液晶屏

直流转换

DC--DC

MCU 红/绿/蓝

行，场同步信号输入 主板

电源供应

D-SUB 音频处理

二、原理图分析：

1、电源输入部分原理图：

GNDGND+12V+5VBL PWMC23100nF+5VCN02PH2_7AW12345675DVCCC22100nF+C1347uF_25VINV_ADJ12VCCR09100RON/OFFON/OFF 图 一

CN02电源插座是与电源板相连的，从电源板输出12V和5V，12V是供音频IC的;5V一路供PANEL，另一路转换成3.3V和2.5V供A/D板上MCU和SCALER使用。INV-ADJ是调背光亮度的,ON/OFF是开关背光的.

L05FEB_1206+C09100uF16V3.3AVCCMCUVCC+C06100uF16VC18100nF2.5DVCC5DVCCC17100nFL04FEB_1206C19100nFC16100nFU02AS1117 _3.3312VINGNDVOUTU03AS1117_25312VINGNDVOUT+C03330uF16V3.3DVCC+C05100uF16V 图 二

我们现在使用的SCALER是3.3V和2.5V供电的，而MCU是3.3V供电。故现在要将电源5V转换（DC—DC）为3.3V和2.5V。图中U02（1117-3.3）就是将5V转换成3.3V的，U03（1117—2.5）是将5V转换成2.5。

2、给PANEL供电电路：

U05FDS943512345678SSSGDDDD5DVCC+C1247uF_25VU06AIC1084 3.3312VINGNDVOUTPANELON5R0247KPANELON5Q02MMBT3904123Q01MMBT3904123C241uFL06FEB_1206R03100RR0647KR0110KPANEL_3.3V 5V 图 三

这部分电路是用于给PANEL供电的，PANELON5是MCU（U08）第17脚输出（经过RP08）的一个高低控制信号。当PANELON5为高电位时，Q01导通，则Q02的PIN1为低电位，这时Q02就截止，U05（9435）的第四脚为高电位；当PANELON5为低电位时，Q01截止，则Q01的PIN3（Q02的PIN1）就是高电位，Q02就导通，U05的第四脚为低电位。

9435（U05）是一个开关管，当控制脚（第四脚）为低电位时，9435导通，5V输入，5V输出供PANEL；当控制脚（第四脚）为高电位时，9435截止，有输入没输出，PANEL端就没电。

若PANEL为5V供电的，就不用U06，直接通过L06供给PANEL；若PANEL为3.3V供电的，就不用L06，必须要用U06（1084-3.3）将U05输出的5V转换成3.3V供给PANEL。目前我们公司15寸的PANEL都是3.3V供电的,故58**系列的机种都要用U06.

控制信号PANELON5工作状态为，开机为高电位，9435就导通；关机为低电位，9435截止。

二、 MCU原理图：

MCUVCCQ07MMBT3904123KEY2VGA_SCLR54100C31100nFCN01PH2.0_5AW12345MCUVCCRTD_SCSBR181KSTBY_AUDIO1MCUVCCRTD_RESETQ08 NC2N3906312R564.7KRP094.7K_418273645LED_GREENRP084.7K_418273645MCUVCCLED_RED+5V5DVCCVGA_SDAX0112MHzR14100RTD_SDOIIICSCLU08MTV512MV2345678911120212244434241403938373635323324252627282930311314151617191210182334P5.0/DA0P5.1/DA1P5.2/DA2P5.3/DA3DA4DA5HSCL2/P5.6HSDA2/P5.7NCSCL1/RXDO/P3.0X2X1GNDVCCP1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7NC3VSYNCNC0P6.0/AD0P6.1/AD1P6.2/AD2P6.3/AD3P6.4P6.5P6.6P6.7HSDA1/TXDO/P3.1P3.2/INT0P3.3/INT1P3.4/T0P3.5/T1P7.7NC5RESTP7.6NC4NC1R191K NCPANELON5C3222pFR15100R574.7KMCUVCCC271uFINVEN1RP064.7K_4182736455DVCC5DVCC5DVCCRP104.7K_418273645R160RU10X24C08(SMD)87543216VCCWPSDAVSSA2A1A0SCLR1110KPANELON12C30100nFQ04MMBT3904123INV_ADJRTD_SCLKIICSDADVI_SDAR241KVOL_ADJRP0433_418273645KEY1R5510KR2110KQ06MMBT3904123+5VIICSCLR170R NCDVI_SCLVOL ON/OFFC281uFQ092N3906312RP0333_418273645R121KC3322pFR201KRP074.7K_418273645IICSDAR131KR2210K 图 四

VOL-ADJ是音量调整，通过调整U04（7496）第六脚电压大小来调整音量的大小。

INV-ADJ是调整INVERTER的BL PWM（图一中CN02的第五脚）的电压大小（0—5V）来调整

背光电流的大小，来实现画面亮度大小的调整。我们现在使用的高压板15寸的， PWM为0V

时，画面最亮；PWM为5V时，画面最暗。17寸的, PWM为0V,画面最暗；PWM为5V时，画面最亮.

STBY—AUDIO（与U04的第11脚相连）输出必须要为低电位，U04（7496）才会工作。那么MCU（U08）的第43脚输出一定要是高电位。

MCU第40、41脚对应的IISCL、IISDL是两根信号通讯线，与U10（24C08）的第5、6脚相连。

U10（24C08）是存储器，存储相位和DDC。

RP04对应的SCSB、SCLK、SDO1是MCU与SCALER（U01）之间的数据通讯线，SCALER从MCU中读取数据就是通过这三条线。这三条线若有短路或开路，SCALER与MCU就不能正常通讯，

这时SCALER就不能正常运行，SCALER的输出就会部分有，部分没有，这时大多会出现“花屏”的不良现象。RP04对应的VOL ON/OFF（与U04的第12脚相连）是对U04（7496）的声音进行开关的，该脚输出的是一个高低电平。当输出是高电平时，就关闭U04的声音；若为低电平时，就打开U04的声音。而MCU软体的烧录是通过MCU的第11、13脚的VGA-SDA和VGA-SCL录入的。

三、OSD控制电路

LED_GREENLED_REDR191K NCRP104.7K_418273645C30100nFR160RKEY1R170R NCQ092N3906312R201KC31100nFMCUVCCKEY2CN01PH2.0_5AW12345Q08 NC2N3906312 图 五

DOWNR110KR3 10KKEY2UPMENUPOWEREXITR2 2KKEY1 按键板原理图

CN01外接按键板，1、2脚是实现OSD菜单功能，主要是通过按键板上下拉电阻的大小来调节KEY1和KEY2端电压的大小，MCU是根据这个电压来实现不同的指令。CN01的3、4脚是接按键板上LED灯的，利用三极管（Q08、Q09）的开关特性来实现开关机LED灯是否亮。

四、R、G、B信号输入电路

R4775R4575R4675G-C46NCVGABR4175L11FEB_0603 19ohmC42NCL12FEB_0603 19ohmVGAGB-C4747nFL13FEB_0603 19ohmVGARG+C43NCC5047nFR+C45NCR4975R4275R-C5247nFC44NCR4875C5147nFC41NCC4847nFB+C4947nFR4375R4475 图 六

R、G、B的输入端加三个电感（L11、L12、L13）主要跟EMI有关，减少干扰。信号是以差分信号的形式输入的，这样的信号干扰很小。而B+、G+、R+的Vpp值小于0.7V。

五、VGA插座定义：

VGARVGA_SCLVGABVGAVSVGA_SDARGBNCDGNDRAGNDGAGNDBAGNDNCDGNDNCDDCSDADDCSCLHSINVSINCN04VGA_15123456789101112131415VGAHSVGAG 图 七

合集下载

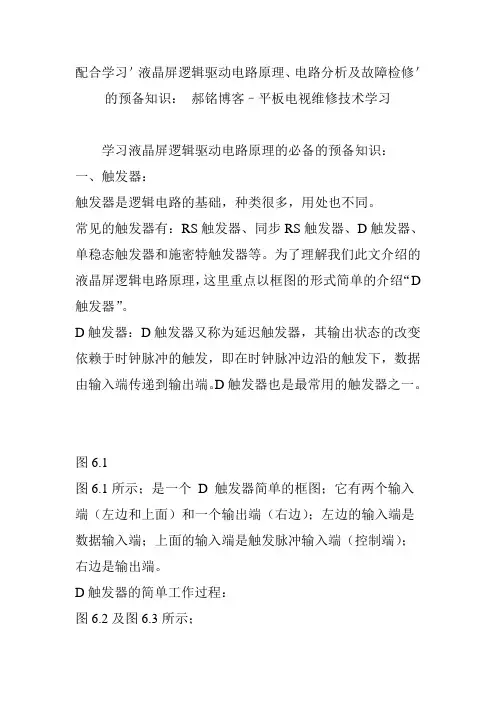

配合学习'液晶屏逻辑驱动电路原理、电路分析及故障检修'的预备知识： 郝铭博客–平板电视维修技术学习

配合学习'液晶屏逻辑驱动电路原理、电路分析及故障检修'的预备知识： 郝铭博客–平板电视维修技术学习

配合学习＇液晶屏逻辑驱动电路原理、电路分析及故障检修＇的预备知识： 郝铭博客–平板电视维修技术学习

学习液晶屏逻辑驱动电路原理的必备的预备知识：

一、触发器：

触发器是逻辑电路的基础，种类很多，用处也不同。

常见的触发器有：RS触发器、同步RS触发器、D触发器、单稳态触发器和施密特触发器等。为了理解我们此文介绍的液晶屏逻辑电路原理，这里重点以框图的形式简单的介绍“D触发器”。

D触发器：D触发器又称为延迟触发器，其输出状态的改变依赖于时钟脉冲的触发，即在时钟脉冲边沿的触发下，数据由输入端传递到输出端。D触发器也是最常用的触发器之一。

图6.1

图6.1所示；是一个 D 触发器简单的框图；它有两个输入端（左边和上面）和一个输出端（右边）；左边的输入端是数据输入端；上面的输入端是触发脉冲输入端（控制端）；右边是输出端。

D触发器的简单工作过程：

图6.2及图6.3所示；

图6.2

图6.3

在D触发器的“数据输入端”给一个数据信号STV，此时；当上面的“触发脉冲输入端”没有信号输入时；数据信号STV就停留在“数据输入端”，图6.2所示。

如果此时，在上面的“触发脉冲输入端”输入一个脉冲信号CKV，则在脉冲信号CKV的前上升沿的触发下；数据信号STV由输入端迅速传递到输出端，图6.3所示。

电路的特点：

（1）D触发器在“数据输入端”有数据信号STV输入；“触发脉冲输入端”无触发脉冲的状态下：D触发器没有传递信号的动作（D触发器没有“搬运”动作）“数据输出端”没有信号输出，此时输出端为零电平。

（2）D触发器在“数据输入端”无数据信号STV输入；“触发脉冲输入端”有触发脉冲触发的状态下：D触发器有传递信号的动作（D触发器工作；有“搬运”动作）但是“数据输出端”没有信号输出（因为输入端没有信号可以传递），此时输出端为零电平。

汽车空调系统原理分析与故障诊断维修措施

汽车空调系统原理分析与故障诊断维修措施

汽车空调系统原理分析与故障诊断维修措施

摘要：随着人们材料水平的提高，汽车产业发展迅速，对汽车的需求也在增加。汽车的空调系统不仅能改善驾驶条件，还能避免挡风玻璃上的雾和霜，从而使驾驶员有清晰的视野，确保驾驶安全。但是空调系统是容易发生故障的系统。因此，必须深入分析诊断和解决常见错误的方法。在此基础上，以下文为参考讨论了汽车空调系统的故障分析及诊断和维护措施的原则。

关键词：汽车空调系统；原理分析；故障诊断；维修措施

引言

作为汽车的主要元件之一，变调控制系统能够调整气温、湿度、清洁度和流量等技术参数方面，它能够増加乘员的舒适性，另一方面，能够避免或消除风挡表面上的雾气対驾驶员视线产生的影响，确保驾驶安全。由于车辆的长时间运行和不及时维护，以及奠复杂的结构和频繁的操作，很可能导致空调系统出现各种问题，进而影响人体的舒适性和驾驶性能安全。

1汽车空调的运作原理

在车辆驾驶过程中，有多种冷却方法，如液化气冷却、博洛尼亚冷却、热电冷却等。不同冷冻模式的工作原理也不同。汽车空调的工作原理也不同于冷循环模式。因此，修理汽车空调时，你需要知道这种汽车空调首先采用的制冷模式。不同的冷却模式、控制系统和工作路径差异很大。通常，工厂报告有一个汽车冷却电路。如果你的汽车空调损坏，你可以用这个电路找到这些损坏的零件。这张照片可以直观地看到汽车空调的工作原理，因此找出汽车空调的问题会容易得多。

2汽车空调系统故障诊断维修措施

2.1空调噪声较大 若是在空调运转环节出现噪声较大的问题，需要停机进行故障排查：①对汽车压缩机的传送带进行观察，若是传送带处于松弛状态，则需要及时进行更新以及调整；②对风扇扇叶以及其他影响部分进行具体排查，若是出现松动以及碰撞的现象，需要及时进行校正与加固；③对电机轴整体环节进行排查，在必要时可以将电机轴承拆卸，并且涂抹润滑剂或者采用更换压缩机的方式进行故障排查。需要注意的是，空调噪声的影响主要是由于内部结构出现松动，因此在开展空调噪声排查时，应该着重对空调内部的结构进行判定，精准地进行内部结构加固，才能确保全体内部设施不存在松动、脱落等现象。相较于其他问题，空调噪声的问题更为常见，而排查环节也更为简单，但是由于空调系统与电气系统相连，因此需要专业的技术人员加以重视。

电气自动化设备安装与维修的基本原理解析

电气自动化设备安装与维修的基本原理解析

电气自动化设备安装与维修的基本原理解析

电气自动化设备在现代工业生产中起着重要的作用，它能够提高生产效率、降低人力成本，因此受到了广泛的应用。然而，电气自动化设备的安装与维修是一个非常复杂的过程，需要掌握一定的基本原理才能进行有效的操作。本文将对电气自动化设备安装与维修的基本原理进行解析。

一、安装过程中的基本原理

在进行电气自动化设备的安装时，需要注意以下几个基本原理。

1. 电气原理：了解电气原理是进行电气设备安装的基础。掌握电流、电压、电阻等基本概念，能够正确连接电气设备，避免电路短路或者其他安全隐患。

2. 电气图纸：在安装过程中，需要根据电气图纸进行布线和连接。因此，熟悉电气图纸的符号和表示方法是非常重要的。只有正确理解电气图纸，才能准确地进行设备的安装。

3. 电气设备的选型：不同的工业生产需要不同类型的电气设备。在安装过程中，需要根据生产需求选择合适的设备。了解各种设备的特点和功能，能够做出正确的选择，确保设备的正常运行。

二、维修过程中的基本原理

电气自动化设备在长时间运行后，可能会出现一些故障或者损坏。此时，需要进行维修。在进行维修时，需要注意以下几个基本原理。

1. 故障诊断：在进行维修之前，首先需要找出设备的故障原因。这需要对设备进行全面的检查和测试。了解设备的工作原理和各个部件的功能，能够更快地找出故障点，提高维修效率。 2. 维修方法：根据故障的具体情况，选择合适的维修方法。有时候，只需要更换一个损坏的零件，就能够恢复设备的正常运行；有时候，可能需要对整个设备进行大修。因此，对各种维修方法进行了解，能够更好地进行维修工作。

3. 维修记录：在维修过程中，需要记录下每一步的操作和维修结果。这样可以方便后续的维修工作，也能够为设备的故障分析提供参考。因此，维修记录是非常重要的。

三、安装与维修的注意事项

在进行电气自动化设备的安装与维修时，还需要注意以下几个事项。

1. 安全第一：安装和维修过程中，要始终将安全放在第一位。遵守相关的安全操作规程，佩戴必要的防护设备，确保人身安全。

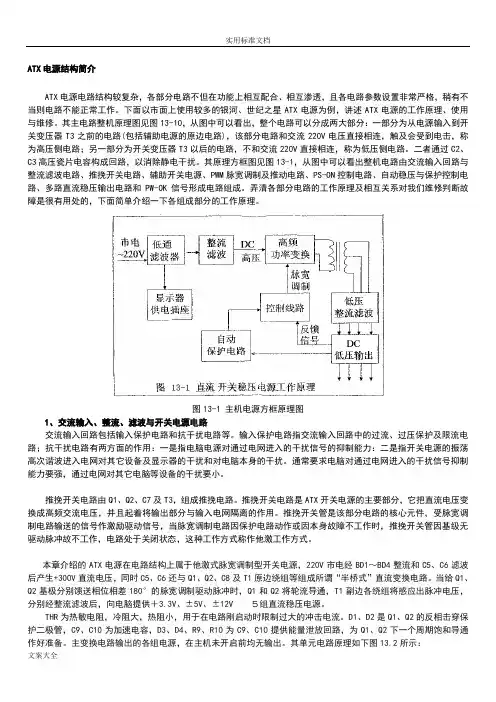

ATX电源电路原理分析报告与维修教程整理
