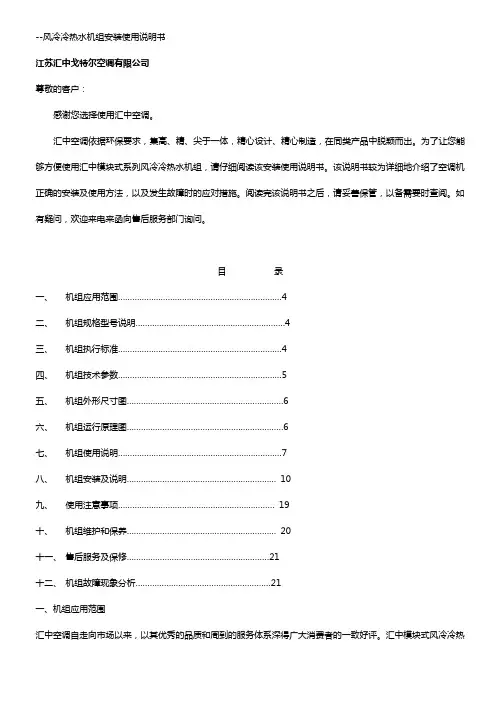

风冷净化空调机组安装操作手册_5版-2009可以使用

--风冷冷热水机组安装使用说明书

江苏汇中戈特尔空调有限公司

尊敬的客户：

感谢您选择使用汇中空调。

汇中空调依据环保要求，集高、精、尖于一体，精心设计、精心制造，在同类产品中脱颖而出。为了让您能够方便使用汇中模块式系列风冷冷热水机组，请仔细阅读该安装使用说明书。该说明书较为详细地介绍了空调机正确的安装及使用方法，以及发生故障时的应对措施。阅读完该说明书之后，请妥善保管，以备需要时查阅。如有疑问，欢迎来电来函向售后服务部门询问。

目 录

一、 机组应用范围……………………………………………………………4

二、 机组规格型号说明………………………………………………………4

三、 机组执行标准……………………………………………………………4

四、 机组技术参数……………………………………………………………5

五、 机组外形尺寸图…………………………………………………………6

六、 机组运行原理图…………………………………………………………6

七、 机组使用说明……………………………………………………………7

八、 机组安装及说明……………………………………………………… 10

九、 使用注意事项………………………………………………………… 19

十、 机组维护和保养……………………………………………………… 20

十一、 售后服务及保修……………………………………………………21

十二、 机组故障现象分析…………………………………………………21

一、机组应用范围

汇中空调自走向市场以来，以其优秀的品质和周到的服务体系深得广大消费者的一致好评。汇中模块式风冷冷热 2 水机组适用于高档住宅、写字楼、宾馆、工厂、医院、商场、餐厅、娱乐场所等类型建筑。汇中模块式风冷冷热水机组是民用和商用建筑的首选中央空调。

二、机组规格型号说明：

LS

FM B × N

版本号

风冷模块机组

安装调试维护手册

编制：贾延才

2012-10-25

YFM-60系列风冷模块冷（热）水机组是一种以空气为冷却介质的中央空调产品。广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。特点如下：

（1）节能环保：机组运行效率高，压缩机容量能根据负载状况进行无级调节，使运行容量与实际负载相匹配，从而提高压缩机工作效率、降低能耗。在冬季制热时，机组效率更高、无污染。

（2）智能控制：压缩机容量可根据负载变化进行多段加载、卸载控制，当负荷低于最低设定值自动停机、自动复位；控制器具有智能除霜、故障诊断、能量管理、防冻监测、运行模式等多项自动控制功能，确保机组高效运转。

（3）品质稳定、性能可靠：机组配置了高低压、防冻、排温保护、过载保护、缺相逆相等多重安全保护装置，确保机组运转之安全。

（4）超低噪音、运转宁静：机组采用涡旋式压缩机，运转平稳可靠，噪音小。

（5）安装维护简便：机组采用模块化组合，开式结构设计，使机组维护保养极为方便。

一． 风冷模块机组的安装

1、安装前期的准备工作

YFM-60系列机组可安装在地面、楼顶和其它适合的位置。同时，应考虑以下因素：

1）、位置水平，并能支撑机组的重量。

2）、机组四周和上部应留出足够的空间，以利于空气流通和设备维修。

3）、请勿将机组安装在有落叶昆虫或其他污染物容易聚集的地方，以防堵塞冷凝器。

4）、机组安装时应该调整好冷凝器的方位，尽量避免受到阳光的直射。

5）、热泵机组四周应设排水沟，用以排出除霜冷凝水，否则将造成机组接水盘内冷凝水因排水不畅而冻结，影响冷凝器换热。

6）、为使电气元件正常工作，不要把机组安放在腐蚀性烟雾和湿度大的地方，如果有这种情况存在，必须给予纠正。 7）机组周围应留出1.5米以上空间，以利于空气流通和设备维护。

～1～

警告与注意

风冷式冷水（热泵）机组是比较复杂的设备。在安装、操作、维护或检修

过程中，人员可能要接触某些部件或环境，如：含有一定压力的制冷剂、油、

高温部件、运动部件及高/低电压等等。如果使用或处理不当，上面的每一项都

有可能造成设备和财产严重受损，甚至人身伤亡。操作人员有责任和义务意识

到这些潜在的危险，做好自我保护，安全无误地完成任务。

本手册旨在向用户授权的安装、操作、维护人员提供指导。上述人员应受

过专业的培训，能够正确安全地执行所赋予的任务。

为了您的人身安全和保证正确操作，在对机组进行操作之前请您认真阅读

本手册和相关参考资料的内容，特别要仔细阅读“警告”和“注意”的内容。

说明

本手册中，在必要的时候会给出“警告”和“注意”的提示，请仔细阅

读提示内容。

警告 表示有潜在的危险存在，如果不按照提示内容执行相关操作将

会造成人员伤亡事故。

注意 表示有潜在的危险存在，如果不按照提示内容执行相关的操作，

将会造成对人体轻度的或者中等程度的伤害。它也可能用来警告

不安全的作业或者用在可能出现财产意外损坏事故的地方。

注意 仅表示会发生设备或财产损失的情形。

～2～

目录

1 综述 .............................................................................................................................................. 3

1.1 手册适用范围 ........................................................................................................................... 3 1.2 机组型号释义 ........................................................................................................................... 3 1.3 水冷机组简介 ........................................................................................................................... 3 1.4 适用场合 ................................................................................................................................... 4 1.5 使用条件 ................................................................................................................................... 4

净化室空调机组的安装施工方法

一、净化室空调机组的选型

在净化室空调机组的选型中，需要考虑以下几个关键参数：

1.风量：根据净化室的尺寸、使用要求和净化级别等因素确定机组的风量。

2.静压：根据净化室的阻力和风管系统的阻力计算得出机组的静压。

3.温湿度范围：根据净化室的温湿度要求选型。

二、净化室空调机组站点选择

1.机组的站点选择应远离灰尘和污染源，并要确保运行过程中产生的振动和噪音对净化室的影响最小。

2.确保机组的通风不受阻碍，通风口不应与墙或其他设备接触。

3.确保机组的冷却和排放热量的通风不会对净化室的环境产生影响。

4.机组的站点选择应考虑机组的维修和维护便利性。

三、净化室空调机组的施工流程

1.施工前的准备工作：施工前应先进行现场勘测，清理和准备施工所需的设备和材料。

2.安装风管系统：根据机组的选型结果和净化室的布局进行风管系统的设计和制作，并进行风管支吊架的安装。

3.安装机组：将机组安装在预定的站点上，根据机组的安装说明进行连接。 4.连接风管系统：将风管系统与机组进行连接，并进行密封处理以确保风管系统的连续性。

5.安装电气线路：根据机组的电气连接图进行电气线路的布线和连接。

6.进行冷媒管道连接：将机组与冷媒管道进行连接，进行冷媒的充注和泄漏检测。

7.机组调试：对已安装的机组进行调试，包括电气系统、风量、温湿度等参数的检测和调整。

8.机组运行试验：在调试完成后，进行机组的运行试验，测试机组的运行情况和性能指标。

9.完工验收：根据净化室空调机组的设计要求和技术标准，进行工程的竣工验收。

四、净化室空调机组施工的注意事项

1.在施工过程中，应注意机组和风管系统的防水、防潮和防震。

2.施工现场应保持清洁，防止灰尘和杂物污染机组。

3.施工过程中应严格按照设计要求和操作规范施工，确保施工质量。

4.安装机组和连接风管系统时应注意密封，以减少漏风和漏气。

5.在机组调试和运行试验期间，应注意对机组的性能参数进行记录和检测。
