四川农业大学电路分析基础 离线作业及参考标准答案

  • 格式：doc
  • 大小：597.00 KB
  • 文档页数：13

四川农业大学电路分析基础 离线作业及参考答案

2

———————————————————————————————— 作者： ———————————————————————————————— 日期： 《电路分析基础》离线作业

一、计算题（总分100分） 1、用节点电压法，求下图所示电路的电位Va，Vb。已知：R1=1Ω，R2=3Ω，R3=2Ω，Is1=4A，Is2=2A，Is3=4A，U=4V。

Is1Is2

+-U

R1R2R3ab

Is3

解: 先根据上面四个结点处的电流关系(基尔霍夫电流定律)可以得到： I8 = I9= I7 + 2 = 也等于 = I10 + 4 ① 再根据回路的电压关系(基尔霍夫电压定律)可以得到： Vc = I8 * R2 = -I7*R1 - I8*R3 + U ② 最后代入数值得到：Vc =3* I8 = - (I8 - 2) - 2 * I8 + 4 ③

解得： I8 = 1A 所以： Va = Vc = I8 * R2 = 3V Vb = Vd = Vc - I7 * R1 = 2V 4

: 2、电路如图所示，us（t）=240COS3000t V，R1=1.5KΩ,R2=1KΩ,L=31H,C=61uF,求ic（t）

+-us(t)

R1R2

LC

i(t)ic(t)

解: 3、 下图所示某电路中的一个回路，通过A，B，C，D四个节点与电路的其他部分相连接，求电阻R的大小

解: 用回路电流法 2*1+10+（-4）*R+（-3）*1-6-（-2）*5=0 得R=3.25 4、 用电源的等效变换法,把下图转换为一个电压源和电阻相串联的单回路,并求I的值。 解:6V 转电流源 6/2=3A 与 6A 并：3+6=9A 2//2=1Ω 再 转电压源 9*1=9V 2A 转电压源 2*2=4V 5

I=(9-4)/(1+2+7)=0.5A 四川大学简介 四川大学是教育部直属全国重点大学，由原四川大学、原成都科技大学、原华西医科大学三所全国重点大学于1994年4月和2000年9月两次“强强合并”组建而成。是国家布局在中国西部的高水平研究型综合大学。 经教育部批准，四川大学被列入国家2000年正式启动的“现代远程教育”首批试点院校， 四川大学网络教育学院依托四川大学深厚的文化底蕴，集中组织校内各学科丰富的教学资源和强大的师资力量，对其进行整合，以适应远程教学的需要。以科学、严谨的态度采用现代远程教学手段和教学模式，经过十二年的建设，形成了较为完整的教学体系和教学保障体系。

第一章：入学与注册 1）按四川大学现代远程教育招生规定录取的新生，必须持《四川大学录取通知书》及有效身份证件，在规定的日期内到所属学习中心办理入学手续。因故不能按期报到的，必须事先附有关证明，以书面形式向所属学习中心请假，无故逾期两周不办理入学手续者，除因不可抗拒等正当事由以外，视为自动放弃入学资格。 2）新生入学后，网络教育学院在三个月内按照招生规定对其入学资格等进行复查。复查合格者准予注册，取得学籍。复查不合格者，由学院区别情况，予以处理，直至取消入学资格。凡属弄虚作假、徇私舞弊取得学籍者，一经查实，学院将取消其学籍。情节恶劣的，由有关部门查究。 3）新生因故不能参加本学期学习者，经本人申请，网络教育学院批准，可保留入学资格一年。保留入学资格的学生应于保留入学资格期满前两个月，向网络教育学院提出入学申请，经批准后重新办理入学手续。对逾期不办理入学手续的，取消其入学资格。 4）学生在读期间，每学期必须在规定的时间上网注册，以确认自己的学籍。新生入学应在第一学期的网上注册时认真核对自己的注册信息。未按学校规定缴纳学费或者其他不符合注册条件的不予注册。因 6

故不能如期注册的，必须履行请假手续。未在规定时间内注册的，视为自动放弃学籍，按自动退学处理。学生报到注册后，本学期修读的各门课程和各类学习环节所取得的学分方才有效。 5）各学习中心应在规定时间内将本学习中心学生注册情况报送四川大学网络教育学院。

第二章：招生与报名 1、招生层次、专业 高起专： 法律大类（法学）、工商管理类（工商管理）、会计、经济管理（国民经济管理）、旅游管理、人力资源管理、市场营销、行政管理、公共事务管理、社会工作、工程管理类（工程管理）、计算机应用技术、食品卫生检验、土建大类（土木工程）、电气自动化技术（电气工程及其自动化）、护理。 专升本：法学、人力资源管理、工商管理、市场营销、会计学、行政管理、国民经济管理、金融学、旅游管理、汉语言文学、人力资源（社会保障）、社会工作、英语（旅游方向）、通信工程、电子信息工程、计算机科学与技术、护理学、工程管理、土木工程、 电气工程及其自动化、公共事业管理、工程造价。 2、学制、学分 1）实行学年学分制、弹性学制。 2）专升本(业余)和专科(业余)基本学制2.5年，学习期限一般为2.5-5年。 3）各层次学分数：专科(业余) 80学分；专升本(业余) 80学分。 3、招生报名 3.1 招生对象 社会各界人士，专业不限、年龄不限。 3.2 报考条件 具有普通高中、中等职业学校、中等技校、中等专业学校毕业文凭的可报考相应的专科（业余）专业；具有国民教育系列大专或大专以上毕业文凭者可报考专升本（业余）专业；护理学专业毕业人员并具有护士执照的在职护理人员均可报读护理学专业。 3.3 报名手续 1) 报名时需携带本人身份证原件和毕业证原件交校外学习中心初审； 2）交身份证复印件（A4纸）两张和毕业证复印件（A4纸）两张； 3）交近一年免冠、正面、彩色、蓝底、同版2寸照片3张； 4）交纳报名费及入学测试费。 凡弄虚作假持不合格毕业证或假证的报名者，一经查实，立即取消入学资格；在学习期间，若被查明弄虚作假不符合入学条件者，一律开除学籍，按退学处理。

第三章：入学测试 1、是否一定要参加入学考试？ 答：不一定。符合免试条件的学生可不参加入学考试。 2、免试的条件 高起专（业余） 参加2012年普通高考者，参照当地专科录取分数线标准，可免试入学（须提供准考证及成绩条原件）； 参加2012年全国成人高考成绩在当地省、市招办规定的专科录取分数线以上（须提供准考证及成绩 7

条原件）； 专升本（业余） 参加2012年全国成人高考成绩在当地省、市招办规定的专科起点本科录取分数线以上（须提供准考证及成绩条原件）。 凡符合教育部和各省、市招办规定的录取照顾政策者，可按文件执行。 3、入学测试的地点 当地学习中心 4、入学测试内容 专升本层次文科专业（含护理学）：大学英语、大学语文 专升本层次理工科专业：大学英语、高等数学 高起专文科专业（含护理学）：语文、英语 高起专理工科专业：数学、英语 5 、入学测试辅导材料 考试大纲和模拟试题可以到奥鹏远程教育中心的网站上下载。 6、录取情况查询 1) 奥鹏远程教育中心的主页； 2) 到当地学习中心咨询。

第四章：交费及课程修读 1、交费 1.1学生所交费用包括哪些？ 1)报名费：40元/生；入学考试费：80元/生。 2)学费：采用网上银行方式交费。学生需严格按照以下标准进行缴费。

总学分 第一学期 第二学期 第三学期 80 30 20 其余30 80 30 20 其余30 80 30 20 其余30 80 30 20 其余30 80 30 20 其余30 80 30 20 其余30

3)教材费：根据奥鹏学习中心有关要求，高起专、专升本学生首期预交500元，以后学期根据订购情况补交相应的费用。 4)本科层次统考费、电子注册照相费、补学分费、学位英语测试费等按照国家及学校的规定收费。 1.2如何交纳费用？ 学生按四川大学网络教育学院缴费通知将相关费用交到奥鹏远程教育中心。 2、退费 2.1 退学退费标准： 8

各项已实际产生的费用和已修学分的学费不再退还。 3、课程修读 3.1 学生入学后，须仔细了解本专业教学计划的内容和要求，并根据自己实际情况，定出初步的学习计划和进程；每学期修读并参加考试的课程的学分，应不少于 10学分，不包括课程重修学分。 3.2 课程重修 (一)必修课考试不及格，不能取得该课程学分，可参加一次补考，补考不及格者必须重修； (二) 毕业实习、毕业论文（设计）等实践教学环节考核不合格者，必须重修； (三) 学生对课程首考以及第二次考试考取的合格成绩不满意，可申请重修，在规定的学习期限内不限定重修次数，以最高一次分数记作该门课程成绩。 (四) 课程及实践教学环节重修须按照相应学分数的50%收费。

第五章 课程考核、成绩评定 1、学生必须参加教学计划规定的各门课程（包括实验实习、毕业论文（设计））的学习、考核，成绩合格即获得该课程的学分。考核成绩记入学生成绩卡，归入本人档案。 2、课程考核采用考试和考查两种方式进行。 1）考试包括闭卷和开卷两种形式； 2）实习、实验、社会调查等实践教学环节原则上采用考查方式进行； 3、课程总评成绩由期末考试成绩和形成性成绩组成，采用百分制记分；实习、实验、社会调查等实践教学环节成绩采用合格、不合格二级记分；毕业论文成绩采用优、良、中、及格、不及格五级记分。形成性成绩由网上作业完成情况、网上学习积分情况共同组成。 4、考试预约 学生考试采用预约制，一次选课可以两次预约，两次预约考试都未通过者，必须重修。考试预约由学习中心统一在奥鹏平台进行网上预约操作。学生因故不能参加所选课程考试，应提前以书面形式向所属学习中心提出申请，由学习中心在网上取消预约。预约截止后不得提出修改、增加或者取消考试预约申请。 5、缺考 考试预约生效后，无故不参加考试者，以缺考论，记录一次考试预约。 6、学生严重违反考核纪律或作弊的，该门课程成绩以零分记，同时按照《四川大学网络教育学院业余学生考试违纪作弊处理办法（修订）》（网教院[2006] 17号）给予相应处理。

第六章 课程免修、免考管理 1、课程免修 1.1 课程免修定义 指学生通过其他学习方式取得的课程成绩，符合网络教育学院现就读专业课程免修条件，由学生本人申请经四川大学网络教育学院认定并且按规定程序办理手续后，学生可以不参加该课程的学习和考核，以其认定的成绩作为该门课程的考核成绩。免修课程学分按四川大学网络教育学院教学计划规定的学分计算。免修课程的收费标准，按照国家和四川大学有关文件执行。 1.2 免修条件 1.2.1 免修课程范围：公共基础课可以申请免修，专业课程（特别规定除外）不能申请免修 1.2.2 证书有效年限：自取得证书之日起至入学注册之日止五年之内有效

合集下载

我国农大电路网上作业答案解析全

我国农大电路网上作业答案解析全

第1套您已经通过该套作业,请参看正确答案1.试根据题下图中所标电压、电流参考方向，判断方框内是耗能元件还是供能元件。

（）A.（a）耗能元件、（b）耗能元件、（c）供能元件、（d）供能元件B.（a）供能元件、（b）耗能元件、（c）耗能元件、（d）供能元件C.（a）耗能元件、（b）供能元件、（c）供能元件、（d）耗能元件D.（a）供能元件、（b）耗能元件、（c）供能元件、（d）耗能元件参考答案：A您的答案：A2.求下图所示各电路中的电流或电压。

（）A．（a）u=1V、（b）i=1A、（c）u=-3VB．（a）u=-1V、（b）i=1A、（c）u=3VC．（a）u=1V、（b）i=-1A、（c）u=-3VD．（a）u=1V、（b）i=1A、（c）u=-3V参考答案：C您的答案：C3.求下图所示各电路中的u ab。

（）A.（a）u ab=-40V、（b u ab=40V、（c）u ab=40V、（d）u ab=-40VB.（a）u ab=40V、（b u ab=-40V、（c）u ab=40V、（d）u ab=-40VC.（a）u ab=-40V、（b u ab=40V、（c）u ab=-40V、（d）u ab=40VD.（a）u ab=40V、（b u ab=-40V、（c）u ab=-40V、（d）u ab=40V参考答案：D您的答案：D4.已知图Z1-1中的U S1= 4V，U S2=2V。

用图Z1-2所示的理想电压源代替图Z1-2所示的电路，该等效电压源的参数U S为（）。

A．4V B．-2V C．2V D．-4V参考答案：C您的答案：C5.线性电阻器的额定值为220V，880W。

现将它接到110V电源上，则此时消耗的功率为（）。

A．440W B．220W C．880W D．660W参考答案：B您的答案：B6.电流与电压为关联参考方向是指（）。

A．电流参考方向与电压降参考方向一致B．电流参考方向与电压升参考方向一致C．电流实际方向与电压升实际方向一致D．电流实际方向与电压降实际方向一致参考答案：A您的答案：A7.电路如下图所示，电压源（）。

四川大学 《电路理论基础》习题答案

四川大学 《电路理论基础》习题答案

c
0
c
由 KVL 又可得：Uc(t)=-UL(t)－UR(t)= －10e-t+10e-2t 比较两式系数得 C=1F。 6、 4 2 7、 （a）PR= (w),Pv= (w),P1= －2（w）,消耗功率来源于电流源。 3 3 （b）PR1=4(w),PR2=3(w),Pv= －2（w）,P1= －5（w）,消耗功率来源于电压源 和电流源。
而图 2—43 电路，Θ 运放的输入 Ui ≈ 0，∴ U1=U2
U − U0 ⎧ i = 1 ⎪ ⎪1 而⎨ U R − U0 ⎪i2 = 2 ⎪ R/K ⎩
（设运放输出端电压为 U0）
由（1）式中求出 U0，代入（2）得：i2=ki1。 ∴电路 2—43 可以实现负阻抗转换器。
17、W（t0,t）=
∫
t
Uidt =
t0
∫
q (t )
Udq =
q (t0 )
∫
q (t )
(1 + q + q 2 )dq =
q (t0 )
11 (J ) 6
（1）非线性网络，因为不满足齐次性。 18、 （2）线性网络，因为既满足齐次性，又满足可加性。 （3）非线性网络，因为不满足齐次性。 （1）时变网络，Θ 当 u（t） 19、 而 y(t－T)=(t－T)u(t－T)+1 ≠ y ′(t)
dt
2 (t ) 5、① Θ L = U di (t ) 2
d [(t + 2 cos t ) sin t ] = 1 + t cos t + 2 cos 2t dt
=
dt
U1 (t ) 1 = H di1 (t ) 2 dt
∴元件 1 为电感

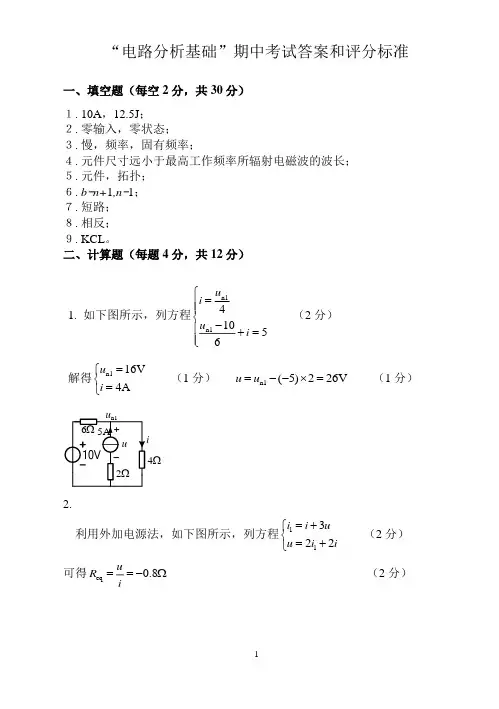

“电路分析基础”期中考试试题参考答案-1
