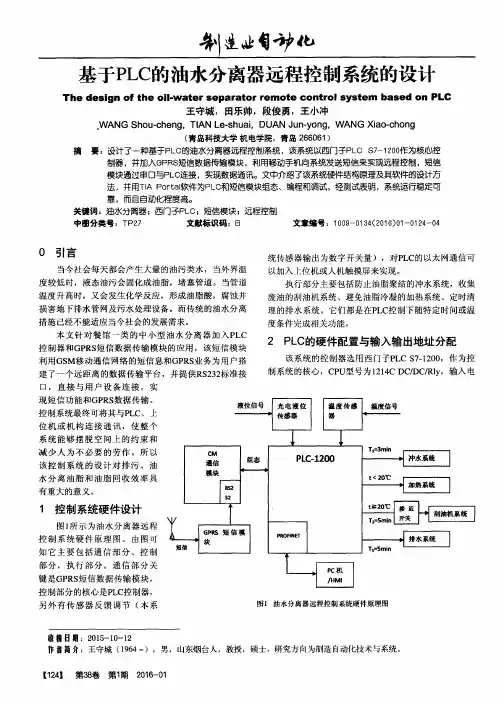

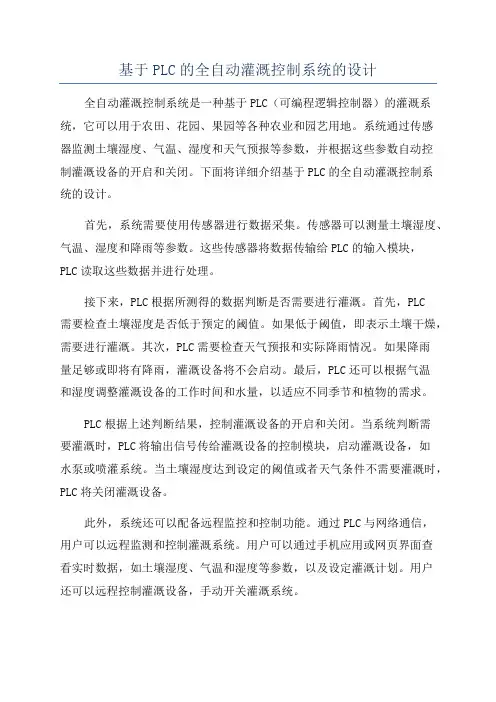

基于PLC的全自动灌溉控制系统的设计全自动灌溉控制系统是一种基于PLC（可编程逻辑控制器）的灌溉系统，它可以用于农田、花园、果园等各种农业和园艺用地。

系统通过传感器监测土壤湿度、气温、湿度和天气预报等参数，并根据这些参数自动控制灌溉设备的开启和关闭。

下面将详细介绍基于PLC的全自动灌溉控制系统的设计。

首先，系统需要使用传感器进行数据采集。

传感器可以测量土壤湿度、气温、湿度和降雨等参数。

这些传感器将数据传输给PLC的输入模块，PLC读取这些数据并进行处理。

接下来，PLC根据所测得的数据判断是否需要进行灌溉。

首先，PLC需要检查土壤湿度是否低于预定的阈值。

如果低于阈值，即表示土壤干燥，需要进行灌溉。

其次，PLC需要检查天气预报和实际降雨情况。

如果降雨量足够或即将有降雨，灌溉设备将不会启动。

最后，PLC还可以根据气温和湿度调整灌溉设备的工作时间和水量，以适应不同季节和植物的需求。

PLC根据上述判断结果，控制灌溉设备的开启和关闭。

当系统判断需要灌溉时，PLC将输出信号传给灌溉设备的控制模块，启动灌溉设备，如水泵或喷灌系统。

当土壤湿度达到设定的阈值或者天气条件不需要灌溉时，PLC将关闭灌溉设备。

此外，系统还可以配备远程监控和控制功能。

通过PLC与网络通信，用户可以远程监测和控制灌溉系统。

用户可以通过手机应用或网页界面查看实时数据，如土壤湿度、气温和湿度等参数，以及设定灌溉计划。

用户还可以远程控制灌溉设备，手动开关灌溉系统。

在系统设计过程中，需要充分考虑系统的可靠性和安全性。

系统应具备防雷击、过压、过流等保护功能，确保正常工作。

另外，系统还需要具备故障诊断和报警功能，当发生故障时，及时报警并记录故障信息，以便维修和调试。

总结起来，基于PLC的全自动灌溉控制系统可以实现灌溉设备的自动控制，根据不同的环境参数和实际需求进行智能灌溉。

该系统具有操作简单、节约资源、提高工作效率等优点，可以广泛应用于农业和园艺领域，为农田、花园和果园等提供全自动化的灌溉解决方案。

基于Android的手机远程控制系统设计与实现作者：杨珺婷徐建华冯佳程建金来源：《电脑知识与技术》2021年第32期摘要：人工智能时代已经来临，智能手机全面普及。

针对教师在课堂上对学生玩手机难以有效管理的问题，该文采用Socket线程池、多线程、跨平台和多端同收同发等关键技术，设计并开发了基于Android的手机远程控制系统。

测试结果表明，本系统可以远程对学生手机进行锁屏，同时协助教师对学生自动完成考勤，提高了课堂管理效率，有效避免了学生在课堂上玩手机。

关键词：Android;手机管理;Socket;线程池;锁屏;考勤中图分类号：TP391 文献标识码： A文章编号：1009-3044（2021）32-0061-021 引言人工智能时代，智能手机已经普及。

通过智能手机，人们可以实现移动支付、玩游戏、观看视频、听音乐等等。

在课堂上，学生因玩手机影响听课的情况也越来越普遍。

针对这一情况，老师们通过要求关闭或上交手机等手段管理学生，但这些管理手段效果不明显。

为了解决目前普遍出现的这一问题，本文开放一款能够结合课堂管理，合理约束手机，并且需要拥有良好的结构体系、具备扩展性、维护成本较低的手机远程管理系统。

本手机远程控制系统是采用基于Socket实现即时通信交互，并综合使用多线程、Socket线程池、跨平台、多端同收同发技术。

在此本手机远程控制系统涉及的关键技术进行阐述。

2.1 Socket通信技术Socket是在TCP/IP网络协议的应用层和传输层之间的一个抽象层，它把复杂的操作抽象为几个简单接口，供应用层调用，实现进程在网络中的通信。

Socket起源于UNIX，在Unix一切皆文件的思想下，进程间通信就被冠名为文件描述符，Socket是一种“打开——读/写——关闭”模式的实现，服务器和客户端各自维护一个“文件”，在建立连接打开后，可以向文件写入内容供对方读取或者读取对方内容，通讯结束时关闭文件。

2.2 Socket线程池使用concurrent包下的ExecutorService类设定线程池，并对每一个连接创建一个专用的Socket实体。

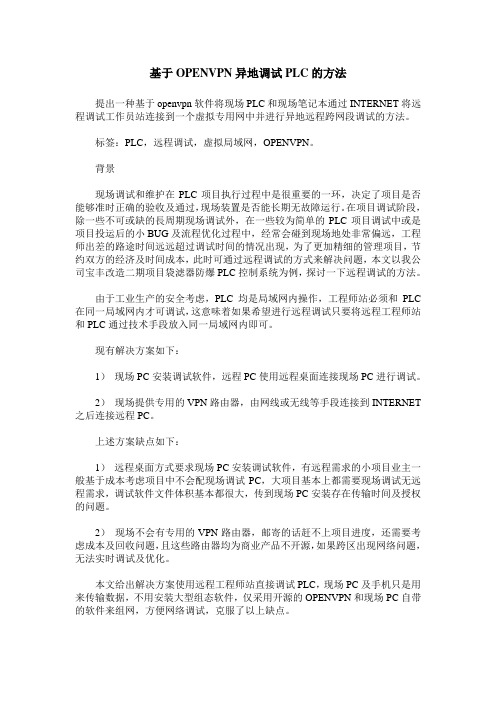

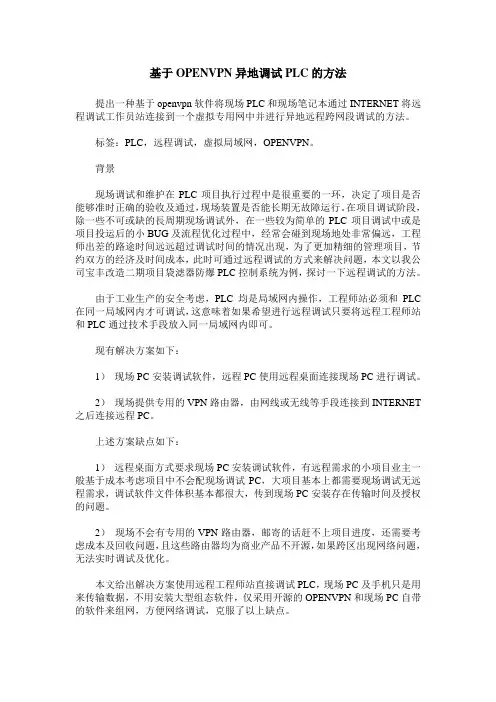

基于OPENVPN异地调试PLC的方法提出一种基于openvpn软件将现场PLC和现场笔记本通过INTERNET将远程调试工作员站连接到一个虚拟专用网中并进行异地远程跨网段调试的方法。

标签：PLC，远程调试，虚拟局域网，OPENVPN。

背景现场调试和维护在PLC项目执行过程中是很重要的一环，决定了项目是否能够准时正确的验收及通过，现场装置是否能长期无故障运行。

在项目调试阶段，除一些不可或缺的長周期现场调试外，在一些较为简单的PLC项目调试中或是项目投运后的小BUG及流程优化过程中，经常会碰到现场地处非常偏远，工程师出差的路途时间远远超过调试时间的情况出现，为了更加精细的管理项目，节约双方的经济及时间成本，此时可通过远程调试的方式来解决问题，本文以我公司宝丰改造二期项目袋滤器防爆PLC控制系统为例，探讨一下远程调试的方法。

由于工业生产的安全考虑，PLC均是局域网内操作，工程师站必须和PLC 在同一局域网内才可调试，这意味着如果希望进行远程调试只要将远程工程师站和PLC通过技术手段放入同一局域网内即可。

现有解决方案如下：1）现场PC安装调试软件，远程PC使用远程桌面连接现场PC进行调试。

2）现场提供专用的VPN路由器，由网线或无线等手段连接到INTERNET 之后连接远程PC。

上述方案缺点如下：1）远程桌面方式要求现场PC安装调试软件，有远程需求的小项目业主一般基于成本考虑项目中不会配现场调试PC，大项目基本上都需要现场调试无远程需求，调试软件文件体积基本都很大，传到现场PC安装存在传输时间及授权的问题。

2）现场不会有专用的VPN路由器，邮寄的话赶不上项目进度，还需要考虑成本及回收问题，且这些路由器均为商业产品不开源，如果跨区出现网络问题，无法实时调试及优化。

本文给出解决方案使用远程工程师站直接调试PLC，现场PC及手机只是用来传输数据，不用安装大型组态软件，仅采用开源的OPENVPN和现场PC自带的软件来组网，方便网络调试，克服了以上缺点。

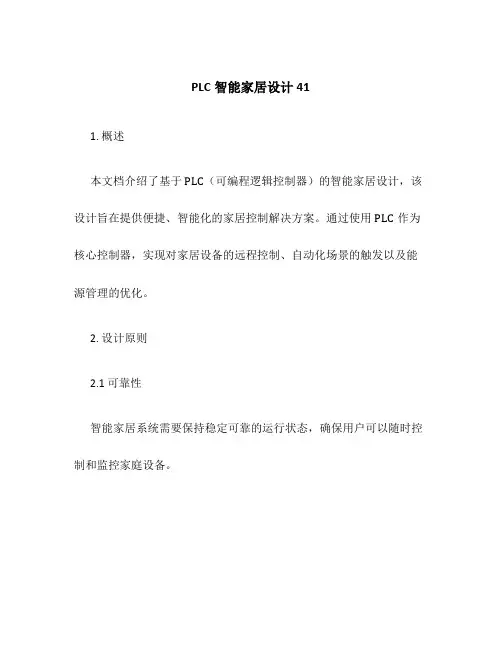

PLC智能家居设计411. 概述本文档介绍了基于PLC（可编程逻辑控制器）的智能家居设计，该设计旨在提供便捷、智能化的家居控制解决方案。

通过使用PLC作为核心控制器，实现对家居设备的远程控制、自动化场景的触发以及能源管理的优化。

2. 设计原则2.1 可靠性智能家居系统需要保持稳定可靠的运行状态，确保用户可以随时控制和监控家庭设备。

2.2 安全性智能家居系统需要具备一定的安全性，防止不良用户或恶意攻击者操控系统并侵犯用户的隐私。

2.3 可扩展性智能家居系统需要支持新增设备的无缝集成和功能的扩展，以应对家庭设备变化和用户需求的不断发展。

2.4 用户友好性智能家居系统需要提供简洁、直观的用户界面，方便用户进行设备控制和状态监测。

3. 硬件设计3.1 PLC控制器PLC控制器是智能家居系统的核心，负责接收用户输入、执行控制逻辑，并通过通信接口与其他设备进行通信。

常见的PLC控制器型号有Siemens S7-1200、Allen-Bradley CompactLogix等，我们可以根据实际需求选择合适的型号。

3.2 传感器和执行器智能家居系统需要使用各种传感器和执行器来感知环境以及控制家居设备。

常见的传感器包括温度传感器、湿度传感器、烟雾传感器等；常见的执行器包括灯光控制器、窗帘控制器、电源插座等。

这些传感器和执行器需要能够与PLC控制器进行通信，并能够通过PLC控制器进行控制。

3.3 人机界面智能家居系统需要提供人机界面，方便用户对系统进行控制和监测。

常见的人机界面包括触摸屏、手机APP等，用户可以通过这些界面对家居设备进行操作，并查看设备状态和历史数据。

4. 软件设计4.1 控制逻辑PLC控制器需要编写适应家居系统需求的控制逻辑程序。

控制逻辑程序包括设备状态监测、触发条件判断和设备控制等模块。

通过控制逻辑程序，PLC控制器可以根据传感器数据和用户设定的规则来执行相应的控制操作。

4.2 远程控制智能家居系统需要支持远程控制功能，用户可以通过手机APP或互联网浏览器远程登录系统，实现对家居设备的控制和监测。

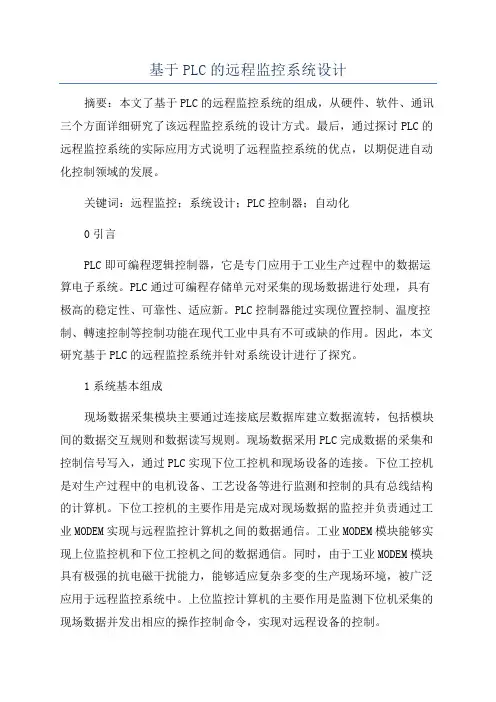

基于PLC的远程监控系统设计摘要：本文了基于PLC的远程监控系统的组成，从硬件、软件、通讯三个方面详细研究了该远程监控系统的设计方式。

最后，通过探讨PLC的远程监控系统的实际应用方式说明了远程监控系统的优点，以期促进自动化控制领域的发展。

关键词：远程监控；系统设计；PLC控制器；自动化0引言PLC即可编程逻辑控制器，它是专门应用于工业生产过程中的数据运算电子系统。

PLC通过可编程存储单元对采集的现场数据进行处理，具有极高的稳定性、可靠性、适应新。

PLC控制器能过实现位置控制、温度控制、轉速控制等控制功能在现代工业中具有不可或缺的作用。

因此，本文研究基于PLC的远程监控系统并针对系统设计进行了探究。

1系统基本组成现场数据采集模块主要通过连接底层数据库建立数据流转，包括模块间的数据交互规则和数据读写规则。

现场数据采用PLC完成数据的采集和控制信号写入，通过PLC实现下位工控机和现场设备的连接。

下位工控机是对生产过程中的电机设备、工艺设备等进行监测和控制的具有总线结构的计算机。

下位工控机的主要作用是完成对现场数据的监控并负责通过工业MODEM实现与远程监控计算机之间的数据通信。

工业MODEM模块能够实现上位监控机和下位工控机之间的数据通信。

同时，由于工业MODEM模块具有极强的抗电磁干扰能力，能够适应复杂多变的生产现场环境，被广泛应用于远程监控系统中。

上位监控计算机的主要作用是监测下位机采集的现场数据并发出相应的操作控制命令，实现对远程设备的控制。

基于PLC的远程监控系统是通过对厂区设备的运行参数以及工艺参数进行实时、远程监控的生产管理系统。

该系统通过PLC、下位机等前端设备采集现场数据，然后通过相应的通信模块将信号传输至上位计算机。

最后，上位计算机根据预先设置好的控制算法得到控制信号并向下传输到现场设备。

设计基于PLC的远程监控系统首先需要分析监控的工艺过程并确定监控系统的结构，包括通信网络结构的设计以及数据通信链路的设计。

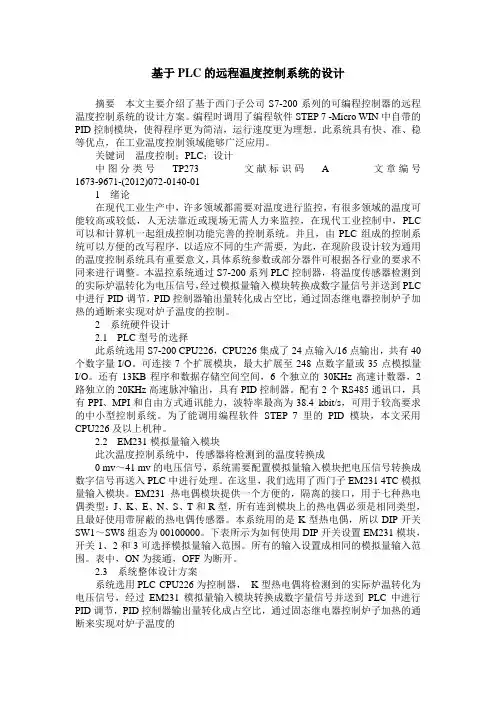

基于PLC的远程温度控制系统的设计摘要本文主要介绍了基于西门子公司S7-200系列的可编程控制器的远程温度控制系统的设计方案。

编程时调用了编程软件STEP 7 -Micro WIN中自带的PID控制模块，使得程序更为简洁，运行速度更为理想。

此系统具有快、准、稳等优点，在工业温度控制领域能够广泛应用。

关键词温度控制；PLC；设计中图分类号TP273 文献标识码 A 文章编号1673-9671-(2012)072-0140-011 绪论在现代工业生产中，许多领域都需要对温度进行监控，有很多领域的温度可能较高或较低，人无法靠近或现场无需人力来监控，在现代工业控制中，PLC 可以和计算机一起组成控制功能完善的控制系统。

并且，由PLC组成的控制系统可以方便的改写程序，以适应不同的生产需要，为此，在现阶段设计较为通用的温度控制系统具有重要意义，具体系统参数或部分器件可根据各行业的要求不同来进行调整。

本温控系统通过S7-200系列PLC控制器，将温度传感器检测到的实际炉温转化为电压信号，经过模拟量输入模块转换成数字量信号并送到PLC 中进行PID调节，PID控制器输出量转化成占空比，通过固态继电器控制炉子加热的通断来实现对炉子温度的控制。

2 系统硬件设计2.1 PLC型号的选择此系统选用S7-200 CPU226，CPU226集成了24点输入/16点输出，共有40个数字量I/O。

可连接7个扩展模块，最大扩展至248点数字量或35点模拟量I/O。

还有13KB程序和数据存储空间空间，6个独立的30KHz高速计数器，2路独立的20KHz高速脉冲输出，具有PID控制器。

配有2个RS485通讯口，具有PPI、MPI和自由方式通讯能力，波特率最高为38.4 kbit/s，可用于较高要求的中小型控制系统。

为了能调用编程软件STEP 7 里的PID模块，本文采用CPU226及以上机种。

2.2 EM231模拟量输入模块此次温度控制系统中，传感器将检测到的温度转换成0 mv～41 mv的电压信号，系统需要配置模拟量输入模块把电压信号转换成数字信号再送入PLC中进行处理。

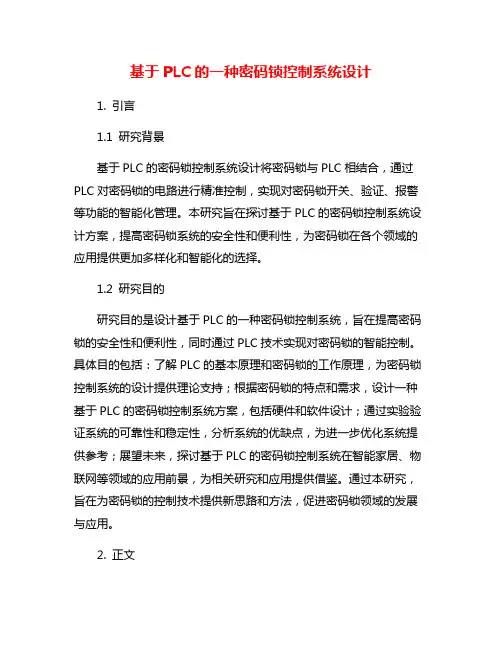

基于PLC的一种密码锁控制系统设计1. 引言1.1 研究背景基于PLC的密码锁控制系统设计将密码锁与PLC相结合，通过PLC对密码锁的电路进行精准控制，实现对密码锁开关、验证、报警等功能的智能化管理。

本研究旨在探讨基于PLC的密码锁控制系统设计方案，提高密码锁系统的安全性和便利性，为密码锁在各个领域的应用提供更加多样化和智能化的选择。

1.2 研究目的研究目的是设计基于PLC的一种密码锁控制系统，旨在提高密码锁的安全性和便利性，同时通过PLC技术实现对密码锁的智能控制。

具体目的包括：了解PLC的基本原理和密码锁的工作原理，为密码锁控制系统的设计提供理论支持；根据密码锁的特点和需求，设计一种基于PLC的密码锁控制系统方案，包括硬件和软件设计；通过实验验证系统的可靠性和稳定性，分析系统的优缺点，为进一步优化系统提供参考；展望未来，探讨基于PLC的密码锁控制系统在智能家居、物联网等领域的应用前景，为相关研究和应用提供借鉴。

通过本研究，旨在为密码锁的控制技术提供新思路和方法，促进密码锁领域的发展与应用。

2. 正文2.1 PLC的基本原理PLC（Programmable Logic Controller）是一种数字电子设备，用于控制自动化工业过程中的机器和设备。

PLC的基本原理是将输入信号处理后通过逻辑运算得到输出信号，从而控制设备的运行。

PLC系统由输入模块、中央处理器（CPU）和输出模块组成。

输入模块用于接收来自外部传感器和开关的信号，将这些信号传送给CPU进行处理。

CPU根据预先编写的程序进行逻辑计算，然后将输出信号发送给输出模块，控制执行器或其他设备的运行。

PLC的工作原理是基于梯形图逻辑控制，程序包括输入端子、逻辑元件和输出端子。

输入端子用于接收外部信号，逻辑元件用于进行逻辑运算，输出端子用于控制执行器或其他设备的动作。

PLC具有高可靠性、灵活性和可编程性的特点，能够快速响应不同的控制需求。

通过编写程序，可以实现不同的控制逻辑，从而实现自动化控制系统的功能。

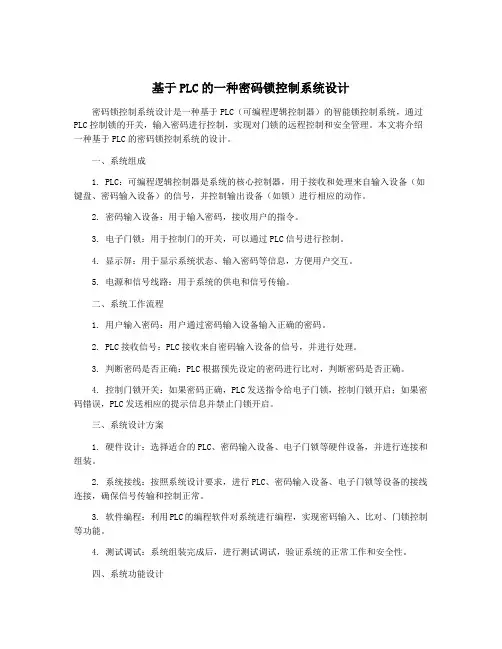

基于PLC的一种密码锁控制系统设计密码锁控制系统设计是一种基于PLC（可编程逻辑控制器）的智能锁控制系统，通过PLC控制锁的开关，输入密码进行控制，实现对门锁的远程控制和安全管理。

本文将介绍一种基于PLC的密码锁控制系统的设计。

一、系统组成1. PLC：可编程逻辑控制器是系统的核心控制器，用于接收和处理来自输入设备（如键盘、密码输入设备）的信号，并控制输出设备（如锁）进行相应的动作。

2. 密码输入设备：用于输入密码，接收用户的指令。

3. 电子门锁：用于控制门的开关，可以通过PLC信号进行控制。

4. 显示屏：用于显示系统状态、输入密码等信息，方便用户交互。

5. 电源和信号线路：用于系统的供电和信号传输。

二、系统工作流程1. 用户输入密码：用户通过密码输入设备输入正确的密码。

2. PLC接收信号：PLC接收来自密码输入设备的信号，并进行处理。

3. 判断密码是否正确：PLC根据预先设定的密码进行比对，判断密码是否正确。

4. 控制门锁开关：如果密码正确，PLC发送指令给电子门锁，控制门锁开启；如果密码错误，PLC发送相应的提示信息并禁止门锁开启。

三、系统设计方案1. 硬件设计：选择适合的PLC、密码输入设备、电子门锁等硬件设备，并进行连接和组装。

2. 系统接线：按照系统设计要求，进行PLC、密码输入设备、电子门锁等设备的接线连接，确保信号传输和控制正常。

3. 软件编程：利用PLC的编程软件对系统进行编程，实现密码输入、比对、门锁控制等功能。

4. 测试调试：系统组装完成后，进行测试调试，验证系统的正常工作和安全性。

四、系统功能设计1. 用户管理：系统可以对用户进行管理，包括注册用户、删除用户等操作。

2. 密码管理：系统可以对密码进行管理，包括修改密码、重置密码等操作。

3. 记录查询：系统可以对开锁记录进行查询和管理，方便管理者进行监控和管理。

4. 报警功能：系统具有报警功能，当密码输入错误次数过多或存在异常情况时，系统可以进行报警提示。

基于PLC的工业控制系统的设计与实现一、本文概述在当前工业化生产日益智能化、自动化的背景下，设计与实现一套基于可编程逻辑控制器（PLC）的工业控制系统具有重要的实践意义和理论价值。

本文旨在全面探讨基于PLC的工业控制系统的设计原理、关键技术及其实际应用过程。

研究工作首先从梳理PLC的基本原理和功能特性入手，深入剖析其在控制领域中的核心地位，以及如何适应不同工业环境下的复杂控制需求。

本文系统地阐述了工业控制系统的设计思路，涵盖了系统架构设计、硬件选型配置、软件编程策略以及网络通信技术等方面。

在设计阶段，我们将详细介绍如何结合生产工艺流程，利用PLC的模块化和灵活性优势构建可靠且高效的控制方案。

在实现环节，将进一步探讨如何通过梯形图、结构文本等编程语言实现控制逻辑，并采用先进的故障诊断与安全防护措施确保系统的稳定运行。

全文将以具体的实际案例为依托，展示基于PLC的工业控制系统从设计规划到实施调试的全过程，旨在为相关领域的工程技术人员提供一套完整的、具有指导意义的设计方法和实践经验。

同时，通过对现有技术的总结和展望，本文还将对PLC在工业0及智能制造背景下的发展趋势和挑战进行探讨，以期推动我国工业自动化水平的不断提二、技术概述在进入基于PLC的工业控制系统的设计与实现之前，首先需要了解一些关键技术。

PLC，即可编程逻辑控制器，是一种广泛应用于工业控制系统中的数字化运算控制器。

它采用一类可编程的存储器，用于存储指令，执行逻辑运算，顺序控制，定时、计数和算术操作等面向用户的指令。

本节将重点概述PLC技术、工业控制系统设计的基本原则以及实现这些系统时常用的技术。

可靠性高：PLC采用了一系列的硬件和软件抗干扰措施，能在恶劣环境下稳定运行。

灵活性强：通过改变编程，PLC能适应不同的控制要求，具有良好的灵活性和扩展性。

需求导向：系统设计应以实际工业需求为出发点，确保系统功能满足生产需求。

经济高效：在满足功能需求的前提下，尽可能降低成本，提高系统效率。

PLC在智能家居中的应用智能家居作为新兴的科技应用领域，正以其智能化、便捷化的特点逐渐普及到各个家庭中。

在智能家居系统中，PLC（Programmable Logic Controller，可编程逻辑控制器）作为核心控制设备，承担着重要的角色。

本文将介绍PLC在智能家居中的应用，并探讨其优势及未来发展方向。

一、PLC在智能家居中的基本原理在理解PLC在智能家居中的应用之前，我们首先需要了解PLC的基本原理。

PLC是一种可编程控制器，采用数字电子技术，以程序控制为核心，能够对各种信号进行输入、输出和逻辑运算，以实现对各种设备的控制。

在智能家居系统中，PLC通过传感器、执行器等设备获取家居环境的各种信息，如温度、湿度、光照强度等，并根据预设的控制程序进行相应的决策和操作，以达到调节家居环境的目的。

例如，通过PLC可以实现对家庭照明、空调、安防等设备的远程控制和自动化管理。

二、PLC在智能家居中的应用场景1.智能照明控制PLC可以通过读取光照强度传感器的信号，智能地控制家庭照明系统的开关和亮度。

根据室内外光照条件的变化，PLC可以自动调节灯光亮度和颜色，为居住者提供舒适的光环境，并实现节能减排的目标。

2.温度与湿度控制通过连接温度和湿度传感器，PLC可以实时监测家庭的温度与湿度变化，并根据预设的程序控制空调和加湿器等设备，自动调节室内温湿度。

居住者可以通过手机APP等控制界面，随时随地对温湿度进行监控和调整。

3.安全与防护系统PLC在智能家居中还承担着安全与防护的任务。

例如，通过接入门窗传感器和监控摄像头等设备，PLC可以未主人提供门窗状态的实时监测和入侵报警功能。

一旦检测到异常情况，PLC会发出警报并自动启动安保措施，例如关闭门窗、联动警钟等。

4.能源管理智能家居中的能源管理也是PLC的重要应用之一。

PLC可以通过连接电表、水表等设备，实时监测家庭的能耗情况，并根据预设的能源管理策略，自动控制家电设备的开关和用电时间，以达到节能、降低电费的目的。

基于PLC的生产线控制系统设计一、引言（200字）PLC（Programmable Logic Controller）是一种模拟电子技术和数字计算机技术相结合的控制装置，广泛应用于工业领域。

生产线控制系统是一种自动化系统，用于管理和控制产品的生产过程，提高生产效率和产品质量。

本文将基于PLC技术设计一种生产线控制系统，并进行详细介绍。

二、PLC的基本原理（200字）PLC由控制器、输入/输出模块、操作界面和通信模块等组成。

控制器是PLC的核心部件，负责处理输入信号、执行程序逻辑并输出控制信号。

输入/输出模块用于连接外部设备和PLC，接收传感器信号并输出控制信号。

操作界面提供给操作员进行人机交互，通信模块用于与其他设备进行数据交换。

三、生产线控制系统设计（400字）生产线控制系统通常包括物料输送、加工、检测、包装等环节。

在PLC的控制下，可以实现自动化控制和监测。

首先，通过传感器获取输入信号，包括物料状态、温度、压力等信息。

然后，对输入信号进行处理并执行相应的逻辑控制程序。

最后，通过输出模块输出控制信号，驱动执行机构完成各个环节的任务。

例如，假设一些生产线生产食品，并且需要自动包装。

首先，通过传感器检测食品的品质和数量，并将这些信息输入PLC。

然后，PLC根据事先设定的程序逻辑，控制输送带的运行，并定时投放包装材料。

随后，PLC控制机械臂将食品放置在包装材料中，并移交到下一个环节。

最后，PLC发送信号，控制称重装置进行称重，并根据称重结果自动封装，并输出包装好的产品。

四、生产线控制系统优势（200字）与传统的生产线控制方式相比，PLC生产线控制系统具有以下优势：首先，具有高度的可靠性和稳定性，可以确保生产过程的高效运行。

其次，可根据实际需求进行灵活调整和修改，从而提高生产线的适应性和效率。

此外，PLC可以实现远程监控和故障诊断，及时发现和解决问题。

最后，PLC的开放性和通用性使其成为与其他设备和系统进行集成的理想选择。

基于PLC的流水线转台控制系统设计流水线是工业生产中常见的自动化生产线，其主要用于完成产品的加工、组装等生产过程。

而流水线转台控制系统作为流水线生产中的一个重要组成部分，其作用是控制流水线上的转台运动，使得产品能够按照设定的路径进行移动和处理。

在过去的生产过程中，流水线转台控制系统通常采用传统的电气控制方式，但是这种方式存在着诸多问题，例如控制精度低、响应速度慢、维护成本高等。

为了解决这些问题，人们开始研究基于PLC的流水线转台控制系统，通过PLC控制器来实现对流水线转台的精确控制和管理，提高生产效率和质量。

的主要目的是实现流水线上转台的运动控制，使得产品能够按照预定轨迹进行移动和加工。

在传统的电气控制系统中，通常采用接触器、继电器等元件进行控制，但是这种方式存在着许多不足之处，如控制精度不高、响应速度慢、可靠性差等。

而基于PLC的控制系统则能够通过编程实现对转台的精确控制，提高生产效率和产品质量。

基于PLC的流水线转台控制系统设计通常包括硬件设计和软件设计两个方面。

在硬件设计方面，需要选择适合的PLC控制器、传感器、执行器等硬件设备，并设计合适的电气控制线路和接口电路，以实现对流水线转台的电气控制。

在软件设计方面，需要编写PLC程序，实现对流水线转台的运动控制、参数设置、故障诊断等功能。

通过硬件设计和软件设计的协同配合，可以实现对流水线转台的精确控制和管理。

在硬件设计方面，基于PLC的流水线转台控制系统通常采用模块化设计，将PLC控制器、传感器、执行器等硬件设备模块化安装在流水线上，便于维护和更换。

其中，PLC控制器作为控制系统的核心，负责接收传感器采集的信号、根据预设程序控制执行器的运动，实现对流水线转台的精确控制。

而传感器则用于检测转台的位置、速度等信息，将这些信息反馈给PLC控制器，以实现对转台位置和运动状态的监控。

执行器则根据PLC控制器的指令，驱动转台进行运动。

在软件设计方面，基于PLC的流水线转台控制系统需要编写PLC程序，实现对转台的运动控制、参数设置、故障诊断等功能。

基于PLC的照明控制系统设计概述本文档介绍了基于PLC的照明控制系统的设计。

该系统旨在通过PLC控制器自动控制照明设备的开关和亮度，以提高照明效果和节能。

设计要求- 实现自动控制：系统应能够自动感知环境光线的变化，根据设置的亮度要求自动调整照明设备的状态。

- 支持远程控制：系统应提供远程控制接口，方便用户通过手机或电脑等设备对照明设备进行控制。

- 节能环保：系统应实现根据实际照明需求自动调整照明设备的亮度，以减少能源消耗和环境污染。

系统设计1. 硬件设计本系统的硬件设计主要包括以下组件：- PLC控制器：用于接收传感器的信号并根据预设的控制逻辑控制照明设备。

- 光敏传感器：用于感知环境光线的强度，并将信号传递给PLC控制器。

- 照明设备：包括灯具和调光器，用于提供照明和调节亮度。

- 远程控制接口：通过网络连接实现与系统的远程通信和控制。

2. 软件设计本系统的软件设计主要包括以下功能：- 环境光线感知：软件应能够接收光敏传感器的信号，并转换为对应的光照强度。

- 控制逻辑设计：根据预设的控制逻辑，软件应能够对照明设备进行开关和亮度的控制。

- 远程控制功能：软件应提供远程控制功能，允许用户通过手机或电脑等设备远程控制照明设备的开关和亮度。

- 节能算法：软件应实现节能算法，根据实际环境光照强度和照明需求自动调节照明设备的亮度。

3. 系统流程- 初始化：系统启动时，进行硬件初始化和软件加载。

- 光敏传感器检测：系统通过光敏传感器感知环境光线的强度，并将信号传递给PLC控制器。

- 控制逻辑判断：PLC控制器根据预设的控制逻辑判断是否需要对照明设备进行控制。

- 照明设备控制：如果需要控制，PLC控制器将发送信号给照明设备，控制其开关和亮度。

- 远程控制接口：系统提供远程控制接口，用户可以通过手机或电脑等设备远程控制照明设备的开关和亮度。

- 循环执行：系统按照以上流程循环执行，保持对照明设备的实时控制和监测。

总结本文档介绍了基于PLC的照明控制系统的设计。
