XX高速公路-收费系统施工方案
- 格式：doc
- 大小：243.50 KB
- 文档页数：26

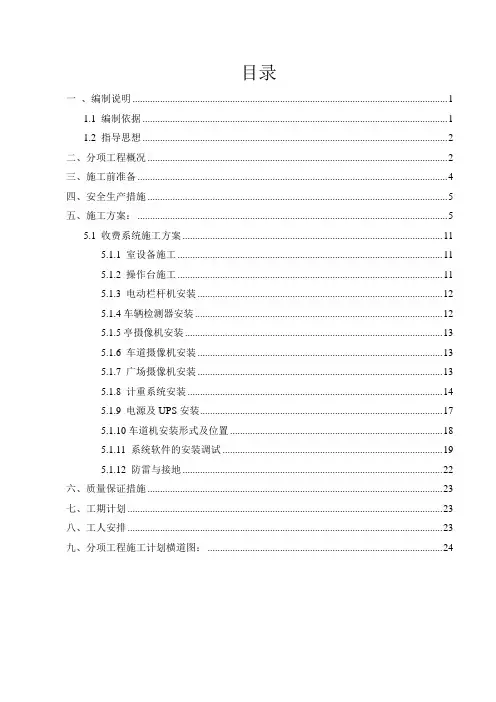

.. . .. . .目录一、编制说明 (1)1.1 编制依据 (1)1.2 指导思想 (2)二、分项工程概况 (3)三、施工前准备 (4)四、安全生产措施 (6)五、施工方案： (6)5.1 收费系统施工方案 (12)5.1.1 室设备施工 (12)5.1.2 操作台施工 (12)5.1.3 电动栏杆机安装 (13)5.1.4车辆检测器安装 (13)5.1.5亭摄像机安装 (14)5.1.6 车道摄像机安装 (14)5.1.7 广场摄像机安装 (14)5.1.8 计重系统安装 (15)5.1.9 电源及UPS安装 (19)5.1.10车道机安装形式及位置 (19)5.1.11 系统软件的安装调试 (20)5.1.12 防雷与接地 (24)六、质量保证措施 (24)七、工期计划 (24)八、工人安排 (25)九、分项工程施工计划横道图： (25)收费系统施工方案一、编制说明1.1 编制依据◇行业标准《公路工程技术标准》（JTGB01-2014）；◇《高速公路交通工程及沿线实施设计通用规》（JTG D80-2006）；◇《中华人民国消防法》（2008年颁布）；◇《建筑设计防火规》（GB50116-2014）；◇《工业与民用电力装置的接地设计规》（GBJ65-83）；◇《高速公路监控技术要求》交通部2012年第3号公告；◇《省公路工程技术指标运用指南》省交通厅；◇《工业与民用电力装置的接地设计规》（GBJ65-83）；◇《质量管理体系》GB/T 19001-2008 idt ISO 9001：2008标准；◇《环境管理体系》GB/T 24001-2004 idt ISO 14001：2004标准；◇《职业健康、安全管理体系》GB/T 28001-2011（OHSAS 18001：2007）标准；◇BB至XXZPJD（JA）合同段《两阶段施工图设计》；◇BB至XXZPJD（JA）合同段《总体施工组织设计》。
1.2 指导思想◇确保工程交工验收质量评定为合格，竣工验收质量评定为优良；◇确保施工工期；◇确保施工安全；◇加强环境保护和文明施工管理；◇提供优质售后服务和长期技术支持；◇坚持和加强廉政建设。
二、分项工程概况XX省BB至XX高速公路是“678网”第五纵ZZ至HH高速公路的中段，是XX地区和AA市共同筹建拟近期实施项目，项目起点顺接BB至CC 高速公路，并与XX国高形成“十”字交叉，终点顺接已建成的XX至AA段。
本项目的建设对开发利用矿产资源、加快项目区域脱贫致富和我省中、西线旅游业的发展具有重大战略意义。
项目区域属于亚热带湿润季风气候区，光照充足，降水量充沛，无霜期长。
受大气环流及地形等影响，项目区域具有“一山分四季，十里不同天，四季无寒暑，一雨变成冬”的高原立体气候特征。
区域严寒酷暑时间较短，但常出现干旱、冰雹、低温、绵雨、雪凝等自然灾害。
项目区域受云贵高原湿润季风气候影响，风向具明显的季风性，夏季以东南风为主，其余各季以东南偏东风为主。
平均风速0.8m/s~`~2.5m/s，较大的风力相当于8级风力。
项目沿线地形起伏较大，高差悬殊，垂直温差大，加之降雨量及蒸发大，山间沟谷易形成浓雾。
在冬季地势较陡的山坡，细雨天由于气温低易形成凝冻。
项目区和工程有关的不利自然气象主要有暴雨、浓雾和凝冻。
本项目起点确定在BB县绮陌乡以北约2.5公里的瓦房寨村，顺接BB至CC高速公路的DD十字交叉型枢纽互通。
终点定在XX县城北郊，与建成通车的XX至AA 高速公路起点顺接。
主要控制点有：依次有XX乡、XX县城、YY镇、WW 乡、AA乡、PP县城。
路线全长51.65公里。
项目的设计起点：与已通车的XX至YY高速公路、AA至BB高速公路和CC至DD高速公路相接与XX枢纽互通立交，均已设有完善的交通工程设施。
项目的设计终点：与已通车的XX 至XX高速公路顺接于XX互通立交，XX线设置有完善的交通工程设施。
全线由K0+051.79至K52+500，长约51.65Km，公路等级为高速公路，技术标准为双向四车道，设计车速80Km/h，路基宽度21.5米。
特大桥：XX特大桥（ZK28+170,L=1257m），XX大桥（K29+060,L=1008.54m），XX特大桥（K30+533,L=1769m），XX特大桥（K44+775,L=391.4m）。
其中，特长隧道1座，长隧道3座，中隧道1座，短隧道2座。
沿线设施设置一览表本合同段设计围K0+051.79-K52+500，路线全长51.65Km。
监控系统包含自动发卡机、摄像机、车道控制机、车辆检测器、费额显示器、收费亭、双秤台式计重设备、电子不停车收费系统(ETC)、车道工控机、车道控制器、便携式收费机等设施。
三、施工前准备1.施工前制定科学、合理的施工工艺及施工顺序及相关规章制度。
2.配置专职的施工员及质量员，选择有专业水平技术过硬的员工，进场前进行必要的技术交底，采取专人专岗，当天完工的作业须当天自检，当天部验收。
3.人员、材料、设备等资源的配备：根据总体施工方案、人员、材料和机械的资源配备根据分项工程进行相关配备。
施工进行和劳动力需要量计划确定所需作业班组。
对施工队进行工程前质量、安全、文明施工的培训。
根据设备器材需用编制物资采购计划、施工队组织情况编制培训计划等进行综合配备。
4.施工所需主材，铺材应按计划提前入库，并经材料员验收方可使用。
进场设备清单进场人员备注：以上人员及设备根据施工作业面进行增减调整。
四、安全生产措施1、工人进场前进行高速公路安全施工教育，实行工人三级安全责任承包，人人落实、层层负责，并要求上路作业工人全部参加意外伤害人身保险。
2、上路作业前配备全套安全设施，安全标志牌、反光标志服。
3、所有工作人员均要求带证上岗，确保安全和质量双把关。
五、施工方案：根据高速公路机电系统各分项工程施工的特点，对每个分项工程采用按工序施工的方法，实施交叉施工和平行施工。
为保证各分项工程的工序衔接和进度，在施工前做到三个落实：落实施工现场作业面，落实施工用主材、辅材和耗材，落实施工工艺。
根据这三个落实的情况合理安排施工计划，条件许可的分项工程和工序先行实施，做到既有条理，又能见缝插针，既提高工作效率，又加快施工进度。
我部密切关注并主动协调与自己承担的分项工程相关的其他工作的进度，主动索要作业面，根据房建、土建等施工单位提供相应的作业面，制定相应的收费系统施工方案：收费系统施工顺序图(1)机电设备的安装现场安装的所有系统、设备或材料都必须经过工厂测试和监理工程师批准，事先检查所有工作通道、门、房间的尺寸，以保证设备能顺利安装在正确的位置上。
所有设备都按安装工艺图和安装指导图的指示进行固定和连接。
保证设备处于正常直立和稳定的状态。
确保所有机电设备在良好的环境条件下安装、维修和保养，以及在合适的环境条件下交付试运行。
在现场，遵守监理工程师规定的任何有关工程和安全的特殊规定。
在安装和变更位置等作业中，保证不损坏现有设备，在进入各专业机房施工现场前在规定的时间通知监理工程师。
(2)布线全部电力、控制电缆、网络线都是PVC绝缘的。
电力电缆不需要多余的线芯，但是光缆线芯有不少于10%的余量(最少是两芯)。
电缆、光缆、网络线(统称线缆)将根据相关的原理图作清晰的编号标记，用以接续和回路的检查。
每根线缆在端头处都装有标签，在"竣工"线缆记录中给出参考号。
线缆标号系统的细节将提交监理工程师批准。
线缆进入房屋或设备时采用紧压式的线孔，所有的线排列整齐，可靠安装，并且作阻止虫害、鼠害等措施，设置适当支撑减轻线缆终端的重量。
在每一进线处提供一定余量的线孔。
根据原理图，对终端接头进行标记和识别，线缆的记号用来帮助正常接续。
终端接头做成抗震型，由专门的制造厂家生产，并且它的电流使用围要不小于线缆的额定电流值。
用在控制、报警回路中的线缆终端、接头要区分开或者用轨槽夹住。
轨槽要足够长，能安装更多的终端接头。
全部设备和接线箱要有每一根线芯(包括备用芯)分离的终端接头。
安装时，线缆和终端接头的排序要相互一致并由监理工程师同意。
为解决在管道中和机壳中线缆的长距离引线，将提供跳线和转换端子。
易弯曲的线缆要恰当地安装，并且要保护它不被擦伤、挤压及在通过门或其它移动部分处不被拉紧。
全部主线、线缆管道、布线和接地导体都是安全、可靠的。
线缆由线缆支架，托架等支撑。
在建筑物安装的任何永久性线缆和导体均保证不松动、散落。
线缆要由尺寸合适的线夹夹住。
线缆中间接头和终端接头的处理采用由线缆制造商推荐的方法和材料。
不安装任何的无保护线缆。
用于结构连接的所有方法均需监理工程师批准。
注意光、电缆管道、管沟的功能不是唯一的，可能有音频、视频或数字通信、低压线缆来分用这些线缆管沟或管孔。
电力电缆和通信/数据线缆在如缆沟的敷设安排要避免受静电和电磁干扰。
线缆要安装在线缆盘上运输且电缆端头进行有效密封。
当线缆盘上的一截线缆被剪断后剩下的端头要立即用批准的方法密封以防止湿气浸入。
穿缆的详细方法需提交监理工程师批准。
在敷设时避免出现应力损伤。
当线缆通过线缆孔洞、线缆管道和类似的地方时进行密封以防止害虫和水进入。
线缆由批准的制造商制造运输并带有制造者的完整的封签和保证书。
注意保持封签的完整以便在日后出故障时用以检验和记录，长度短的线缆在交付时可没有封签，但事前获得监理工程师的批准。
除非监理工程师另有批准线缆都在运输到现场前规定的月份制造并且要标明生产日期。
在得到监理工程师的批准后才进行拆封和安装线缆。
全部线缆都将提供产品测试的合格证。
不能在本合同工程使用损坏的或维修过的线缆。
全部光、电缆、网络线都适应招标文件提供的环境条件和安装条件指标。
竣工图将标明每根线缆的空间位置和标记。
(3)光缆敷设接续敷设前须对管道通畅情况进行检查，如遇管道被木塞或石块堵塞，应予以清除；如管道被打断，则需报告业主经批准后更换被打断的硅芯管。
干线光缆敷设通常采用“吹缆法”。
➢在施工路段放置安全锥，确定A、B端的吹向和所占用的硅芯管位置；➢将吹缆机安放到合适位置，摆放好气吹机工作台（气吹机工作台应平稳摆放在地面上），用螺栓将光/电缆主动推进器固定于工作台上；➢设备调整好后，放入软木塞或缆头进行试吹，用以检查硅芯管壁是否清洁或管是否存在阻塞物；➢将光/电缆被动推进器安装于主动推进器之上并固定好（注意：固定时以推进器上、下履带导槽严格吻合为标准，即上、下导槽糟芯走向处于同一直线上，且光/缆位于槽芯处），调整压力调节阀，逐步加压，同时反复来回推拉光缆，直到上下履带能随光/电转动行进，且推拉自如为止；➢从光/缆前端穿入与光/电缆直径匹配的密封环（注意：:密封环的选择应以其径大于光/电直径1毫米为佳）；➢从硅管吹入端注入适当的润滑油；➢向注油器注满润滑油，用高压胶管将气吹机与空压机连接起来，并仔细检查胶管与空压机和吹缆机的连接处是否牢固可靠，若气吹过程中发生脱落，则可能会造成人身伤亡及设备损坏；➢开启空压机，并调节空压机排气压力至6-7bar（排气压力不可大于8bar）；➢开启气吹封仓空气阀门，检查此时密封仓各处是否漏气，若漏气，则需关闭阀门重新紧固密封仓；➢开启主动推进器气阀，然后将电动操作器上开关置于“ON”，此时光/缆即被吹进。
