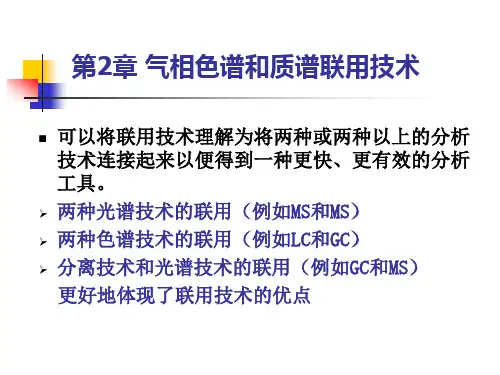

第2章气相色谱质谱联用仪详解

气相色谱质谱联用仪的操作流程气相色谱质谱联用仪（GC-MS）是一种常用的分析仪器，广泛应用于药物检测、环境监测、食品安全等领域。

本文将介绍如何正确操作气相色谱质谱联用仪，以确保实验结果准确可靠。

1. 仪器准备在进行实验前，首先需检查仪器是否正常运行。

查看仪器主体、进样口、进样器等部件是否干净无污染。

然后，接通电源并打开仪器电源开关，待仪器初始化完成后进入下一步操作。

2. 样品准备根据实验需要，选择适当的方法提取和处理样品。

要确保样品的纯度和浓度适中，避免对仪器的污染和损坏。

将处理好的样品装入进样器中，注意不要超出进样器的容量范围。

3. 参数设置在仪器的控制面板上，通过操作按键或触摸屏设置适当的参数。

根据样品的特性和分析要求，设置进样方式、进样量、柱温、气流速度、离子源温度等。

在设置过程中，应参考仪器的操作手册和实验经验，确保参数的合理性和可重复性。

4. 仪器调试在开始实验之前，进行仪器的调试和校准工作。

首先进行气相色谱仪的调试，包括柱温、气流速度、进样方式等。

在保证气相色谱仪正常运行后，再进行质谱仪的调试，检查离子源温度、离子化电压、扫描范围等参数是否合适。

调试完成后，进行质谱仪灵敏度的常规检测和校准操作。

5. 执行实验将处理好的样品放入进样器中，按下进样按钮或者根据仪器的具体操作指导将进样器移入进样室。

然后，按下启动按钮，仪器开始实验。

实验中，可以在监控屏幕上实时查看进样曲线和质谱图，并根据需要进行分析和记录。

6. 数据处理与分析实验完成后，需要对得到的原始数据进行处理与分析。

根据实验要求和分析目的，可以利用专业分析软件处理数据，包括质谱峰的识别、峰面积的积分、数据的校正等。

通过对数据的处理，可以得到样品的组成和含量等信息。

7. 仪器维护在实验结束后，需要对仪器进行及时的维护清洁工作。

清洁进样器、柱子和其他关键部件，保持仪器的整洁和无污染状态。

定期进行仪器的校准和保养，检查仪器的各项指标是否符合要求，并根据需要更换部件和耗材。

假药鉴别
对于市场上流通的假药，色谱质谱联用仪能够快速准确地鉴别其成分 ，保障公众用药安全。
在食品安全检测中的应用
食品添加剂检测
检测食品中是否含有超标的食品添加剂，确保 食品的安全性。
农药残留检测
对农产品中的农药残留进行定性定量分析，保 障消费者的健康权益。
兽药残留检测
检测肉类、禽类等食品中是否含有兽药残留，防止食品安全事故的发生。
色谱质谱联用仪通常具有较高的自动化程 度，可以自动进样、分离、鉴定和数据分 析，提高分析效率。
缺点
成本高
色谱质谱联用仪价格较高，运行和维护成本也较高，对于 一些小型实验室或经费有限的机构来说可能难以承受。
样品量需求大
色谱质谱联用仪需要一定量的样品才能获得准确的结果， 对于一些珍贵或稀缺的样品来说可能不太适用。
在环境监测中的应用
空气质量监测
对大气中的有害气体和颗粒物进行定性和定量分析，评估空气质 量状况。
水质监测
检测水体中的有毒有害物质，为水资源的保护和治理提供科学依据 。
土壤污染监测
对土壤中的重金属、农药等污染物进行检测，评估土壤环境质量。
在生物医学研究中的应用
疾病标志物检测
通过检测生物体中的标志物，有助于疾病的 早期发现和诊断。
随着技术的进步和应用需求的增加， 色谱质谱联用仪的应用领域将进一步 拓展，涉及更多领域和行业。
03
应对挑战
随着环境、健康和安全问题的日益突 出，色谱质谱联用仪面临的挑战也越 来越大，需要不断改进技术和方法， 以适应复杂样品和严格检测要求。
THANKS
感谢观看
概述
色谱柱是色谱质谱联用仪中的核心部件，用于分 离样毛细管柱，根据 不同的分离需求选择合适的色谱柱类型。

气相色谱-质谱联用(GC-MS)一‎、实验目的1. 了解质谱检测器的基本组‎成及功能原理，学习质谱检测器的调谐方法；‎2. 了解色谱工作站的基本功能，掌握利用气相色谱‎-质谱联用仪进行定性分析的基本操作。

‎二、实验原理气相色谱法（gas chromat‎o graphy, GC）是一种应用非常广泛的分离手‎段，它是以惰性气体作为流动相的柱色谱法，其分离原理‎是基于样品中的组分在两相间分配上的差异。

气相色谱法‎虽然可以将复杂混合物中的各个组分分离开，但其定性能‎力较差，通常只是利用组分的保留特性来定性，这在欲定‎性的组分完全未知或无法获得组分的标准样品时，对组分‎定性分析就十分困难了。

随着质谱（mass spec‎t rometry, MS）、红外光谱及核磁共振等定‎性分析手段的发展，目前主要采用在线的联用技术，即将‎色谱法与其它定性或结构分析手段直接联机，来解决色谱‎定性困难的问题。

气相色谱－质谱联用（GC-MS）是‎最早实现商品化的色谱联用仪器。

目前，小型台式GC-‎M S已成为很多实验室的常规配置。

1.‎质谱仪的基本结构和功能质谱系统一般由‎真空系统、进样系统、离子源、质量分析器、检测器和计‎算机控制与数据处理系统（工作站）等部分组成。

‎质谱仪的离子源、质量分析器和检测器必须在高真‎空状态下工作，以减少本底的干扰，避免发生不必要的分‎子－离子反应。

质谱仪的高真空系统一般由机械泵和扩散‎泵或涡轮分子泵串联组成。

机械泵作为前级泵将真空抽到‎10-1－10-2Pa，然后由扩散泵或涡轮分子泵将‎真空度降至质谱仪工作需要的真空度10-4－10-5‎P a。

虽然涡轮分子泵可在十几分钟内将真空度降至工作‎范围，但一般仍然需要继续平衡2小时左右，充分排除真‎空体系内存在的诸如水分、空气等杂质以保证仪器工作正‎常。

气相色谱－质谱联用仪的进样系统由接‎口和气相色谱组成。

接口的作用是使经气相色谱分离出的‎各组分依次进入质谱仪的离子源。

气相色谱法-质谱法联用（GC-MS）知识详解一、GC-MS的结构组成GC-MS总体上由以下五大部分组成：色谱仪（常压）、接口部分、质谱分析器（高真空）和计算机数据处理系统。

示意图如图2所示：图2. GC-MS示意图1、气相色谱部分气相色谱仪的基本流程如图3所示。

主要包括以下5大系统：气路系统、进样系统、分离系统、温度控制系统以及检测和记录系统。

图3.气相色谱仪（GC）基本流程气相色谱仪的组成部分及作用：（1）载气系统：包括气源、气体净化、气体流速控制和测量。

为获得纯净、流速稳定的载气。

（2）进样系统：包括进样器和气化室。

进样器分气体进样器和液体进样器，气化室是将液体样品瞬间气化的装置。

（3）分离系统：包括色谱柱和柱温箱和控温装置。

根据各组分在流动相和固定相中分配系数或吸附系数的差异，使各组分在色谱柱中得到分离。

（4）温控系统：控制气化室、柱箱和检测器的温度。

（5）检测和记录系统：包括检测器、放大器、记录仪、或数据处理装置、工作站（色谱图）。

将各组分的浓度或质量转变成电信号并记录。

2、接口部分是协调联用仪器输出和输入状态的硬件设备。

一般分为直接接口（小口径毛细管柱）和开口分流接口（大口径毛细管柱），用于除去GC部分的载气并传输组分。

在GC-MS联用中有两个作用：（1）压力匹配——质谱离子源的真空度在10-3Pa，而GC色谱柱出口压力高达105Pa，接口的作用就是要使两者压力匹配。

（2）组分浓缩——从GC色谱柱流出的气体中有大量载气，接口的作用是排除载气，使被测物浓缩后进入离子源。

3、MS质谱部分质谱仪的基本部件有：离子源、滤质器、检测器三部分组成（结构示意图如图4），它们被安放在真空总管道内。

在GC-MS联用中经过气相色谱分离的各气态分子受离子源轰击，电解裂解成分子离子，并进一步碎裂为碎片离子。

在电场和磁场综合作用下，按照m/z大小进行分离，到达检测器检测、记录和整理，得到质谱图，实现样品定性定量分析。
