机床电气控制课堂练习

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：4

1、低压电器通常是指工作在交流 V及以下与直流 V及
以下的电路中的电器。
2、实现正反转控制是将电动机的三相电源进线中任意两相的接线 ，
就可以达到反转的目的。
3、空气阻尼式时间继电器是利用 的原理来获得延时动作的。
4、空气断路器是一种可以自动切断线路故障的保护电器,当电路中发生_ ____、
___ __、_ ____等不正常的现象时，能自动切断电 路，或正常情况下用来不
太频繁的切换电路。
5、熔断器是配电电路及电动机控制电路中用作_ ___和 __ ___的电
器。
6、主令控制器是在控制系统中发布命令，通过接触器来实现控制电动机的___
__、___ __、__ ___和___ ___。
7、反接制动有__ ____和__ ____。
8、时间继电器的种类很多，常用的主要有___ ___和 _ 、
__ ___ ___等。
9、速度继电器的常闭触头符号表示为_________________。
10、三相异步电动机降压起动的方法有：___ ___和 _ 、
___ __、__ ___ ___等。

1、电气原理图中个电器元件按它们的实际位置画在一起。（ ）
2、中间继电器不能用来直接控制较强电流的主电路。。（ ）
3、在反接制动的控制电路中，必须采用以时间为变化参量进行控制。（ ）
4、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均
可使用。 （ ）
5、失压保护的目的是防止电压恢复时电动机自启动。（ ）
6、热继电器在电路中只能作过载保护，不能做短路保护。（ ）
7、电动机采用制动措施的目的是为了停车平稳。（ ）
8、三相笼型感应电动机的电气控制线路，如果使用热继电器作过载保护，就不
必再装熔断器作短路保护。（ ）
9、每台机床控制线路不管有多么复杂，总是由几个基本环节组成的，每个基本
环节起着不同的控制作用。（ ）
三、选择题

1、甲乙两个接触器，欲实现互锁控制，则应（ ）
A、在甲接触器的线圈电路中串入乙接触器的动断触点
B、在乙接触器的线圈电路中串入甲接触器的动断触点
C、在两个接触器的线圈电路中互串对方的动断触点
D、在两个接触器的线圈电路中互串对方的动合触点

2、电压继电器的线圈与电流继电器的线圈相比，具有的特点是（ ）
A、电压继电器的线圈与被测电路串联
B、电压继电器的线圈匝数多、导线细、电阻大。
C、电压继电器的线圈匝数少、导线粗、电阻小
D、电压继电器的线圈匝数少、导线粗、电阻大
3、减压起动的目的在于减小（ ）
A、起动电压 B、起动电阻 C、起动电流 D、正常电压

4、星一三角形减压起动只适用正常工作时定子绕组为（ ）形联结的电动机。
A Y B YY C △
5、延时精度不高，电源电压波动较大的场合，应选用（ ）
A、空气阻尼式时间继电器 B、晶体管式时间继电器
C、电动式时间继电器 D、上述三个都不合适
6、由于电弧的存在，将导致（ ）
A、电路的分断时间加长 B、电路的分断时间缩短
C、电路的分断时间不变 D、分断能力提高
1、低电压器种类很多，按用途和控制对象可以分为 电器和 电
器。
2、低压电器主要的灭弧方式有 灭弧、 灭弧和 灭弧。
3、熔断器的主要功能是 保护和 保护。
4、刀开关是一种手动电器，在低压电路中用于不频繁地 和 电
路，或用于隔离 与 ，故又称为 。
5、继电器是根据一定的信号的变化来接通和分断 电路和 的自
动控制电器，其实质是一种传递信号的电器，一般不用于直接控制 ，而
是通过 或其他电器来对主电路进行控制。
6、接触器文字符号是 ，速度继电器文字符号是 ，热继电器文字符号
是 。
7、电气控制系统图包括电气 图、 图、电器元件 图等。
四、简答题：
1、简述接触器的工作原理。分析交流励磁的接触器，其铁心上的短路环起什么
作用？
2、中间继电器的作用主要有哪几个方面？
3、在电动机主电路中既然装熔断器，为什么还要装热继电器？它们各有什么作
用？
4、接触器主要结构由哪几部分组成？从结构上如何区别是交流还是直流励磁的
接触器？（10分）
5、电气控制线路中，应具有的基本的保护有哪些？（4分）
6、三相笼型异步电动机的制动方法有哪几种？
作图题
1、画出通电延时型时间继电器的线圈及触点（常开、常闭）的图型符号，并标
注其文字符号及含意。

2、画出热继电器的热元件及常闭触点、接触器的主触点、熔断器的图形文字符
号。
3、画出按钮和接触器双重互锁的正反转控制电路。
五、设计题
1、某生产机械要求由M1、M2两台电动机拖动，M2能在M1启动一段时间后
自行起动，但M1、M2可单独控制起动和停止。

要求：①包括主电路和控制电路两部分；
②包括过载保护和短路保护
七、分析下图的工作原理
1、该电路可以实现什么功能？
2、分析该电路电动机起动时的工作过程。
3、该电路中的时间继电器为通电延时型还是断电延时型？

合集下载

机床电气控制试题库和答案

机床电气控制试题库和答案

2013年机床电气控制试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

《电机与电气控制技术》项目七练习题-典型机床电气控制电路及其故障分析与维修

《电机与电气控制技术》项目七练习题-典型机床电气控制电路及其故障分析与维修

项目七典型机床电气控制电路及其故障分析与维修一、填空题1.X62W型万能铳床的主轴电动机采用反接制动以实现准确停车。

2.X62W型万能铳床6个方向的进给运动中同时只能有一种运动产生，该铳床采用了机械操纵手柄和位置开关相配合的方式来实现6个方向的联锁。

3.X62W型万能铳床主轴电动机采用两地控制方式，因此起动按钮SB1和SB2是并联；停止按钮SB5和SB6的常闭触头是一串联。

4.T68型卧式键床的主轴要求快速而准确的制动，常用的制动方法为电磁铁制动。

5.M7120型平面磨床的主运动是一砂轮的旋转运动一。

二、简答题1X62W型万能铳床控制电路中出现圆工作台正常、进给冲动正常，其他进给都不动作的故障现象，试分析它产生的故障原因。

答：故障是圆工作台转换开关拨到“接通”位置造成的。

进给手柄在中间位置时，起动主轴，进给电动机M2工作，扳动任一进给手柄，都会切断KM3的通电回路，使进给电动机停转。

只要将转换开关拨到“断开”位，就可正常进给。

2.X62W型万能铳床控制电路中接触器KM1主触点熔焊后，会产生什么后果？答：X62W型万能铳床控制电路中接触器KMI主触点熔焊后，冷却泵电动机无法停止。

3.在Z3040型摇臂钻床电气控制电路中,KT与YV各在什么时候通电动作？KT各触头的作用是什么？答：按下摇臂上升点动按钮SB3,时间继电器KT线圈通电吸合。

瞬动常开触头KT(13-14)使接触器KM4线圈通电吸合;延时断开的动合触头KT(IT7)闭合,使电磁YV线圈通电;KT的延时闭合触头KT(17-18)延时时间而闭合，使KM5线圈通电吸合。

4.在Z3040型摇臂钻床电气控制电路中，设有哪些联锁与保护环节？答：SQ1—►摇臂上升与下降的限位保护。

SQ2―►摇臂确已松开，开始升降的联锁。

SQ3~►摇臂确以夹紧，液压泵电动机M3停止运转的联锁。

KT~~►升降电动机M2断开电源，待完全停止后才开始夹紧的联锁。

升降电动机M2正反转具有双重互锁，液压泵电动机M3正反转具有电气互锁。

机床电气控制技术及PLC课后题答案_(2)

机床电气控制技术及PLC课后题答案_(2)

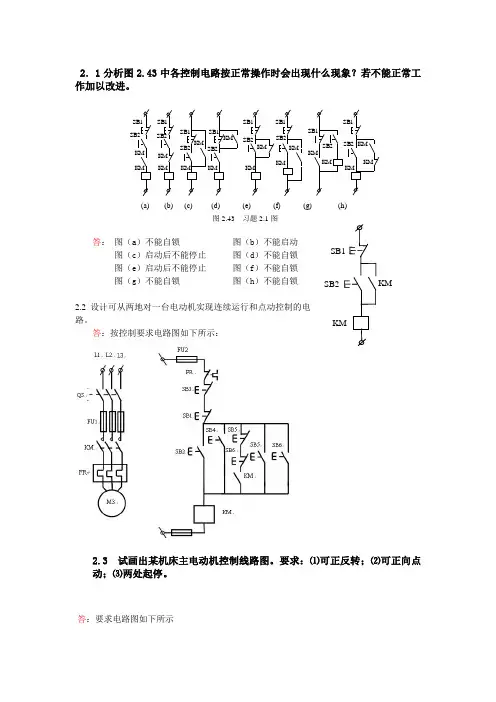

2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。
