三维变形监测-后处理解决方案一. 项目概况测区: 某小型水电站时间： 2014年1月13日海拔高度: 2000米测量仪器: 徕卡TS30技术参数： 0.5〃 1+1ppm季节: 冬季室外温度: 2-8摄氏度（干湿温度计）气压： 846mba （精密气压计）控制点： 3个（TL01 TL02 TL03） TL01为复核点监测点： 4个（TP01 TP03 TP05 TP07）测点局部被损坏/临时遮挡目标：墩+强制型对中盘采用对中螺丝+基座棱镜组，由于基座使用的磨损墩上对中盘的自然侵蚀，所以量取每个目标高都不一样，就很正常采集软件：徕卡机载三维变形监测软件可任意设站采集边角数据（本次采用）多测回测角中国版可任意设站，采集边角数据多测回测角国际版区别极坐标可直接察看坐标值（未精密平差）测回数:一共2个测站每测站9测回数TL02测站09:17:33am 开始测量（气压为846mba 干温2℃湿温1.5℃） TL03测站11:33:32am 开始测量（气压为846mba 干温8℃湿温6.5℃）其它参数：折光系数选取 0.13/0.14 （考虑到山区，冬季本次采用0.13）地球曲率半径标准为6371000米（本次特殊，使用的是6366358）投影面高程本次采用 1996米处理方法：外业数据采集导出原始数据tpt txt tzt文件导入DAM6.0平差处理EDM设置：除棱镜常数-34.4采用外（leica仪器直接选用圆棱镜），其余气象均不改正（PPM=0）。
所有改正在软件内部完成过程描述：第一站全站仪架站TL02-以TL03定向-学习-采集（记录气象数据）第二站全站仪架站TL03-以TL02定向-学习-采集（记录气象数据）本次采用软件：格式转换+中铁一院地面通用控制处理包 /科傻/四院/二院相关软件控制网点位图：控制点已知坐标TL02,153.4613,188.2105,2018.1597 TL03,81.2320,22.4400,1991.5280 TL01,68.1052,199.1692,2016.0374外业记录信息检定证书相关值二. 仪器设置 (leica为例) 输出文件格式设置为TXT三. 后处理过程 (转换后)测量机器人TPT TXT TZT 原始数据后处理平差作业流程➢利用转换工具(该软件支持仪器高目标高棱镜常数的事后录入 ), 整理出每一个测站SUC格式文件的数据,以待备用。

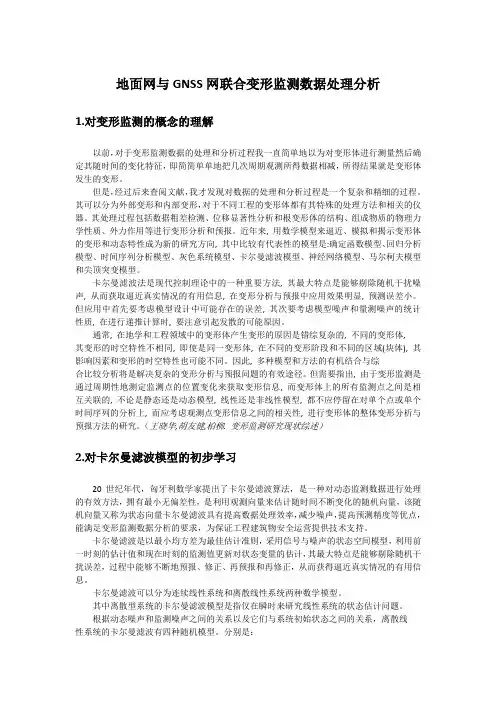

地面网与GNSS网联合变形监测数据处理分析1.对变形监测的概念的理解以前，对于变形监测数据的处理和分析过程我一直简单地以为对变形体进行测量然后确定其随时间的变化特征，即简简单单地把几次周期观测所得数据相减，所得结果就是变形体发生的变形。
但是，经过后来查阅文献，我才发现对数据的处理和分析过程是一个复杂和精细的过程。
其可以分为外部变形和内部变形，对于不同工程的变形体都有其特殊的处理方法和相关的仪器。
其处理过程包括数据粗差检测、位移显著性分析和根变形体的结构、组成物质的物理力学性质、外力作用等进行变形分析和预报。
近年来, 用数学模型来逼近、模拟和揭示变形体的变形和动态特性成为新的研究方向, 其中比较有代表性的模型是:确定函数模型、回归分析模型、时间序列分析模型、灰色系统模型、卡尔曼滤波模型、神经网络模型、马尔柯夫模型和尖顶突变模型。
卡尔曼滤波法是现代控制理论中的一种重要方法, 其最大特点是能够剔除随机干扰噪声, 从而获取逼近真实情况的有用信息, 在变形分析与预报中应用效果明显, 预测误差小。
但应用中首先要考虑模型设计中可能存在的误差, 其次要考虑模型噪声和量测噪声的统计性质, 在进行递推计算时, 要注意引起发散的可能原因。
通常, 在地学和工程领域中的变形体产生变形的原因是错综复杂的, 不同的变形体,其变形的时空特性不相同, 即使是同一变形体, 在不同的变形阶段和不同的区域(块体), 其影响因素和变形的时空特性也可能不同。
因此, 多种模型和方法的有机结合与综合比较分析将是解决复杂的变形分析与预报问题的有效途径。
但需要指出, 由于变形监测是通过周期性地测定监测点的位置变化来获取变形信息, 而变形体上的所有监测点之间是相互关联的, 不论是静态还是动态模型, 线性还是非线性模型, 都不应停留在对单个点或单个时间序列的分析上, 而应考虑观测点变形信息之间的相关性, 进行变形体的整体变形分析与预报方法的研究。
（王晓华,胡友健,柏柳. 变形监测研究现状综述）2.对卡尔曼滤波模型的初步学习20世纪年代，匈牙利数学家提出了卡尔曼滤波算法，是一种对动态监测数据进行处理的有效方法，拥有最小无偏差性，是利用观测向量来估计随时间不断变化的随机向量，该随机向量又称为状态向量卡尔曼滤波具有提高数据处理效率，减少噪声，提高预测精度等优点，能满足变形监测数据分析的要求，为保证工程建筑物安全运营提供技术支持。
如何进行变形监测数据的处理与分析变形监测是工程领域中一个重要的技术手段，用于实时观测和分析建筑物、桥梁、坝体等工程结构的变形情况，以便及时评估结构的稳定性和安全性。
而变形监测数据的处理与分析是确保监测数据准确可靠、为工程安全评估提供可用依据的重要步骤。
本文将探讨如何进行变形监测数据的处理与分析。
首先，变形监测数据的处理应从数据采集的角度出发。
在进行监测前，需要选择合适的监测手段和仪器设备，如全站仪、位移传感器等，以确保监测数据的准确性和可靠性。
同时，还需要设置合理的监测点，以覆盖结构的重要部位和关键位置，确保监测数据全面、全面。
在数据采集过程中，需要注意操作规范，避免误操作或仪器故障导致的数据失真。
其次，进行变形监测数据的处理时，需要注意数据的质量控制。
在数据处理前，需要对采集的原始数据进行初步筛查和清理，剔除异常值和明显错误数据。
然后，需要对数据进行有效性验证和信度分析，通过对数据的序列分析、相关性分析等手段，评估监测数据的准确性和可靠性。
同时，还需要进行数据的去趋势处理和周期性处理，以消除季节性和周期性影响，提取出变形的趋势和规律。
在变形监测数据处理的基础上，进行数据的分析与解释是至关重要的。
首先，需要进行定量分析，计算各监测点的位移、变形速率等指标，以量化变形的程度和变化趋势。
此外，还可以对某些关键位置的变形数据进行空间插值，绘制等值线图或变形云图，以直观显示结构变形的分布情况。
同时，还可以通过时间序列分析、趋势预测等方法，预测和评估结构未来的变形趋势和稳定性。
此外，进行变形监测数据处理与分析时，还需要进行案例比对和评估。
通过与历史数据、设计数据或模型仿真数据对比，评估监测数据的一致性和可信度，及时发现并解决可能存在的问题。
同时，可以通过对不同类型结构的监测数据进行跨结构比对，建立监测数据的统计模型和分析模型，为今后类似结构的变形监测和安全评估提供参考。
综上所述，进行变形监测数据的处理与分析是确保工程结构安全评估的重要环节，需要从数据采集、数据质量控制、数据分析和解释等多个方面综合考虑。
