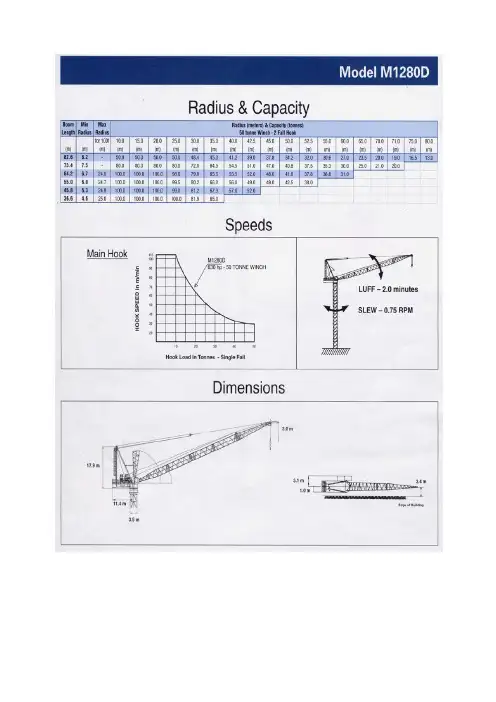

M1280D

第五章主要施工方案及主要机具配置5.1 锅炉专业主要施工方案5.1。

1 锅炉钢架吊装塔式将钢结构分成主体钢架和辅助钢架,主要结构组成有六个部分组成：筒式框架、大板梁和炉顶桁架、锅炉两侧辅钢架、炉前辅钢架、钢平台和空气预热器钢架。

主钢架部分由四根断面尺寸为2.5m×2.5m箱体结构的主立柱及K字横梁斜撑构成。

主立柱纵向中心间距31。

5m、横向中心间距30。

5 m，左右两侧辅钢架中心距离51m，柱顶标高121。

20m，大板梁顶标高127.3m.辅钢架构件重量较轻，主要承担平台扶梯、烟风道和管道重量,两根大板梁每根整体自重约330t.5。

1.1.1 锅炉钢架安装整体思路钢架主吊机的选择既要满足主钢架吊装、构件数量多、单件重量重、吊装进度快以及控制范围广的要求，又要满足使用不受周围环境的影响和不影响周围建筑安装、施工等诸多条件的要求，特别是要满足主钢架吊装完后直接可以进行受热面的吊装。

主吊机选用M1280D/140t、FZQ-600、炉顶吊300tm/30t、750t履带式起重机及KH700/150t履带式起重机以满足锅炉吊装任务.5。

1.1。

2 锅炉钢架的安装条件炉钢架安装前土建应具备的条件为钢架吊装前20天锅炉基础应养护完毕并将其基准线（锅炉的纵横中心线和标高以及每个柱基础的十字线和标高）交付安装单位,锅炉运输道路已按图（大件运输道路布置图）要求施工完毕，并已交付使用，锅炉基础上已清理，道路两侧特别是上海电力安装第二工程公司 5-1道路转弯处应无障碍物，以免影响个别超大件的运输。

安装的力能（配电盘、电焊机、空压机、氧、乙炔等)已布置完毕并能投入使用。

5.1。

1。

3 钢架吊装顺序锅炉钢架的安装以自下而上的顺序方式。

主钢架吊装必须逐层吊装逐层找正逐层验收，大板梁吊装前应对主钢架整体验收后才能进行。

副钢架吊装在第一层安装验收完毕后,其它各层吊装可选用分层式吊装方法直至顶层,整体验收。

M1280D/140t和FZQ-600自升塔式起重机的安装高度随着钢架的升高而升高，M1280D/140t 起重机在吊主钢架时附着于主钢架立柱,FZQ-600起重机在吊副钢架时附着于锅炉钢架的刚性平面，其高度在升高过程中满足各层钢架吊装的需要。

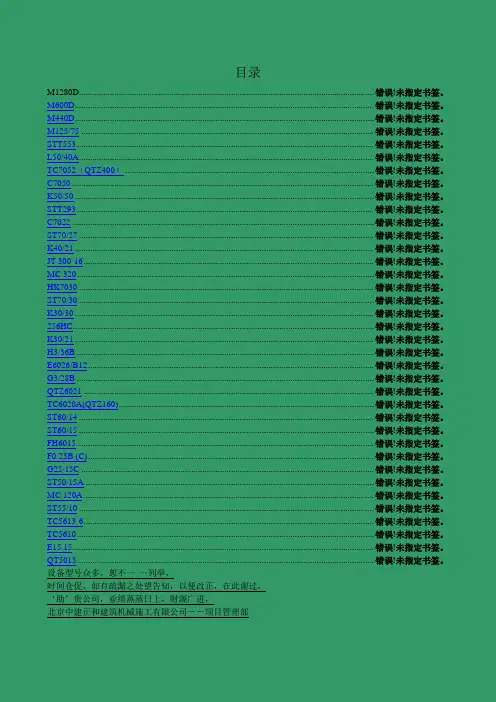

目录M1280D ...................................................................................................................................... 错误!未指定书签。
