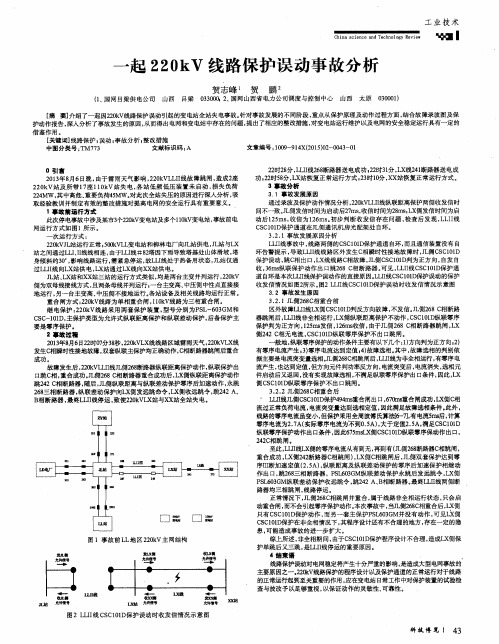

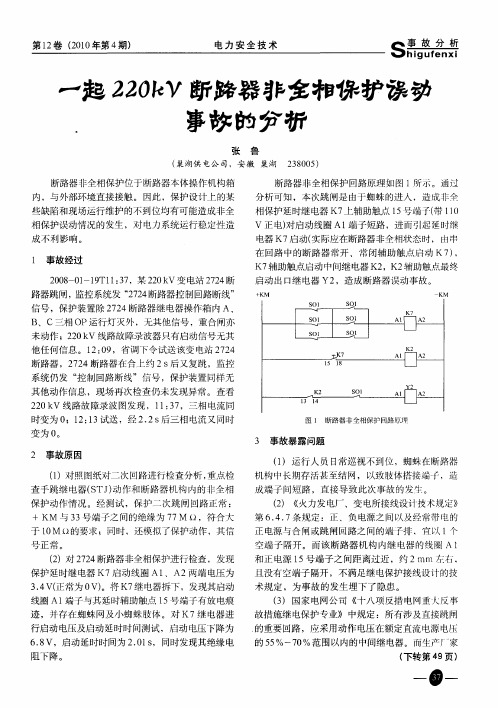

一起220kV线路保护误动作分析
- 格式:pdf
- 大小:145.68 KB
- 文档页数:2
220kV母线差动保护动作事故原因和改进措施220kV母线差动保护系统是电力系统中非常重要的保护装置之一,它主要用于保护母线的安全运行。
有时候母线差动保护会出现误动作或者延迟动作的情况,造成对电力系统的影响甚至事故。
本文将探讨220kV母线差动保护动作事故的原因和改进措施。
1. 设备故障:母线差动保护的设备故障是造成动作事故的主要原因之一。
设备故障可能包括差动保护继电器故障、电流互感器故障、信号线路故障等。
这些故障可能导致母线差动保护误动作或者延迟动作,从而影响电力系统的正常运行。
2. 参数设置错误:母线差动保护系统的参数设置非常重要,它直接影响着保护的性能。
如果参数设置错误,可能导致误动作或者延迟动作。
误将负载电流设置成过流动作值,容易引起母线差动保护的误动作。
3. 母线结构变化:电力系统中母线的结构可能会由于运行中的各种原因发生变化,如接触电阻增大、接触电阻不平衡等,这些变化可能导致母线差动保护的动作不准确,出现误动作或者延迟动作的情况。
4. 外部干扰:外部干扰可能来自电力系统内部的其他设备,也可能来自外部环境。
如果差动保护系统受到外部干扰,可能导致母线差动保护误动作或者延迟动作。
5. 操作误操作:差动保护系统的操作人员如果操作不当,可能会导致误动作或者延迟动作的发生。
误操作设置参数、误操作复归装置等。
二、改进措施1. 设备维护和检修:对母线差动保护的设备进行定期维护和检修是非常重要的。
通过定期检测和维修,能够及时发现设备的故障,保证差动保护系统的正常运行。
2. 参数设置优化:对差动保护系统的参数设置进行优化是防止误动作或者延迟动作的关键。
要根据实际情况,科学合理地设置差动保护的参数,避免参数设置错误导致的事故发生。
3. 检测母线结构变化:对母线结构变化进行实时监测和检测非常重要。
可以利用其他装置,如微机保护装置、遥测装置等进行监测,及时发现母线结构的变化,以及时调整差动保护系统。
4. 外部干扰抑制:为了防止外部干扰对差动保护系统的影响,可以采取一些抑制措施,如在信号线路中加装滤波器、隔离器等设备,有效抑制外部干扰。
摘要:文章介绍一起由于单侧电流互感器饱和引起的光纤差动保护误动事故,通过对保护误动原因的查找、分析,给出了几种防止电流互感器饱和的方法,以提高光纤差动保护的正确动作率。
关键词:光纤差动保护;电流互感器;ta饱和;保护误动引言光纤作为继电保护的通道介质,具有不怕超高压与雷电电磁干扰、对电场绝缘、频带宽和衰耗低等优点。
电流差动保护原理简单,不受系统振荡、线路串补电容、平行互感、系统非全相运行方式的影响。
差动保护本身具有选相能力,而且动作速度快,最适合作为主保护。
因此利用光纤通道构成的电流差动保护具有一系列的优点,得到了广泛的应用。
光纤电流差动保护是在电流差动保护的基础上演化而来的,基本原理也是基于克希霍夫基本电流定律,是测量两侧电气量的保护,能快速切除被保护线路全线范围内的故障,不受过负荷及系统振荡的影响,灵敏度高。
它的主要缺点是对电流互感器的要求较高,即要求线路两侧光差保护所使用电流互感器的传变特性一致,防止任一侧电流互感器饱和导致保护误动作。
本文通过对光差保护误动原因的查找、分析,给出了几种防止电流互感器饱和的方法,以提高光差保护动作的正确率。
1 故障简介线路ⅰ第一套保护(rcs-931)61ms b相电流差动保护动作、171ms 三相电流差动保护动作、208ms远方起动跳闸,第二套保护(csc103d)216ms远方跳闸出口;133ms断路器b 相跳闸、268ms断路器a、c相跳闸。
线路ⅰ对侧第一套保护(rcs-931)61ms b相电流差动保护动作、173ms远方起动跳闸、188ms 三相电流差动保护动作,第二套保护(csc103d)183ms 远方跳闸出口;110ms断路器b相跳闸、223ms断路器a、c相跳闸。
2 故障分析由于母线保护动作跳开两段母线,各断路器均三相跳开,因此未引起值班人员的重视。
对线路ⅰ两侧保护动作报告提取后,发现rcs-931保护b相电流差动保护动作,断路器b相先于a、c两相跳闸,初步判断为母线故障引起的光纤差动保护误动作。
对一起220KV线路故障保护动作行为的分析本文对一起220KV线路故障保护动作行为做了分析。
标签:微机保护保护算法精度速度1 概述2009年12月16日,石家庄电网某220KV变电站264线路发生A相线路瞬时性接地故障。
264RCS931BM电流差动保护、工频变化量阻抗保护动作,跳开264A相开关,重合闸动作,264A相开关重合,重合成功。
在此次故障中,PSL603GC保护只启动,没有保护动作出口。
保护动作情况兆通侧保护最快10ms动作。
RCS931BM型保护跳闸报告:10ms 电流差动保护跳A相11ms 工频变化量阻抗跳A相851ms 重合闸动作出口PSL603GC保护跳闸报告:1ms 差动保护启动859ms 重合闸动作出口2 分析由故障录波图可以看出,此次故障只持续了相当短的时间,南瑞的保护能正确动作,而南自的保护没有动作,可能的问题是出在两种装置的保护算法上存在的差异导致的此种结果的发生。
以下将分别列出两种保护的算法进行比较和分析:qRCS931BM装置主保护采用的是半波积分算法,当将半波积分当成一种保护算法时,不一定在短路10ms+TS时间后才开始计算,所以用半波积分算法,保护动作时间是非常快的。
而PSL603GC保护动作的算法为傅式全周算法,因此故障的持续时间非常短仅为10ms,因全周傅式算法有很好的滤波能力,但其数据窗需要一个周波加一个采样周期,响应时间较长,故对此次如此短的瞬间的故障响应能力不够导致保护只启动没有动作出口。
以下将详细分别介绍两种保护算法的原理:2.1 全周傅里叶算法傅式算法的基本思想来自傅里叶级数,它假定被采样信号时一个周期性的时间函数,除基波外还含有不衰减的直流分量和各次谐波。
设该周期信号为x(t),它表示为各次谐波分量的叠加,这表明一个周期函数x(t)的各次谐波可以看成振幅分别为XS和XC的正弦量和负弦量的叠加。
根据傅氏级数原理,当已知周期函数x(t)时,可以求其m次谐波分量的正弦和余弦系数式中:T为x(t)时的周期,继电保护中感兴趣的是基波分量(m=1)因此基波分量的正弦和余弦分量的系数为求上边的积分可以采用梯形和矩形法,设每一周采样N点,则一周内各采样点分别为n\n-1\n-2,对应的采样值就是在这些点上的x(t)函数值x(n)、x(n-1)、x(n-1),将上面积分式中的sinwt及coswt也进行离散化,于是有矩形法:可见它们就是非递归离散系统的一般表达式,此式可用于编程。
浅析一起220kV线路故障两套保护动作不一致摘要:以韶钢一条220kV线路发生故障时的动作情况,分析了同一线路两套保护装置动作行为不完全一致的原因分析。
关键词:线路保护;重合闸;高阻接地一、事故简介2018 年 09 月 26 日 10 时 39 分 48 秒左右,220kV 马柏线发生区内高阻接地故障,两侧主一保护RCS‐931BM 未跳闸,仅重合闸动作;两侧主二保护RCS‐931BM电流差动保护选跳A 相,随后重合成功,线路恢复运行,未对现场生产产生影响。
二、线路两侧RCS‐931BM 保护装置动作行为分析柏山站和马坝站故障线路采用的综保装置是南瑞RCS-931系列的产品,故障前 #1、#2主变三侧开关正常运行,220kV系统分列运行;35kV系统分列运行具体动作行为如下表:1、对两侧保护故障录波情况进行分析,两侧录波数据如下所示:图1 马坝线侧录波数据所示图2 柏山站侧录波数据所示从录波数据可以看出,本次故障应为缓慢发展的高阻接地故障,马坝侧 A 相电流缓慢增加,零序电流和零序电压逐步增大;而柏山侧为非接地系统,该侧无零序电流。
2、在故障缓慢发展期间,马坝侧零序电流大于启动定值,该侧主一主二保护均正常启动;柏山站侧装置无零序电流,启动条件未能满足。
由于柏山侧启动晚,仅对跳闸前的差动电流进行分析,将柏山站侧的电流折算至马坝侧,A 相差动电流和零序差动电流如图 3 所示:图3 柏山侧录波器数据由图 3 可以看出,A 相差动电流为 2.8A 左右,大于差动电流低定值,但是由于柏山站侧保护装置未启动,马坝侧保护装置收不到对侧的允许信号,相电流差动不能动作。
对于经高过渡电阻接地故障,一侧保护装置可能无法启动的情况,零序差动继电器具有较高的灵敏度,当本次故障电压特征明显,零序差动保护可以不经对侧允许信号动作,零差动作需满足如下条件:1) 零序差流和相差流均满足零序差动动作条件;2) 系统零序电压存在不平衡特征,即启动后零序电压与启动前相比大于 1V。
220kV母线差动保护动作事故原因和改进措施随着电力系统的发展,母线差动保护在电力系统中起到了非常重要的作用。
这项保护存在一些问题,可能会导致事故的发生。
本文将讨论220kV母线差动保护动作事故的原因,并提出改进措施。
母线差动保护动作事故的原因主要分为两类:设备故障和操作失误。
设备故障包括当前变压器的差动保护、CT、PT等设备出现了问题,可能导致误动作;操作失误则是因为操作人员在差动保护配置、测试、运行等方面出现了错误。
针对设备故障导致的误动作,可以采取以下措施来进行改进:1. 定期检查保护设备的运行状态和性能,及时发现问题并进行维修或更换;2. 加强对保护设备的维护和保养,保持设备的正常运行状态;3. 可以在变压器差动保护中加入检测电路,对变压器进行故障检测,及时发现异常并进行处理;4. 加强对差动保护设备的测试和校验,保证其准确可靠的运行。
1. 加强对差动保护操作人员的培训和教育,提高其操作技能和意识;2. 确保操作人员严格按照操作规程进行操作,避免操作失误;3. 加强对差动保护配置的审查和审计,保证配置的正确性和合理性;4. 提供操作人员与保护设备交互界面的友好性,降低操作失误的可能性。
除了以上改进措施外,还可以考虑引入新的技术和手段来提高母线差动保护的可靠性和准确性:1. 引入智能化技术,如人工智能、模糊逻辑等,提高差动保护系统的智能化程度,减少误动作的发生;2. 可以通过差动电流、差动电压以及其他参数的综合分析来进行差动保护的判定,提高保护的准确性;3. 引入在线监测技术,对母线差动保护设备进行实时监测,及时发现异常情况并做出相应处理。
220kV母线差动保护动作事故的发生主要由设备故障和操作失误导致。
通过定期检查、维护和保养保护设备,加强培训和教育操作人员,改进配置审查和审计,引入新的技术和手段等措施,可以明显提高差动保护的可靠性和准确性,减少事故的发生。
