(此文档为word格式，下载后您可任意编辑修改！)兰州理工大学技术工程学院室外综合管网改扩建工程第一部分【施工组织设计】第一章编制说明及编制依据一、编制说明对承建本工程，我公司具有极大的热忱，对与建设单位的合作充满诚挚的意愿。
在收到中标通知后，我公司组织有关人员认真阅读图纸，仔细了解现场情况，编制《施工组织设计》。
本《施工组织设计》是指导兰州理工大学技术工程学院室外综合管网改扩建工程施工的纲领性文件，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环保、季节性施工等诸多因素做了充分考虑，突出其科学性、适用性及针对性。
在工程实施前还要编制详细的实施性施工组织设计、施工方案、措施及作业指导书，指导工程施工，确保规定时间内完成工程的全部施工内容，并使该工程质量评定等级全部达到合格标准，并力创市优。
我们承诺，我们会克服一切困难，发扬我公司的优良传统，全力以赴，配备一流的人员班子、一流的技术、一流的材料、一流的施工机具，以雄厚的企业整体实力为依托、精良的技术装备和丰富的管理经验为后盾，根据提供的资料进一步优化施工方案，以先进科学的施工管理技术，更加合理地调动各种资源，保证以优良的质量、快捷的工期、优良的施工管理水平和优良的服务，按时交出令建设单位满意的工程。
在施工中，我公司本着对建设单位高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。
制定环保措施，控制噪音尘埃污染，减少投诉；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。
同时，在施工中力争“少花钱、多办事、办实事”，将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的，更好更快地交出让建设单位满意的精品工程。
二、编制依据1、由发包人提供的中国市政工程西北设计研究院有限公司的兰州理工大学技术工程学院室外管网改扩建工程全套图纸。
室外管道支架钢结构工程施工组织设计一、工程概况本工程是石化企业新建的室外管道支架钢结构工程，总长约1000米，包括以下几项主要工作内容：管道支架基础开挖、钢柱、钢梁安装、连接件焊接、验收试压等。
二、工程组织设计原则1.安全第一：在施工过程中，注重安全，确保工人的人身安全和工地的安全。
2.质量为先：严格按照设计图纸和规范要求进行施工，保证工程质量达到设计要求。
3.高效率：合理组织施工流程，提高工作效率，确保项目按时完成。
4.环保节能：合理利用资源，减少对环境的影响。
三、组织管理机构设置1.项目经理：负责全面协调和管理工程施工的各项事务，包括人员安排、施工进度控制、质量控制等。
2.技术员：负责编制和落实施工组织设计方案，监督和检查施工质量。
3.安全员：负责工地的安全管理，制定安全操作规程，保障施工人员的生命财产安全。
4.施工队：负责具体的施工工作，按照工艺要求进行施工操作。
四、施工工序及主要措施1.管道支架基础开挖(1)施工前，清理施工现场，确保施工区域的安全。
(2)根据设计要求，确定管道支架基础的开挖尺寸和深度。
(3)进行开挖施工，注意防止土方塌方和施工安全。
(4)按照设计要求进行基础的加固和垫层的铺设。
2.钢柱、钢梁安装(1)进行钢柱、钢梁的运输，保证运输过程中的安全。
(2)根据设计要求进行支架基础的布置和定位。
(3)进行钢柱、钢梁的安装，注意检查安装工艺和焊接质量。
(4)定期检查安装质量，保证支架的整体稳定性。
3.连接件焊接(1)进行焊接前，检查焊接设备和材料的质量。
(2)按照设计图纸确定连接件的位置和连接方式。
(3)进行焊接工艺的选择和焊接操作。
(4)检查焊缝质量，确保焊接接头的牢固性和密封性。
4.验收试压(1)完成施工后，对管道进行清理，并清理施工现场。
(2)进行管道系统的检查和试压操作，确保系统的正常使用。
(3)对试压结果进行评估，记录检测数据和试压过程。
五、安全措施1.进入工地必须佩戴安全帽、安全鞋等个人防护装备。
室外管网施工组织设计一、工程概况该项目城市的室外供水管网改造工程，主要包括供水管道的更换和维修，支管的增设和调整，以及管网的联网和监测系统的建设。
工程总投资为5000万元，工期为12个月。
二、施工原则和目标1.施工原则：a.安全第一，要严格按照国家有关安全生产法规进行施工，确保施工过程中的安全；b.质量为重，严格按照国家标准和规范进行施工，确保施工质量；c.环保节能，采用环保材料和节能措施，减少对环境的影响；d.科学施工，按照系统工程管理的要求进行施工，提高施工效率。
2.施工目标：a.按照合同规定的质量要求完成工程，确保供水管道安全可靠；b.按计划完成施工，保证工程进度；c.控制成本，合理利用资源，确保工程财务安全；d.做好环境保护工作，减少对环境的影响。
1.施工作业拆分：a.地下水管道施工：包括管道开挖、铺设管道、管道连接、管道回填等；b.管道维修：包括旧管道的拆除、新管道的更换和修补等；c.支管增设和调整：根据实际需要增设和调整支管，包括支管的开挖、铺设和连接；d.管网联网和监测系统建设：包括管网联通和监测系统的建设和调试。
2.施工组织架构图：a.项目经理：负责整个工程的施工组织和管理，协调各个部门和工种；b.技术员：负责工程的技术支持和施工方案的编制；c.经理助理：负责项目的协调和安排，为项目经理提供协助；d.现场施工队：负责具体的施工作业，包括挖掘、铺设、连接等；e.质量监督员：负责对施工质量进行监督和检查；f.安全监督员：负责施工现场的安全监督和事故预防；g.环境保护员：负责对施工现场的环境保护和污染防治。
3.施工工期安排：a.地下水管道施工：总计划为6个月，具体划分为：管道开挖2个月，管道铺设2个月，管道连接和回填2个月；b.管道维修：总计划为3个月，具体划分为：旧管道拆除1个月，新管道更换和修补2个月；c.支管增设和调整：总计划为1个月，具体划分为：支管开挖和铺设2周，支管连接和调整2周；d.管网联网和监测系统建设：总计划为2个月，具体划分为：管网联通1个月，监测系统建设和调试1个月。
室外管网工程施工组织设计
有详细的组织架构以及施工程序。
1.组织架构
（1）总部：指派施工项目经理及相关项目工程师，全面负责本工程
的施工组织，质量控制，安全文明施工，把握全过程的工作；
（2）施工单位：由施工队长领导的分队，按照系统分工，施工室外
管网；
（3）监理单位：由室外管网工程技术经理领导的监理分队，对施工
现场的工作进行专业技术监督和指导；
（4）设计单位：由室外管网工程设计师领导的设计分队，负责确保
施工工作的精确度和优质度，提供技术施工方案的支持。
2.施工程序
（1）材料准备：购买或配送合规材料，包括钢筋，水泥，砂子，其
他辅材，预拌混凝土，及室外管网等；
（2）准备施工现场：准备好工作台，施工物品，测量工具，防护用具；
（3）安装支架：按设计要求，安装支架，并将支架连接牢固；
（4）焊接管网：根据设计图纸，焊接按照系统规则，安排合理的管
路孔，进行焊接，保证结构稳定；
（5）充水检测：填充水到管道，逐一检测水压，确保管路没有漏水，检测水温：确定管道是否有裂。

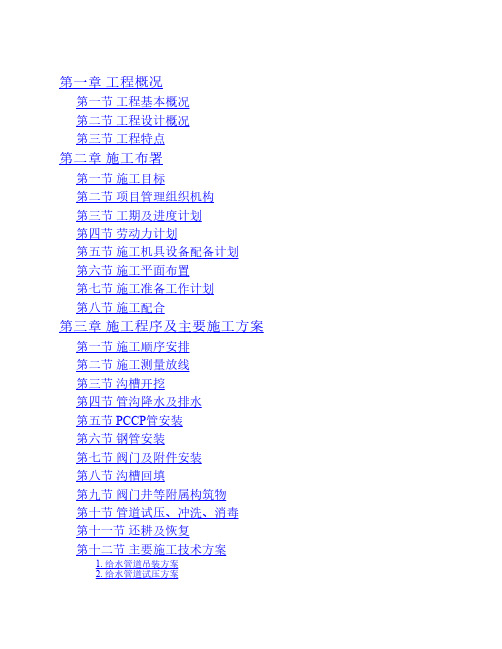

第一章工程概况第一节工程基本概况第二节工程设计概况第三节工程特点第二章施工布署第一节施工目标第二节项目管理组织机构第三节工期及进度计划第四节劳动力计划第五节施工机具设备配备计划第六节施工平面布置第七节施工准备工作计划第八节施工配合第三章施工程序及主要施工方案第一节施工顺序安排第二节施工测量放线第三节沟槽开挖第四节管沟降水及排水第五节 PCCP管安装第六节钢管安装第七节阀门及附件安装第八节沟槽回填第九节阀门井等附属构筑物第十节管道试压、冲洗、消毒第十一节还耕及恢复第十二节主要施工技术方案1. 给水管道吊装方案2. 给水管道试压方案3. 穿越鱼塘施工方案4. 穿越东风渠施工方案5. 穿越磨盘山道路施工方案第十三节冬季施工技术措施第四章技术管理措施第一节技术管理第二节标准规范第五章质量控制措施第一节质量控制措施第二节质量控制要点及措施第六章安全文明措施第一节安全管理第二节文明施工管理第1章工程概况第1节工程基本概况1、工程名称及性质：工程名称：**建设单位：**公司设计单位：**设计院2、工期要求：**招标文件要求，该工程自**日开工，**日竣工，工期**天（日历天）为评价标准，应以工期提前至**天进行计划和组织。
3、工程主要施工工程范围：**工程的**～**（**）段，全长**米，采用DN2400PCCP管，在桩号**处与已施工段**处相接。
主要实物工程量见附录六。
4、工程地点、地理环境：该工程位于**。
施工区域内多处穿越道路及农田农灌沟渠，多处管段从鱼塘下穿过，在**～**段从东风渠下穿过，同时还多处穿越农房及厂房。
第2节工程设计概况本段管线为**工程1、管线设计：沿线敷设一条DN2400PCCP给水管，起点桩号为**，终点桩号为**，接已施工**与**DN2400管，管线全长**米。
2、规划位置：从**至**之间。
3、地质情况：该地属于**地，多属膨胀土区，其揭露层为第四系全新统人工填土，第四系中上层更新统冲洪积层。
1前言1.1编制目的1.2编制依据1.3适用范围1.4集团质量方针、职业健康安全与环境方针2工程概况2.1工程综述2.2工程构成2.3施工现场条件3施工组织部署3.1项目管理目标3.2施工组织3.3施工准备3.4劳动力计划3.5机械使用计划3.6材料组织计划4主要单位工程和分项工程施工方案4.1室外管网施工方案4.2道路方案4.3雨水管道工程5施工平面布置5.1施工道路及场地5.2施工用水5.3施工排水5.4施工用电6施工进度及工期保证措施6.1 工期目标6.2 施工进度控制与保证措施7 季节性施工措施7.1 冬期施工技术措施7.2 雨期施工技术措施8 质量控制措施8.1 质量承诺8.2 质量管理体系8.3 产品实现流程图8.4 施工阶段的质量控制措施8.5 主要分项质量控制措施8.6 冬期施工的质量控制8.7 雨期施工质量控制8.8 质量通病防治措施8.9 成品保护措施9 职业健康安全控制措施9.1 安全目标9.2 安全保证体系9.3 安全管理保证措施9.4 现场针对性安全技术措施10 环保、消防、降噪、文明及降低成本的合理化建议10.1 环保措施10.2 消防措施10.3 降噪措施10.4 文明施工措施10.5 降低成本的合理化建议11 采用新技术、新材料、新工艺、新设备附表 1 拟投入的施工机具、设备计划附表 2 拟投入的检测及测量器具附表 3 临时占地计划附表 4 平面图附表 5 进度计划1 前言1.1编制目的施工组织设计是指导建筑施工全局，统筹规划建筑施工全过程，协调理顺各方面关系，正确指导施工过程的纲领性技术文件；是对整个施工过程的总设计、总指导。
使建筑施工活动协调有序，提高工作效率，达到缩短工期, 降低成本，争创优质的目的。
b5E2RGbCAP全面贯彻执行公司三个体系文件内容，制定工程质量、安全、工期，文明施工保证措施；组建项目工程质量、安全、环境、工期保证体系；编制有针对性，可靠性，可操作性和指导性的的专项施工方案；对工程项目施工目标的实现进行全程策划，确保工程目标与顾客要求相一致，并作为指导工程项目从施工准备到竣工验收全过程的综合性技术经济文件，也是项目管理人员的指导书。
室外道路及管网工程施工组织设计方案1. 引言本文档将介绍室外道路及管网工程施工组织设计方案。
该方案旨在确保施工过程的安全、高效，并最大限度地减少对现有道路和管网的干扰。
本文将包括项目背景、施工目标、组织结构、施工过程、安全措施等方面的详细信息。
2. 项目背景室外道路及管网工程施工是为了改善城市交通系统和基础设施。
该项目涉及到道路建设、管道铺设和相关设施的安装等多个方面。
施工过程需要充分考虑周边环境、交通流量、土质条件等因素，以确保施工的顺利进行。
3. 施工目标本施工组织设计方案的主要目标如下：•安全施工：确保工人和周边居民的安全，在施工过程中遵守相关的安全标准和规定，采取必要的安全措施。
•高效施工：合理规划施工进度，优化施工方法和流程，提高施工效率，尽快完成工程。
•最小干扰：最大限度地减少对现有道路和管网的干扰，确保交通的畅通和正常运营。
•质量控制：对施工过程进行严格监控和质量控制，确保施工质量符合设计要求和标准。
4. 组织结构为了有效管理室外道路及管网工程施工，需要建立合理的组织结构。
以下是本项目的组织结构：4.1 项目经理项目经理是该项目的负责人，负责项目的整体规划、组织和协调。
项目经理需要具备相关的技术和管理能力，并能有效沟通协调各个施工团队和相关方。
4.2 施工团队施工团队由多个专业的工程师、技术人员和劳动力组成。
每个团队负责具体的施工任务，包括道路建设、管道铺设、设备安装等。
施工团队需要密切合作，并遵循相关的施工规范和标准。
4.3 监理人员监理人员负责监督和检查施工过程，确保施工符合设计要求和标准。
监理人员需要具备相关的专业知识和经验，能够及时发现和解决问题。
4.4 安全人员安全人员负责监督和管理施工现场的安全工作。
他们需要制定安全方案，并进行安全培训和指导。
安全人员有责任确保施工过程中不发生意外事故。
5. 施工过程在进行室外道路及管网工程施工时，需要按照以下步骤进行：5.1 前期准备前期准备阶段主要包括项目调研、资源准备、资料整理等。
室外道路及管网工程施工组织设计方案一、工程概况：本工程为室外道路及管网工程，主要包括道路洞挖、管网铺设、路面整理等。
工程地点为XX市区T路段，总工期为6个月。
本方案将从工程准备、施工流程、安全管理等方面进行详细设计。
二、工程准备阶段：1.制定详细的施工计划，确定各个施工阶段的时间节点和目标。
2.成立项目管理团队，明确各个岗位的职责，确保施工的顺利进行。
3.调研工程现场地质情况，制定相应的施工方案和风险控制措施。
4.提前采购所需的人员和物资，并进行仓储管理，确保施工过程中的供应。
5.制定施工安全管理制度，对工人进行培训，确保施工期间的安全。
三、施工流程：1.道路洞挖：首先进行现场测量和标示，确定挖洞的尺寸和位置，然后进行挖掘作业。
根据地质条件，选择相应的挖掘机和爆破作业，并配合使用排水泵进行排水。
挖掘完毕后，进行现场清理和边坡整理。
2.管网铺设：根据设计图纸进行管网的敷设。
首先进行管道的开挖和沟槽整平，再进行管道的铺设。
根据需要，可以使用各种铺设工艺，如直埋、架空或管道隧道。
铺设完毕后，进行管道连接和试压测试。
3.路面整理：在道路洞挖和管网铺设完成后，进行路面整理工作。
首先进行路基处理，包括调整路基高程和盲沟的开挖。
然后进行路面铺设，根据设计要求选择合适的材料，如沥青混凝土或水泥混凝土，进行压实和养护。
最后进行路面标线和交通设施的安装。
四、安全管理：1.制定详细的安全操作规程，明确各个工序的安全要求和操作规范。
2.设置施工现场的警示标志，划定施工区域和安全通道，确保工人和过往车辆的安全。
3.定期进行安全培训，提高工人的安全意识和技能，确保施工期间的安全。
4.配备必要的安全设施，如安全帽、防护眼镜、手套等，并定期检查和更换损坏的设施。
5.进行安全巡查和记录，及时发现和处理安全隐患，确保施工期间的安全。
五、质量管理：1.制定详细的施工技术规范，明确各项施工工艺和质量要求。
2.进行质量检查和监督，及时发现和纠正施工中的质量问题。
厂区给排水系统及室外管网配套工程施工组织设计方案1. 引言本文档旨在提供厂区给排水系统及室外管网配套工程施工组织设计方案。
该方案旨在确保项目的顺利进行和高质量的施工，包括工程组织结构、施工方法、安全管理以及质量控制等方面的要求。
2. 工程组织结构2.1 项目团队项目团队由专业的工程管理人员、技术人员和施工人员组成。
团队成员应具备相关工程经验和资质，能够有效地协调和管理施工过程。
2.2 职责分工各团队成员应明确自己的职责，并协调合作。
工程管理人员负责项目计划和进度的制定，技术人员负责施工图纸的解读和技术指导，施工人员负责具体的施工工作。
3. 施工方法3.1 土方与基础工程根据设计要求和土质特点，选择合适的土方开挖和基础施工方法。
确保基础稳固可靠，以满足工程的要求。
3.2 管道安装按照设计图纸和要求进行管道的安装，确保管道连接牢固，防止漏水和渗漏。
3.3 设备安装按照设备安装方案进行设备的安装和调试工作，确保设备能够正常运行。
4. 安全管理4.1 施工现场安全制定详细的施工现场安全管理措施，并确保所有人员严格遵守。
定期进行安全教育和培训，提高施工人员的安全意识和技能。
4.2 施工材料安全对使用的施工材料进行严格的质量检查，确保材料符合相关标准和要求。
4.3 防火与防爆措施在施工过程中，采取必要的防火和防爆措施，确保施工过程的安全。
5. 质量控制5.1 质量检查对施工过程中的关键环节进行质量检查，确保施工质量符合要求。
5.2 质量记录建立详细的质量记录，包括施工过程中的检查记录、材料使用记录等，以备后期查验。
6. 总结本文提供了厂区给排水系统及室外管网配套工程施工组织设计方案。
通过合理的工程组织结构、科学的施工方法、严格的安全管理和质量控制，可以确保施工项目的顺利进行和高质量的完成。
一. 编制说明及工程概况 1. 1编制说明 本施工组织设计是依据建设单位提供施工图、国家有关施工规范及验收标准等进行编制的。本施工组织设计针对施工的主要工序施工方法、人员机具设备安排、进度计划安排及质量保证措施、安全文明施工措施等方面进行阐述说明。 1. 2编制依据 1.《给水排水管道工程施工及验收规范》GB50268－97 2.《建筑给水排水及采暖工程施工质量验收规范》GB50242－2002 3.《建筑电气施工质量验收规范》GB50303－2002 4.《电气装置安装工程低压电器施工及验收规范》GB50245－96 5.《电气装置安装工程爆炸和火灾环境电气装置施工及验收规范》GB50257－96 6.《自动喷水灭火系统施工及验收规范》GB50261－96 7.《现场设备、工业管道焊接工程施工及验收规范》GB50236－98 8.《工业金属管道工程施工及验收规范》GB50235－97 9.《工业金属管道工程质量检验评定标准》GB50184－93 10.《机械设备安装工程施工及验收通用规范》GB50231－98 11.《工业设备及管道绝热工程施工及验收规范》GB50264－97 12.《城镇燃气设计规范》GB50028－93 13.《城镇燃气输配工程施工及验收规范》CJJ33-89 14.《某燃气输配工程施工及验收规定》（BMG-1包括BMG-补2、补3） 15.《98系列建筑标准图集》（燃气工程98S8） 16. 施工图及招标文件说明 17.国家、地方其他相关的规范、标准及法律、法规、技术文件标准 1.3工程简介 本工程为某汽车股份有限公司三期厂区地下管网工程（项目编号：GW0603-JSB413）。包括厂区雨水管道系统、污水管道系统、消防外网管道系统、自来水系统、复用水系统、天然气系统以及厂区路灯工程等。 工程位于某朝阳南大街2266号某汽车股份有限公司三期厂区内。 二．工程施工布署 2.1施工工期及施工进度计划 本工程计划于2006年4月18日开工，2006年7 月18日竣工，我方保证按期完工。 施工进度计划详见施工进度计划表（附页1） 2.2项目组织机构 针对本项工程施工的特点，我公司将本工程列为重点工程，该项目实施项目法管理，由项目经理对工程进度、质量、成本等进行有效控制，项目经理组建精干的项目部，负责本项工程的施工及管理工作，项目部主要成员设置见表1： 表1 项目部主要成员一览表 序号 姓名 职务 职称 备注 1 项目经理 工程师 2 施工负责人 工程师 3 技术负责人 工程师 分管雨、污水、燃气 4 电气负责人 助 工 分管路灯电气、临电 5 技术负责人 助 工 分管消防、复用水、给水 6 工 长 技术员 管雨、污水、燃气、消防、复用水、给水 7 质量安全员 工程师
8 经营预算员 助 工 9 经营预算员 工程师 10 材料机管员 助 工
2.3拟投入本工程的主要施工机具设备 表2 拟投入本工程的主要施工机具设备表 序 号 名 称 型 号 数 量 备 注 1 挖掘机 WY-100 1台 2 搅拌机 GD350 1台 3 运管车 JN291 2台 4 吊车 QY16 1台 5 经纬仪 J2 1台 6 水准仪 DS3 1台 7 潜水泵 3″ 3台 8 导链 5ｔ 4条 9 千斤顶 50ｔ 4台 10 蛙式打夯机 － 6台 11 振动棒 － 4条 12 对讲机 － 6台 13 绝缘摇表 1kV 1台 14 接地摇表 0.5 kV 1套 15 万用表 0.5kV 1块 16 工程钻 ф250 1台 17 跨顶 50ｔ 4台 18 空压机 6m3 1台
2. 4劳动力使用计划 劳动力使用计划及进场计划曲线见图1： 66
58
60
50 51
人数（人） 47 40 34 30 33 20 13 11
10 0 10 20 30 40 50 60 70 80 90 时间（天）
图1 劳动力进场计划曲线图
表3 劳动力使用计划表
三． 主要工序施工方法及技术措施 3.1工程测量 3.1.1 根据建设单位提供的城市平面控制网点的位置、编号、精度等级及其坐标和高程数据，确定线位和高程。将管线的中线桩和水准点用平移法
时间 工种 10 20 30 40 50 60 70 80 90
瓦 工 1 6 9 9 9 9 4 1 1 混凝土工 2 4 4 4 4 4 4 2 1 焊 工 1 1 2 5 5 5 4 3 1 管道工 2 4 4 10 10 10 6 5 2 电 工 2 2 2 2 12 12 12 12 2 起重工 1 2 2 2 2 2 1 1 0 辅助工 4 14 24 26 24 24 20 10 4 合 计 13 33 47 58 66 66 51 34 11 设置于线路施工操作范围之外便于观察和使用的部位。 3.1.2 根据施工图上坐标位置，用经纬仪先放出管网主干线的位置，然后确定支架、地沟及检查井位置，并按各节点编号设置控制桩。干线起点、终点、中间各转角点均应设控制桩。管网中的固定支架、检查井等可在管线定位后用钢尺测量的方法确定。直线段中线桩间距不应大于50m，根据地形条件应适当加桩。 3.1.3由于管道中心桩在施工中要被挖掉，为了便于恢复中线及构筑物的位置，在施工时不受干扰，在易于保存桩位的地方，测设施工控制桩，中线控制桩测设在中心桩的延长线上，附近有永久建筑时可设在建筑物上。 3.1.4管网中心线距离用钢卷尺丈量，在有坡度地方丈量时，进行倾斜修正，距离相对误差不应大于1/1000。 3.1.5对于不能直接丈量的地段，采用布设简单图形（双三角和菱形）丈量基线，间接求距。 3.1.6管线定位完成后，控制点应按顺序编号，主要的中心桩应进行加固或安放标石，并做好控制点的坐标记录。 3.1.7在管网起点、终点等部位的附近，应留临时水准点，管网临时水准点间距40～50m一个，临时水准点标志应明显、安放稳固。 3.2土方工程 3.2.1土方开挖采用机械开挖，对于小型的基坑、沟槽或少量零星土方采用人工开挖。机械开挖时，为了不破坏基底土的结构，应在基底设计标高以上预留200㎜土层，验槽前采用人工清底至设计标高。如人工开挖后不能立即铺设管道时，应保留150～200㎜余量，待铺设管道工序开始前挖除。 沟槽开挖过程中应控制其质量达下列要求: 表4 沟槽开挖质量要求表 （单位：㎜） 序号 项 目 允许偏差 检查频率 检查方法
范围 点数
1 槽 底 ±20 20000 1 水准仪测量 2 中心线每侧槽底宽 不小于规定宽度 20000 挂中心线用尺测量 3 沟槽边坡 不小于规定坡度 20000 用坡度尺检测
3.2.2施工中要经常测量和复核平面位置，标高和边坡度是否和设计相
符。 3.2.3开挖应从上到下分层分段依次进行，随时保持一定的坡势，防止地面水流入挖方场地或基坑。 3.2.4弃土堆坡脚至挖方上缘有一定的距离以保持边坡的稳定。 3.2.5根据土方平衡调配计算，挖填配合，重复减少搬运。 3.2.6检查井安装 检查井在砌筑砖时应采取防护措施土方开挖放坡不小于1：0.5，搭设独立脚手架，脚手架的搭设包括对两侧土方的防护，作成井字脚手架两侧用木垫板或槽钢防护，检查井砌砖砂浆必须饱满,砌筑砂浆必须符合设计要求，砌筑平整，错缝不得有通缝,每天的砌筑高度不超过1.2～1.5m，根据检查井的中心和标高掌握井的垂直高度不超过10mm，并及时用垂线检查，50cm砌筑水平灰缝厚度不大于± 8mm。检查井设计要求内外抹灰，不得在砌筑时随砌随抹来代替抹灰。抹灰时必须搭设内脚手架，架体高度必须满足砌筑要求。在砌筑检查井及在检查作业过程中必须派专人进行安全监护检查。 3.2.7沟槽、井室主体结构经隐蔽验收合格及竣工测量后，应及时回填土。 3.2.8回填前，应先检查和修补管道防腐外层的破坏处，并检查墙体强度、抗渗等级，确保构筑物安全。 3.2.9回填土时应无积水。 3.2.10沟顶以上500mm以内不得回填大块的石块或砖块等杂物。 3.2.11回填土应分层铺设，分层夯实，采用机械夯实，每层回填厚度250-300mm。 3.2.12井室回填要注意以下几点： （1） 需待砌体水泥砂浆强度达到设计要求后回填； （2） 井室周围回填应和管道沟槽回填同步进行； （3） 回填材料压实后应和井壁紧贴。 3.3.3基础施工 3.3.3.1排水基础类型 管道基础应由两部分组成，即管座和基础。管座包围管道形成的中心角越大，则基础所受的单位面积的压力和地基对管子作用的单位面积的反作用力越小，本工程中心角为120°、180°。
图2. 120°管道中心包角图 3.3.3.2管道基础施工的注意事项 a. 基础施工前必须复核坡度板的标高，一般在沟槽底部每隔4m左右打一样桩，用样桩控制挖土面、垫层面和基础面。 b. 管道基础的砂垫层应按规定的沟槽宽度满堂铺筑、摊平、拍实。 c. 在砂垫层上安装混凝土基础的侧向模时，应根据管道中心位置在坡度板上拉出中心线，用垂球和搭马（宽度和混凝土基础一致）控制侧向模板的位置。搭马每隔2.5安置一个以固定模板之间的间距。搭马在浇筑混凝土后方可拆除，随即清理保管。 d. 混凝土基础侧向模板应具有一定的强度和刚度，一般可选用钢撑板、
