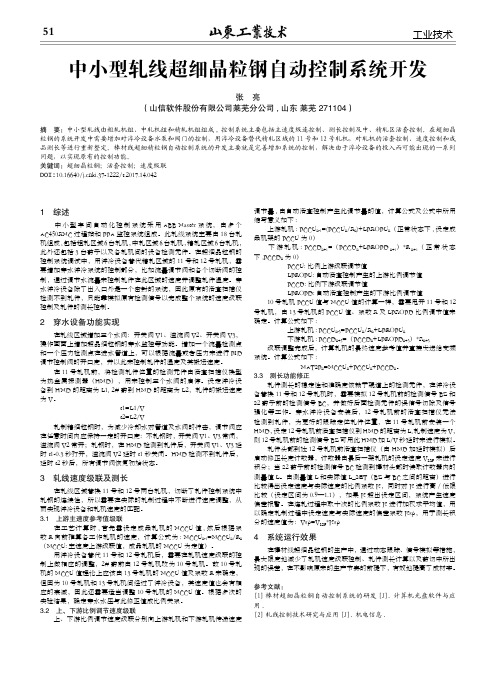

51工业技术1 综述 中小型车间自动化控制系统采用ABB Master系统,由多个AC450RMC过程站和PPA监控系统组成。
此轧线系统主要由18台轧机组成,包括粗轧区域6台轧机,中轧区域6台轧机,精轧区域6台轧机,此外还包括3台剪子以及各轧机间的设备检测元件。
在超细晶粒钢的控制系统调试中,用淬冷设备替代精轧区域的11号和12号轧机,需要增加穿水淬冷系统的控制部分,比如流量调节阀和各个切断阀的控制,通过调节水流量来控制轧件在此区域的速度并调整轧件温度。
穿水淬冷设备除了出入口外是一个密封的系统,因此原有的活套扫描仪检测不到轧件,只能靠模拟原有检测信号以完成整个系统的速度级联控制及轧件的测长控制。
2 穿水设备功能实现 在轧线区域增加三个水阀:开关阀V1、溢流阀V2、开关阀V3,操作画面上增加超晶细粒钢的穿水监控等功能。
增加一个流量检测点和一个压力检测点在进水管道上,可以根据流量或者压力来进行PID 调节控制阀的开口度,并以此来控制轧件的温度及其搬运速度。
在11号轧机前,将检测轧件位置的检测元件由活套扫描仪换型为热金属探测器(HMD),用来控制三个水阀的启停。
设定淬冷设备到HMD的距离为L1, 2#剪到HMD的距离为L2,轧件的搬运速度为V。
t1=L1/V t2=L2/V 轧制精细粒钢时,为减少冷却水对管道及水阀的冲击,调节阀应在任意时间内应保持一定的开口度:不轧钢时,开关阀V1、V3常闭,溢流阀V2常开;轧钢时,在HMD检测到轧件后,开关阀V1、V3延时t1-0.3秒打开,溢流阀V2延时t1秒关闭。
HMD检测不到轧件后,延时t2秒后,所有调节阀恢复初始状态。
3 轧线速度级联及测长 在轧线区域替换11号和12号两台轧机,切断了轧件控制系统中轧钢的连续性,所以需要在实际的轧制过程中不断进行速度调整,从而实现淬冷设备和轧机速度的匹配。
3.1 上游主速度参考值级联 在工艺计算时,首先需设定成品轧机的MCCU值,然后根据系数R向前推算各工作轧机的速度,计算公式为: MCCU n-1=MCCU n/R n (MCCU:主速度上游级联值,成品轧机的MCCU为定值)。
180棒材生产线精整区自动控制系统改造发布时间:2022-11-13T09:32:36.853Z 来源:《科学与技术》2022年14期7月作者:张浩[导读] 本文主要针对180棒材的生产线的精加工设备存在的问题张浩宝武杰富意特殊钢有限公司广东省韶关市 512000摘要:本文主要针对180棒材的生产线的精加工设备存在的问题,提出一种改进的自动化控制系统,本方案既能降低工人操作失误,又能保障人员和设备的安全,同时还能有效地提高工作效率。
关键词:180棒材生产线;精整区;自动控制引言钢铁工业是我国国民经济的重要支柱产业,而钢筋又是建筑业不可缺少的重要原料,随着建筑业的发展,钢材的需求量也在快速增加,传统的钢筋生产线已不能满足日益增加的需求。
采用全自动化的棒料生产线,能够使生产效率得到极大的提升,从原来的几米/秒的加工速度提升到40多米/秒。
此外,自动化控制也使人员和设备的安全得到很大的改善。
目前,全自动生产已成为棒材生产线的一个重要组成部分,而自动化控制技术则是整条生产线的关键所在。
1 精整设备存在的主要问题 180棒材生产线的精加工设备主要包括:上料、冷床、冷剪、三组检验台、下料以及包装等系统。
精加工设备的电气控制很简单,各工序的电气控制不能互相联系,不能实现自动控制,而且故障率高,严重地影响生产的正常生产。
180棒材机组是根据当前的轧制需求,与国内同类轧机进行比较的,其主要问题如下:第一,上卸钢结构落后,电动机牵引装置失效频发,技术事故多,严重影响生产指标。
第二,冷床对钢的加工能力不强、电动机控制简单、制动器性能差、事故频发、弯头现象多,造成成材率、定尺率等经济技术指标落后于国外同行。
第三,检查台收集结构落后,轧辊道堆钢频繁出现,对生产速度造成很大的影响。
第四,裁剪机容量严重不足、电器及控制系统陈旧、故障率高、维修保养难度大。
第五,采集包装质量不佳、劳动强度大。
2 棒材自动化控制的整体布局 180棒材生产线可划分为加热炉区、轧线区和精加工区3个相对独立的控制区。
摘要在自动化控制领域,PLC是一种重要的控制设备。
目前,世界上有200多厂家生产300多品种PLC产品,应用在汽车(23%),粮食加工(16.4%)、化学/制药(14.6%)、金属/矿山(11.5%)、纸浆/造纸(11.3%)等行业。
上世纪80年代至90年代中期,是PLC发展最快的时期,年增长率一直保持为30%—40%。
在这个时期,PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高,PLC逐渐进入过程控制领域,而且在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
现今,PLC已经具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强,编程简单等特点。
在可预见的将来,PLC在工业自动化控制特别是顺序控制中的主导地位,是其他控制技术无法取代的。
本文介绍了S7-200 PLC控制系统在轧钢棒材生产中系统中的应用,着重描述了系统配置及冷床控制功能。
最后通过,通过测试和实验的成功表明本文研究成果的可行性和可靠性。
关键词:PLC控制系统;轧钢;棒材生产;冷床顺序控制;ABSTRACTIn the area of Automation Control,Programmable Logic Controller is an important control equipment.Currently,there are over 200 manufacturers that produce more than 300 varieties of PLC products,which are now applied in auto industry(23%),grain processing(16.4%),chemical&pharmacy(14.6%),metals&mine(11.5%),paper pulp and paper making(11.3%) and many other industries.The PLC develop fastest during the 1980s and the mid-1990s,the value of gross output of PLC increase at the speed of 30%-40% per year.In this period,the PLC technology has developed rapidly in the field of analogy processing,digital quantity operation,man-machine interface,network service,gradually the PLC entered the field of process control because of these,and in some fields the PLC has token the place of Distributed Control System-the once king in the field of process control.And now,the PLC has been equipped with good commonality,ease of use,wide applicability,high reliability,good anti-interference,easy programmability and some other advantages.In the foreseeable future,the PLC will dominate the industrial automation and control,especially Sequence Control,and it can't be replaced by other control technologies.This article will introduce how s7-200 PLC system works in rolling steel bar production,and it focus on describing System Configuration and cooling bed stly,tests and experiments show that the research results this article describes are practical and reliable.Key words:PLC control system; steel rolling; bar production;sequence control of the cooling bed;目录第一章绪论 01.1 课题研究背景和意义 01.2 国内外发展状况与发展趋势 (2)第二章可编程控制器简介 (9)2.1 可编程控制器的发展历史 (9)2.2 PLC的特点 (10)2.3 PLC的工作原理 (11)2.4 PLC的体系结构 (12)2.5 PLC控制程序设计 (15)第三章轧钢棒材生产线冷床控制系统的硬件设计部分 (17)3.1 硬件组成及控制要求 (17)3.2 PLC输入、输出的安排 (19)第四章系统软件设计部分 (25)4.1 系统流程设计图 (25)4.2 顺序功能图 (25)4.3 PLC程序 (26)第五章结论 (32)致谢 (33)参考文献 (34)第一章绪论钢棒材是经济建设中必不可少的一种材料,钢棒材品种繁多,广泛应用于汽车制造、电气机械、船舶制造工业、大跨度桥梁、高层建筑等社会生活各个方面。
2#棒材自动化控制系统的设计与实现介绍了2#棒材自动化控制系统在全连轧棒材线上的设计与实现。
详细阐述了棒材线自动化控制系统的硬件配置及各种功能的实现。
标签:计算机速度;张力;活套;控制;凌源钢铁集团公司第一轧钢厂2#棒材车间于2007年11月开始建设,2008年9月投入试生产。
全线采用了先进的计算机控制系统,该系统体现了当前轧钢自动化控制的几个特点:(1)计算机、仪表、电气全部采用PLC“三电合一”;(2)设备控制,包括交、直流传动装置、操作台(箱)通过PROFIBUS—DP现场总线连网,大大减少了电缆使用量,降低了建设成本,还为系统提供了更大的灵活性和扩展性;(3)工作站具备全厂设备监控、参数设定、轧件跟踪、故障诊断、模拟轧制趋势分析等多项功能,构成完善友好的人机界面,为产品质量、作业率的提高提供了可靠的保证。
1 设计步骤初步设计时首先要对用户提出的关于生产过程自动化的要求进行需求分析。
通过系统设计要确定过程计算机的任务,过程自动化解决问题的方法,过程计算机系统结构、硬件设置以及程序构成。
系统设计时要本着高可靠性、高利用率、良好的响应特性、操作性好、通用性好以及经济效益高的原则来进行设计。
设计阶段应从以下几方面考虑:首先根据应用目标确定系统规模,在确定RAM和R0M的容量后,主要考虑I/0的点数、A/D及D/A的数量,尽可能节省硬件,又要使软件尽量简化,以实现软硬件构成的最佳比。
接着进行CPU以及系统软件的选择,CPU的性能以及系统软件的后续支持能力和软件的丰富程度。
在开发控制程序时要根据轧线的控制要求,给出数学模型公式来描述生产过程中各个工艺参数的定量关系,最好有自适应自学习功能,使得模型的设定计算精度更接近不断变化的实际过程。
其后利用计算机灵活的指令编制相应的程序。
最后进入系统的硬件、软件分调,继而联调出适用于生产的轧制程序。
2 工艺简介2#棒材车间年设计生产∮16—∮40圆钢和螺纹钢90万t。
棒材超细晶粒钢自动控制系统的研发
摘要:超细晶粒钢是中小型型钢生产中的一种新钢种,它的研发生产对我们的自动控制系统提出了很大的挑战。
本文详细讲述在18架轧机的中小型型钢生产线上,开发出新钢种超细晶粒钢,并修复了机械设备改造对活套控制、微张力控制、速度控制和成品的长度计算等的影响,完善控制系统。
关键词:淬冷;检测设备;速度级联;测长
中图分类号:tg335文献标识码:a文章编号:1007-9599 (2013) 07-0000-02
1引言
超细晶粒钢在莱钢中小型线这样一条老线上调试成功可谓是老
树开出新花,但它对我们的自动控制系统提出了很大的挑战。
首先投入淬冷设备要增加部分水泵和阀门的控制,更重要的是在淬冷设备取代了精轧区11、12或者13、14号轧机的时候,会导致替换区域的检测元件不能有效的检测,而且切断了轧钢的连续性,导致后续轧机的活套控制、微张力控制、速度控制、和成品的长度计算等都要重新进行整定,来修复原有的控制功能。
2设备概况
中小型车间整条轧线由粗轧区6台轧机,中轧区6台轧机,精轧区6台轧机,及轧机间的检测设备和3台剪子组成。
在超细晶粒钢的生产中,根据所轧制的规格不同,轧机的替换方案也分为两种,前期测试时,在精轧区的13至14架轧机区域,目前也可在11#、
12#轧机处用穿水设备代替。
轧线区域的主要硬件设备和穿水淬冷系统的主要硬件设备如图1所示。
图1轧线区域及穿水主要设备
fig1 the main equipment of rolling line area
为了节省成本,减少投入,新投入设备自动化控制功能在原来的rmc3站实现,信号使用rmc3的备用点。
轧线的速度级联,轧件的测长等功能分别在原来的rmc2和rmc5实现。
3穿水功能实现
虽然现在最终主要选择11、12号轧机为替代区域,但在我们的自动化控制系统中,实现了可以选择的11、12替换或者13、14替换两套方案。
在rsp5241画面上增加了超精细粒钢穿水监控功能,可以对各个阀门进行操作,并监控各个阀门的状态。
在进水管道上有一个压力检测点和一个流量检测点,调节阀的开度可以根据流量或者压力来进行pid调节,来达到轧件速度和温度的控制。
13#或者15#轧机咬钢信号消失后停止本段控制。
在穿水设备前,也就是11#轧机前,我们把原来的活套扫描仪改为hmd,由它来检测轧件,控制各个阀门的启停。
hmd到穿水设备的距离为lth1,hmd到2#剪的距离为lth2,取轧件在这个位置的速度为vel。
(1)
(2)
需要注意的是在轧精细粒钢时,为减少冷却水对管道及水阀的冲击,在任意时间内调节阀应保持一定的开度:在不轧钢时,溢流阀v2常开,开关阀v1、开关阀v3常闭;轧钢时则溢流阀v2在hmd 上升沿延时t1关闭,同时开关阀v1、开关阀v3分别延时ti-0.2秒打开。
在hmd信号下降沿延时t2,所有的设备恢复初始状态。
基本功能框图如图2所示
图2穿水控制框图
fig2control block diagram
4轧线速度级联及测长等功能修复
由于轧线上中间需要去掉11、12,或者13、14两台轧机,切断了原系统中轧钢的连续性,而且中间需要串水,两个方面对钢的速度都会造成一些影响,所以在实际轧钢中需要不断的实验,不断的调整,来达到前面轧机、淬冷设备和后面轧机的速度匹配[2]。
原轧线的速度级联控制系统包括上游主速度参考值级联控制和上、下游的比例调节级联控制组成,所以在超细晶粒钢轧制的调试中,也要从这几个方面进行修复性调节测试。
4.1上游主速度参考值级联
在中小型型钢的轧制过程中,一般情况下,操作工首先设定末架成品机架的轧制速度,然后从轧制表中读取响应轧机的r因子值,这样就可以按照公式3依此往前推算出前面轧机的轧制速度,其中末架成品轧机的mccu值被设定为定值。
(3)
中间轧机甩开后,比如11、12号轧机替换后,在级联的衔接上,需要做相应的调整,相当于2#剪前的轧机就是10号轧机。
10#机的mccu值应当由13#机mccu值除以13#机的r因子来决定,但中间又经过穿水,速度值有所衰减,10#机的mccu值也需要适当的修正。
根据实验,修正值应与穿水中水压成正比。
4.2上、下游比例调节级联
轧钢速度的自动活套控制可以分为两种方式,分别为上游比例调节和下游比例调节,它们分别向上游或者下游依次调节轧线的速度,它们的主要计算过程如下面的一组公式所示:
上游比例调节的速度调节是从第n架到第n-1架依次传递的,如公式4所示:
(4)
一般情况下,成品机架的pccu=0,为一设定的固定值。
下游比例调节的速度调节是从第n架到第n+1架依次传递的,如公式5所示:
(5)
一般情况下,n_pccd=0,为一设定的固定值。
上述公式中用到的缩写的具体含义如下所示:
mccu代表主速度上游级联值,pccu代表比例调节上游级联值,lpropu代表自动活套控制产生的上游比例调节值,pd代表比例下游调节值,pccd代表比例下游级联调节值,lpropd代表自动活套控制产生的下游比例调节值。
pccu值的计算也是一样,需要甩开替换的轧机,并经过相应的修正。
相应的公式也变成:
上游比例调节需要向前跨过两架,如下:
(6)
下游比例调节需要向后跨过两架,如下:
(7)
由上面三组公式可以得到速度调节所需的主速度上游级联值、上游比例调节和下游比例调节,最终可以计算得出某架轧机的速度参考值,传递给传动系统,实现调速。
速度参考值的计算公式如下:(8)
在轧机间的速度级联的控制中为了避免拉钢和堆钢的出现,经常采用微张力自动控制和活套自动控制两种方式。
在穿水设备安装后,肯定不能使用活套来起套,由于水的压力作用于轧件表面上,微张力自动控制也很难投入,这样许多自动控制中的数值需要我们模拟来实现。
4.3测长功能修正
测长系统的稳定要依赖于轧线上的物料检测元件,在轧制超细晶粒钢的时候,需要替换两台轧机,穿水设备肯定要挡住检测元件,产生盲区,另外在经过穿水设备后,轧件的温度降低,也要影响后续的检测信号的稳定性。
这就需要我们做一些信号的虚拟、替换及信号的强化等工作,来保证测长系统的稳定,保证成材率。
在11、12号轧机替换时,我们需要做好12号轧机前和2号剪s2
前的检测信号的模拟工作,并做好后续的检测元件的信号强化和误信号切除等工作。
13、14号轧机替换的时候也是一样。
穿水设备安装后,会不可避免的影响v12前的活套扫描仪的信号检测,这个问题我们做一些仿真处理,来替代v12活套扫描仪的检测。
h11前已安装一个hmd,它可以得到稳定的检测信号,hmd到v12活套扫描仪的距离为longth,此处的轧件实时速度为vel,则可用h11前hmd的信号顺延longth/vel秒来仿真。
5小结
由于超细晶粒钢具有优良的抗疲劳性能、良好的焊接性、较高的强度以及良好的低温韧性等优点[3],其在加工领域得到了广泛的应用。
现在国内也有多种工艺可以生产该钢种。
现在该系统运行稳定可靠,并且产量较高。
参考文献:
[1]翁宇庆.超细晶钢理论及技术进展[j].钢铁,2005(3):1-8.
[2]李维娟.生产超细晶粒低碳钢的实验研究[j].中国钢铁年会论文集,2003:435-446.
[3]田志凌.超细晶粒钢(超级钢)的发展与焊接[db/ol].中国数控机床
网,/news/newsfile/2008/4/22/15742.sht ml.
[作者简介]张克鹏(1981.3-),男,工程师,山东莱芜人,现为上海交通大学软件学院在读工程硕士,山东莱芜钢铁集团公司自动
化班职工。
大学毕业后在莱钢自动化部主要从事工业自动化系统设计及软件编程工作,具有丰富的软件编程和系统维护的经验,曾独立完成过轧线、加热炉、转炉、高炉和喷煤系统的plc设计与程序实现工作。
