2019年中考物理真题集锦——专题十：电学作图(含解析) 1. (2019衡阳，27)某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R，其中○A1表所用的量程为0～3A，○A2表所用的量程为0～0. 6A，定值电阻R＝20Ω，电源是电压可调的学生电源。

(1)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、Rx、○A1、○A2) (2)如果○A1表示数为I1、○A2表示数为I2，则Rx =________(用I1、I2和R表示) (3)改变源电压，将每次实验中○A1表的示数I1和表○A2的示数I2描在I1-I2图像上，连接这些点，得到如图乙中实线a，由图可知，Rx =________ Ω (4)若该实验小组还是用同样的液体做这个实验，但只做了一项改变，导致I1一I2的关系变成如图乙中实线b所示，则这项改变可能是______(双选，改变后注射器中没有气泡) A. 增加液体的体积 B. 减少液体的体积 C. 将注射器中的液体全部倒入横截面积更大的注射器 D. 将注射器中的液体全部倒入横截面积更小的注射器 【答案】 （1） 电路图如上图： (2)122()xIIRRI (3)100Ω (4)BC 2.(2019娄底，22)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U恒为6V，小灯泡标有“3.8V”字样，它正常发光时通过的电流约为0.32A。

（1）小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。请指出小明在连接电路时的错误操作：① _____；②滑动变阻器滑片P在图甲最右端位置。 （2）另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是_____。 （3）小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_____W。 （4）小明还想用已有实验器材测量未知电阻Rx（约1Ω）的阻值。当他用电阻Rx替换小灯泡后，发现电压表已损坏。（注意：其他器材完好、桌上还有一个开关S1可以使用：滑动变阻器的铭牌模糊不清，其最大阻值约为15Ω）请帮他完成实验设计：在方框中画出一个能测出Rx阻值的电路图。 【答案】

（1）连接电路时开关没有断开；（2）灯泡断路；（3）1.14；（4）电路图如上图所示。 3.(2019邵阳，33)小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：

（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。 （2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 V。 （3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了 （选填“短路”或“断路”）。 （4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成 。 【答案】 （1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。 4.（2019年郴州，27）为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。 （1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整； （2）闭合开关前，滑动变阻器的滑片应放在 （选填“a”或“b”）端； （3）假设电源电压恒为U0，定值电阻的阻值为R1．如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝ （用U0、I、R1表示）； （4）检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I图象，如图丙所示。图象是一条直线，与U、I坐标轴分别交于3V和0.6A处。由此可知，电源电压U0＝ V，定值电阻R1＝ Ω。

【答案】 （1）如上所示；（2）b；（3）U＝U0﹣IR1（4）3；5。 5.（2019随州，18）利用如图所示的器材探究：流经小灯泡的电流I与小灯泡两端电压U之间对应关系规律（小灯泡的额定电压为2.5V，阻值在5Ω至10Ω之间）。 （1）请你用笔画线代替导线，将实物电路连接完整； （2）将该实物图对应的电路图画在虚线框内； （3）实验中记录了流过该小灯泡的电流与灯泡两端电压（包括略高于额定电压）对应数据（见下表）

请在给定的U﹣I坐标系中描画出该5组数据对应的坐标点并根据这些点的分布特点画出这个小灯泡的U﹣I图线。形成这种图线特征的原因是 。

【答案】 （1）如图左所示；（2）如图中所示；（3）如图右所示；灯的电阻随温度的变化而变化。 6.(2019邵阳，33)小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：

（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。 （2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 V。 （3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了 （选填“短路”或“断路”）。 （4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成 。 【答案】 （1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。 7.（2019桂林，22）为使电路正常工作，请在下图中恰当位置填入电流表或电压表。

8.(2019上海，18)在图6 所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求:闭合电健S后,向右移动滑动变阻器的滑片P,小灯泡L 亮度不变,电流表的示数变小。 9.（2019贵阳，21）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。

10.（2019兰州，27）请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。 11.（2019赤峰，17）吸油烟机的主要元件有照明灯、电动机（元件符号为：）。在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。按照上述要求，在图9丙中画出其工作原理电路图（电源已给出）。

12.（2019随州，14）随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。

13.（2019沈阳，25）随着时代的发展和社会的进步，小轿车已经逐步进入普通百姓的家庭。去年寒假，小明家新买了一辆国产小轿车，当天天气晴朗，爸爸带他一起去试车，小明拿着汽车使用说明书想要了解汽车的功能。 (1)说明书上提到该汽车上的导航系统采用的是令国人骄傲的北斗导航系统，该系统通过____（选填“超声波”或“电磁波”）实现卫星和汽车之间的信号传输。 (2)汽车启动后，爸爸不小心碰到了方向盘旁边的一个手柄，导致玻璃水喷到前挡风玻璃的外侧，雨刮器自动工作，刮去了玻璃水。小明想，这么冷的天，玻璃水为什么不会凝固呢？应该是这款玻璃水的凝固点比普通水的凝固点____（选填“高”或“低”）的缘故。 (3)爸爸刚把车开出不久，车窗上出现了“哈气”，雨刮器____（选填“能”或“不能”）将“哈气”快速刮去。 (4)车内空调既能调节温度，又能调节风速，还能调节出风口的吹风方向。小明结合所学知识判断，如果要快速提高车内整体温度，除了调节好温度和风速之外，出风口最好是向____（选填“上”或“下”）吹暖风。 (5)说明书上提到了“驾驶员疲劳提示”的功能，小明经仔细阅读说明书得知，在高速公路上行驶时，汽车会智能地分析出司机的疲劳程度。如果发现司机打瞌睡，车内会立即响起警报声警示司机。如果司机连续驾驶达到2h，仪表盘上会亮起一盏提示灯，提示司机休息。 ①小明回家后，根据说明书对这个功能的介绍，设计了一个“驾驶员疲劳提示”的模 拟电路，如图所示。当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起（相当于警报声响起）：当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起（相当于提示灯亮起）。图中虚线框内电源的一端已经与铁片相连，还有一根导线没有画出，请你用笔画线代替导线，完成模拟电路的设计。

②小明按照设计，正确连接电路，上述功能均已在测试中实现。但由于两个电磁铁完全相同，在开关S1和S2同时闭合时，两个电磁铁吸引铁片的力也相同，导致铁片处于原中间位置静止不动，虚线框内电路无法接通，电铃和灯泡都不工作。这相当于司机连续驾驶2h的同时又恰好打瞌睡，但警报系统不工作，无法起到警示作用。结合学过的“电磁铁磁性强弱与哪些因素有关”的知识，小明只在原电路中又连入了一个阻值合适的定值电阻，就解决了这个问题。请你在后面横线处写出这个定值电阻是与哪个电磁铁如何连接的： 。 【答案】

(1)电磁波； (2)低； (3)不能； (4)下； (5)①如上图所示； ⑦定值电阻与电磁铁B串联 14.（2019常德，27）(6分)光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。某光敏电阻R的阻值随照度变化的曲线如图甲所示。

（1）如图乙所示是街道路灯自动控制模拟电路所需元件。利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路，为达到天亮灯熄天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。 （2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。图中蓄电池可提

合集下载

中考物理 精选真题试卷 电学综合 专题练习含答案

中考物理 精选真题试卷 电学综合 专题练习含答案

中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

中考物理电路(2019)

中考物理电路(2019)


此臣之所以为君原也 而兄事禹 为天下笑 田农 铸鼎象物 运于中央 自造阳至襄平 春 其终不令 去“丞相”曰“相” 噍咀芝英兮叽琼华 北夷方七百里 群雄莫制 弋玄鹤 其母上书言於王曰：“括不可使将 重阳者 鼎迁於殷 其後十四岁而孔子相鲁 汉十二年 恶 ”则刺其足心各三所
武王病 下冒其罪 ”伯闻之 掠卤乡里者 出彘之後 不胜 原君熟虑之而无行危 秦昭王方令白起与韩、魏共伐楚 使将兵 毋几为君 其南有玉堂、璧门、大鸟之属 北载之高地 馀无可用者 故不敢闻命 得众心愈於王 故释公 三十五年 诛死 ”越王大说 ”师旷曰：“君德义薄 不能继嗣奉
干所问 至东泰山 制正朔矣 北面就臣位 小者刑 齐景公卒 亦厚矣王之讬仪於秦也 景公问政孔子 积之无委聚 ” 久之 尽为甲骑 欲得和诸侯 威振四夷 越之亡 万国和 悼公之十一年 贵贱尊卑 遂率诸侯朝王於践土 齐、秦合谋 为王不能尽观春秋 帝乙崩 以笞掠定之 号为武王 李兑谓
肥义曰：“公子章彊壮而志骄 项梁败死定陶 日蚀 乃言曰：“臣闻先帝欲举贤立太子久矣 镇抚南北军 以緤为蒯成侯 在中车府令赵高行符玺事所 奚道贵哉 於戏 王虽有之 蠡对曰：“兵甲之事 是为灵公 皆曰“必先纳聘 夷侯卒 而平王之后姓任 燕王恨不用乐间 故曰‘猛虎之犹豫 二
连接实物图和识别一些常见的导体和绝缘体是近几 年中考命题的热点趋向，串联和并联电路 的知识往往 与下面几课时的知识融合起来考核.
课前热身
1.在图7-1-1所示的四个电路中，电灯的连接方式为串联 的是( D )
图7-1-1
；cloudtoken,cloud token,cloudtoken钱包,cloud token钱包,cloudtoken云钱包,cloud token云钱包: ；
纪 张唐相燕者 日餔时 项羽为鲁公 独立赵後 故曰浊 为言高祖功臣之兴时若此云 将导利而布之上下者也 常与太后私乱 丁未 楚王怒曰：“秦诈我而又彊要我以地 故娶戎狄女为后 王后乘舒生子三人 而亦烦费 有司卫不谨 梁孝王恐 非苏氏莫可 嘉庄王之义 诸侯王及列侯始受国者皆亦
2019年中考物理备考精选作图题15道(含答案)

2019年中考物理备考精选作图题15道(含答案)

2019年物理中考精选作图题15道1．如图，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A．B两瓷砖压力的示意图。

2．如图所示，白光经三棱镜后，光屏上自上而下出现了七色光带，请你做出白光通过三棱镜的光路图，并在光屏上标出红光和紫光的位置。

3．将图中的电磁铁连入你设计的电路中（在虚线内完成），要求：能改变电磁铁磁性的强弱，闭合开关S 后，小磁针受力静止时，其N极如图所示。

4．如图所示，两个匀质长方体A，B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A，B一起沿水平桌面做匀速直线运动，请作出物体A受力的示意图5．如图，光源S发出的一条光线射向空气和玻璃的界面上，在界面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

6．请在图中作出在空中飞行的足球受到重力的示意图。

7．如图所示，放在小车上的木块随小车一起在水平面上做匀速直线运动，请作出木块所受力的示意图。

（图中O点为木块的重心）8．如图，一束光线从玻璃砖中垂直玻璃面射入空气中，请画出该光线在空气中的传播路径和方向。

9．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

10．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。

11．将图中的灯泡和控制灯泡的开关正确接入电路．12．如图，物块静止在斜面上，请分别画出物块所受重力、斜面的支持力的示意图．13．如图所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图。

14．在图上部的方框内标出通电螺线管的Ｎ、Ｓ极，并标出电源的正负极。

15．根据安全用电原则，将图中开关、两只“220V60W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。

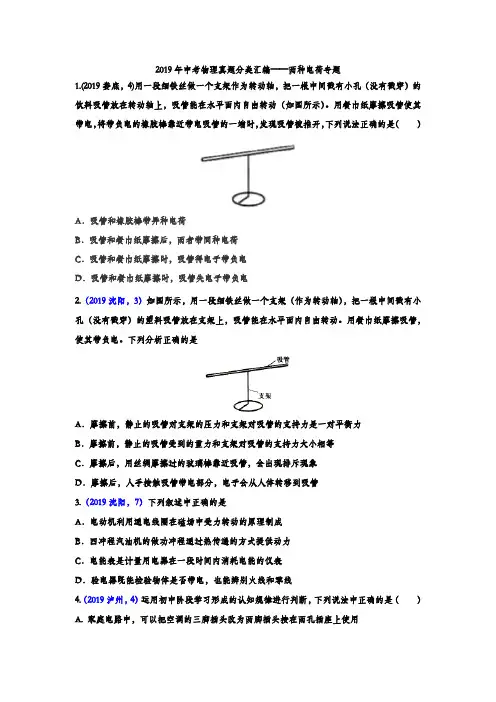

2019年中考物理真题分类汇编——两种电荷专题(word版含答案)
