jcs013型自动换刀数控卧式镗铣床14

卧式加工中心换刀机械手设计摘要机械手是自动换刀装置中交换刀具的主要工具它担负着把刀库上的刀具送到主轴上再把主轴上已用过的刀具返回刀库上的任务设计思路是用机械手的动作来实现对加工中心的换刀机械手的转动有回转液压缸运来实现其动力则由驱动系统实现加工中心的自动换刀装置通常是由刀库和机械手组成它是加工中心的象征又是加工中心成败的关键环节因此各加工中心制造厂家都在下大力研制动作迅速可靠性高的自动换刀装置以求在激烈的竞争中取得好效益自动换刀装置是加工中心的核心内容各厂家都在保密极少公开有关资料尤其机械手部分更是如此这种机械手的拔刀插刀动作大都由油缸动作来完成根据结构要求可以采用油缸动活塞固定或活塞动油缸固定的结构形式整个机械手由机械臂伸缩机构机械爪开合机构回转机构及装卸刀具直线运动机构组成SummaryThe machine hand changes the knife automatically to exchanges the main tool that knife have in the device it carry to have the knife the knife on the sends to the principal axis last useses again the principal axis the top already over ofthe knife has to return the knife the mission on the Designing the way of thinking is to uses the action of the machine hand realizes centrally to process to change the knife the machine turns to move the turn-over liquid presses the urn carries realize its motive is then from drive the system realizesProcess the central changing the knife the device automatically usually constitute with the machine from the knife it is a key to process the central symbol again is process the center success or failure linkTherefore each process the center manufactory house to all obtain the performance in descend strongly research to manufacture action quickly dependable highly automatically change the knife device in order to in the vigorous competition change the knife automatically the device is to process the central core contents each factory house is all at keep secret minimum amount public relevant data particularly the cent of machine hand is also suchThis kind of machine pulls out the knife and put the knife acts mostly from oil an action to completeRequest according to the construction can adopt the oil urn move the piston fixsOr the piston moves oil a fixed construction formWhole machine hand from flexible organization in machine arm the machine claw opens to match the organization turning round the organization and packing to unload the knife have the straight line the sport the organization constitutes 引言本次设计的题目是加工中心的自动换刀装置中的核心部件---机械手的设计机械手是自动换刀装置中交换刀具的主要工具它担负着把刀库上的刀具送到主轴上再把主轴上已用过的刀具返回刀库上的任务设计此机械手的目的是为了使加工中心能够更快的的工作使加工中心能够得到更加充分的利用以实现其的价值所在再者由于使用了机械手减少由于人工换刀带来的生产效率低并且容易出事故的弊端本次设计的内容主要有回转液压缸装置和机械运动的驱动系统对于其中动作的实现则由电气控制来实现由于本人能力及学识有限在设计中存在有很多缺陷望老师们能多加指导加工中心的总体布局盘式刀库的卧式加工中心卧式加工中心的主轴是水平设置的卧式加工中心刀库容量一般较大有的刀库可存放几百把刀具卧式加工中心的结构较立式加工中心复杂占地面积大价格也较高卧式加工中心较适用于加工箱体之类的零件特别对箱体零件上的一些孔和孔系以及孔和型腔与基准面有严格要求的箱体容易得到保证适合于批量加工卧式加工中心的功能较立式加工中心多在立式加工中心上加工不了的工件在卧式加工中心上一般都能加工21 技术条件我们所设计的加工中心的主要的技术参数有⑴刀库容量 24把刀⑵刀柄型号 40号刀柄⑶刀具最大直径 120㎜⑷刀具重量 11㎏⑸换刀时间 5s⑹选刀方式任选22 总体布局我们设计的加工中心的总体布局如图11所示图11 卧式加工中心的总体布局23 卧式加工中心的机械结构⑴主轴组件对加工中心主轴组件的基本要求是具有足够的刚度精度传递足够的功率和转矩以及高速运转和适应自动换刀的条件主轴轴承多采用高精度高刚度高速滚动轴承卧式加工中心的主轴组件按进给功能分有镗轴进给滑枕进给及非进给主轴等类型大多数采用非进给型主轴⑵立柱立柱有侧面导轨型与正面导轨型侧面导轨型立柱便于机床的总体设计制造成本也较低并抑易于与非数控卧式镗铣床建立模块化系列关系但这类立柱在机床工作时受力状况较差且热变形的对称性差因而对机床加工精度影响较大正面导轨型立柱多采用门式结构有较好的热对称结构和受力条件多数加工中心采用这种立柱形式工作台卧式加工中心可采用自动分度工作台数控回转工作台换刀机械手的设计31 刀具的交换装置com 自动换刀装置加工中心区别于NC镗铣床的主要特点就在于它具有根据工艺要求自动更换所需刀具的功能即自动换刀ATC机能机械手是自动换刀装置中交换刀具的主要工具它担负着把刀库上的刀具送到主轴上再把主轴上已用过的刀具返回刀库上的任务加工中心的自动换刀形式可分为有机械手换刀方式和无机械手换刀方式两类无机械手换刀方式适用于采用40号以下刀柄的小型加工中心或换刀次数少的用量型刀具的重型机床这种换刀方式没有机械手因而结构简单另外刀库回转是在工步与工步之间即非切削时进行的因此虽然刀库设置在立柱顶面却免去了刀库回转时的震动对加工精度的影响无机械手换刀方式中刀库可以是圆盘型直线排列式也可以是格子箱式等无机械手换刀方式中特别需要注意的是刀库转位定位的准确度为保证转位准确就要尽力消除刀库驱动传动链的间隙为此可采用双导程蜗杆蜗轮副或采用可以相互错位的两片齿轮结构形式或采用插销定位反靠定位等方法来准确定位圆盘型刀库可设在立柱顶上立柱主轴箱的侧面也可设在横梁一端或设在主轴箱上由主轴箱和刀库配合运动完成自动换刀动作直线排列式刀库可设在工作台上方也可设在工作台的一端或两端由主轴箱或工作台配合运动完成自动换刀动作格子箱式刀库可设在双工作台的中间换刀时小直径刀具可轴向取刀大直径刀具可径向取刀加工中心的自动换刀装置通常是由刀库和机械手组成它是加工中心的象征又是加工中心成败的关键环节因此各加工中心制造厂家都在下大力研制动作迅速可靠性高的自动换刀装置以求在激烈的竞争中取得好效益自动换刀装置是加工中心的核心内容各厂家都在保密极少公开有关资料尤其机械手部分更是如此无机械手换刀方式中特别需要注意的是刀库转位定位的准确度为保证转位准确就要尽力消除刀库驱动传动链的间隙为此可采用双导程蜗杆蜗轮副或采用可以相互错位的两片齿轮结构形式或采用插销定位反靠定位等方法来准确定位采用机械手进行刀具交换的方式应用的最为广泛这是因为机械手换刀有很大的灵活性而且可以减少换刀时间图见零号图自动换刀机械手换刀动作如表31所示表31 机械手的换刀动作机械手的种类加工中心换刀机械手的种类繁多可以说每个厂家都推出自己的独特的换刀机械手在加工中心的自动换刀系统中是机械手具体执行刀具的自动更换对其要求是迅速可靠准确协调由于加工中心机床的刀库和主轴其相对位置距离不同相应的换刀机械手的运动过程也不尽相同它们由各种形式的机械手来完成常见的机械手有⑴单臂单爪回转式机械手机械手摆动的轴线与刀具主轴平行机械手的手臂可以回转不同的角度来进行自动换刀换刀具的所花费的时间长用于刀库换刀位置的刀座的轴线相平行的场合如图所示图31 单臂单爪回转式机械手⑵单臂双爪回转式机械手图32 单臂双爪回转式机械手这种机械手的手臂上有两个卡爪两个卡爪有所分工一个卡爪只执行从主轴上取下旧刀送回刀库的任务另一个卡爪则执行由刀库取出新刀送到主轴的任务其换刀时间较上述单爪回转式机械手要短如图32所示⑶双臂回转式机械手俗称扁担式这种机械手的两臂各有一个卡爪可同时抓取刀库及主轴上的刀具在回转180°之后有同时将刀具归回刀库及装入主轴是目前加工中心机床上最为常用的一种形式换刀时间要比前两种都短如图33-a 所示图33-a 双臂回转式机械手这种机械手在有的设计中还采用了可伸缩的臂如图33-b 所示图33-b 双臂回转式机械手⑷双机械手这种机械手相当与两个单臂单爪机械手相互配合起来进行自动换刀其中一个机械手执行拔旧刀归回刀库另一个机械手执行从刀库取新刀插入机床主轴上如图34所示图34 双机械手⑸双臂往复交叉式机械手图35 双臂往复交叉式机械手这种机械手两臂可往复运动并交叉成一定角度两个手臂分别称作装刀手和卸刀手卸刀手完成往主轴上取下旧刀归回刀库装刀机械手执行从刀库取出新刀装入主轴整个机械手可沿导轨或丝杠作直线移动或绕某个转轴回转以实现刀库与主轴之间的运送刀具工作如图35所示⑹双臂端面夹紧式机械手这种机械手只是在夹紧部位上和前几种不同上述几种机械手均靠夹紧刀柄的外圆表面来抓住刀具而此种机械手则是夹紧刀柄的两个端面如图36所示图36 双臂端面夹紧式机械手由于双臂回转式机械手的动作比较简单而且能够同时抓取和装卸机床主轴和刀库集中的刀具换刀时间较短我们本次设计所要求的换刀时间为5秒故我们选用双臂回转式机械手如果我们采用不能伸缩的机械手由于机械手回转时其手部回转半径较大如刀库中刀具排得较密可能碰撞刀具且用这种类型的机械手直接在刀库与主轴之间换刀只宜采用顺序换刀或刀具编码式任意选刀不然换刀时间将增加故我们采用可伸缩式的双臂回转机械手com 手爪的选择1．单臂双爪式机械手的手爪这种机械手的手爪大都采用机械锁刀方式有些大型加工中心亦有采用机械加液压锁刀方式以保证大而重的刀具在换刀中不被甩出较普通采用的机械锁刀方式手爪弹簧销式手爪如图A-A放大图它是目前加工中心上用较多的一种手臂的两端个有一个手爪刀具被弹簧2推着的活动销4类似于人的手指顶靠在固定爪5中锁紧销3被弹簧1顶起使活动销4被锁住不能后退这就是保证了机械手在换刀过程中手爪中的刀具不会被甩出当手臂处于抓刀位置时锁紧销2被设置在主轴伸出端或刀库上的撞块压下活动销4就可以活动使得机械手可以抓住或放开主轴或刀库刀套中的刀具此外钳形手的杠杆手用得也较普遍锁销2在弹簧作用下其大直径外圆顶着止退销3杠杆手爪6就不能摆动张开手爪中的刀具就不会被甩出当抓刀或还刀时锁销2被装在刀库或主轴端处的撞块压回止退销3和杠杆手爪6就能摆动张开刀具就能装入或取出钳型手和杠杆手均为直线运动抓手机械手的手爪在抓住刀具后还必须具有锁刀功能以防止在换刀过程中掉刀或刀具被甩出当机械手松刀时刀库的夹爪既起着刀套的作用又起着手爪的作用对于双臂回转式机械手的手爪大都采用机械锁刀方式有些大型加工中心亦有采用机械液压锁刀方式以保证大而重的刀具在换刀中不被甩出手爪的形式有⑴机械锁刀手爪弹簧销式手爪使用这种形式的抓持机构手爪不需要设置专门的传递装置因而结构简单使用广泛但在机械手有旋转运动时为避免刀具甩脱手爪就必须有自锁夹持机构其结构较复杂⑵钳形杠杆机械手这种机械手手爪的张合需要动力传递装置传动较复杂但手爪的结构可较简单使用也较普遍⑶虎钳形指在手爪中设有定位销使刀具在手爪中定位用这种形式的夹持机构时刀具需经特殊补充加工不能使用标准刀具所以使用者较少我们在这里采用第一种手爪com 刀具的夹持在刀具自动交换装置上机械手抓刀具的方法大体上可以分为下列两类⑴柄式夹持轴向夹持⑵发兰式夹持这种夹持方式在刀具夹头的前端有供机械手用的发兰盘采用发兰式夹持当应用中间搬运装置时可以很方便地从一个机械手将刀具夹头过渡到另一个辅助机械手上去刀具夹头采用带洼形的法兰盘夹持刀夹在这里我们采用第一种夹持方式刀柄型号为BT40图37所示为标准刀具夹头的锥柄柄部由图可见刀柄圆柱部分的V形槽是供机械手夹持之用带V形槽圆柱右端按所装刀具例如钻头铣刀铰刀及镗杆等不同根据标准可设计成不同形式图37 刀柄的型式表3-1为日本BT标准刀柄的尺寸表3-1 日本BT标准刀柄的尺寸柄部型号锥体螺纹孔凸缘D1 L r l1 l2 l3 d1 g d2 t b BT40 4445 654 1 9 30 70 17 M1619 225 161 BT45 5715 828 12 11 38 70 21 M2023 29 193 BT50 6985 1018 15 13 45 90 25 M24 27353 257柄部型号凸缘参考尺寸L1 W D2 D3 T Y Y1 V d D4 BT40 21 012 53 63 25 16 16 166 10 75679BT45 26 012 68 80 30 32 32 212 12 95215 BT50 31 020 85 100 35 32 32 232 15 119019 32 机械手的驱动装置这种机械手的拔刀插刀动作大都由油缸动作来完成根据结构要求可以采用油缸动活塞固定或活塞动油缸固定的结构形式整个机械手由机械臂伸缩机构机械爪开合机构回转机构及装卸刀具直线运动机构组成图见自动换刀机械手的驱动装置和驱动装置外形com 手臂的伸缩运动回转头的两端对称分布着两个机械臂可以同时伸出抓刀机械臂伸缩机构由回转液压缸1见驱动外形图输出轴47齿轮44以及齿条39和45组成见自动换刀机械手图当压力油通过支架28和贯穿花键轴30的通孔见换刀机械手驱动装置图进入回转液压缸1时推动输出轴47转动轴上的齿轮44便带动齿条39和44作直线运动使两只机械臂同时伸出通过齿条39及44上的挡块52压向调整螺钉53来限制终点位置同时由左视图中的微动开关30发出信号以进行下一个动作当回转液压缸改变油路时机械臂便缩回com 手爪的开合见自动换刀机械手图机械臂的头部带有固定手爪14与活动手爪18用来夹持刀柄之用活动手爪18可绕小轴15转动其一端由弹簧杆19作用支靠在小轴20上当弹簧顶杆3未碰到挡块13而自由伸出时挡杆22在弹簧作用下其一端的斜面与活动手爪18的端部斜面台阶相靠从而将活动手爪18锁死当挡块13左移将弹簧顶杆3压入时顶杆3的一端迫使杠杆21顺时针转动这样杠杆21的一端将挡杆22的斜面自活动手爪18的端部斜面滑开因此当活动手爪18伸向刀柄拔刀或插刀后收回时刀柄表面可使活动手爪18压缩弹簧而稍微张开这样机械爪即可将刀柄抱住或退出与此同时齿条44或39上的挡杆压于调整螺钉而限位同时微动行程开关动作发出下一动作的信号由于机械爪伸向刀柄拔刀或插刀后收回都是当机械手处于轴向向左移动后的位置上进行的为了使机械手的活动手爪18在这时能从自锁状态下松开在机床床身立柱上设有固定杆35在机械臂的一侧有挡块装置挡块13锥孔盘4在端面上周向均匀分布有4个锥孔和轴9固定相连轴9装于支架12内其右端又与一端盖10用螺纹固定当挡块13未与固定杆35相碰时锥孔盘4处于与钢球5相对位置弹簧销11顶着端盖10使锥孔盘4紧靠于支架12的端面上此时机械臂的弹簧顶杆3自由伸出活动手爪1处8于锁死状态当机械手轴向向右移动后固定杆35迫使挡块13转动由于此时锥孔盘4端面上的锥孔与钢球5错开这样锥孔盘4即连同挡块13轴9端盖11压缩弹簧销11向左移动挡块13即将机械臂上的弹簧顶杆3压入将活动手爪18自锁紧状态下松开当机械爪伸出抓住刀柄后机械手轴向向左伸出此时挡块13亦同时离开固定杆35借弹簧1的作用将挡块13拉回原来的锥孔盘4上锥孔与钢球5相对的原始位置由弹簧销11的作用使挡块13又向右移动至锥孔盘4与支架12端面压紧的位置这时机械臂上的弹簧顶杆3又自由伸出将活动手爪18锁死保证机械手将刀具拔出后机械手能将刀具可靠地夹紧com 回转运动见驱动装置图回转机械用来实现刀具的交换动作由图驱动外形装置图可见它由手臂14回转座51组成的手臂14与花键轴50固定连接花键轴与两个花键套筒49相连后者则由固定在机床立柱上回转座51上的两个滚动轴承支撑齿轮41通过花键轴套筒安装在花键轴的右端回转液压缸的结构见第三张图回转缸壳体79和上端盖86下端盖74定片93间均用螺钉联接并将它们作为一体通过上端盖与固定在立柱上转轴2支承在上下端盖上与动片90固定联接其伸出端通过花键轴部分与中间座的齿轮联接向手臂传递运动当液压缸通入高压油而使转轴转动时通过传动齿轮99带动齿轮41回转这样由花键轴50带动手臂14转动其转角两相对180°的极限位置可由螺钉67及53限定同时由螺钉65及68压下微动开关69及52发出到位信号以进行下一个动作com 直线运动回转头14的向左或向右拔刀或插刀的直线运动是由液压缸来实现液压缸座系固定于机床立柱上活塞杆端部有联接件与花键轴相连当活塞杆因液压缸进入高压油而向左或向右运动时通过联接件即可带动花键轴作直线运动从而带动回转头及机械手臂作向左或向右运动在液压缸两端设有缓冲装置可防止活塞与液压缸端面的撞击当活塞在左右两极限位置时都设有可调挡块由微动开关作用发出到位信号需要提醒的是既要保证不漏油又要保证机械手动作灵活过紧的密封往往影响机械手的正常动作这种液压缸活塞驱动的机械手每个动作结束之前均需设置缓冲机构以保证机械手的工作平稳可靠缓冲结构可以是小孔节流可以外接节流阀或是缓冲阀等为了使机械手工作平稳可靠除了要设有缓冲机构外还要考虑尽可能减小机械手的惯量圆柱体围绕旋转中心的运动惯量可由下式确定J J0WR298 com2式中 J0圆柱体绕其自身中心的惯量N·m·s2W圆柱体的重量NR旋转半径 m由上式可见惯量与物体重量成正比与旋转半径的平方成正比因此要尽可能采用密度小质量请的材料制造有关的零件要尽可能的减小机械手的回转半径由于液压驱动的机械手需要采用严格的密封因此还需要缓冲机构33 设计计算com 手指夹紧力的计算手指对工件的夹紧力可按下式计算N≥k1k2k3G kg·f式中k1安全系数通常取122我们取k1 18k2动载系数主要考虑惯性力的影响可按k2＝1＋ag估算a为机械手在搬运过程中的加速度单位为ms2a＝98ms2g为重力加速度所以这里k2 1k3方位系数按《机械工程手册》第10卷表562-3选取k3 0911我们取k3 10G被夹持工件的重量单位kg这里G 11kg则我们设计的机械手手指的夹紧力为N≥18×1×10×11 kg·f 198 kg·fcom 齿轮的设计齿轮传动按照两齿轮轴在机构中相对位置的不同分为两轴相互平行两轴相交和两轴交错即不平行也不相交三类用与平行轴传动的有直齿斜齿圆柱齿轮直齿斜齿内齿轮直齿斜齿缘这些齿轮有称为平面齿轮用与相交轴传动的有两轴线垂直相交和两轴线相交但不垂直的直齿圆弧齿延伸外摆线齿锥齿轮用与交错轴传动的有螺旋齿轮蜗轮蜗杆和轴线偏置的锥齿轮双曲线齿轮这些齿轮又称空间齿轮齿轮齿形曲线主要采用渐开线其它还有摆线圆弧线等由于渐开线齿形容易制造便于安装所以大多数齿轮采用渐开线齿形齿形标准摘自JB-100-60JB304-62齿轮传动是机械传动中最重要的传动之一形式很多应用广泛传递的功率近十万千瓦圆周速度可达200ms齿轮传动按照两齿轮轴在机构中相对位置的不同一齿轮传动主要特点①效率高在常用的机械传动中以齿轮传动的效率为最高如一级圆柱齿轮的效率可达99这对大功率传动十分重要因为即使效率只提高1也有很大的经济效益②结构紧凑在相同的使用条件下齿轮传动所需的空间尺寸一般较小③工作可靠寿命长设计制造正确合理使用维护良好的齿轮工作十分可靠寿命可长达一二十年这也是其它机械传动所不能比拟的这对车辆及矿井内工作的机器尤为重要④传动比稳定传动比稳定往往是对传动性能的基本要求齿轮传动获得广泛应用也就是由于这一特点但是齿轮传动的制造及安装精度要求高价格较贵且不宜用于传动距离大的场合齿轮传动可做成开式半开式及闭式如在农业机械建筑机械以及简易的机械设备中有一些齿轮传动没有防尘罩或机壳齿轮完全暴露在外边这叫开式齿轮传动这种传动外界杂物极易侵入而且润滑不良因此工作条件不好轮齿也极易磨损故只宜用于低速传动当齿轮传动装有简易的防护罩有时还把大齿轮部分地浸入油池中则称为半开式齿轮传动它的工作条件虽有改善但仍不能做到防止外界杂物侵入润滑条件也不算最好而汽车机床航空发动机等所用的齿轮传动都是装在精确加工而且封闭严密的箱体机匣内这称为闭式齿轮传动齿轮箱它与开式或半开式相比润滑及防护等条件最好多用于重要的场合二设计原则所设计的齿轮传动在具体的工作情况下必须具有足够的相应的工作能力以保证在整个工作寿命期间不致失效目前设计一般使用的。

摘 要随着数控技术的发展和普及，加工中心的作用越发突显它的重要性。

为进一步提高数控机床的加工效率，数控机床正向着工件在一台机床一次装夹即可完成多道工序或全部工序加工的方向发展，因此出现了各种类型的加工中心机床，如车削中心、镗铣加工中心、钻削中心等等。

这类多工序加工的数控机床在加工过程中要使用多种刀具，因此必须有自动换刀装置，也就是所说的刀库，以便选用不同刀具，完成不同工序的加工工艺。

自动换刀装置应当具备换刀时间短、刀具重复定位精度高、足够的刀具储备量、占地面积小、安全可靠等特性。

本论文是开发设计出一种体积小、结构紧凑、价格较低、生产周期短的小型立式加工中心无机械手换刀刀库。

首先介绍了国内外加工中心研究现状及发展趋势，阐明了本课题研究的目的、意义。

然后进一步介绍本小型加工中心刀库总体结构和各部件方案的选择，并在此基础上进行了小型加工中心刀库的机械结构的设计计算，主要包括刀盘部件设计（含刀盘，夹块，刀爪），刀库转动定位机构设计（含转臂，槽轮，滚子，锁止盘），刀库总体机构设计（含轴承套，轴，箱盖，箱体）刀库移动部分设计。

关键词：数控系统 加工中心 刀库MC无机械手换刀刀库设计目录摘要 (I)1 绪论 (1)1.1 国内外的研究现状和发展趋势 (1)1.1.1 当前世界NC机床的研究现状 (1)1.1.2 我国数控机床产业的发展状况 (2)1.1.3 加工中心的发展动向 (3)1.1.4 我国数控机床研究存在的问题 (3)1.2 加工中心概论 (3)1.2.1 自动换刀系统产品化的意义和前景 (4)1.3 本论文研究的目的和意义 (5)1.4 本论文完成的主要工作 (5)2 总体方案的设计 (6)2.1 运动方案的设计 (6)2.1.1 运动数目的确定 (6)2.1.2 运动方案的确定 (6)2.2 功能部件的设计方案 (6)2.2.1 主传动系统 (7)2.2.2 进给伺服系统 (8)2.2.3自动换刀系统 (8)2.2.4 基础部件 (9)2.2.5 数控系统 (10)2.2.6 辅助装置 (10)2.3 总体布局 (11)2.4 主要技术参数 (11)2.5 小结 (12)3 刀库的设计 (13)3.1 刀库的结构设计 (13)3.1.1 刀库主要参数的确定 (13)3.1.2 刀盘部分的设计 (13)3.1.3 刀库转动定位机构的设计 (13)3.1.4 轴的设计 (16)3.1.5 滚动轴承的选择计算 (18)3.1.6 键的选用与计算 (19)3.1.7 刀库的支承部分的设计 (19)3.2 刀库移动部分的设计 (20)3.2.1 刀库支承横梁和导轨的设计 (20)3.2.2 刀库移动丝杠和电机的选择 (21)3.3 刀库、横梁的安装 (21)3.4 小结 (21)结论 (22)致谢 (23)参考文献 (24)1 绪 论随着科学技术的发展，世界先进制造技术的兴起和成熟，而对作为现代制造业非常重要的加工中心提出了更高的要求，超高速切削、超精密加工等技术的应用，对加工中心的组成部分提出了更高的性能指标。

数控机床自动换刀系统一.概述要实现一次装夹多工序加工，在数控机床上必需具备自动换刀功能。

实现刀库与机床主轴之间刀具的装卸与传递功能的装置称为自动换刀系统。

自动换刀已广泛地用于镗铣床、铣床、钻床、车床、组合机床和其它机床。

使用自动换刀系统，协作精密的数控转台，不仅扩大了数控机床的使用范围，削减了生产面积，还可使机加工时间提高到70% ～80%，显著提高了生产率。

由于零件在一次安装中完成多工序加工，大大削减了零件安装的定位次数，从而进一步提高了加工精度。

自动换刀系统应当满意换刀时间短，刀具重复定位精度高，刀具储存数量足够，结构紧凑，便于制造、修理、调整，应有防屑、防尘装置，布局应合理等要求。

同时也应具有较好的刚性，冲击、振动及噪声小，运转平安牢靠等特点。

自动换刀系统的形式和详细结构对数控机床的总体布局、生产率和工作牢靠性都有直接的影响。

二.组成及其形式自动换刀系统由刀库、选刀机构、刀具交换机构(如机械手)、刀具在主轴上的自动装卸机构等部分组成。

自动换刀系统的形式是多种多样的，换刀的原理及结构的简单程度也不同，但一般可分为以下两大类：由刀库和主轴的相对运动实现刀具交换。

用这种形式交换刀具时，主轴上用过的刀具送回刀库和从刀库中取出新刀，这两个动作不能同时进行，选刀和换刀由数控定位系统来完成，因此换刀时间长，换刀动作也较多。

由机械手进行刀具交换。

由于刀库及刀具交换方式的不同，换刀机械手也有多种形式。

图1 换刀机械手的形式图1（a），（b），（c）为双臂回转机械手，能同时抓取和装卸刀库和主轴（或中间搬运装置）上的刀具，动作简洁，换刀时间短。

图（d）虽然不是同时抓取刀库和主轴上的刀具，但换刀预备时间及将刀具还回刀库的时间与机加工时间重复，因而换刀时间也很短。

抓刀运动可以是旋转运动，也可以是直线运动。

图1（a）为钩手，抓刀运动为旋转运动;图（b）为抱手，抓刀运动为两个手指旋转；（c）和（d）为叉手，抓刀运动为直线运动。

加工中心结构及附件2.1.1 主传动系统1.对加工中心主轴系统的要求加工中心主轴系统主要由主轴动力、主轴传动、主轴组件等部分组成。

由于加工中心相对一般的数控铣床来说必须具有更高的加工效率，更宽的使用范围，更高的加工精度，因此，它的主轴系统必须满足如下要求：(1)具有更大的调速范围并实现无级变速(2)具有较高的精度与刚度，传动平稳，噪声低(3)良好的抗振性和热稳定性(4)具有刀具的自动夹紧功能2.主轴电动机与传动1）主轴电动机加工中心常用的主轴电动机有交流调速和交流伺服电动机两种。

交流调速电动机通过改变电动机的供电频率可以调整电动机的转速，这种电动机成本较低，但不能实现电动机轴的径向准确定位。

交流伺服主轴电动机是一种高效能的主轴驱动电动机，这种电动机轴不但能实现任意径向的定位，还能以大转矩实现微小角度的转动。

2）主轴传动系统低速主轴常采用齿轮变速机构或同步带构成主轴的传动系统，从而可增强主轴的驱动力矩，适应主轴传动系统性能与结构。

图2-1为VPl050加工中心的主轴传动结构。

主轴转速范围为10 r/min～4000r/min。

当滑移齿轮3处于下位时，主轴在10～1200r/min间可实现无级变速。

当数控加工程序要求较高的主轴转速时，PLC根据数控系统的指令，主轴电动机自动实现快速降速，在主轴转速低于10r/min时，滑移齿轮3向上滑移，当达到上位时，主轴电动机开始升速，使主轴转速达到程序要求的转速。

高速主轴要求在极短时间内实现升降速，在指定位置快速准停，这就要求主轴具有很高的角加速度。

通过齿轮或传动带这些中间环节，常常会引起较大振动和较大噪声，而且增加了转动惯量。

为此将主轴电动机与主轴合二为一，制成电主轴，实现无中间环节的直接传动，是主轴高速单元的理想结构。

目前电主轴的转速可达到120000r/min～80000r/min；有的电主轴的最高主轴转速甚至能达到120000r/min。

图2-1 VP1050加工中心的主轴传动机构1-主轴驱动电动机 2、5-主轴齿轮 3-滑移齿轮 4、6-从动齿轮3.加工中心主轴组件加工中心主轴组件包括主轴、主轴轴承、传动件、密封件、自动夹紧装置、主轴定向装置和主轴锥孔清理装置等结构。

数控卧式镗铣床操作方法
数控卧式镗铣床的操作方法主要包括以下几个步骤：
1. 打开电源：首先，要打开数控卧式镗铣床的电源开关，确保设备的供电正常。

2. 加工零件安装：将要加工的零件固定在工作台上，并进行调整，使其位置符合加工要求。

3. 加工工序选择：根据加工零件的要求，选择相应的加工工序，并在数控系统中进行相应的设置。

4. 数控编程：根据所选择的加工工序和零件要求，进行数控编程。

可以使用专业的数控编程软件进行编程，也可以通过手动输入代码进行编程。

5. 加工参数设置：根据零件的材料、尺寸等要求，设置相应的加工参数，如切削速度、进给速度等。

6. 现场调试：在进行正式加工之前，可以通过手动操作对设备进行现场调试，检查加工路径是否正确，加工参数是否合适等。

7. 开始加工：确认设备和加工参数设置正确后，启动数控卧式镗铣床，开始进行加工。

8. 监控加工过程：在加工过程中，要随时监控设备的运行状态和加工质量，确保加工过程的稳定和零件质量的满足。

9. 停机和清洁：加工完成后，及时停机，并对设备和加工区域进行清洁，确保设备的保养和周围环境的整洁。

10. 关闭电源：结束操作时，要关闭数控卧式镗铣床的电源开关，以保证设备的安全。

以上就是数控卧式镗铣床的基本操作方法，具体操作还需要根据设备的具体型号和使用说明进行操作。

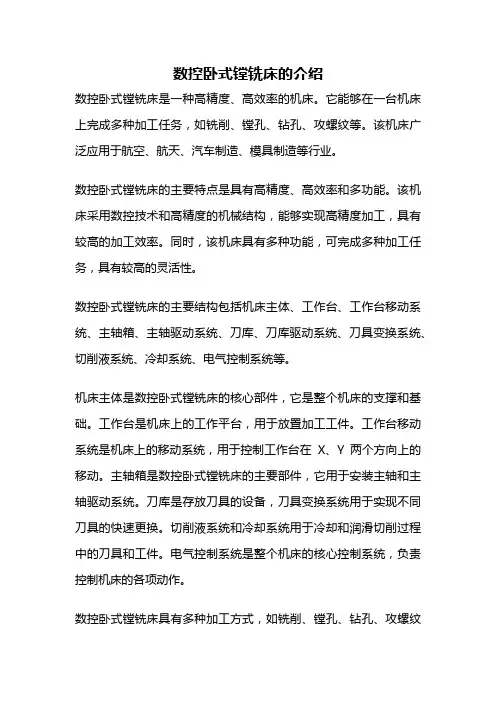

数控卧式镗铣床的介绍数控卧式镗铣床是一种高精度、高效率的机床。

它能够在一台机床上完成多种加工任务，如铣削、镗孔、钻孔、攻螺纹等。

该机床广泛应用于航空、航天、汽车制造、模具制造等行业。

数控卧式镗铣床的主要特点是具有高精度、高效率和多功能。

该机床采用数控技术和高精度的机械结构，能够实现高精度加工，具有较高的加工效率。

同时，该机床具有多种功能，可完成多种加工任务，具有较高的灵活性。

数控卧式镗铣床的主要结构包括机床主体、工作台、工作台移动系统、主轴箱、主轴驱动系统、刀库、刀库驱动系统、刀具变换系统、切削液系统、冷却系统、电气控制系统等。

机床主体是数控卧式镗铣床的核心部件，它是整个机床的支撑和基础。

工作台是机床上的工作平台，用于放置加工工件。

工作台移动系统是机床上的移动系统，用于控制工作台在X、Y两个方向上的移动。

主轴箱是数控卧式镗铣床的主要部件，它用于安装主轴和主轴驱动系统。

刀库是存放刀具的设备，刀具变换系统用于实现不同刀具的快速更换。

切削液系统和冷却系统用于冷却和润滑切削过程中的刀具和工件。

电气控制系统是整个机床的核心控制系统，负责控制机床的各项动作。

数控卧式镗铣床具有多种加工方式，如铣削、镗孔、钻孔、攻螺纹等。

其中，铣削是最常用的加工方式之一。

铣削是一种通过旋转刀具和工件相对运动来去除工件多余材料的加工方式。

在数控卧式镗铣床上，铣削可以实现多种形状的加工，如平面、曲面等。

镗孔是另一种常用的加工方式，它是通过一根镗刀在工件内部切削而形成的孔洞。

在数控卧式镗铣床上，镗孔可以实现高精度的孔加工。

钻孔是通过一根钻头在工件上钻出孔洞的加工方式。

攻螺纹是通过一根攻丝刀在工件上切削螺纹的加工方式。

数控卧式镗铣床具有多种优点，如高精度、高效率、多功能等。

它能够满足不同行业的加工需求，具有广泛的应用前景。

随着科技的不断进步，数控卧式镗铣床的性能和精度将会不断提高，为制造业的发展做出更大的贡献。

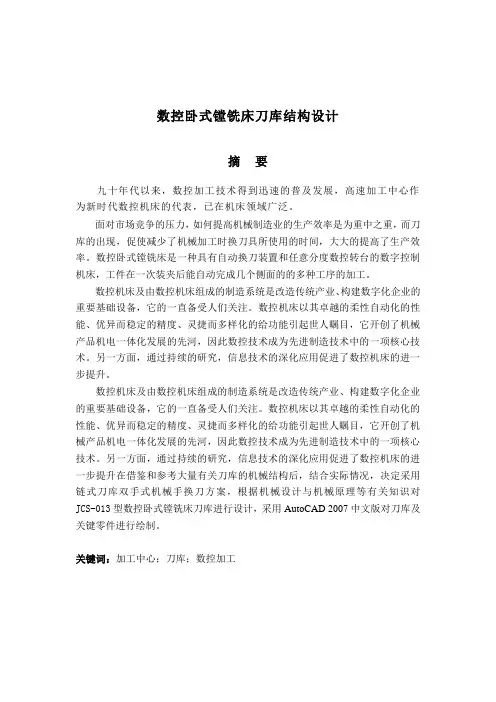

数控卧式镗铣床刀库结构设计摘要九十年代以来，数控加工技术得到迅速的普及发展，高速加工中心作为新时代数控机床的代表，已在机床领域广泛。

面对市场竞争的压力，如何提高机械制造业的生产效率是为重中之重，而刀库的出现，促使减少了机械加工时换刀具所使用的时间，大大的提高了生产效率。

数控卧式镗铣床是一种具有自动换刀装置和任意分度数控转台的数字控制机床，工件在一次装夹后能自动完成几个侧面的的多种工序的加工。

数控机床及由数控机床组成的制造系统是改造传统产业、构建数字化企业的重要基础设备，它的一直备受人们关注。

数控机床以其卓越的柔性自动化的性能、优异而稳定的精度、灵捷而多样化的给功能引起世人瞩目，它开创了机械产品机电一体化发展的先河，因此数控技术成为先进制造技术中的一项核心技术。

另一方面，通过持续的研究，信息技术的深化应用促进了数控机床的进一步提升。

数控机床及由数控机床组成的制造系统是改造传统产业、构建数字化企业的重要基础设备，它的一直备受人们关注。

数控机床以其卓越的柔性自动化的性能、优异而稳定的精度、灵捷而多样化的给功能引起世人瞩目，它开创了机械产品机电一体化发展的先河，因此数控技术成为先进制造技术中的一项核心技术。

另一方面，通过持续的研究，信息技术的深化应用促进了数控机床的进一步提升在借鉴和参考大量有关刀库的机械结构后，结合实际情况，决定采用链式刀库双手式机械手换刀方案，根据机械设计与机械原理等有关知识对JCS-013型数控卧式镗铣床刀库进行设计，采用AutoCAD 2007中文版对刀库及关键零件进行绘制。

关键词：加工中心；刀库；数控加工CNC horizontal boring and milling machine tool structure designAbstractSince the 1990s,CNC machine technology has made the rapid and universial development,as a new era of the representatives of NC machine tools.Faced with the pressure of market competition, how to improve the mechanical manufacturing industry production efficiency is the priority among priorities, and the knife, to reduce the mechanical processing tool changer used time, greatly improves the production efficiency. CNC horizontal boring and milling machine is a kind of automatic tool changer and arbitrary indexing turntable digital control machine tool, workpiece can automatically complete the various processes in several side in a fixture.CNC machine tools and manufacturing system composed of CNC machine is an important equipment to transform traditional industries, the construction of digital enterprise, it has attracted a lot of attention. CNC machine tools to performance, the flexible automation excellence excellent and stable accuracy, celerity and diversified to the functional attracted worldwide attention, it pioneered the development of mechanical products mechanical and electrical integration precedent, so the numerical control technology is a core technology in advanced manufacturing technology. On the other hand, through continuous research, information technology applications to promote the further deepening of CNC machine tools.According to actual condition,I introduce the chain knife library of robot hands cutter replacement plan after referencing to the vast library mechanical structure of the sword.According to the Mechanical Design,the Mechanical Principle and other relevant knowledge,there are some designs about JCS-013 type nc horizontal boring and milling machine tool store and I have drew the key parts of library using AutoCAD 2007.Keywords: machining center; Tool house;NC目录第1章绪论 .................................................................... 错误！未定义书签。
