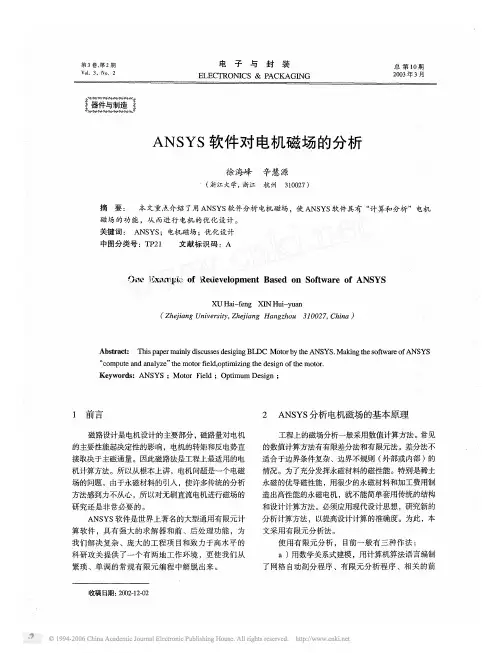

有限元的分析软件Ansys在电机领域中应用有限元分析是现代工程和科学领域中最强大的工具之一。
它是一种仿真技术，可用于预测复杂结构的加载和行为。
此技术已经在各种领域得到了广泛的应用，包括航空航天、汽车、建筑、医学设备等，也在电机领域中广泛应用。
Ansys是一家专业的机械仿真软件公司，推出了Ansys Maxwell、Ansys Q3D Extractor、Ansys Icepak等多款电磁仿真软件。
本文将重点介绍Ansys最著名的电机仿真软件Ansys Maxwell在电机设计中的应用。
Ansys Maxwell介绍Ansys Maxwell是Ansys专为电力电子、电机、传感器设计等行业推出的电磁仿真软件。
Ansys Maxwell提供了各种电机部件和材料的建模，通过有限元解算技术实现了对电机运行性能的全面分析。
Ansys Maxwell在电机领域的具体应用包括：电机的磁场仿真在电机部件上施加预定义的电源电压波形或电流波形，Ansys Maxwell可计算它们所产生的电磁力和涡流、磁通密度和磁力线等参数。
与他平面上的分析方法相比，有限元分析技术能够更好地解决非线性、非均匀和几何较复杂的问题。
电机的热老化仿真Ansys Maxwell不仅可以分析电机的电磁性能，还可以通过Ansys Icepak模块进行热仿真，分析磁场作用下电机的温度分布和热点位置等运行状况，从而设计出更加稳定的电机。
电机的噪声与振动仿真电机在工作时往往会产生噪声和振动。
在电机设计阶段，利用Ansys Maxwell 可进行噪声和振动仿真。
通过识别和测试电机的激励源和耦合过程，可以预测电机的声功率级和振动特性，从而优化电机设计。
Ansys在电机领域的应用实例应用Ansys Maxwell，企业可以快速准确地设计和验证新的电机概念和产品，预测其性能和优化设计，降低设计成本和提高设计效率。
以下列举了Ansys在电机领域的应用实例。
无刷直流电机的磁场和振动分析以无刷直流电机为例，Ansys Maxwell在电机的建模、噪音和振动分析方面做出了贡献。
期末大作业题目：简单直流致动器ANSYS电磁场分析及与ansoft仿真分析结果比较作者姓名：柴飞龙学科（专业）：机械工程学号：21225169所在院系：机械工程学系提交日期2013 年 1 月1、 背景简述：ANSYS 软件是融结构、流体、电场、磁场、声场分析于一体的大型通用软件有限元分析软件，是现代产品设计中的高级CAE 工具之一。
而ansoft Maxwell 软件是一款专门分析电磁场的分析软件，如传感器、调节器、电动机、变压器等。
本人在实验室做的课题涉及到电机仿真，用的较多的是ansoft 软件，因为其对电机仿真的功能更强大，电机功能模块更多，界面友好。
现就对一电磁场应用实例，用ANSYS 进行仿真分析，得到的结果与ansoft 得到的结果进行简单核对比较。
2、 问题描述：简单直流致动器由2个实体圆柱铁芯，中间被空气隙分开的部件组成，线圈中心点处于空气隙中心。
衔铁是导磁材料，导磁率为常数（即线性材料，r μ=1000），线圈是可视为均匀材料，空气区为自由空间（1=r μ），匝数为2000，线圈励磁为直流电流：2A 。
模型为轴对称。
3、 ANSYS 仿真操作步骤：第一步：Main menu>preferences第二步：定义所有物理区的单元类型为PLANE53 Preprocessor>Element type>Add/Edit/Delete第三步：设置单元行为模拟模型的轴对称形状，选择Options（选项）第四步：定义材料Preprocessor>Material Props>•定义空气为1号材料(MURX = 1)•定义衔铁为2号材料(MURX = 1000)•定义线圈为3号材料(自由空间导磁率，MURX=1)第五步：建立衔铁面、线圈面、空气面Preprocessor>Modeling>Greate>Area>Rectangle>By Dimensions 建立衔铁面建立线圈面建立空气面最终结果第六步：用Overlap迫使全部平面连接在一起Preprocessor> Modeling>Booleans>Operate> Overlap>Areas 按Pick All第七步:平面要求与物理区和材料联系起来Preprocessor>Meshing> Meshing Attributes>Picked Areas用鼠标点取衔铁平面Preprocessor>Meshing> Meshing Attributes>Picked Areas选取线圈平面第八步：加磁通量平行边界条件Preprocessor>Solution>Define loads>apply>magnetic>boundary>Vector Poten>Flux par’1>On lines选取如下边界线段第九步：智能尺寸选项来控制网格大小Preprocessor>-Meshing>Size Cntrls>smartsize>basic第十步：网格生成Preprocessor >Meshing>Mesh>Areas>Free>Pick All结果如下：第十步：衔铁定义为一个单元组件（1）选择衔铁平面Utility>select>entities（2）选择与已选平面相对应的单元（3）图示衔铁单元Utility>plot>elements第十一步：使单元与衔铁组件联系起来Utility>Select>Comp/Assembly>Create Component第十二步：加力边界条件标志Preprocessor>Solution>Define loads>apply>magnetic>Magnetic>Flag>Comp Force第十三步：给线圈平面施加电流密度（1）选择线圈平面Utility>Select>Entity（2）得到线圈截面积.Preprocessor>Modeling>Booleans>Operate Operate>Calc Geometric Items>Of Areas选择OK（3）将线圈面积赋予参数CAREAUtility>Parameter>Get Scalar Data第十四步：把电流密度加到平面上Preprocessor> Solution>Define loads>Apply>Excitation>Curr Density>On Areas第十五步：solve进行计算Preprocessor> Solution >solve>electromagnet>Static Analysis>Opt & Solve第十六步：后处理（1）生成磁力线圈General Postproc>plot results>Contour Plot>2D flux lines（2）计算电磁力General Postproc>Elec&Mag Calc>Component Based>Force(3)显示总磁通密度值(BSUM)General Postproc>Plot Results>Contour Plot>Nodal Solution最后结果如下：此时，完成了用ANSYS仿真分析简单直流致动器的全部过程，之后将附上用ansoft 仿真同一简单直流致动器的结果并做简单比较。
第六章３-Ｄ静态磁场分析（棱边单元方法）6.1何时使用棱边元方法在理论上，当存在非均匀介质时，用基于节点的连续矢量位A来进行有限元计算会产生不精确的解，这种理论上的缺陷可通过使用棱边元方法予以消除。
这种方法不但适用于静态分析，还适用于谐波和瞬态磁场分析。
在大多数实际3-D分析中，推荐使用这种方法。
在棱边元方法中，电流源是整个网格的一个部分，虽然建模比较困难，但对导体的形状没有控制，更少约束。
另外也正因为对电流源也要划分网格，所以可以计算焦耳热和洛伦兹力。
用棱边元方法分析的典型使用情况有：·电机·变压器·感应加热·螺线管电磁铁·强场磁体·非破坏性试验·磁搅动·电解装置·粒子加速器·医疗和地球物理仪器《ANSYS理论手册》不同章节中讨论了棱边单元的公式。
这些章节包括棱边分析方法的概述、矩阵列式的讨论、棱边方法型函数的信息。
对于ANSYS的SOLID117棱边单元，自由度是矢量位A沿单元边切向分量的积分。
物理解释为：沿闭合环路对边自由度（通量）求和，得到通过封闭环路的磁通量。
正的通量值表示单元边矢量是由较低节点号指向较高节点号（由单元边连接）。
磁通量方向由封闭环路的方向根据右手法则来判定。
在ANSYS中，AZ表示边通量自由度，它在MKS单位制中的单位是韦伯（Volt·Secs），SOLID117是20节点六面体单元，它的12个边节点（每条边的中间节点）上持有边通量自由度AZ。
单元边矢量是由较低节点号指向较高节点号。
在动态问题中，8个角节点上持有时间积分电势自由度VOLT。
ANSYS程序可用棱边元方法分析3-D静态、谐波和瞬态磁场问题。
（实体模型与其它分析类型一样，只是边界条件不同），具体参见第7章，第8章。
6.2单元边方法中用到的单元表 1三维实体单元6.3物理模型区域的特性与设置对于包括空气、铁、永磁体、源电流的静态磁场分析模型，可以通过设置不同区域不同材料特性来完成。
