环氧树脂新型有机硅改性剂

环氧树脂如何进行表面改性环氧树脂是一种广泛应用于涂料、复合材料、电器绝缘材料等领域的热固性塑料。

其性能优良，但在实际应用中存在一些问题，例如黏附性差、耐候性差等。

因此，如何对环氧树脂进行表面改性，提高其性能，成为研究的热点之一。

一、表面处理法表面处理法是一种简单有效的改性方式。

主要有以下几种方法。

1、化学处理法化学处理法是利用特定的化学试剂处理环氧树脂表面，形成化学键，提高环氧树脂的表面活性和黏附性。

常用的化学试剂有酸、碱、有机硅、硅酸盐等。

其中，有机硅和硅酸盐是目前应用较广泛的化学试剂。

有机硅是一种无色透明的液态物质，具有极强的亲水性和覆盖性。

通过在环氧树脂表面覆盖一层有机硅分子，可以大大提高环氧树脂的表面活性和黏附性。

硅酸盐是一种中性物质，可以在环氧树脂表面形成化学键。

硅酸盐的改性效果优于有机硅，在环氧树脂涂层中应用较广泛。

2、放电处理法放电处理法是利用高压电场在环氧树脂表面形成微弱等离子体，在等离子体作用下使环氧树脂表面产生化学反应，形成化学键，提高环氧树脂的表面活性和黏附性。

该方法无需使用化学试剂，对环境无污染，是一种环保的表面处理方法。

3、光气处理法光气处理法是利用紫外线和氧气作用在环氧树脂表面产生光化学反应，形成羟基等官能团。

通过这些官能团可以形成与其他物质的化学键，提高环氧树脂的黏附性。

该方法适用于对环氧树脂表面粘附物清除较彻底的情况。

二、表面涂层法表面涂层法是在环氧树脂表面涂覆一层改性材料，以提高环氧树脂的性能。

目前应用较多的表面涂层材料有丙烯酸酯、聚乙烯醇、聚乙烯醇酸酯等。

1、丙烯酸酯丙烯酸酯分子具有极强的极性和覆盖性，可以覆盖在环氧树脂表面形成一层保护层。

该保护层可以提高环氧树脂的耐热性、耐候性、抗紫外线能力等。

2、聚乙烯醇聚乙烯醇是一种无毒无害的高分子材料，具有极强的亲水性。

将聚乙烯醇涂覆在环氧树脂表面可以提高环氧树脂的表面活性和黏附性，对环保无污染。

三、表面修饰法表面修饰法是通过在环氧树脂表面引入一定官能团，在官能团作用下形成化学键，提高环氧树脂的性能。

环氧改性有机硅耐高温防腐涂料的研制喻兰英1, 2，李新跃1, 2, *，罗宏1, 2，陈飞英1（1.四川理工学院材料与化学工程学院，四川自贡 643000；2.材料腐蚀与防护四川省高校重点实验室，四川自贡 643000）摘 要：以环氧改性有机硅树脂作为漆基，制备了磷酸锌底漆、云母氧化铁中间漆以及不同颜色的面漆，研究了不同漆膜的耐热性以及以磷酸锌底漆加云母氧化铁中间漆复配不同颜色面漆所得复合涂层的耐热性和耐蚀性。

结果表明，以磷酸锌底漆、云母氧化铁中间漆和氧化铬绿面漆复配所得的涂层具有较好的耐高温防腐蚀性能，该复合涂层在350 °C烘烤3 h后，耐冲击强度≥40 kg·cm，附着力≤2级，柔韧性≤2 mm。

关键词：涂料；环氧改性有机硅树脂；耐热性；耐蚀性中图分类号：TQ630 文献标志码：A文章编号：1004 – 227X (2010) 02 – 0059 – 04Development of anti-high temperature and anti-corrosion epoxy modified silicone coating // YU Lan-ying, LI Xin- yue*, LUO Hong, CHEN Fei-ying Abstract: Zinc phosphate primer, micaceous iron oxide intermediate paint and topcoat with different colors were prepared with epoxy modified silicone resin as paint base. The thermal resistance of different coatings, and the corrosion resistance and thermal resistance of the composite coatings obtained from zinc phosphate primer and micaceous iron oxide intermediate paint combined with topcoats with various colors were studied. The results showed that the coating obtained from zinc phosphate primer and micaceous iron oxide intermediate paint combined with chromium oxide green topcoat has good high temperature resistance and corrosion resistance. The composite coating after bakingat 350 °C for 3 h has following properties: impact strength ≥40 kg·cm, adhesion ≤grade 2, flexibility ≤2 mm. Keywords: coating; epoxy modified silicone resin, thermal resistance, anticorrosionFirst-author’s address: Institute of Materials Science and Chemistry Engineering, Sichuan University of Science and Engineering, Zigong 643000, China收稿日期：2009–11–01 修回日期：2009–12–07基金项目：材料腐蚀与防护四川省高校重点实验室项目（2008CL02）。

有机硅改性水性聚氨酯的研究一、本文概述随着环保理念的深入人心和科学技术的不断进步，水性聚氨酯作为一种环境友好型高分子材料，在涂料、胶粘剂、皮革涂饰剂、纸张处理剂、纤维处理剂以及高分子膜等多个领域得到了广泛应用。

然而，传统的水性聚氨酯在某些性能上仍存在一定不足，如耐水性、耐溶剂性、耐候性等方面的性能有待提升。

因此，通过改性提高水性聚氨酯的性能成为了研究的热点。

有机硅材料以其独特的结构和性能，如良好的耐水性、耐候性、耐化学腐蚀性等，成为了改性水性聚氨酯的理想选择。

有机硅改性水性聚氨酯不仅继承了水性聚氨酯的环保性，还大幅提升了其耐水、耐候等性能，拓宽了其应用领域。

本文旨在深入研究有机硅改性水性聚氨酯的制备工艺、性能表征及应用性能，探讨有机硅改性对水性聚氨酯性能的影响机理。

通过系统的实验研究和理论分析，为有机硅改性水性聚氨酯的工业化生产和应用提供理论支持和技术指导。

本文也期望通过这一研究，为推动水性聚氨酯材料的发展和应用做出一定的贡献。

二、有机硅改性水性聚氨酯的制备方法有机硅改性水性聚氨酯的制备主要涉及到有机硅化合物的引入和水性聚氨酯的合成两个主要步骤。

以下将详细介绍这一制备过程。

需要选择适合的有机硅化合物进行改性。

常见的有机硅化合物包括硅烷偶联剂、聚硅氧烷等。

这些化合物具有良好的耐水、耐候和耐化学腐蚀性能，能够有效提高水性聚氨酯的性能。

在选择有机硅化合物后，需要进行适当的处理，如水解、醇解等，以使其能够更好地与水性聚氨酯反应。

水性聚氨酯的合成通常采用预聚体法。

将异氰酸酯与多元醇进行预聚反应，生成预聚体。

然后，在预聚体中加入扩链剂、催化剂、水等，进行链扩展和乳化，最终得到水性聚氨酯乳液。

在合成水性聚氨酯的过程中，将处理后的有机硅化合物引入反应体系。

有机硅化合物可以与预聚体中的异氰酸酯基团发生反应，形成硅氧键，从而将有机硅链段引入水性聚氨酯分子链中。

通过控制有机硅化合物的加入量和反应条件，可以实现对水性聚氨酯性能的调控。

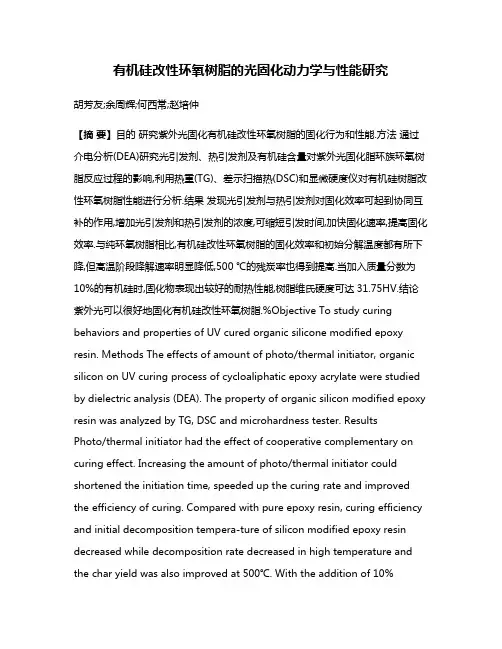

有机硅改性环氧树脂的光固化动力学与性能研究胡芳友;余周辉;何西常;赵培仲【摘要】目的研究紫外光固化有机硅改性环氧树脂的固化行为和性能.方法通过介电分析(DEA)研究光引发剂、热引发剂及有机硅含量对紫外光固化脂环族环氧树脂反应过程的影响,利用热重(TG)、差示扫描热(DSC)和显微硬度仪对有机硅树脂改性环氧树脂性能进行分析.结果发现光引发剂与热引发剂对固化效率可起到协同互补的作用,增加光引发剂和热引发剂的浓度,可缩短引发时间,加快固化速率,提高固化效率.与纯环氧树脂相比,有机硅改性环氧树脂的固化效率和初始分解温度都有所下降,但高温阶段降解速率明显降低,500 ℃的残炭率也得到提高.当加入质量分数为10%的有机硅时,固化物表现出较好的耐热性能,树脂维氏硬度可达31.75HV.结论紫外光可以很好地固化有机硅改性环氧树脂.%Objective To study curing behaviors and properties of UV cured organic silicone modified epoxy resin. Methods The effects of amount of photo/thermal initiator, organic silicon on UV curing process of cycloaliphatic epoxy acrylate were studied by dielectric analysis (DEA). The property of organic silicon modified epoxy resin was analyzed by TG, DSC and microhardness tester. ResultsPhoto/thermal initiator had the effect of cooperative complementary on curing effect. Increasing the amount of photo/thermal initiator could shortened the initiation time, speeded up the curing rate and improved the efficiency of curing. Compared with pure epoxy resin, curing efficiency and initial decomposition tempera-ture of silicon modified epoxy resin decreased while decomposition rate decreased in high temperature and the char yie ld was also improved at 500℃. With the addition of 10%organic silicon content, cured films showed good resistance and the Vickers hardness of the resin could reach 37.15HV. Conclusion UV light can effectively cure the modified epoxy resin.【期刊名称】《装备环境工程》【年(卷),期】2018(015)002【总页数】6页(P8-13)【关键词】紫外光固化;环氧树脂;有机硅;介电分析【作者】胡芳友;余周辉;何西常;赵培仲【作者单位】海军航空工程学院青岛校区航空机械系,山东青岛 266041;海军航空工程学院青岛校区航空机械系,山东青岛 266041;陆军工程大学,江苏徐州221004;海军航空工程学院青岛校区航空机械系,山东青岛 266041【正文语种】中文【中图分类】TB332;V258作为一种高性能紫外光(UV)固化树脂，脂环族环氧树脂具有抗拉与抗压强度高、耐高温、耐紫外光老化及耐候性好等优点，但也存在质脆、耐热性差、抗冲击韧性差等缺点[1-3]，限制了其更广泛的应用，对脂环族环氧树脂的增韧改性研究也成为今后的研究热点。

环氧改性有机硅耐高温防腐涂料的研制常彩彩;张爱黎;贾艳红【摘要】以自制的环氧改性有机硅树脂为基料,添加耐高温颜料SiC微粉、钛白粉及玻璃鳞片、滑石粉等填料,进行了耐高温防腐涂料的制备研究.探讨了颜基比、固化剂用量、颜填料用量等因素对涂料性能的影响.结果表明,涂料的最优配方是颜基比为1.25,SiC微粉7％,玻璃鳞片7％,mSiO2∶(mTiO2+ mSiO2)为23％,云母粉8％,滑石粉4％,偶联剂3.6％,固化剂聚酰胺(占树脂总量)6％,基料中有机硅树脂含量50％.优化配方下制备的耐高温防腐涂料综合性能得到了明显改善,400℃高温测试满足国标《漆膜耐热性测定法》(GB 1735-2009)的要求,耐酸、碱、盐60d涂层无起层、开裂、脱落,耐盐雾性能优异.【期刊名称】《沈阳理工大学学报》【年(卷),期】2016(035)005【总页数】5页(P106-110)【关键词】耐高温防腐涂层;环氧改性有机硅树脂;SiC微粉;玻璃鳞片【作者】常彩彩;张爱黎;贾艳红【作者单位】沈阳理工大学环境与化学工程学院,沈阳110159;沈阳理工大学环境与化学工程学院,沈阳110159;沈阳理工大学环境与化学工程学院,沈阳110159【正文语种】中文【中图分类】TQ637.6随着工业的快速发展，高温设备在冶金、化工、能源、军工等领域得到广泛应用。

高温设备表面的金属材料易与空气中的氧气发生氧化反应，产生锈蚀现象，成为各种化工厂事故的隐患[1-4]。

采用耐高温防腐涂层，不仅能解决高温氧化腐蚀的问题，还能延长设备的使用年限，因此耐高温防腐涂料的需求与日俱增。

目前，环氧改性有机硅树脂因集有机硅树脂的耐热性与环氧树脂优良的附着力、防腐蚀性及耐化学介质性于一体[5]而在高温设备的涂装保护中得到广泛应用。

刘广娟等[6]以自制的环氧改性有机硅树脂为基料，添加钛白粉、磷酸锌等颜填料，研制出一种耐高温耐蚀涂料，可在250℃下防止金属腐蚀。

环氧树脂胶粘剂的改性研究课程：涂料与胶粘剂题⽬：环氧树脂胶粘剂的改性研究姓名：XXX 学号：XXX姓名：XXX 学号：XXX⽇期：XXXX-XX-XX环氧树脂胶粘剂的改性研究XXX XXX 化学⼯程与⼯艺摘要：综述了环氧树脂胶粘剂耐热，增韧改性研究的现状, 介绍了各种增韧耐热的应⽤。

关键词：环氧树脂，胶粘剂，耐热，改性，增韧；Modification of epoxy adhesiveXXX XXX Chemical Engineering and Technology Abstract:Epoxy resin adhesive heat toughening modification of the status quo, and a the various toughening heat-application.Keywords: epoxy resins, adhesives, heat-resistant, modified, toughened;前⾔环氧胶粘剂在整个合成胶粘剂中所占的⽐例并不⼤,但由于它的优异性能，在结构胶粘剂中却占据了主导地位，有“万能胶”之称。

但其固化后易产⽣较⼤的内应⼒，且产物中有较稠密的芳环结构，使得未经改性的环氧固化物较脆,，且耐⾼温性较差，为此，环氧树脂胶粘剂的改性研究很多。

相容性理论的发展和相容技术的进步推动了环氧树脂与弹性体(橡胶类)及热塑料树脂的合⾦化研究，经历了第⼆、第三代环氧胶粘剂时代。

近年来，则采⽤其它耐⾼温树脂与环氧树脂物理共混或化学改性，或在环氧分⼦中引⼊新的基团来提⾼环氧树脂的耐热性。

另外，胶粘剂中所⽤固体填料对改善耐热性也起重要作⽤。

本⽂着重介绍我国ER胶粘剂耐热和韧性研究及其应⽤。

主题⼀、环氧树脂胶粘剂在耐热性⽅⾯的改性的研究本⽅法以环氧树脂(EP)和有机硅硼改性EP 预聚物为主体材料，研制出⼀种可室温固化、⾼温使⽤且固化压⼒仅为接触压⼒的胶粘剂。

环氧树脂改性环氧树脂（EP）材料具有高模量、高强度和耐化学性好等优点，由于环氧树脂含有活泼的环氧基团，可直接参与水性聚氨酯的合成反应。

常见环氧改性的水性聚氨酯是将环氧树脂与聚氨酯反应后部分形成网状结构，以提高水性聚氨酯涂膜的机械性能及耐热性、耐水性和耐溶剂性等综合性能。

环氧树脂改性通常采用机械共混或共聚的方法。

采用机械共混法时EP和PU 之间没有化学键的结合，利用EP的疏水性和PU链中的羧基以及聚醚链段的亲水性，使PU包覆EP，最终形成核-壳结构而达到改性的效果。

共聚法是将EP接枝到PU链上，在乳液的稳定性上，共混法比共聚法更具有优势。

机械共混法由于环氧基团被包裹在核内进行开环反应，所以体系较稳定。

而共聚法在预聚阶段生成的支链结构导致相对分子质量增大，使预聚体的粘度增大；环氧基团的催化开环使得部分乳液粒子形成交联物而缓慢沉淀。

体系中的NCO基团还可能同EP链上的环氧基团反应，生成噁唑酮结构。

黄先威等研究了环氧树脂用量、加入方式、温度等因素对乳液稳定性并分析了影响涂膜性能的因素，发现当EP的质量分数超过7%时，预聚体粘度过大，而且乳液稳定性也变差。

其原因可能是随着环氧树脂加入量的增加，乳液中位于胶粒外壳的环氧基团也随之增加，其在三乙胺的催化作用下进行开环反应，乳液粒子之间形成的交联物增多而沉淀。

Jang J K等研究了不同NCO\OH比值（R值）对树脂及涂膜性能的影响,R值较小时，分散液的外观及其涂膜的硬度、耐水性等较差，随着R 值的增大，一方面聚合物链中硬段含量增大，提高了涂膜的硬度；另一方面体系中游离的NCO增多，在乳化扩链的过程中形成更多的交联，生成更多的疏水性链段--氨基甲酸酯，使硬段更集中，增强了硬段结晶微区的交联作用，降低了PU 的吸水率，提高了涂膜的耐水性。

2.2.3有机硅氧烷改性有机硅树脂表面能较低，具有耐高温、耐水性、耐候性及透气性好等优点，已广泛用于聚氨酯材料的改性。

近年来有许多关于用聚硅氧烷改性聚氨酯制取低表面能材料的报道。
