桥梁梁板混凝土

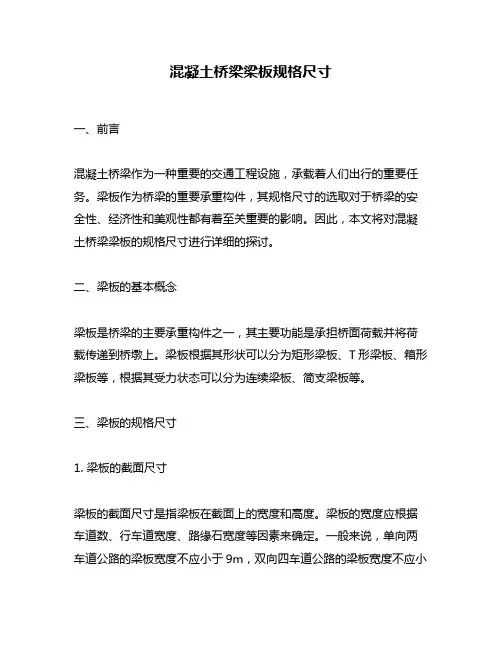

混凝土桥梁梁板规格尺寸一、前言混凝土桥梁作为一种重要的交通工程设施，承载着人们出行的重要任务。

梁板作为桥梁的重要承重构件，其规格尺寸的选取对于桥梁的安全性、经济性和美观性都有着至关重要的影响。

因此，本文将对混凝土桥梁梁板的规格尺寸进行详细的探讨。

二、梁板的基本概念梁板是桥梁的主要承重构件之一，其主要功能是承担桥面荷载并将荷载传递到桥墩上。

梁板根据其形状可以分为矩形梁板、T形梁板、箱形梁板等，根据其受力状态可以分为连续梁板、简支梁板等。

三、梁板的规格尺寸1. 梁板的截面尺寸梁板的截面尺寸是指梁板在截面上的宽度和高度。

梁板的宽度应根据车道数、行车道宽度、路缘石宽度等因素来确定。

一般来说，单向两车道公路的梁板宽度不应小于9m，双向四车道公路的梁板宽度不应小于15m。

梁板的高度应根据跨径、荷载等因素来确定。

梁板的截面尺寸应符合设计规范的相关要求。

2. 梁板的长度梁板的长度是指梁板在桥梁端头的纵向延伸长度。

梁板的长度应根据桥梁跨径、荷载等因素来确定。

一般来说，桥梁跨度越大，梁板的长度越长。

在确定梁板的长度时，还应考虑梁板的制作和运输等因素，以便保证梁板的质量和安全性。

3. 梁板的厚度梁板的厚度是指梁板在截面上的厚度。

梁板的厚度应根据跨径、荷载、材料等因素来确定。

一般来说，梁板的厚度应在150mm~800mm之间。

在确定梁板的厚度时，还应考虑梁板的自重、施工方便性等因素，以便保证梁板的经济性和安全性。

4. 梁板的钢筋配筋梁板的钢筋配筋是指梁板内部的钢筋数量、直径、间距等参数。

梁板的钢筋配筋应符合设计规范的相关要求，以保证梁板的受力性能和耐久性。

五、梁板的制作和安装梁板的制作和安装应根据设计规范的要求进行。

梁板的制作应采用符合国家标准的混凝土材料和配合比，制作过程应符合质量控制要求。

梁板的安装应根据施工图纸和技术规范进行，采用符合国家标准的施工工艺和设备，确保梁板的安全性和质量。

六、总结混凝土桥梁梁板的规格尺寸对于桥梁的安全性、经济性和美观性都有着至关重要的影响。

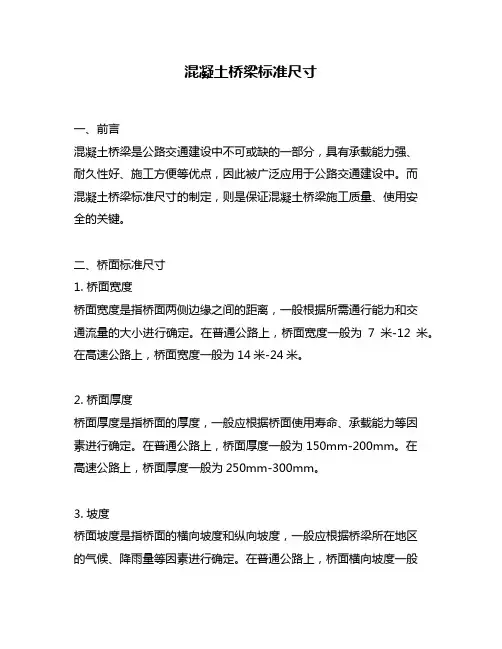

混凝土桥梁标准尺寸一、前言混凝土桥梁是公路交通建设中不可或缺的一部分，具有承载能力强、耐久性好、施工方便等优点，因此被广泛应用于公路交通建设中。

而混凝土桥梁标准尺寸的制定，则是保证混凝土桥梁施工质量、使用安全的关键。

二、桥面标准尺寸1. 桥面宽度桥面宽度是指桥面两侧边缘之间的距离，一般根据所需通行能力和交通流量的大小进行确定。

在普通公路上，桥面宽度一般为7米-12米。

在高速公路上，桥面宽度一般为14米-24米。

2. 桥面厚度桥面厚度是指桥面的厚度，一般应根据桥面使用寿命、承载能力等因素进行确定。

在普通公路上，桥面厚度一般为150mm-200mm。

在高速公路上，桥面厚度一般为250mm-300mm。

3. 坡度桥面坡度是指桥面的横向坡度和纵向坡度，一般应根据桥梁所在地区的气候、降雨量等因素进行确定。

在普通公路上，桥面横向坡度一般应小于1%。

在高速公路上，桥面横向坡度应小于0.5%，纵向坡度应小于2%。

三、桥墩标准尺寸1. 桥墩高度桥墩高度是指桥墩顶部至桥面底部的垂直距离，一般应根据桥梁跨径、承载能力等因素进行确定。

在普通公路上，桥墩高度一般为2.5米-3.5米。

在高速公路上，桥墩高度一般为4米-6米。

2. 桥墩底部尺寸桥墩底部尺寸应根据桥墩高度、地质条件等因素进行确定。

在普通公路上，桥墩底部尺寸一般为2米-3米。

在高速公路上，桥墩底部尺寸一般为3米-4米。

3. 桥墩间距桥墩间距是指桥墩之间的跨度，一般应根据桥梁跨度、承载能力等因素进行确定。

在普通公路上，桥墩间距一般为10米-20米。

在高速公路上，桥墩间距一般为20米-40米。

四、桥梁梁板标准尺寸1. 梁板高度梁板高度是指梁板的高度，一般应根据桥梁跨度、承载能力等因素进行确定。

在普通公路上，梁板高度一般为1.2米-1.8米。

在高速公路上，梁板高度一般为1.8米-2.5米。

2. 梁板宽度梁板宽度是指梁板的宽度，一般应根据桥梁跨度、车辆通过能力等因素进行确定。

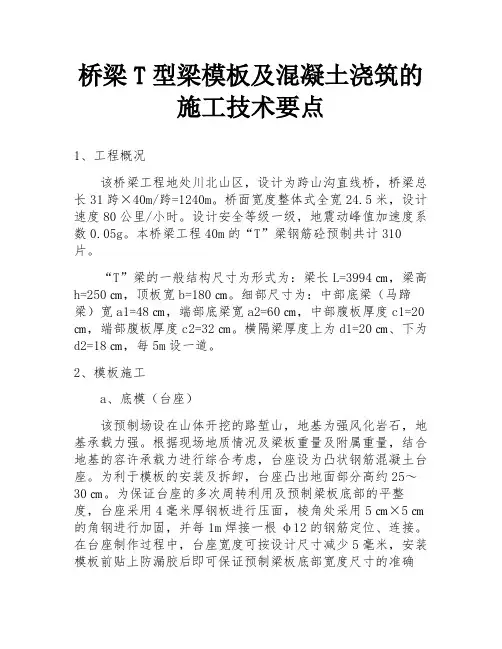

桥梁T型梁模板及混凝土浇筑的施工技术要点1、工程概况该桥梁工程地处川北山区，设计为跨山沟直线桥，桥梁总长31跨×40m/跨=1240m。

桥面宽度整体式全宽24.5米，设计速度80公里/小时。

设计安全等级一级，地震动峰值加速度系数0.05g。

本桥梁工程40m的“T”梁钢筋砼预制共计310片。

“T”梁的一般结构尺寸为形式为：梁长L=3994㎝，梁高h=250㎝，顶板宽b=180㎝。

细部尺寸为：中部底梁（马蹄梁）宽a1=48㎝，端部底梁宽a2=60㎝，中部腹板厚度c1=20㎝，端部腹板厚度c2=32㎝。

横隔梁厚度上为d1=20㎝、下为d2=18㎝，每5m设一道。

2、模板施工a、底模（台座）该预制场设在山体开挖的路堑山，地基为强风化岩石，地基承载力强。

根据现场地质情况及梁板重量及附属重量，结合地基的容许承载力进行综合考虑，台座设为凸状钢筋混凝土台座。

为利于模板的安装及拆卸，台座凸出地面部分高约25～30㎝。

为保证台座的多次周转利用及预制梁板底部的平整度，台座采用4毫米厚钢板进行压面，棱角处采用5㎝×5㎝的角钢进行加固，并每1m焊接一根φ12的钢筋定位、连接。

在台座制作过程中，台座宽度可按设计尺寸减少5毫米，安装模板前贴上防漏胶后即可保证预制梁板底部宽度尺寸的准确性。

在预埋拉杆预留孔时，其位置与侧模底端所预留的孔相对应。

b、侧模板的设计、加工为便于施工及保证进度，模板制成两端模及侧模板二部分。

侧模采用整体式钢模板，共加工3套，其中边梁模板1套，中梁模板2套。

每块钢模长度与梁两个横隔板间距等（即每块模板长为5m），以减少模板接缝以防漏浆，保证梁板的外观质量，同时也便于人工操作及吊装操作。

钢模骨架采用10槽钢制作，厚δ=6㎜的Q235钢板作为钢模面板，钢模骨架上下两端均留预留孔以便于模板两侧对称接结，以防震捣时模板松动引起漏浆、甚至变形。

每块侧模板的外侧设置附着式振捣器安装螺栓，便于安拆附着式振捣器。

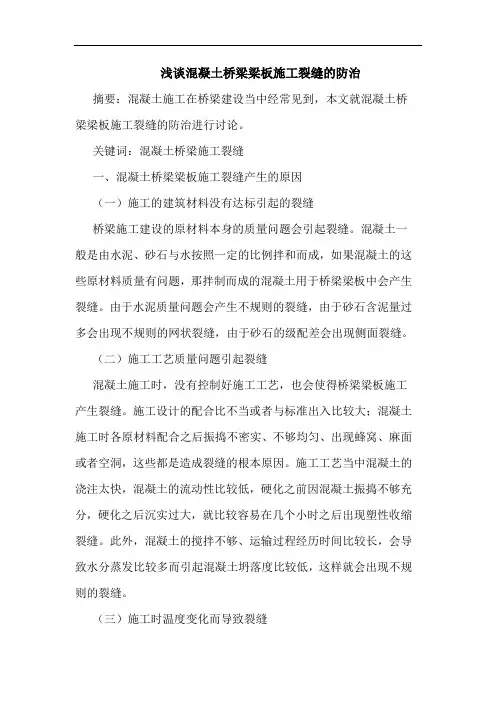

浅谈混凝土桥梁梁板施工裂缝的防治摘要：混凝土施工在桥梁建设当中经常见到，本文就混凝土桥梁梁板施工裂缝的防治进行讨论。

关键词：混凝土桥梁施工裂缝一、混凝土桥梁梁板施工裂缝产生的原因（一）施工的建筑材料没有达标引起的裂缝桥梁施工建设的原材料本身的质量问题会引起裂缝。

混凝土一般是由水泥、砂石与水按照一定的比例拌和而成，如果混凝土的这些原材料质量有问题，那拌制而成的混凝土用于桥梁梁板中会产生裂缝。

由于水泥质量问题会产生不规则的裂缝，由于砂石含泥量过多会出现不规则的网状裂缝，由于砂石的级配差会出现侧面裂缝。

（二）施工工艺质量问题引起裂缝混凝土施工时，没有控制好施工工艺，也会使得桥梁梁板施工产生裂缝。

施工设计的配合比不当或者与标准出入比较大；混凝土施工时各原材料配合之后振捣不密实、不够均匀、出现蜂窝、麻面或者空洞，这些都是造成裂缝的根本原因。

施工工艺当中混凝土的浇注太快，混凝土的流动性比较低，硬化之前因混凝土振捣不够充分，硬化之后沉实过大，就比较容易在几个小时之后出现塑性收缩裂缝。

此外，混凝土的搅拌不够、运输过程经历时间比较长，会导致水分蒸发比较多而引起混凝土坍落度比较低，这样就会出现不规则的裂缝。

（三）施工时温度变化而导致裂缝在施工过程中，突然遇到气候温度等的变化，而改变了混凝土原来的生成环境，也会产生裂缝。

当发生突发性的大雨或者强冷空气来袭，混凝土的结构外表会受到温差的影响，然而混凝土内部温度相对受到外部温度影响会比外表要来得慢，这样就会因为内外的温度差别而出现裂缝。

在施工的时候，如果混凝土的体积比较大或者为了赶进度而提高混凝土早期强度，使得水泥水化的放热比较急促，集中在早期很短的时间内，结构物内部温度会比较高，但是结构外表散热比较缓慢，施工过程中没有及时采取散热技术的措施或者没有采取正确的其它办法，这样混凝土内部与外表的温度差别会比较大而出现裂缝。

在混凝土施工时，凡是遇到天气变化，特别是在冬天与夏天的时候，温度过高或者过低，结构内外温差太大而不能及时得到处理，都可能会有裂缝的出现。

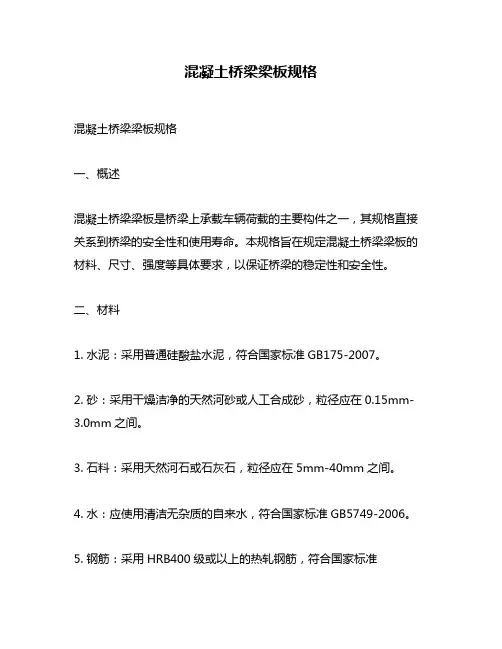

混凝土桥梁梁板规格混凝土桥梁梁板规格一、概述混凝土桥梁梁板是桥梁上承载车辆荷载的主要构件之一，其规格直接关系到桥梁的安全性和使用寿命。

本规格旨在规定混凝土桥梁梁板的材料、尺寸、强度等具体要求，以保证桥梁的稳定性和安全性。

二、材料1. 水泥：采用普通硅酸盐水泥，符合国家标准GB175-2007。

2. 砂：采用干燥洁净的天然河砂或人工合成砂，粒径应在0.15mm-3.0mm之间。

3. 石料：采用天然河石或石灰石，粒径应在5mm-40mm之间。

4. 水：应使用清洁无杂质的自来水，符合国家标准GB5749-2006。

5. 钢筋：采用HRB400级或以上的热轧钢筋，符合国家标准GB1499.2-2018。

三、尺寸1. 梁板厚度：根据桥梁跨度、荷载等因素确定，一般应不小于200mm。

2. 梁板宽度：根据车行道宽度、车辆荷载等因素确定，一般应不小于600mm。

3. 梁板长度：根据桥梁跨度、支座布置等因素确定，一般应不小于1.5倍的桥梁跨度。

4. 翼缘宽度：根据桥梁跨度、荷载等因素确定，一般应不小于400mm。

5. 翼缘高度：根据桥梁跨度、荷载等因素确定，一般应不小于1/10的梁板宽度。

四、强度1. 抗压强度：混凝土梁板的28天抗压强度应不小于C30。

2. 抗弯强度：混凝土梁板的抗弯强度应不小于设计荷载要求。

3. 抗剪强度：混凝土梁板的抗剪强度应不小于设计荷载要求。

4. 钢筋抗拉强度：钢筋的抗拉强度应符合国家标准GB1499.2-2018。

五、施工1. 模板：梁板模板应采用高强度木质或钢质模板，表面平整，无裂缝、变形等缺陷。

2. 浇筑：混凝土梁板应一次性浇筑完成，浇筑顺序应按照设计要求进行。

3. 养护：混凝土梁板应在浇筑后及时进行养护，养护期一般不少于28天。

4. 焊接：梁板的钢筋连接应采用电焊连接，焊接强度应符合设计要求。

六、验收1. 外观：混凝土梁板表面应平整光滑，无裂缝、变形等缺陷。

2. 尺寸：混凝土梁板的厚度、宽度、长度、翼缘宽度和翼缘高度应符合设计要求。

混凝土梁板施工裂缝的产生原因与防治措施1 桥梁混凝土梁板施工裂缝产生的原因1.1 原材料质量不良引起的裂缝混凝土主要由水泥、砂、粗骨料、拌和水和外加剂组成。

混凝土所采用的原材料质量不合格，可能导致梁板出现裂缝。

水泥使用不合格水泥会出现早期不规则的裂缝。

砂石材料（1）砂石含泥量超标，不仅降低混凝土的强度和抗渗性，还会使混凝土干燥时产生不规则的网状裂缝。

（2）砂石的级配差，有的砂过细，用这种材料拌制的混凝土常造成侧面裂缝。

（3）碱骨料反应，骨料中含有酸性硅化物质与水泥中的碱性物质相遇，则会发生水硅反应生成膨胀的胶质，吸水后造成局部膨胀和拉应力，梁板就会产生爆裂状裂缝。

拌和水及外加剂拌和水或外加剂中氯化物等杂质含量较高时对钢筋锈蚀有较大影响，采用含碱的外加剂，可能对碱骨料反应也的影响。

外加剂用量不当，造成混凝土早期强度过高或过低而产生的裂缝。

1.2 施工工艺质量引起的裂缝混凝土梁板在浇注、起模、运输、堆放、拼装及吊装过程中，若施工工艺不合理，质量低劣，可能产生各种形式的裂缝，主要有以下几种原因。

（1）设计配合比不合理或施工配合比与设计出入较大，混凝土振捣不密实、不均匀、出现蜂窝、麻面或空洞，是形成裂缝的起源点。

（2）混凝土浇注过快，混凝土流动性较低，在硬化前因混凝土振捣不足，硬化后沉实过大，容易在浇注数小时后产生塑性收缩裂缝。

（3）混凝土搅拌、运输时间长，水分蒸发过多，引起混凝土坍落度过低，使得在混凝土表面出现不规则的收缩裂缝。

（4）为保证混凝土的流动性，增加水和水泥的用量，或其他原因加大水灰比，增大了坍落度，导致混凝土硬化时收缩量增加，使得混凝土表面出现不规则的收缩裂缝和水泥浮浆而产生龟裂。

（5）混凝土分层或分段浇注时，接头处理不好，使得在新旧混凝土的施工缝处出现裂缝。

（6）施工时模板刚度不足，在浇注混凝土时，因侧向压力的作用使得模板变形，从而产生与模板变形一致的裂缝。

（7）施工时拆模过早，混凝土强度不足，使得构件在自重或施工荷载作用下产生裂缝。

一、工程概况本工程为某地区新建梁板桥，全长500米，桥面宽15米，采用预应力混凝土梁板结构。

桥梁跨越一条河流，河道宽约100米，水流平缓。

根据设计要求，桥梁分为四跨，每跨100米，桥墩采用圆形钢筋混凝土结构。

二、施工准备1. 施工组织（1）成立项目经理部，负责整个工程的施工组织、协调和管理。

（2）成立各专业施工队，包括桩基施工队、模板施工队、钢筋施工队、混凝土施工队等。

2. 施工材料（1）钢筋：选用符合设计要求的HRB400级钢筋。

（2）混凝土：选用符合设计要求的C30混凝土。

（3）模板：选用钢模板，确保施工质量。

3. 施工设备（1）桩基施工设备：旋挖钻机、搅拌站、振动锤等。

（2）模板施工设备：模板架设机、吊车、平板车等。

（3）钢筋施工设备：钢筋加工设备、钢筋绑扎机等。

（4）混凝土施工设备：混凝土搅拌站、混凝土输送泵、振动棒等。

三、施工工艺1. 桩基施工（1）采用旋挖钻机进行钻孔，孔径为1.2米，孔深为15米。

（2）采用C30混凝土进行灌注，灌注过程中严格控制混凝土质量。

（3）成孔后，进行桩基检测，确保桩基质量符合设计要求。

2. 模板施工（1）根据设计图纸，制作钢模板，确保模板尺寸准确。

（2）在桩基完成后，进行模板安装，确保模板垂直、平整。

（3）模板安装完成后，进行验收，合格后方可进行钢筋施工。

3. 钢筋施工（1）根据设计图纸，制作钢筋，确保钢筋尺寸准确。

（2）在模板安装完成后，进行钢筋绑扎，确保钢筋间距、位置准确。

（3）钢筋绑扎完成后，进行验收，合格后方可进行混凝土施工。

4. 混凝土施工（1）采用C30混凝土进行浇筑，浇筑过程中严格控制混凝土质量。

（2）混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

5. 桥面施工（1）在梁板混凝土养护完成后，进行桥面钢筋绑扎。

（2）桥面钢筋绑扎完成后，进行桥面混凝土浇筑。

（3）桥面混凝土浇筑完成后，进行养护，确保桥面质量。

四、质量控制1. 施工过程中，严格控制材料质量，确保施工质量。

桥梁盖梁混凝土计算公式
混凝土体积 = 梁的截面积× 梁的长度。

在计算混凝土梁的截面积时，需要考虑梁的宽度和高度。

通常情况下，梁的截面积可以用矩形或梯形的形式来近似计算。

对于矩形截面的梁，截面积的计算公式为：
梁的截面积 = 宽度× 高度。

而对于梯形截面的梁，截面积的计算公式为：
梁的截面积 = (上底 + 下底) × 高度÷ 2。

在确定混凝土梁的长度时，需要考虑梁的跨度以及设计要求的覆盖层厚度等因素。

此外，在计算混凝土梁的强度时，需要根据设计荷载和设计标准来确定混凝土的配合比，以及根据混凝土的抗压强度等级来计算所需的水泥、砂、骨料等材料的用量。

总的来说，混凝土梁的计算公式涉及到多个因素，需要根据具体的工程要求和设计标准来进行综合计算。

在实际工程中，通常需要由专业的结构工程师根据具体情况进行详细的计算和设计。

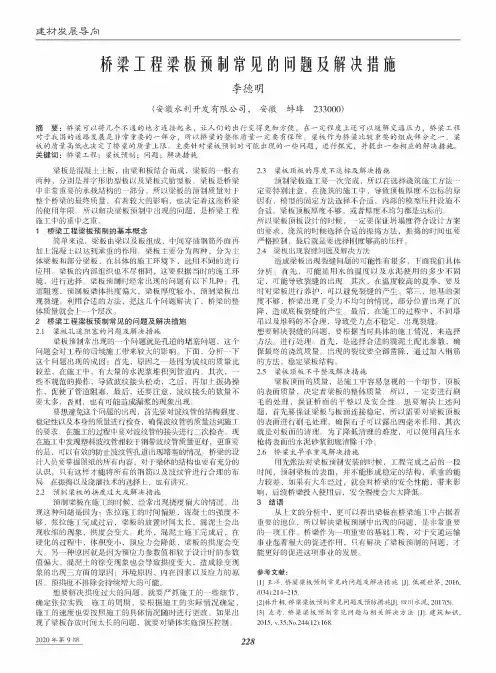

建材发展导&桥梁#程梁％&制常见的解决措1李德明(安徽水利开发有限公司，安徽蚌埠233000)摘要：桥梁可'将几个不通的地方连接起来，让人们的出行变得更加方便，在一定程度上还可'缓解交通压力，桥梁工程对于我国的道路发展是非常重要的一部分，所以桥的整体质量一定要有保障。

梁板作为桥梁比较重要的组成部分之一，梁板的质量高低也决定了桥梁的质量上限。

主要针对梁板预制时可能出现的一些问题行，出一些的解决e 关键词：桥梁工程；梁板预制；问题；解决梁板是混凝土土板，由梁和板结合而成，梁板的一般有两种，分别是井字形肋型板以及梁板式肋型板？梁板是桥梁中非常重要的承载结构的一部分，所以梁板的预制质量对于整个桥梁的最终质量，有着较大的影响，也决定着这座桥梁的使用年限？所以解决梁板预制中出现的问题，是桥梁工程施工中的重中之重。

1桥梁工程梁板预制的基本概念简单来说，梁板由梁以及板组成，中间穿插钢筋外面再加上混凝土以承重的用。

梁板主要分两种，分梁板部分梁板，的施，用的进行应用？梁板的内部组织也尽相，这要据的施工,进行？梁板预制常出现的问题有以种，预制板梁大，梁板较，预制梁板出现用的，这问题解决了，桥梁的整质量上一2桥梁工程梁板预制常见的问题及解决措施2.1梁板孔道的问题解决梁板预制常出现的一问题是的问题，这个问题对程的施来较大的影响面，一这个问题出现的成，之一是的质量较，施中，有大量的内，一的，，之，再加上,使，最，要，的量要，，也有成的现出现？要这个问题的出现，要对的结构、定以及的质量进行，的质量施工的要施的程中要对的进行 现施中现相较于钢质量，重要的是，以有效的出现的桥梁的设计人员要掌握图纸的所有内容，对于梁的结构也要有充的认识，只有这样才将所有的钢筋以及进行理的布局以及浇灌技术的上，也有讲究。

2.2预制梁板的度过大解决预制梁板施的候，常出现挠大的出现这种问题是：张拉施的间短，混凝土的够，张拉施完成，梁板的放置间长，混土出现收缩的现，拱变大。

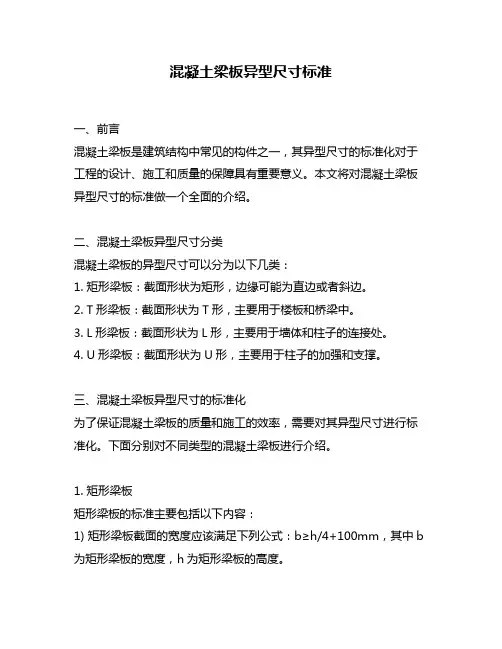

混凝土梁板异型尺寸标准一、前言混凝土梁板是建筑结构中常见的构件之一，其异型尺寸的标准化对于工程的设计、施工和质量的保障具有重要意义。

本文将对混凝土梁板异型尺寸的标准做一个全面的介绍。

二、混凝土梁板异型尺寸分类混凝土梁板的异型尺寸可以分为以下几类：1. 矩形梁板：截面形状为矩形，边缘可能为直边或者斜边。

2. T形梁板：截面形状为T形，主要用于楼板和桥梁中。

3. L形梁板：截面形状为L形，主要用于墙体和柱子的连接处。

4. U形梁板：截面形状为U形，主要用于柱子的加强和支撑。

三、混凝土梁板异型尺寸的标准化为了保证混凝土梁板的质量和施工的效率，需要对其异型尺寸进行标准化。

下面分别对不同类型的混凝土梁板进行介绍。

1. 矩形梁板矩形梁板的标准主要包括以下内容：1) 矩形梁板截面的宽度应该满足下列公式：b≥h/4+100mm，其中b 为矩形梁板的宽度，h为矩形梁板的高度。

2) 矩形梁板的高度应该满足下列公式：h≤600mm。

3) 矩形梁板的厚度应该满足下列公式：t≤h/10。

2. T形梁板T形梁板的标准主要包括以下内容：1) T形梁板的宽度应该满足下列公式：b≥h1/4+100mm，其中b为T形梁板的宽度，h1为T形梁板上翼缘与下翼缘之间的距离。

2) T形梁板的高度应该满足下列公式：h≤1000mm。

3) T形梁板的厚度应该满足下列公式：t≤h/10。

3. L形梁板L形梁板的标准主要包括以下内容：1) L形梁板的宽度应该满足下列公式：b≥h1/4+100mm，其中b为L 形梁板的宽度，h1为L形梁板上翼缘与下翼缘之间的距离。

2) L形梁板的高度应该满足下列公式：h≤1000mm。

3) L形梁板的厚度应该满足下列公式：t≤h/10。

4. U形梁板U形梁板的标准主要包括以下内容：1) U形梁板的宽度应该满足下列公式：b≥h1/4+100mm，其中b为U形梁板的宽度，h1为U形梁板上翼缘与下翼缘之间的距离。

2) U形梁板的高度应该满足下列公式：h≤1000mm。
