基于PLC的液压同步系统的程序设计方法在液压系统中，经常要求系统能控制处理多个执行机构同步运行的问题。
下面以笔者为国内某热电厂所设计的由一台PLC和四个电液比例阀组成的系统为例，说明同步系统的组成及程序设计方法。
一、系统组成系统由PLC、电流比例阀、齿轮双齿条油缸及转动执行机构等部分组成。
由PLC控制四个电液比例阀分别驱动四个齿轮双齿条油缸，带动四个执行机构转动。
控制要求规定：四个执行机构转动时，其转动速度应同步，最终的转动位置角度应相同。
系统的PLC选用Koyo SZ-4型产品，其各种模块安装在机架内的不同槽位上，I/O点的地址定义号由该模块所在的槽位决定，八槽机架所安装的模块类型及其地址定义号如图1所示。
图1系统的开关量输入模块选用8ND1型和16ND1型24VDC模块，它们的地址号为1010 ~1077，共56点。
主要用来连接按钮输入信号和接收绝对式旋转编码器发生的编码信号。
开关量输出模块选用8TR1型24VDC模块，它的地址号为~010~Q017，主要用来连接各种指示灯。
模拟量输出模块的型号为2DA2，该D/A模块提供2路-10V~—+10V的输出电压。
Z-CTIF为高速计数模块，该模块用于接收增量式旋转编码器发来的高速脉冲。
比例阀选用的是4WRZ16型先导式电液比例换向阀，其电源形式为直流24V，电磁铁名义电流为800mA。
由PLC输出的-10V~+10V电压控制功率放大器输出-800mA~+800m A电流，输出电流的大小决定了电液比例阀阀口的开度。
系统选用Koyo TRD-NA360PW绝对式旋转编码器作为执行机构转动角度检测反馈元件。
当电液比例阀驱动齿轮双齿条油缸带动执行机构低速转动时，绝对式旋转编码器可将执行机构的转动位置角度实时反馈给PLC。
系统选用的增量式旋转编码器用于发出执行机构转动方向和转动角度大小的指令。
二、程序设计方法1、旋转编码器数据采集的编程方法图2为绝对式旋转编码器和增量式旋转编码器数据采集的部分程序。

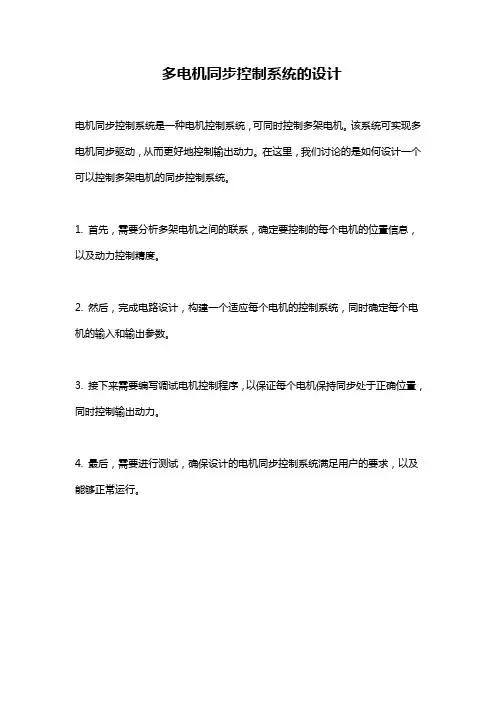

多电机同步控制系统的设计
