PWM型变频器的基本控制方式通用的PWM型变频器是一种交—直—交变频，通过整流器将工频交流电整流成直流电，经过中间环节再由逆变器将直流电逆变成频率可调的交流电，供给交流负载。
异步电动机调速时，供电电源不但频率可变，而且电压大小也必须能随频率变化，即保持压频比基本恒定。
PWM型变频器一般采用电压型逆变器。
根据供给逆变器的直流电压是可变的还是恒定的，变频器可分成两种基本控制方式。
(1)变幅PWM型变频器这是一种对变频器输出电压和频率分别进行调节的控制方式，其基本电路如图3-3所示。
中间环节是滤波电容器。
图2-3 变幅PWM型变频器晶闸管整流器用来调压，与一般晶闸管调压系统一样，采用相位控制，通过改变触发脉冲的延迟角α来获得与逆变器输出频率相对应的不同大小的直流电压。
逆变器只作输出频率控制，它一般是由6个开关器件组成，按脉冲调制方式进行控制。
图3-4所示是另一种直流电压可调的PW M变频电路。
它采用二极管不可控整流桥，把三相交流电变换为恒定的直流电。
分立斩波器电路，来改变输出直流电压的大小，通过逆变器输出三相交流电。
图2-4 利用斩波器的变频电路图以上两种调压式变频电路，都需要两极可控功率级，相比较，采用晶闸管整流桥可以获得更大功率的直流电，由于可控整流桥采用相位控制，输入功率因数将随输出直流电压的减小而降低；而斩波式调压，输入功率变流级采用的是二级管整流桥，所以输入端有很高的功率因数，代价是多了一个斩波器。
另外，就动态响应的快速性来说后者比前者好。
(2)恒幅PWM型变频器恒幅脉宽调制PWM式变频电路如图3.3所示，它由二极管整流桥，滤波电容和逆变器组成。
逆变器的输入为恒定不变的直流电压，通过调节逆变器的脉冲宽度和输出交流电压的频率，既实现调压又实现调频，变频变压都是由逆变器承担。

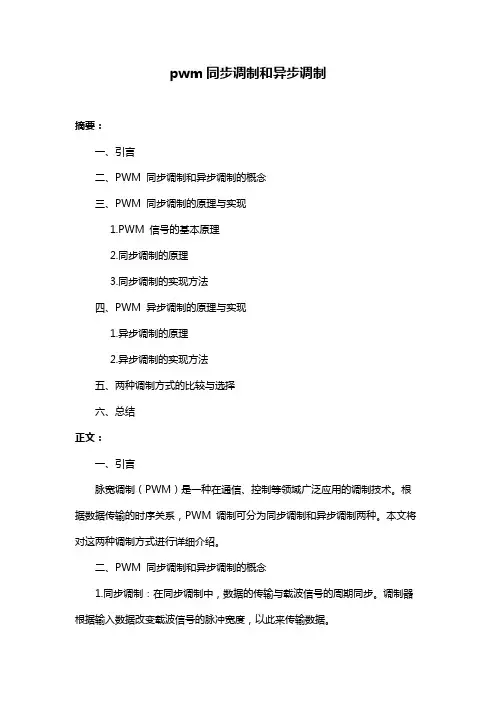

pwm同步调制和异步调制摘要：一、引言二、PWM 同步调制和异步调制的概念三、PWM 同步调制的原理与实现1.PWM 信号的基本原理2.同步调制的原理3.同步调制的实现方法四、PWM 异步调制的原理与实现1.异步调制的原理2.异步调制的实现方法五、两种调制方式的比较与选择六、总结正文：一、引言脉宽调制（PWM）是一种在通信、控制等领域广泛应用的调制技术。
根据数据传输的时序关系，PWM 调制可分为同步调制和异步调制两种。
本文将对这两种调制方式进行详细介绍。
二、PWM 同步调制和异步调制的概念1.同步调制：在同步调制中，数据的传输与载波信号的周期同步。
调制器根据输入数据改变载波信号的脉冲宽度，以此来传输数据。
2.异步调制：在异步调制中，数据的传输与载波信号的周期不同步。
调制器根据输入数据改变载波信号的脉冲宽度，以此来传输数据。
三、PWM 同步调制的原理与实现1.PWM 信号的基本原理脉宽调制信号是一种模拟信号，通过改变信号的脉冲宽度来表示不同的电压或电流值。
脉宽调制信号的宽度与占空比成正比，而占空比又与输入数据信号成比例。
2.同步调制的原理同步调制中，数据信号与载波信号的周期是同步的。
调制器根据输入数据信号改变载波信号的脉冲宽度，从而实现数据传输。
3.同步调制的实现方法同步调制方法主要有以下几种：（1）直接数字脉宽调制（DDPWM）：通过数字信号处理技术直接生成PWM 信号。
（2）间接数字脉宽调制（IDDPWM）：先将数字信号转换为模拟信号，再通过模拟PWM 电路生成PWM 信号。
（3）可编程逻辑控制器（PLC）：利用可编程逻辑器件实现PWM 信号的生成与控制。
四、PWM 异步调制的原理与实现1.异步调制的原理异步调制中，数据信号与载波信号的周期不同步。
调制器根据输入数据信号改变载波信号的脉冲宽度，从而实现数据传输。
2.异步调制的实现方法异步调制方法主要有以下几种：（1）频移键控（FSK）：通过改变载波信号的频率来传输数据。

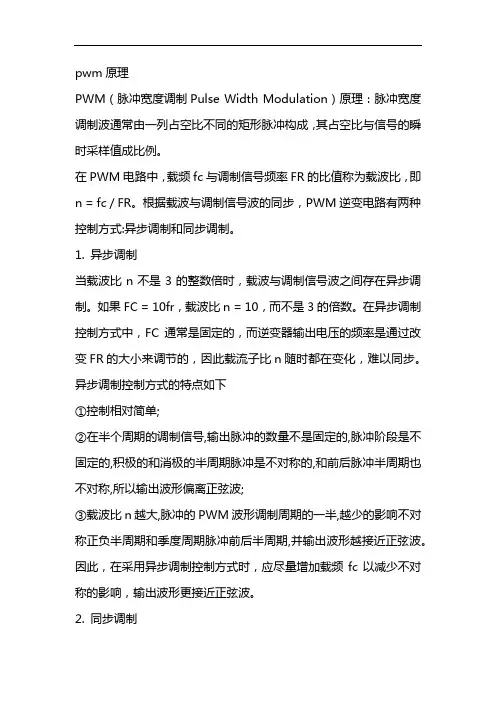

pwm原理PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。
在PWM电路中，载频fc与调制信号频率FR的比值称为载波比，即n = fc / FR。
根据载波与调制信号波的同步，PWM逆变电路有两种控制方式:异步调制和同步调制。
1. 异步调制当载波比n不是3的整数倍时，载波与调制信号波之间存在异步调制。
如果FC = 10fr，载波比n = 10，而不是3的倍数。
在异步调制控制方式中，FC通常是固定的，而逆变器输出电压的频率是通过改变FR的大小来调节的，因此载流子比n随时都在变化，难以同步。
异步调制控制方式的特点如下①控制相对简单;②在半个周期的调制信号,输出脉冲的数量不是固定的,脉冲阶段是不固定的,积极的和消极的半周期脉冲是不对称的,和前后脉冲半周期也不对称,所以输出波形偏离正弦波;③载波比n越大,脉冲的PWM波形调制周期的一半,越少的影响不对称正负半周期和季度周期脉冲前后半周期,并输出波形越接近正弦波。
因此，在采用异步调制控制方式时，应尽量增加载频fc以减少不对称的影响，输出波形更接近正弦波。
2. 同步调制在三相逆变电路中，当载波比n为3的整数倍时，载波与调制信号波可以同步调制。
在同步调制控制模式下，通常保持载波比n不变。
为了提高逆变器输出电压的频率，必须同时提高FC和fr，以保持载波比n不变和同步调制不变。
同步调制控制方式的特点如下①控制相对复杂,通常是采用微电脑控制;②半周期的调制信号,输出脉冲的数量是固定的,和脉冲阶段也是固定的。
输出波形等于正弦。
引言采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
PWM控制技术就是以该结论为理论基础，对半导体开关器件的导通和关断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。
按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。
PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。
直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。
随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。
到目前为止，已出现了多种PWM控制技术，根据PWM控制技术的特点，到目前为止主要有以下8类方法。
1 相电压控制P WM1.1 等脉宽PWM法[1]VVVF(Variab le Voltag e Variab le Freque ncy)装置在早期是采用PAM（PulseAmplit ude Modula tion）控制技术来实现的，其逆变器部分只能输出频率可调的方波电压而不能调压。
等脉宽PWM法正是为了克服PAM法的这个缺点发展而来的，是PWM法中最为简单的一种。
它是把每一脉冲的宽度均相等的脉冲列作为PW M波，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
相对于PAM法，该方法的优点是简化了电路结构，提高了输入端的功率因数，但同时也存在输出电压中除基波外，还包含较大的谐波分量。

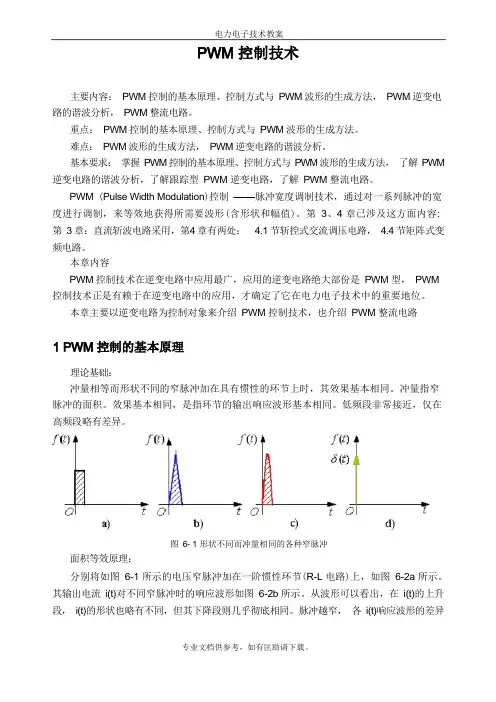

主要内容：PWM 控制的基本原理、控制方式与PWM 波形的生成方法，PWM 逆变电路的谐波分析，PWM 整流电路。
重点：PWM 控制的基本原理、控制方式与PWM 波形的生成方法。
难点：PWM 波形的生成方法，PWM 逆变电路的谐波分析。
基本要求：掌握PWM 控制的基本原理、控制方式与PWM 波形的生成方法，了解PWM 逆变电路的谐波分析，了解跟踪型PWM 逆变电路，了解PWM 整流电路。

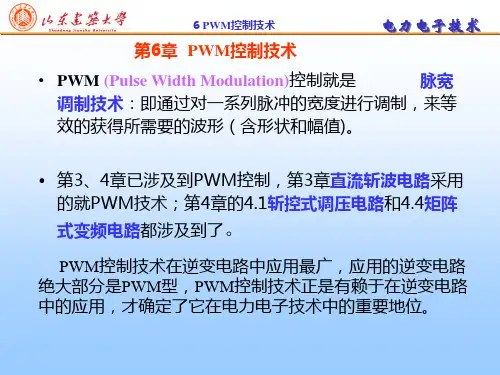

PWM (Pulse Width Modulation)控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形(含形状和幅值)。
第3、4 章已涉及这方面内容: 第3 章：直流斩波电路采用，第4 章有两处： 4.1 节斩控式交流调压电路，4.4 节矩阵式变频电路。
本章内容PWM 控制技术在逆变电路中应用最广，应用的逆变电路绝大部份是PWM 型，PWM 控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。
本章主要以逆变电路为控制对象来介绍PWM 控制技术，也介绍PWM 整流电路理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
冲量指窄脉冲的面积。
效果基本相同，是指环节的输出响应波形基本相同。
低频段非常接近，仅在高频段略有差异。
图6- 1 形状不同而冲量相同的各种窄脉冲面积等效原理：分别将如图6-1 所示的电压窄脉冲加在一阶惯性环节(R-L 电路)上，如图6-2a 所示。
其输出电流i(t)对不同窄脉冲时的响应波形如图6-2b 所示。
从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎彻底相同。
脉冲越窄，各i(t)响应波形的差异也越小。
如果周期性地施加之述脉冲，则响应i(t)也是周期性的。
用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。
图6-2 冲量相同的各种窄脉冲的响应波形用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N 等分，看成N 个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积(冲量)相等，宽度按正弦规律变化。
脉冲宽度调制编辑PWM即脉冲宽度调制。
脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
1简介2背景介绍3基本原理4谐波频谱5具体过程6优点7控制方法8应用领域9具体应用简介编辑脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管基极或MOS 管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。
这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的技术。
PWM控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点。
由于当今科学技术的发展已经没有了学科之间的界限，结合现代控制理论思想或实现无谐振波开关技术将会成为PWM控制技术发展的主要方向之一。
背景介绍编辑随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。
模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。
9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。
与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。
模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V,5V}这一集合中取值。
模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制。
PWM载波同步CANPWM载波同步CAN（Pulse Width Modulation Carrier Phase Synchronization Controller Area Network）是一种用于在汽车电子系统中实现载波同步的通信技术。
PWM载波同步CAN通过调节脉冲宽度来控制载波的相位，从而实现多个节点之间的同步。
在汽车电子系统中，载波同步CAN主要用于实现汽车各模块之间的通信和控制，如发动机控制、制动控制、照明控制等。
PWM载波同步CAN的原理是基于CAN总线协议，它将数据和控制信息通过PWM信号传输到其他节点。
PWM信号的频率和占空比可以根据需要进行调整，以实现载波的相位同步。
通过比较PWM信号的相位差，节点可以判断自己的时钟是否与其他节点保持同步。
如果发现时钟存在偏差，节点会自动调整自己的时钟，以实现与总线上的其他节点保持同步。
PWM载波同步CAN的实现需要使用专门的硬件和软件。
硬件上，需要使用具有PWM 功能的CAN收发器和时钟同步电路。
软件上，需要实现CAN总线协议和PWM载波同步算法。
在实现PWM载波同步CAN时，需要注意以下几点：1. PWM信号的频率和占空比应根据系统需求进行合理设置。
频率过低会影响传输速度，占空比过大会导致系统功耗增加。
2. 时钟同步电路的精度和稳定性直接影响PWM载波同步CAN的性能。
应选择高精度、低漂移的时钟同步电路。
3. PWM载波同步算法的实现应考虑系统的实时性和稳定性。
应选择具有快速响应和稳定性的算法，并对其进行优化以提高系统性能。
总之，PWM载波同步CAN是一种有效的载波同步技术，适用于汽车电子系统等需要实现多节点通信和控制的场景。
在实现PWM载波同步CAN时，需要考虑信号。
介绍几种PWM控制方法控制方法采样控制理论中有一个重要结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同.PWM控制技术就是以该结论为理论基础,对半导体开关器件的导通和关断进行控制,使输出端得到一系列幅值相等而宽度不相等的脉冲,用这些脉冲来代替正弦波或其他所需要的波形.按一定的规则对各脉冲的宽度进行调制,既可改变逆变电路输出电压的大小,也可改变输出频率.PWM控制的基本原理很早就已经提出,但是受电力电子器件发展水平的制约,在上世纪80年代以前一直未能实现.直到进入上世纪80年代,随着全控型电力电子器件的出现和迅速发展,PWM控制技术才真正得到应用.随着电力电子技术,微电子技术和自动控制技术的发展以及各种新的理论方法,如现代控制理论,非线性系统控制思想的应用,PWM控制技术获得了空前的发展.到目前为止,已出现了多种PWM控制技术,根据PWM控制技术的特点,到目前为止主要有以下8类方法.1 相电压控制PWM1.1 等脉宽PWM法[1]VVVF(Variable Voltage Variable Frequency)装置在早期是采用PAM(Pulse Amplitude Modulation)控制技术来实现的,其逆变器部分只能输出频率可调的方波电压而不能调压.等脉宽PWM法正是为了克服PAM法的这个缺点发展而来的,是PWM法中最为简单的一种.它是把每一脉冲的宽度均相等的脉冲列作为PWM波,通过改变脉冲列的周期可以调频,改变脉冲的宽度或占空比可以调压,采用适当控制方法即可使电压与频率协调变化.相对于PAM法,该方法的优点是简化了电路结构,提高了输入端的功率因数,但同时也存在输出电压中除基波外,还包含较大的谐波分量.1.2 随机PWM在上世纪70年代开始至上世纪80年代初,由于当时大功率晶体管主要为双极性达林顿三极管,载波频率一般不超过5kHz,电机绕组的电磁噪音及谐波造成的振动引起了人们的关注.为求得改善,随机PWM方法应运而生.其原理是随机改变开关频率使电机电磁噪音近似为限带白噪声(在线性频率坐标系中,各频率能量分布是均匀的),尽管噪音的总分贝数未变,但以固定开关频率为特征的有色噪音强度大大削弱.正因为如此,即使在IGBT已被广泛应用的今天,对于载波频率必须限制在较低频率的场合,随机PWM仍然有其特殊的价值;另一方面则说明了消除机械和电磁噪音的最佳方法不是盲目地提高工作频率,随机PWM技术正是提供了一个分析,解决这种问题的全新思路.1.3 SPWM法SPWM(Sinusoidal PWM)法是一种比较成熟的,目前使用较广泛的PWM法.前面提到的采样控制理论中的一个重要结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同.SPWM法就是以该结论为理论基础,用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断,使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等,通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值.该方法的实现有以下几种方案.1.3.1 等面积法该方案实际上就是SPWM法原理的直接阐释,用同样数量的等幅而不等宽的矩形脉冲序列代替正弦波,然后计算各脉冲的宽度和间隔,并把这些数据存于微机中,通过查表的方式生成PWM信号控制开关器件的通断,以达到预期的目的.由于此方法是以SPWM控制的基本原理为出发点,可以准确地计算出各开关器件的通断时刻,其所得的的波形很接近正弦波,但其存在计算繁琐,数据占用内存大,不能实时控制的缺点.1.3.2 硬件调制法硬件调制法是为解决等面积法计算繁琐的缺点而提出的,其原理就是把所希望的波形作为调制信号,把接受调制的信号作为载波,通过对载波的调制得到所期望的PWM波形.通常采用等腰三角波作为载波,当调制信号波为正弦波时,所得到的就是SPWM波形.其实现方法简单,可以用模拟电路构成三角波载波和正弦调制波发生电路,用比较器来确定它们的交点,在交点时刻对开关器件的通断进行控制,就可以生成SPWM波.但是,这种模拟电路结构复杂,难以实现精确的控制.1.3.3 软件生成法由于微机技术的发展使得用软件生成SPWM波形变得比较容易,因此,软件生成法也就应运而生.软件生成法其实就是用软件来实现调制的方法,其有两种基本算法,即自然采样法和规则采样法.1.3.3.1 自然采样法[2]以正弦波为调制波,等腰三角波为载波进行比较,在两个波形的自然交点时刻控制开关器件的通断,这就是自然采样法.其优点是所得SPWM波形最接近正弦波,但由于三角波与正弦波交点有任意性,脉冲中心在一个周期内不等距,从而脉宽表达式是一个超越方程,计算繁琐,难以实时控制.1.3.3.2 规则采样法[3]规则采样法是一种应用较广的工程实用方法,一般采用三角波作为载波.其原理就是用三角波对正弦波进行采样得到阶梯波,再以阶梯波与三角波的交点时刻控制开关器件的通断,从而实现SPWM法.当三角波只在其顶点(或底点)位置对正弦波进行采样时,由阶梯波与三角波的交点所确定的脉宽,在一个载波周期(即采样周期)内的位置是对称的,这种方法称为对称规则采样.当三角波既在其顶点又在底点时刻对正弦波进行采样时,由阶梯波与三角波的交点所确定的脉宽,在一个载波周期(此时为采样周期的两倍)内的位置一般并不对称,这种方法称为非对称规则采样.规则采样法是对自然采样法的改进,其主要优点就是是计算简单,便于在线实时运算,其中非对称规则采样法因阶数多而更接近正弦.其缺点是直流电压利用率较低,线性控制范围较小.以上两种方法均只适用于同步调制方式中.1.3.4 低次谐波消去法[2]低次谐波消去法是以消去PWM波形中某些主要的低次谐波为目的的方法.其原理是对输出电压波形按傅氏级数展开,表示为u(ωt)=ansinnωt,首先确定基波分量a1的值,再令两个不同的an=0,就可以建立三个方程,联立求解得a1,a2及a3,这样就可以消去两个频率的谐波.该方法虽然可以很好地消除所指定的低次谐波,但是,剩余未消去的较低次谐波的幅值可能会相当大,而且同样存在计算复杂的缺点.该方法同样只适用于同步调制方式中.1.4 梯形波与三角波比较法[2]前面所介绍的各种方法主要是以输出波形尽量接近正弦波为目的,从而忽视了直流电压的利用率,如SPWM法,其直流电压利用率仅为86.6%.因此,为了提高直流电压利用率,提出了一种新的方法--梯形波与三角波比较法.该方法是采用梯形波作为调制信号,三角波为载波,且使两波幅值相等,以两波的交点时刻控制开关器件的通断实现PWM控制.由于当梯形波幅值和三角波幅值相等时,其所含的基波分量幅值已超过了三角波幅值,从而可以有效地提高直流电压利用率.但由于梯形波本身含有低次谐波,所以输出波形中含有5次,7次等低次谐波.2 线电压控制PWM前面所介绍的各种PWM控制方法用于三相逆变电路时,都是对三相输出相电压分别进行控制的,使其输出接近正弦波,但是,对于像三相异步电动机这样的三相无中线对称负载,逆变器输出不必追求相电压接近正弦,而可着眼于使线电压趋于正弦.因此,提出了线电压控制PWM,主要有以下两种方法.2.1 马鞍形波与三角波比较法马鞍形波与三角波比较法也就是谐波注入PWM方式(HIPWM),其原理是在正弦波中加入一定比例的三次谐波,调制信号便呈现出马鞍形,而且幅值明显降低,于是在调制信号的幅值不超过载波幅值的情况下,可以使基波幅值超过三角波幅值,提高了直流电压利用率.在三相无中线系统中,由于三次谐波电流无通路,所以三个线电压和线电流中均不含三次谐波[4].除了可以注入三次谐波以外,还可以注入其他3倍频于正弦波信号的其他波形,这些信号都不会影响线电压.这是因为,经过PWM调制后逆变电路输出的相电压也必然包含相应的3倍频于正弦波信号的谐波,但在合成线电压时,各相电压中的这些谐波将互相抵消,从而使线电压仍为正弦波.2.2 单元脉宽调制法[5]因为,三相对称线电压有Uuv+Uvw+Uwu=0的关系,所以,某一线电压任何时刻都等于另外两个线电压负值之和.现在把一个周期等分为6个区间,每区间60°,对于某一线电压例如Uuv,半个周期两边60°区间用Uuv本身表示,中间60°区间用-(Uvw+Uwu)表示,当将Uvw和Uwu作同样处理时,就可以得到三相线电压波形只有半周内两边60°区间的两种波形形状,并且有正有负.把这样的电压波形作为脉宽调制的参考信号,载波仍用三角波,并把各区间的曲线用直线近似(实践表明,这样做引起的误差不大,完全可行),就可以得到线电压的脉冲波形,该波形是完全对称,且规律性很强,负半周是正半周相应脉冲列的反相,因此,只要半个周期两边60°区间的脉冲列一经确定,线电压的调制脉冲波形就唯一地确定了.这个脉冲并不是开关器件的驱动脉冲信号,但由于已知三相线电压的脉冲工作模式,就可以确定开关器件的驱动脉冲信号了.该方法不仅能抑制较多的低次谐波,还可减小开关损耗和加宽线性控制区,同时还能带来用微机控制的方便,但该方法只适用于异步电动机,应用范围较小.3 电流控制PWM电流控制PWM的基本思想是把希望输出的电流波形作为指令信号,把实际的电流波形作为反馈信号,通过两者瞬时值的比较来决定各开关器件的通断,使实际输出随指令信号的改变而改变.其实现方案主要有以下3种.3.1 滞环比较法[4]这是一种带反馈的PWM控制方式,即每相电流反馈回来与电流给定值经滞环比较器,得出相应桥臂开关器件的开关状态,使得实际电流跟踪给定电流的变化.该方法的优点是电路简单,动态性能好,输出电压不含特定频率的谐波分量.其缺点是开关频率不固定造成较为严重的噪音,和其他方法相比,在同一开关频率下输出电流中所含的谐波较多.3.2 三角波比较法[2]该方法与SPWM法中的三角波比较方式不同,这里是把指令电流与实际输出电流进行比较,求出偏差电流,通过放大器放大后再和三角波进行比较,产生PWM波.此时开关频率一定,因而克服了滞环比较法频率不固定的缺点.但是,这种方式电流响应不如滞环比较法快.3.3 预测电流控制法[6]预测电流控制是在每个调节周期开始时,根据实际电流误差,负载参数及其它负载变量,来预测电流误差矢量趋势,因此,下一个调节周期由PWM产生的电压矢量必将减小所预测的误差.该方法的优点是,若给调节器除误差外更多的信息,则可获得比较快速,准确的响应.目前,这类调节器的局限性是响应速度及过程模型系数参数的准确性.4 空间电压矢量控制PWM [7]空间电压矢量控制PWM(SVPWM)也叫磁通正弦PWM法.它以三相波形整体生成效果为前提,以逼近电机气隙的理想圆形旋转磁场轨迹为目的,用逆变器不同的开关模式所产生的实际磁通去逼近基准圆磁通,由它们的比较结果决定逆变器的开关,形成PWM波形.此法从电动机的角度出发,把逆变器和电机看作一个整体,以内切多边形逼近圆的方式进行控制,使电机获得幅值恒定的圆形磁场(正弦磁通).具体方法又分为磁通开环式和磁通闭环式.磁通开环法用两个非零矢量和一个零矢量合成一个等效的电压矢量,若采样时间足够小,可合成任意电压矢量.此法输出电压比正弦波调制时提高15%,谐波电流有效值之和接近最小.磁通闭环式引入磁通反馈,控制磁通的大小和变化的速度.在比较估算磁通和给定磁通后,根据误差决定产生下一个电压矢量,形成PWM波形.这种方法克服了磁通开环法的不足,解决了电机低速时,定子电阻影响大的问题,减小了电机的脉动和噪音.但由于未引入转矩的调节,系统性能没有得到根本性的改善.5 矢量控制PWM[8]矢量控制也称磁场定向控制,其原理是将异步电动机在三相坐标系下的定子电流Ia,Ib及Ic,通过三相/二相变换,等效成两相静止坐标系下的交流电流Ia1及Ib1,再通过按转子磁场定向旋转变换,等效成同步旋转坐标系下的直流电流Im1及It1(Im1相当于直流电动机的励磁电流;It1相当于与转矩成正比的电枢电流),然后模仿对直流电动机的控制方法,实现对交流电动机的控制.其实质是将交流电动机等效为直流电动机,分别对速度,磁场两个分量进行独立控制.通过控制转子磁链,然后分解定子电流而获得转矩和磁场两个分量,经坐标变换,实现正交或解耦控制.但是,由于转子磁链难以准确观测,以及矢量变换的复杂性,使得实际控制效果往往难以达到理论分析的效果,这是矢量控制技术在实践上的不足.此外.它必须直接或间接地得到转子磁链在空间上的位置才能实现定子电流解耦控制,在这种矢量控制系统中需要配置转子位置或速度传感器,这显然给许多应用场合带来不便.6 直接转矩控制PWM[8]1985年德国鲁尔大学Depenbrock教授首先提出直接转矩控制理论(Direct Torque Control简称DTC).直接转矩控制与矢量控制不同,它不是通过控制电流,磁链等量来间接控制转矩,而是把转矩直接作为被控量来控制,它也不需要解耦电机模型,而是在静止的坐标系中计算电机磁通和转矩的实际值,然后,经磁链和转矩的Band-Band控制产生PWM信号对逆变器的开关状态进行最佳控制,从而在很大程度上解决了上述矢量控制的不足,能方便地实现无速度传感器化,有很快的转矩响应速度和很高的速度及转矩控制精度,并以新颖的控制思想,简洁明了的系统结构,优良的动静态性能得到了迅速发展.但直接转矩控制也存在缺点,如逆变器开关频率的提高有限制.7 非线性控制PWM单周控制法[7]又称积分复位控制(Integration Reset Control,简称IRC),是一种新型非线性控制技术,其基本思想是控制开关占空比,在每个周期使开关变量的平均值与控制参考电压相等或成一定比例.该技术同时具有调制和控制的双重性,通过复位开关,积分器,触发电路,比较器达到跟踪指令信号的目的.单周控制器由控制器,比较器,积分器及时钟组成,其中控制器可以是RS触发器,其控制原理如图1所示.图中K可以是任何物理开关,也可是其它可转化为开关变量形式的抽象信号.单周控制在控制电路中不需要误差综合,它能在一个周期内自动消除稳态,瞬态误差,使前一周期的误差不会带到下一周期.虽然硬件电路较复杂,但其克服了传统的PWM控制方法的不足,适用于各种脉宽调制软开关逆变器,具有反应快,开关频率恒定,鲁棒性强等优点,此外,单周控制还能优化系统响应,减小畸变和抑制电源干扰,是一种很有前途的控制方法.8 谐振软开关PWM传统的PWM逆变电路中,电力电子开关器件硬开关的工作方式,大的开关电压电流应力以及高的du/dt和di/dt限制了开关器件工作频率的提高,而高频化是电力电子主要发展趋势之一,它能使变换器体积减小,重量减轻,成本下降,性能提高,特别当开关频率在18kHz以上时,噪声将已超过人类听觉范围,使无噪声传动系统成为可能.谐振软开关PWM的基本思想是在常规PWM变换器拓扑的基础上,附加一个谐振网络,谐振网络一般由谐振电感,谐振电容和功率开关组成.开关转换时,谐振网络工作使电力电子器件在开关点上实现软开关过程,谐振过程极短,基本不影响PWM技术的实现.从而既保持了PWM技术的特点,又实现了软开关技术.但由于谐振网络在电路中的存在必然会产生谐振损耗,并使电路受固有问题的影响,从而限制了该方法的应用.9 结语本文较详细地总结了各种PWM控制方法的原理,并简单说明了各种方法的优缺点.PWM控制技术以其控制简单,灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式,也是人们研究的热点.由于当今科学技术的发展已经没有了学科之间的界限,结合现代控制理论思想或实现无谐振软开关技术将会成为PWM控制技术发展的主要方向之一.。
PWM（PWM:Pulse Width）不仅监控电源电路的输出状态，而且为功率元件提供控制信号。
因此，它被广泛应用于高功率转换效率的开关电源、电机逆变器、D极放大器等。
音频、DC-DC转换器、UPS等大功率电路。
PWM电路的基本原理是：相同的脉冲，但惯性环节增加了不同形状的窄脉冲，效果相同。
PWM控制原理将波形分成六个相等的部分，可以用六个方波代替。
脉冲宽度调制的分类方法有单极性和双极性、同步和异步、矩形波调制和正弦波调制。
单极性PWM控制方法是指载波在一个方向上只改变半个周期，而产生的PWM波形只在一个方向上变化。
在双极性PWM控制方法中，载波在半个周期内双向变化，PWM波形在两个方向上变化。
根据载波信号与调制信号是否同步，PWM控制可分为同步调制和异步调制。
只有具有一定脉宽的矩形脉冲宽度才可以控制。
正弦波脉宽调制的特点是输出脉冲宽度不等于宽度，宽度按正弦规律变化，输出波形接近正弦波。
正弦波脉宽调制也称为SPWM。
该技术的关键是根据控制信号产生脉冲宽度。
通常采用三角波比较法、磁滞比较法和空间电压矢量法。
电路功能
PWM电路的主要功能是将输入电压的幅值转换成一定宽度的脉冲，即将幅值数据转换成脉冲宽度。
一般来说，开关输出电路只能输出具有一定电压幅值的信号。
为了输出电压幅度变化的信号，如正弦波，电压幅度必须转换成脉冲信号。
大功率电路由PWM电路、栅极驱动电路和开关输出电路组成。
PWM电路的主要功能是将三角波的幅值与指令信号进行比较，输出驱动功率MOSFET的控制信号，并通过控制信号控制功率电路的输出电压。
引言采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
PWM控制技术就是以该结论为理论基础，对半导体开关器件的导通和关断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。
按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。
PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80 年代以前一直未能实现。
直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。
随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。
到目前为止，已出现了多种PWM控制技术，根据PWM控制技术的特点，到目前为止主要有以下8类方法。
1相电压控制PWM1.1等脉宽PWM法[1]VVVF(Variable Voltage Variable Frequency)装置在早期是采用PAM ( Pulse Amplitude Modulation)控制技术来实现的，其逆变器部分只能输出频率可调的方波电压而不能调压。
等脉宽PWM 法正是为了克服PAM法的这个缺点发展而来的，是PWM法中最为简单的一种。
它是把每一脉冲的宽度均相等的脉冲列作为PWM波，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
相对于PAM法，该方法的优点是简化了电路结构，提高了输入端的功率因数，但同时也存在输出电压中除基波外，还包含较大的谐波分量。
1.2随机PWM在上世纪70年代开始至上世纪80年代初，由于当时大功率晶体管主要为双极性达林顿三极管，载波频率一般不超过5kHz，电机绕组的电磁噪音及谐波造成的振动引起了人们的关注。
为求得改善，随机PWM方法应运而生。
引言采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
PWM控制技术就是以该结论为理论基础，对半导体开关器件的导通和关断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。
按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。
PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。
直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。
随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。
到目前为止，已出现了多种PWM控制技术，根据PWM控制技术的特点，到目前为止主要有以下8类方法。
1 相电压控制PWM1.1 等脉宽PWM法[1]VVVF(Variable V oltage V ariable Frequency)装置在早期是采用PAM（Pulse Amplitude Modulation）控制技术来实现的，其逆变器部分只能输出频率可调的方波电压而不能调压。
等脉宽PWM法正是为了克服PAM法的这个缺点发展而来的，是PWM法中最为简单的一种。
它是把每一脉冲的宽度均相等的脉冲列作为PWM波，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
相对于PAM法，该方法的优点是简化了电路结构，提高了输入端的功率因数，但同时也存在输出电压中除基波外，还包含较大的谐波分量。
1.2 随机PWM在上世纪70年代开始至上世纪80年代初，由于当时大功率晶体管主要为双极性达林顿三极管，载波频率一般不超过5kHz，电机绕组的电磁噪音及谐波造成的振动引起了人们的关注。
为求得改善，随机PWM方法应运而生。
pwm载波同步can -回复
PWM（脉宽调制）载波同步CAN（Controller Area Network）是一种常见的通信协议和技术，常用于汽车和工业领域中。
在本文中，我们将一步一步回答有关PWM载波同步CAN的问题，包括其基本概念、工作原理以及应用领域。
第一部分：PWM载波同步
PWM是一种通过调整脉冲的宽度来控制信号的技术。
它通常被用于模拟信号的数字化和电源管理等领域。
PWM载波同步是一种通过同步PWM信号的周期和频率来实现同步通信的技术。
第二部分：CAN通信协议
CAN是一种多主机、多节点的串行通信协议。
它广泛应用于汽车和工业领域，具有高可靠性和高带宽的特点。
CAN协议使用差分信号来进行通信，可以有效地抵抗干扰。
它使用基于帧的通信结构，包括数据帧和远程帧两种类型。
第三部分：PWM载波同步CAN的工作原理
PWM载波同步CAN是通过在PWM信号中嵌入CAN通信信息来实现的。
首先，需要同步PWM载波和CAN通信的时钟。
然后，将CAN 通信的数据嵌入到PWM信号中。
接收方在接收到PWM信号后，可以从中提取CAN通信的数据。
通过这种方式，可以实现PWM载波和CAN 通信的同步和互操作。
第四部分：PWM载波同步CAN的应用领域
PWM载波同步CAN广泛应用于汽车和工业领域中的数据通信和控
制系统。
在汽车领域中，PWM载波同步CAN可以用于车辆的数据传输和控制，包括引擎控制模块、仪表盘和多媒体系统等。
在工业领域中，PWM 载波同步CAN可以用于工厂自动化和机器控制，例如PLC（可编程逻辑控制器）和传感器等。
第五部分：PWM载波同步CAN的优势与挑战
PWM载波同步CAN具有一些优势，例如高可靠性、高带宽、抗干扰能力强等。
它可以在复杂的环境中工作，并且具有良好的实时性能。
然而，PWM载波同步CAN也面临一些挑战，如复杂的系统设计和集成、系统误差等。
因此，在实际应用中，需要仔细评估其适用性和可靠性。
总结：PWM载波同步CAN是一种结合了PWM技术和CAN通信的技术。
它通过同步PWM载波和CAN通信的时钟来实现同步通信，并嵌入CAN通信的数据到PWM信号中。
PWM载波同步CAN在汽车和工业领域中有着广泛的应用，具有高可靠性和高带宽的特点。
然而，在应用中需要注意其适用性和可靠性，并且需要进行系统设计和集成。
