科学之友 Fnend of Science Amateurs 2008 ̄10 ̄{30)国
浅谈900 t运架设备转场解体
运输、组装施工方法及步骤
乔建国,张培
(中铁三局集团线桥工程分公司,河北三河065201)
摘要:就在武广客运专线架梁工程施工中,三套运架设备包括JQ型900t辅助导梁式架
桥机及德国KIROW公司制造KSC900型运梁车和TLJ450/32提粱机。文章对这一台套组
合的运架设备转场解体、运输和组装过程施工方法及步骤进行了简述。
关键词:运架设备;运输;组装;施工方法
中图分类号:TU68 文献标识码:A 文章编号:1000—8136(2008)30—0003—03
1 900t运架设备的组成

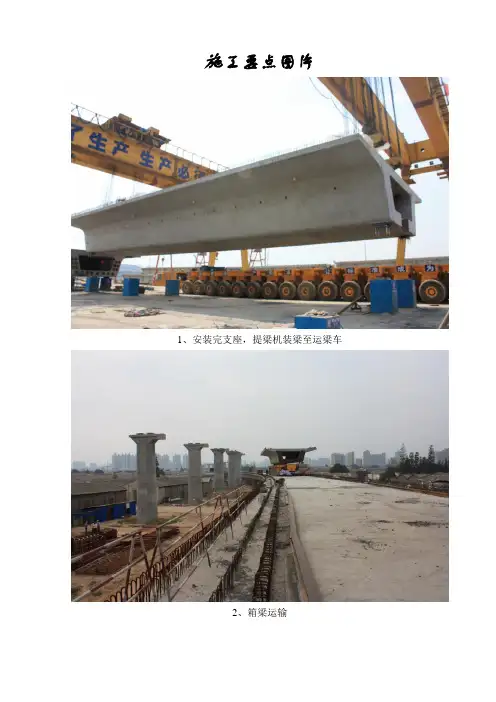

900 t箱梁运架设备由架桥机、运梁车和两台套450 t提梁机
3部分组成。 架桥机:由主梁、主梁前支腿、主梁后支腿、导梁前支腿、导
梁后支腿、导梁前行支腿、前起重天车、后起重天车、前绞车、后
绞车、前吊点,以及架桥机液压系统、电气控制系统等组成。
运梁车:车架、枕梁、驮梁台车、液压悬挂、动力系统、液压系
统、电气系统、控制系统、制动系统、转向系统及驾驶室等部件组
成。 提梁机:主要由大车走行机构、刚性支腿、柔性支腿、主梁、
起重天车、电气系统等构成。
2人力资源配置
运架设备拆卸、转场运输.组装工程施工需用6O一70人与
吊装设备进行配合。为保证运架设备拆卸、转场运输、组装工程
施工作业有序进行,在工序环节作业中要对施工作业配合人员
进行了明确分工:①运梁车:10—15人,4个组;②提梁机:25~3O
人,4个组;③架桥机:25—30人,4个组。即拆卸组装组、吊装卸车
组、捆绑加固组和散件整理记录标识组。
拆卸组装组:主要负责设备拆卸、组装时设备各部位结构件
及油路、电路等部件拆卸和安装工作。
吊装卸车组:主要负责设备拆卸、组装全部过程中,设备结
构件等装车和卸车工作。
捆绑加固组:主要负责对已装好车辆进行捆绑加固和押车
工作,并协助散件整理记录标识组进行散件整理工作。
散件整理记录标识组:主要负责设备拆卸或组装时,对拆卸
结构物顺序标识及零散、螺丝等物件标识、打包和对已拆开的油
管、电线头进行防尘包扎工作。
3设备解体、转场运输、组装所使用的机械及机具设
备
运架设备拆卸、转场运输、组装工程施工作业中,需要配备
一定数量的吊装、运输及其他专用设备和机具等;具体详见设备
转场拆卸、运输、组装机械及机具设备使用表。
4设备解体、转场运输、组装工程施工作业场地的选 设及要求
施工作业场地的选设是提运架设备拆卸、组装工作保障的前
提,通常情况下设备在制梁场内装梁线上进行。施工条件困难及
工程特定环境限制时,运架设备拆卸、组装可采取均需独立进行
拆卸、组装施工作业;如架桥机和运梁车均可在桥头和已填筑好
的桥头或路基上进行,但是要求已填筑好的路基和桥头两侧有吊
装设备占位的空问场地和运输车辆进出的通道。
提梁机:在制梁场内拆卸和组装时,要求靠近提梁机外侧和
内侧两个存粱台位暂不存放箱梁,这是为了保证设备组装时摆放
提粱机主梁和吊装设备占位时使用。解体和组装场地长40 m,宽
45 ITI:运梁车:拆卸和组装场地长40 m,宽15 m;架桥机:拆卸和
组装场地长75m,宽20m。
另外,在运架设备拆卸、组装前,应向所在地区市安全技术监
督局特检所办理拆除和安装告之及设备取证工作。
5运架设备重量
一套900 t运架设备及其配套附属设备机具等总重量约
1 500 t。其中,JQ型900 t辅助导梁式架桥机610 t;德国KIROW
公司制造KSC900型运梁车246 t;株州天桥起重机有限公司制
造的TLJ450/32型提梁机两台套285 t×2;另外,提梁机走行轨道
及其配套附属设备机具等约74 t。
6 900 t运架设备拆卸、转场运输、组装工程施工方法
及步骤
6.1 900 t运架设备拆卸、转场运输、组装工程施工方法
900 t运架设备解体采取人机具配合“外拨法”,即先将设备
外部零散部件、电路、油路等拆除,再进行主框架解体的施工方
式;组装采取框架“填加法”,它与解体施工程序相反,设备运输采
用12m挂车进行。
6.2 900 t运架设备转场运输
设备运输一般可采用1 2 m的长汽车进行运输,每个标准件
和其他结构物装车后均在4.5 m限界以下,高速、国道及一般乡
村道路均能满足运输要求。
采用I2 m的长汽车运输,整个设备及其他约70车次左右可
以完成运输。 其中,KSC900运梁车装11或12车;JQ型900t架桥机装
一
3一 乔建国,张培:浅谈900 t运架设备转场解体、运输、组装施工方法及步骤
3O或32车;TLJ450/32型提梁机装25或28车,其他配套附属设
备机具等装3或4车。设备装车后应采取相应的捆绑加固,即用
4条l t导链八字型与车体加固,同时要求货物下垫防滑垫或枕
木,避免货物与车厢产生滑动。
6.3 900 t运架设备拆卸、组装工程施工步骤
6.3.1提梁机拆卸、组装工程施工步骤
6.3.1.1拆卸工程施工步骤
第一步:拆卸提梁机前,应先做好缆风,缆风绳的定位可采
用埋设地锚法或用配重铁法;配重铁需用8块,每块约7 t左右。
配重铁可以利用提梁机吊梁行车或其他先不安装的结构件
代替,但重量应满足风绳定位的需要。
采用地锚埋是在提梁机走行线两股道左右两侧挖1.5深,1 m
见方的方坑,用直径16 mm钢丝绳下绑一个0.8 m长的枕木头,
用C20或C30级混凝土灌注。
缆风绳的作用:在提梁机拆卸或组装时,主梁拆卸后或主梁
组装前,用于稳定提梁机两侧走行腿。
第二步:拆卸提梁机上部吊梁桁车(吊具)及操作室、小钩电
动葫芦和上部检查梯、步行板等主梁上附加的其他小型结构物,
同时要求对已拆除的电缆及其他管线做好保护和标识工作(使
用的吊车一般为25 t四节杆或30 t吊车)。
第三步:拆卸主梁,采用160 t吊车两台用 52的钢丝绳两
端台卸或采用160 t吊车一台和两台75 t吊车采用三角吊法进
行,同时要求主梁的棱角处要加好瓦楞铁。拆除主梁和支腿的连
接螺栓,注意每个法兰处的四边各留一颗螺栓不拆除,检查法兰
处的两块板之间的点焊是否分开,否则要用角磨机把焊缝磨掉。
拆除主梁之间的连接梁,吊车开始预受力后,拆除剩下的连
接螺栓,台吊车同时起钩缓慢将主梁吊起,放到地面预先搭好的
方木跺上,然后解体主梁进行装车。
第四步:拆卸支腿,在拆卸支腿时,先将主梁转移开,空出足
够的空间以便吊车作业。并在适当位置将钢丝绳套好,先让钢丝
绳预受力;拆除下横梁和大车台车螺栓,松开风绳;用两台50 t
吊车将支腿与大车台车分离。并将下横梁接触到预先放好的枕
木上,缓慢转动吊车,直到把支腿放到地面上为止。
第五步:拆卸大车运行机构,直接拆除均衡梁螺栓,吊开均
衡梁。要注意所有的螺栓均要用专门的木箱分类存放,并做好标
记,同时统计损坏螺栓数目。
6.3.1.2组装施工步骤
第一步:大车走行机构布置安装,安装大车走行机构、均衡
梁、下铰座。先将行走车轮的踏而中心调整至与轨道中心重合。
精确调整走行机构及均衡梁的位置、标高,测量平行度、跨距、作
业时对角线距离满足要求。再将走行台车上夹轨器与轨道锚固
锁死,并将车轮与轨道接触处用术楔死,防止台车移位。
第二步:拼装主梁和支腿,在地面上先将主梁和支腿结构组
装好,组装时其位置必须预先确定,为了吊装时尽量采用小吨位
的吊车。
第三步:支腿安装,用1台130 t吊车在支腿顶部吊耳处栓
钩(并事先在支腿上口法兰连接处以下适当位拦搭好脚手架),
起吊到位后与大车走行均衡梁连接。当1个支腿连接后,采用缆
风绳和5 t手拉倒链临时固定。缆风绳上用倒链可以随时调整支
腿的垂直度和后续主梁安装时的对位调整。
第四步:主梁安装,两根主梁与端部联接梁在下面按组对工
艺装好后,用1台130 t、两台65 t汽车吊站在大车轨道外侧分两
次转换起吊位置来完成主梁吊装。起吊时,提升至主梁离开支架
后制动。检查提升机构制动性能。无误后,继续向上提升主梁水
一4一 平框架,慢速摆动吊装起重机臂架调整主梁方位,使主梁和支腿
的连接法兰对位。再次同步慢速下降主梁水平框架,当上下两片
法兰之问相距约20 mm左右时,利用锥销穿引入铰制螺栓孑L中,
使连接法兰精确对位。最后主梁水平框架下降并支承于支腿上,
穿好连接螺栓。
第五步:起重天车安装,在主梁的安装完成后,用吊车吊装
天车到主梁上。
第六步:缠绕钢丝绳,在天车安装完成后,开始进行钢丝绳
和吊具安装。
6.3.2运梁车拆卸、组装工程施工步骤
6.3.2.1拆卸工程施工步骤
第一步:拆卸托梁小车,在设备解体前,先利用运梁车自身
起升系统将运梁车起升至最高点,并在主梁底部穿人枕木,搭建
前后两个枕木朵;枕木朵高60 em。
第二步:拆卸液压管路及各种阀块,并做好标识和防尘保
护。 第三步:拆卸电气线路,并做好标识和整理。
第四步:拆卸转向油缸,3个人扶稳油缸,一个人拆除油缸铰
轴销钉,然后同时用力将其拆除放到地面,再将其放到空闲场
地。如因受力导致油缸取出困难时,严禁用锤敲打缸体但可采取
用手锤轻振铰轴处的办法进行。
第五步:拆卸驾驶室、发电机组,拆卸前必须确认与驾驶室
(前)相连的电线、液压管路已经全部拆除。首先用吊车将其吊
住、吊稳,然后拔出与主梁连接销轴,再将其吊放到空闲场地。
第六步:拆卸悬挂轮总成,悬挂总成拆卸应沿同一个方向
(从前向后或从后向前)两侧对称拆卸,且不可净拆一侧,如果这
样将会造成偏重倾翻。拆卸前先用4个木楔子将被拆悬挂总成
的轮胎前后楔住,再松动与主梁连接的法兰螺栓;然后用吊车定
位卸下法兰螺栓,将悬挂总成吊到空闲场地。有条件时可以提前
将能松动的法兰螺栓全部松动,最后吊住后在拆除。拆掉的螺栓
分类放在编织袋内,并做好标识。
第七步:拆卸主梁体,拆卸前用枕木做好主梁的支垫;同时
做好连接板的标记工作;主梁体拆卸采取分节逐次进行。先用电
动扳手将一侧螺栓全部打松并将其全部取下,然后去打松另一
侧螺栓。螺栓分类编号装袋。
6.3.2.2组装施工步骤 第一步:拼接主梁,用枕木将4号主梁垫高600 mm,上好连
接板,用吊车吊起3号主梁与之对接,拧紧螺栓后垫好枕木,再
将2号主梁与3号主梁拼接上,然后是l号主梁,在整个拼接过
程中,所有主梁都应保持同一水平高度上。
第二步:根据安装图纸安装前后支腿(用吊车吊起要安装的
支腿对位到主梁上,拧紧螺栓)。 第三步:根据图纸要求连接主梁之间的各个油管(所有油管
均要按照标号安装,所有固定螺栓必须拧紧)。 第四步:安装发动机组和后驾驶室及柴油箱,拧紧固定支座
螺栓。
第五步:根据转向的液压图纸安装转向架(即车轮组),拧紧
固定螺栓。
第六步:安装转向油缸(转向油缸安装时进出油VI朝外,安
装销轴时,如果有两个垫环,上下各一个,如果只有一个垫环则
安装在下面)。
第七步:按照图纸上的编号安装所有未连接的油管路(所有
管路的走向应该合理,避免管子和管子之间发生拗劲,驱动轮的
各种油管应该避免与轮胎转向发生干涉)。
