PHILIPS 单片机ISP 功能快速入门

ISP方法目录第1章LPC900系列单片机 ICP及ISP使用指南 (1)1.1 概述 (1)1.2 ICP与ISP的简介 (1)1.2.1 ICP简介 (1)1.2.2 ISP简介 (2)1.2.3 ISP的限制 (2)1.3 LPC900配置信息详解 (2)1.3.1 用户配置字（UCFG1） (2)1.3.2 引导状态字（Boot Status）& 引导向量字（Boot Vector）(3)1.3.3 扇区加密字 (4)1.4 ICP使用指南 (4)1.4.1 LPC900系列单片机ICP编程相关引脚 (4)1.4.2 LPC900系列单片机ICP编程方式连线图 (5)1.4.3 LPCPRO编程器ICP应用范例 (5)1.4.4 EasyPRO800编程器ICP应用范例 (6)1.5 ISP使用指南 (7)1.5.1 LPC900系列支持的ISP型号 (7)1.5.2 串口的连接 (8)1.5.3 帧间隔方式进入ISP (9)1.5.4 运行芯片中的程序 (12)1.5.5 ISP直接跳入法 (12)1.5.6 复位脉冲方式进入ISP (14)1.6 ISP900 (17)1.6.1 ISP900简介 (17)1.6.2 ISP900的使用 (17)1.7 恢复ISP代码 (19)1.8 相关资料 (19)1.9 代理商联系方式 (20)1.10 文档信息 (20)1.10.1 文档版权 (20)1.10.2 文档版本 (20)第1章 LPC900系列单片机 ICP及ISP使用指南1.1 概述LPC900 系列单片机，是PHILIPS公司推出的一款高性能、微功耗、51内核的微处理器，主要集成了字节方式I2C总线、SPI总线、增强型UART接口、比较器、实时时钟、E2PROM、AD/DA转换器、IAP（应用中编程）等一系列有特色的功能部件。

并提供ISP（在系统编程）和ICP（在电路编程）多种下载调试模式。

单片机烧录方法范文一、ISP烧录方法ISP（In System Programming）是一种在电路板上通过外部接口对单片机进行编程的方法。

这种方法使用的烧录器通常包括一个编程器和一个目标板接口。

具体的烧录步骤如下：1.连接编程器和目标板接口。

将编程器通过USB或串口等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开编程软件。

根据编程器的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

5.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

6.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

7.完成。

如果验证成功，则表示烧录操作已完成。

如果验证失败，则需要检查连接是否正确，重新进行烧录操作。

二、JTAG烧录方法JTAG（Joint Test Action Group）是一种用于测试和调试电子设备的标准接口。

除了测试和调试，JTAG接口也可以用于单片机的烧录。

具体的烧录步骤如下：1. 连接JTAG模块和目标板接口。

将JTAG模块通过USB或Ethernet等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开JTAG编程软件。

根据JTAG模块的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.连接调试接口。

在编程软件中选择连接调试接口的操作。

这个操作会与目标单片机建立通信连接。

5.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

6.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

7.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

单片机LPC935的ISP使用点滴
向吉春
【期刊名称】《《电子制作》》
【年(卷),期】2005(000)010
【摘要】本人最近在实际工作中做了一个数据采集器，在现在众多的单片机家族中，根据实际使用条件的需要，我选用了菲利浦的LPC935芯片，该器件有较高的性价比。

3．3V的低电压供电，功耗较低，直接用干电池供电都可以。

指令执行时间只需2到4个时钟周期，6倍于标准80C51器件。

内部集成有8位4路输入的逐次逼近式A／D转换器，除了256字节的DATA外，还多加了512字节片内XDATA。

【总页数】2页(P23-24)
【作者】向吉春
【作者单位】
【正文语种】中文
【中图分类】TP368.1
【相关文献】
1.基于Philips LPC935单片机的电磁阀短路保护电路设计 [J], 袁海峰
2.基于WinCE与LPC935单片机CAN通信设计 [J], 吴舒辞;董曙光;张永忠
3.使用并口的AVR单片机串行ISP [J], 胡捷
4.基于LPC935单片机的高精度温度检测系统设计 [J], 姜应战;李丹妮;刘金辉
5.基于LPC935单片机的智能太阳能路灯控制系统的设计 [J], 陈晓东;张强朝;姜冰清
因版权原因，仅展示原文概要，查看原文内容请购买。

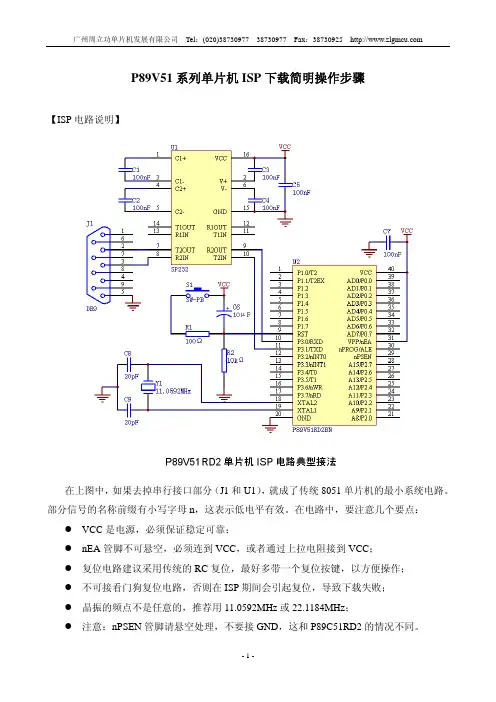

P89V51系列单片机ISP下载简明操作步骤【ISP电路说明】在上图中，如果去掉串行接口部分（J1和U1），就成了传统8051单片机的最小系统电路。

部分信号的名称前缀有小写字母n，这表示低电平有效。

在电路中，要注意几个要点：z VCC是电源，必须保证稳定可靠；z nEA管脚不可悬空，必须连到VCC，或者通过上拉电阻接到VCC；z复位电路建议采用传统的RC复位，最好多带一个复位按键，以方便操作；z不可接看门狗复位电路，否则在ISP期间会引起复位，导致下载失败；z晶振的频点不是任意的，推荐用11.0592MHz或22.1184MHz；z注意：nPSEN管脚请悬空处理，不要接GND，这和P89C51RD2的情况不同。

【ISP驱动程序Flash Magic简介】Magic是支持众多Philips单片机ISP下载的驱动程序，其中就包括对P89(L)V51RB2、 FlashRC2、RD2的支持。

该软件可以在下列网站免费下载：周立功单片机：SystemsAcademy：EmbeddedMagic软件的安装方法非常简单，略。

Flash【ISP操作步骤】1、连接串行口电缆注意，电脑DB9连接器的2脚是电脑的接收Rx，3脚是电脑的发送Tx，5脚是GND。

通常串行口电缆分“交叉”与“不交叉”两种，要注意区分，不可接反。

推荐用带有真正串行口的电脑操作，如果是USB虚拟的串口，则可能会出现下载失败的情况。

2、运行Flash Magic软件Step1：Port：选择实际使用的串行口，通常为COM1；COMRate：波特率不可设置得过高，推荐用9600或19200；BaudDevice：请选择正确的型号；Interface：选择None(ISP)。

Step2：请勾中“Erase blocks used by Hex File”。

Step3：装入你的程序文件，注意必须为HEX格式。

Step4：请勾中“Verify after programming”（编程后校验）；对其它几项如果不了解，请不要勾中。
