户用太阳能光伏发电系统设计方案

太阳能光伏并网发电项目设计方案

摘要：

本文旨在为太阳能光伏并网发电项目设计提供全面的方案。首先，介绍了太阳能光伏发电的工作原理和优势。然后，讨论了项目的整体设计和组成部分，包括太阳能光伏阵列、逆变器、电网接入等。接下来，详细描述了设计流程和技术要求。最后，给出了项目实施过程中可能面临的挑战和解决方案。

1. 引言

太阳能光伏发电是一种可再生能源，具有零排放和可持续利用的优势，因此在全球范围内受到广泛关注。太阳能光伏并网发电项目是利用太阳能光伏电池板将太阳能转化为电能，并将其并入电网供电的一种方式。本文将详细介绍该项目的设计方案。

2. 工作原理和优势

太阳能光伏发电是通过将太阳能辐射转化为直流电能，然后通过逆变器将其转化为交流电能并注入电网。光伏电池板是实现这一过程的关键组成部分，其工作原理是利用半导体材料吸收太阳能光子，产生电子与空穴对，并通过电场效应将它们分离，形成电流。与传统能源相比，太阳能光伏发电具有环保、清洁、可再生及分布式等优势。

3. 项目设计和组成部分

太阳能光伏并网发电项目的主要组成部分包括太阳能光伏阵列、逆变器、电网接入及监控系统。

3.1 太阳能光伏阵列

太阳能光伏阵列由若干个太阳能光伏电池板组成，其数量和布局应根据项目需求和场地条件进行合理设计。通常，太阳能电池板采用多晶硅或单晶硅材料制成，并具备耐候性和高转换效率。

3.2 逆变器

逆变器是太阳能光伏发电系统中的核心设备，主要负责将直流电能转化为交流电能，并与电网保持同步。逆变器还可以监测和调节电压、频率等参数，以确保发电系统的稳定运行和最大功率输出。

3.3 电网接入 电网接入是将太阳能光伏发电系统的电能注入到电网供电系统中的关键环节。该部分包括电网连接设备和相关保护装置，如电网接入开关、断路器、保护继电器等，以确保与电网的安全连接和稳定运行。

3.4 监控系统

太阳能光伏并网发电项目需要配备监控系统，用于实时监测和分析发电系统的运行状态和性能。监控系统可以通过无线通信技术与电网中心进行数据传输和远程监控，提高系统的运行效率和故障排除能力。

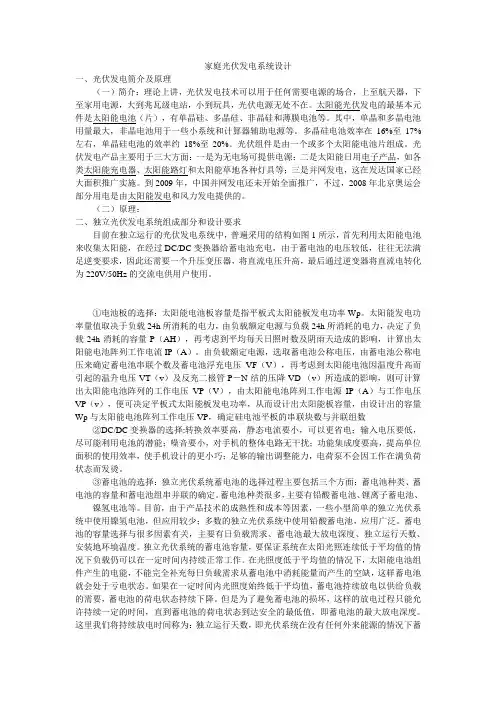

家庭光伏发电系统设计

一、光伏发电简介及原理

（一）简介：理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源无处不在。太阳能光伏发电的最基本元件是太阳能电池（片），有单晶硅、多晶硅、非晶硅和薄膜电池等。其中，单晶和多晶电池用量最大，非晶电池用于一些小系统和计算器辅助电源等。多晶硅电池效率在16%至17%左右，单晶硅电池的效率约18%至20%。光伏组件是由一个或多个太阳能电池片组成。光伏发电产品主要用于三大方面：一是为无电场可提供电源；二是太阳能日用电子产品，如各类太阳能充电器、太阳能路灯和太阳能草地各种灯具等；三是并网发电，这在发达国家已经大面积推广实施。到2009年，中国并网发电还未开始全面推广，不过，2008年北京奥运会部分用电是由太阳能发电和风力发电提供的。

（二）原理：

二、独立光伏发电系统组成部分和设计要求

目前在独立运行的光伏发电系统中，普遍采用的结构如图1所示，首先利用太阳能电池来收集太阳能，在经过DC/DC变换器给蓄电池充电，由于蓄电池的电压较低，往往无法满足逆变要求，因此还需要一个升压变压器，将直流电压升高，最后通过逆变器将直流电转化为220V/50Hz的交流电供用户使用。

①电池板的选择：太阳能电池板容量是指平板式太阳能板发电功率Wp。太阳能发电功率量值取决于负载24h所消耗的电力，由负载额定电源与负载24h所消耗的电力，决定了负载24h消耗的容量P（AH），再考虑到平均每天日照时数及阴雨天造成的影响，计算出太阳能电池阵列工作电流IP（A）。由负载额定电源，选取蓄电池公称电压，由蓄电池公称电压来确定蓄电池串联个数及蓄电池浮充电压VF（V），再考虑到太阳能电池因温度升高而引起的温升电压VT（v）及反充二极管P－N结的压降VD （v）所造成的影响，则可计算出太阳能电池阵列的工作电压VP（V），由太阳能电池阵列工作电源IP（A）与工作电压VP（v），便可决定平板式太阳能板发电功率，从而设计出太阳能板容量，由设计出的容量Wp与太阳能电池阵列工作电压VP，确定硅电池平板的串联块数与并联组数

1 目录 一、项目概况........................................................ 5 1.1 项目背景 .................................................... 5 1.2 建筑与艺术 ................................................. 10 1.3 地理位置 ................................................... 12 1.4 本光伏家(+)——户用光伏发电系统的建设规模与主要工作成果 .... 12 1.5 设计原则及依据 ............................................. 13 1.5.1 相关国家法律、法规.................................... 13 1.5.2 光伏组件标准.......................................... 14 1.5.3 电能质量标准.......................................... 14 1.5.4 环保标准.............................................. 15 1.5.5 劳动安全与工业卫生相关规定............................ 15 1.6 设计基础资料 ............................................... 16 1.6.1 组件供应商资料........................................ 16 1.6.2 光伏电站建筑和电力系统设计依据........................ 17 二、光伏家(+)——户用光伏发电系统总体设计方案与思路 ................ 19 三、上海市崇明地区太阳能资源分析与评价............................. 21 3.1气象概况.................................................... 21 3.2 太阳能资源概况 ............................................. 22 3.3 太阳能资源分析与评价 ....................................... 23 四、上海崇明地区工程地质分析....................................... 26 4.1 上海崇明社会现状分析 ....................................... 26

屋面分布式太阳能光伏发电系统设计

屋面分布式太阳能发电系统一般为采用并网发电系统，只要利用太阳能电池方阵在光照的条件下产生直流电，接入到逆变器转换成交流电，通过交流汇流箱与并网柜，接入到公网电网，实现并网发电。随着国家对清洁能源的大力扶持，及对环保的要求越来越严格，清洁能源得到的全面的快速发展。在清洁能源中，太阳能、风能、潮汐能、水能、地热能等能源中，太阳能是一种较成熟，也比较容易利用及大面积发展的清洁能源。太阳能发电系统一般可设置在地面、水面、建筑屋面。本次以屋面分布式太阳能系统设计进行分析。
