第4章 建筑消防给水
4-1消火栓给水系统及布置
低层建筑：扑救初期火灾
高层建筑：满足自救需要

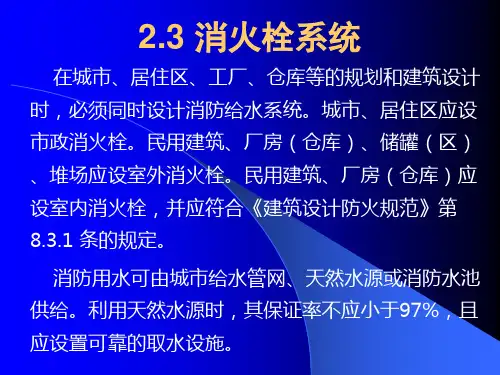

一. 设置原则
执行国家《建筑设计防火规范》，《高层民用建筑设计防火规范》。例：第8.4.1条第4款：超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。(应设室内消防给水)
二. 建筑内消火拴给水系统组成、组件及类型
(一) 组成及组件
水枪、水龙带、消火拴、消防水喉、消防通道、水箱、消防水泵接合器、增压设备和水源。
1.水枪
喷嘴口径：13，16，19mm
与水龙带接口：用快速螺母连接。
2. 水龙带 DN50mm，DN65mm
麻质：抗折叠，质轻，水流阻力大 qxh≤3l/s，φ16,DN50
橡胶：易老化，质重，水流阻力小 qxh＞3l/s，φ16，19，DN65
3.消火拴
内扣式快速连接螺母+球形阀，单出口、双出口 DN65，DN50
4.消防水喉——小口径拴
25mm，喷嘴，φ6~8mm，L=20，25，30m
工作压力：106Pa=103kPa=1MPa=10kg/cm2
爆破压力：3×106Pa=3MPa=30kg/cm2
5’屋顶检验用拴
5. 消火拴箱——玻璃门
内置：消火拴、水枪、水龙带、水喉、消防报警及启泵装置
设置：承重墙，明、暗、半暗
6.消防水泵接合器
作用：一端接室内消防管网，另一端可供消防车加压供水
组成：闸门、安全阀、止回阀
形式：地面、地下、墙壁式
设置点：便于消防车接管供水地点；周围有15~40m范围内***水池。
7.消防给水管网
环状，立管不变径。低层可生活+消防，高层 独立
8.消防贮水设备及加压设备、水源
初期火灾用水(10分钟)水箱，气压给水装置
火灾连续用水 水池 可与生活贮水合用，但存不动用措施
消防水泵 水源
(二) 类型
1. 不设消防水箱及水泵的消火拴给水系统 DN φ 室外管网的压力及水量在任何时候均可满足室内消防要求

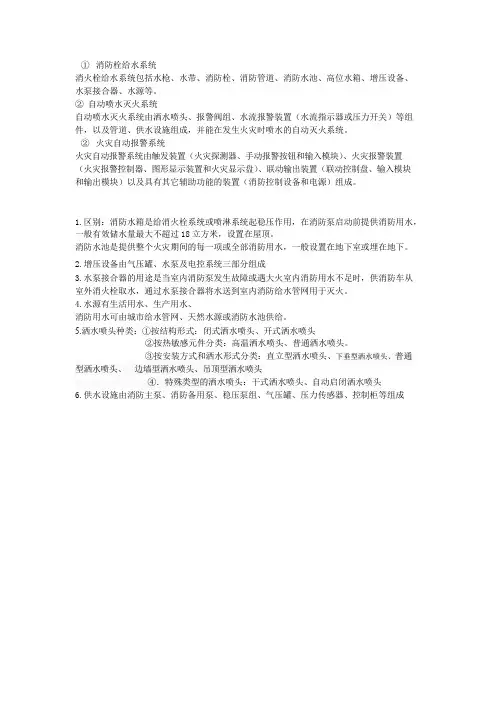

① 消防栓给水系统
消火栓给水系统包括水枪、水带、消防栓、消防管道、消防水池、高位水箱、增压设备、
水泵接合器、水源等。
② 自动喷水灭火系统
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组
件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
② 火灾自动报警系统
火灾自动报警系统由触发装置（火灾探测器、手动报警按钮和输入模块）、火灾报警装置
（火灾报警控制器、图形显示装置和火灾显示盘）、联动输出装置（联动控制盘、输入模块
和输出模块）以及具有其它辅助功能的装置（消防控制设备和电源）组成。
1.区别：消防水箱是给消火栓系统或喷淋系统起稳压作用，在消防泵启动前提供消防用水，
一般有效储水量最大不超过 18 立方米，设置在屋顶。
消防水池是提供整个火灾期间的每一项或全部消防用水，一般设置在地下室或埋在地下。
2.增压设备由气压罐、水泵及电控系统三部分组成
3.水泵接合器的用途是当室内消防泵发生故障或遇大火室内消防用水不足时，供消防车从
室外消火栓取水，通过水泵接合器将水送到室内消防给水管网用于灭火。
4.水源有生活用水、生产用水、
消防用水可由城市给水管网、天然水源或消防水池供给。
5.洒水喷头种类：①按结构形式：闭式洒水喷头、开式洒水喷头
②按热敏感元件分类：高温洒水喷头、普通洒水喷头。
③按安装方式和洒水形式分类：直立型洒水喷头、下垂型洒水喷头、普通
型洒水喷头、 边墙型洒水喷头、吊顶型洒水喷头
④．特殊类型的洒水喷头：干式洒水喷头、自动启闭洒水喷头
6.供水设施由消防主泵、消防备用泵、稳压泵组、气压罐、压力传感器、控制柜等组成1. 消防水箱是初期火灾时用的
设置临时高压消火栓给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水
系统的分区水箱）。
消防水箱应储存 10min 的消防用水量，之所以这样规定是为了保证在火灾初期，消防管网
中的水可以在第一时间内用于扑灭起火点火源。
消火栓系统操作与维护课件 (一)
消火栓是重要的消防设备，其操作与维护至关重要，能够保障消防安全。为此，需要进行相关课程培训，本文就“消火栓系统操作与维护课件”相关问题进行探讨。
一、消火栓的操作方法
1.打开消火栓阀门前需要检查消火栓的使用情况，如是否正常、阀门是否关闭，消火栓外部是否有杂物，以确保消火栓处在操作状态。
2.打开水源，并通过阀门控制水的流量和压力。
3.打开消火栓的阀门，连接消火栓放水管，使水流通至放水管。
4.检查是否形成足够的供水压力，如果供水压力过低，可以通过调节阀门来提高。
5.在消防队的引导下，对火源进行灭火。
二、消火栓的维护方法
1.定期检查消火栓阀门及其连接件是否损坏，若有损坏需及时更换并加以防锈处理，以避免使用时出现漏水的现象。
2.检查消防设施的正常运转，保持消火栓旁整洁，无杂物。
3.测试消防设施是否能承受最大供水压力，测试之后需要将消火栓还原至正常使用状态。
4.水源管理需严格按照规定进行，防止水源受到污染。同时也要保证水源的稳定供水。
5.遇到特殊情况时，要及时与消防队联系，寻找专业人员解决问题，切勿自作主张，破坏设备。
三、课件编制要点
1.语言简洁明了，清晰易懂，顺序分明。
2.图文并茂，示意图要突出。使用颜色较为鲜艳、明显的颜色标志出关键部位，突出重点。
3.注意实用性。课件设计要贴切实际场景，尽可能符合实际需要。
4.注意课件的完整性和全面性，尽量覆盖到重要的操作细节和维护工作。对于消火栓的维护，要详尽阐述，提高消防安全管理水平。
总之，合理的消火栓操作与维护是保障消防安全的重要手段，针对相关问题进行课件培训，能够增强消防人员的操作技能和维护意识，为消防安全保障提供有力保障。
第11章 建筑消防给水系统
重点：建筑消防给水系统的分类；室内消火栓系统的设计
难点：室内消火栓系统的设计
11.1建筑消防概述及建筑消防给水系统分类
11.1.1建筑火灾
11.1.1.1建筑火灾的发展过程
三个阶段：初起阶段；发展阶段；熄灭阶段
11.1.1.2火灾蔓延的途径
研究目的：在建筑物中科学合理地采取防火隔断措施，采取“堵截包围、穿插分割”灭火。
途径：外墙窗口、内墙门、楼板的孔洞、建筑物封闭的空心处、闷顶、通风管道。
11.1.1.3 火灾烟及其危害
主要体现在对人体的生理、视觉和心理危害。国内外多次建筑火灾的统计表明，死亡人数中约有50%～70%是被烟气毒死的。
11.1.1.4 建筑火灾的种类
A类：固体物质火灾。
B类：液体火灾和熔化的固体火灾。
C类：可燃气体引起的火灾。
D类：可燃金属燃烧引起的火灾和带电物体火灾。
11.1.2 高、低层建筑火灾救助原则
11.1.2.1 高、低层建筑的划分
划分原则：主要取决于扑救火灾时消防设备的登高工作高度和消防车的供水高度。
依据：我国目前登高消防车的最大工作高度约为24米。
划分：高层建筑的起始线为建筑高度24米，住宅建筑层数为10层。
11.1.2.2 高层民用建筑分类
高层建筑应根据其使用性质、火灾危险性、疏散和扑救难度等进行分类，见表11-1。
11.1.2.3 建筑物的耐火等级
根据建筑构件的燃烧性能和耐火极限，建筑物有不同的耐火等级要求。《建筑设计防火规范》(GBJ16－87)(2001年版)将工业与民用建筑的耐火等级划分为一、二、三、四级。高层建筑的耐火等级，只分为一级和二级，见表11-2。
11.1.2.4 不同高度建筑物的救助原则
1）室内无消防给水系统的低层建筑：完全靠“外救”。
2）室内有消防给水系统的低层建筑：主要靠“外救”，室内消火栓给水系统主要扑救初期火灾。
3）高度为24m~50m的高层建筑：室内“自救”为主，“外救”为辅。
