零件的设计与选型
1 定平台的设计
定平台又称基座，在结构中属于固定的，具体的参数见图一，厚度 20cm。定
平台的等效圆半径为 210mm。材料选用铸铁，铸造加工，开口处磨削加工保证精度。
最后进行打孔的工艺。
图一 定平台设计图
2 驱动杆的设计
具体参数为长* 厚* 宽：880mm*10mm*20mm。孔的参数为φ 10*10mm。材料用
铝合金，设计为杆式，质量小，经济，同时也满足载荷条件。
图二 驱动杆的设计图
3 从动杆的设计
具体参数为长* 宽* 高：620*20*10mm。孔参数为φ 10*10mm。材料选用铝合金。
图三 从动杆的设计图
4 动平台的设计
参数如下图，考虑到重量因素，采用铝合金，切削加工。动平台的等效圆半径
为 50mm，分布角为21.5°。
图四 动平台的设计图
5 链接销的设计
45号钢，为主动杆和定平台的连接销：φ 9*66mm。
6 球铰链的选型
目前，大多数的Delta机构的主动杆与从动杆的链接方式为球铰链的链接。球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。本文选用球铰链设计，是主要因为球铰链的可控性，以及结构简单，易于装配。且有很好的可维护性。
《基于动力学模型的DELTA机器人运动控制研究》
一、引言
随着工业自动化和智能制造的快速发展，DELTA机器人作为一种高效、灵活的工业机器人，其运动控制技术的研究显得尤为重要。本文旨在基于动力学模型，对DELTA机器人的运动控制进行研究，以提高其运动精度和效率。
二、DELTA机器人概述
DELTA机器人是一种并联机器人，由三个相同的机械臂组成，每个机械臂由电机、减速器、连杆等组成。其运动灵活，适用于高速、高精度的抓取和搬运任务。然而，由于机器人系统的复杂性，其运动控制一直是一个挑战。
三、动力学模型建立
为了实现精确的运动控制，首先需要建立DELTA机器人的动力学模型。动力学模型描述了机器人系统在受到外力作用时的运动规律，对于理解机器人的运动特性、优化运动控制算法具有重要意义。
在建立动力学模型时，需要考虑机器人的结构参数、电机参数、连杆长度等因素。通过分析机器人的运动过程，可以得出机器人的动力学方程。该方程描述了机器人的运动状态与外力之间的关系，为后续的运动控制提供了理论基础。
四、运动控制策略研究 基于动力学模型，我们可以研究有效的运动控制策略。运动控制策略主要包括轨迹规划、速度控制和力控制等方面。
轨迹规划是运动控制的核心，它决定了机器人的运动轨迹和速度。通过优化轨迹规划算法，可以提高机器人的运动精度和效率。速度控制则是根据机器人的当前状态和目标状态，计算电机所需的转速和转矩，以实现精确的运动控制。力控制则是在机器人与外界物体相互作用时，通过调整电机的输出力，实现精确的力控制。
五、实验与分析
为了验证基于动力学模型的DELTA机器人运动控制策略的有效性，我们进行了实验分析。实验结果表明，通过优化轨迹规划算法和速度控制策略，可以显著提高DELTA机器人的运动精度和效率。此外，通过力控制策略，机器人可以更好地适应外界环境的变化，实现精确的力控制。
六、结论与展望
本文基于动力学模型对DELTA机器人的运动控制进行了研究，通过优化轨迹规划算法、速度控制和力控制策略，提高了机器人的运动精度和效率。实验结果表明，所提出的运动控制策略具有较好的效果。

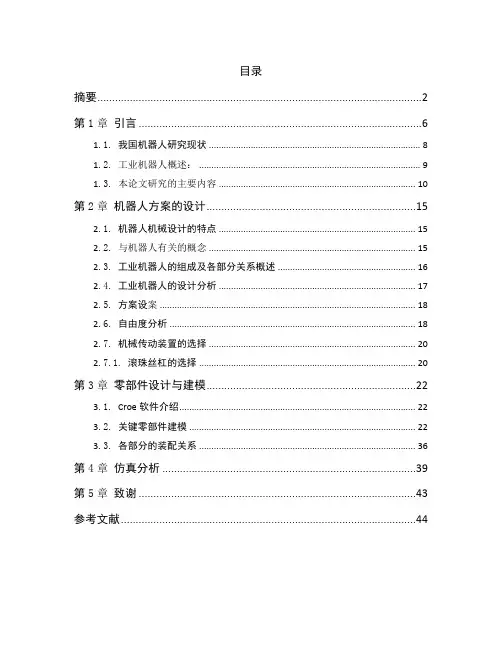

目录
摘要 .............................................................................................................. 2
第1章 引言 ................................................................................................ 6
1.1. 我国机器人研究现状 ...................................................................................... 8
1.2. 工业机器人概述： .......................................................................................... 9
1.3. 本论文研究的主要内容 ................................................................................ 10
第2章 机器人方案的设计 ....................................................................... 15
2.1. 机器人机械设计的特点 ................................................................................ 15
2.2. 与机器人有关的概念 .................................................................................... 15
delta机器人动力学建模一般动力学参数
delta机器人是一种常见的工业机器人，具有广泛的应用领域。在进行机器人的动力学建模时，需要考虑一些常见的动力学参数。本文将介绍delta机器人的一般动力学参数。
我们需要了解delta机器人的基本结构。delta机器人由三个移动平台和一个固定平台组成，每个移动平台上都有一个关节。这种结构使得delta机器人具有高速和高精度的特点，常用于装配、搬运和焊接等工业应用。
对于delta机器人的动力学建模，首先需要考虑的是机器人的质量参数。质量参数包括机器人的总质量、质心位置以及质量分布情况。这些参数对于机器人的运动和控制具有重要影响，需要进行准确的测量和建模。
需要考虑的是机器人的惯性参数。惯性参数包括机器人的转动惯量和质量分布惯量。转动惯量描述了机器人在旋转运动中的惯性特性，质量分布惯量描述了机器人在平移运动中的惯性特性。这些参数对于机器人的姿态控制和运动规划具有重要影响。
机器人的摩擦参数也是动力学建模中需要考虑的重要因素。摩擦参数包括机器人关节的摩擦系数和摩擦力矩。摩擦参数对于机器人的运动控制和能耗分析具有重要影响，需要进行准确的测量和建模。
机器人的力矩参数也是动力学建模中需要考虑的关键因素。力矩参数包括机器人的关节力矩和末端执行器的力矩输出。力矩参数对于机器人的力控制和负载能力具有重要影响，需要进行准确的测量和建模。
机器人的刚度参数也是动力学建模中需要考虑的重要参数。刚度参数包括机器人的刚度系数和刚度矩阵。刚度参数对于机器人的刚性控制和运动精度具有重要影响，需要进行准确的测量和建模。
delta机器人的动力学建模需要考虑质量参数、惯性参数、摩擦参数、力矩参数和刚度参数等一般动力学参数。准确建模这些参数对于机器人的运动控制、力控制和精度控制具有重要意义，能够提高机器人的性能和应用范围。在实际应用中，需要根据具体情况对这些参数进行准确的测量和建模，以实现对delta机器人的精确控制和优化设计。
