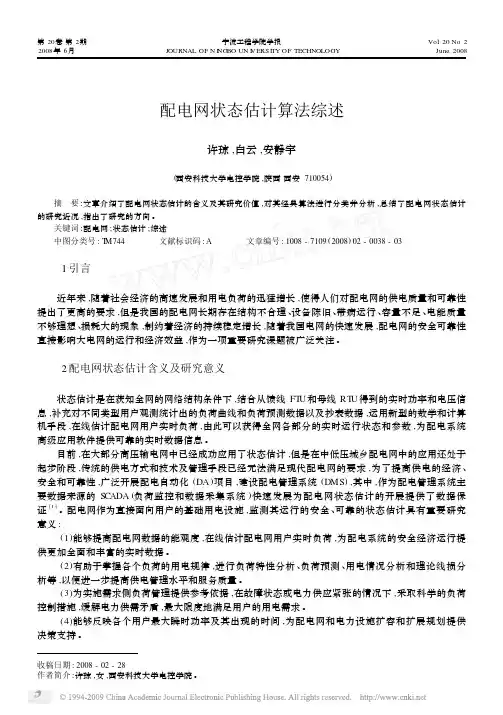

配电网状态估计算法综述

第20卷第2期宁波工程学院学报Vol.20No.2 2008年6月JOURNAL OF N I N G BO UN I V ERSI TY OF TECHNOLOGY June.2008配电网状态估计算法综述许琼,白云,安静宇(西安科技大学电控学院,陕西西安710054)摘要:文章介绍了配电网状态估计的含义及其研究价值,对其经典算法进行分类并分析,总结了配电网状态估计的研究近况,指出了研究的方向。

关键词:配电网;状态估计;综述中图分类号:T M744文献标识码:A文章编号:1008-7109(2008)02-0038-031引言近年来,随着社会经济的高速发展和用电负荷的迅猛增长,使得人们对配电网的供电质量和可靠性提出了更高的要求,但是我国的配电网长期存在结构不合理、设备陈旧、带病运行、容量不足、电能质量不够理想、损耗大的现象,制约着经济的持续稳定增长,随着我国电网的快速发展,配电网的安全可靠性直接影响大电网的运行和经济效益,作为一项重要研究课题被广泛关注。

2配电网状态估计含义及研究意义状态估计是在获知全网的网络结构条件下,结合从馈线FT U和母线RT U得到的实时功率和电压信息,补充对不同类型用户观测统计出的负荷曲线和负荷预测数据以及抄表数据,运用新型的数学和计算机手段,在线估计配电网用户实时负荷,由此可以获得全网各部分的实时运行状态和参数,为配电系统高级应用软件提供可靠的实时数据信息。

目前,在大部分高压输电网中已经成功应用了状态估计,但是在中低压城乡配电网中的应用还处于起步阶段,传统的供电方式和技术及管理手段已经无法满足现代配电网的要求,为了提高供电的经济、安全和可靠性,广泛开展配电自动化(DA)项目,建设配电管理系统(DMS),其中,作为配电管理系统主要数据来源的SCADA(负荷监控和数据采集系统)快速发展为配电网状态估计的开展提供了数据保证[1]。

配电网作为直接面向用户的基础用电设施,监测其运行的安全、可靠的状态估计具有重要研究意义:(1)能够提高配电网数据的能观度,在线估计配电网用户实时负荷,为配电系统的安全经济运行提供更加全面和丰富的实时数据。

电力系统中的配电网状态估计方法综述随着电力系统规模不断扩大和配电网电力负荷的增长，人们对配电网状态估计方法的研究和应用越来越重要。

配电网状态估计是指通过对电力系统中一些关键节点的测量值进行处理和分析，来估计整个配电网的运行状态和电力参数的一种方法。

本综述将介绍配电网状态估计的基本原理、常用方法和最新研究成果。

1. 基本原理配电网状态估计的基本原理是利用电力系统的测量数据和系统模型，在数学和计算机技术的支持下，通过解决一个无约束最优化问题来估计整个配电网的各个节点状态和电力参数。

一般来说，状态估计问题可以分为两个步骤：数据预处理和状态估计。

数据预处理包括质量控制、异常值检测和数据插补等，目的是对测量数据进行预处理，使其达到可靠性和合理性要求。

状态估计是基于处理后的数据进行估计，其中包括计算节点注入功率、构建节点注入功率矩阵、计算导纳矩阵和估计节点状态等。

2. 常用方法配电网状态估计方法多种多样，主要包括传统方法和基于机器学习的方法。

传统方法通常基于线性和非线性最小二乘法，通过求解正则方程或最小二乘问题来进行状态估计。

这些方法在计算复杂度上相对较低，在小规模配电网上得到了广泛应用。

然而，在大规模配电网中，这些传统方法往往存在计算量大、收敛速度慢等问题。

基于机器学习的配电网状态估计方法是近年来的研究热点，它通过建立配电网的数据驱动模型来进行状态估计。

这种方法可以利用大量的历史数据进行训练，并且能够处理非线性和非高斯的分布数据。

常见的机器学习方法包括人工神经网络（ANN）、支持向量机（SVM）和随机森林（Random Forest）等。

这些方法在精度和效率方面相对较高，适用于大规模配电网状态估计问题。

3. 最新研究成果近年来，随着智能电网和物联网技术的发展，配电网状态估计研究取得了一些重要成果。

例如，基于深度学习的配电网状态估计方法在高精度和高效率方面取得了显著的进展。

深度学习算法如卷积神经网络（CNN）和循环神经网络（RNN）等可以提取电力系统数据的空间特征和时间特征，从而提高状态估计的准确性和鲁棒性。

关于电力系统状态估计的综述报告电力系统自动化作业学生：梁清清0引言随着电力系统的快速发展，电力系统的网络结构和运转方式日趋繁杂，对现代化调度系统明确提出了必须精确、快速、全面地掌控电力系统实际运转方式和运转状态的建议。

以计算机为基础的现代能量管理系统(ems)的发生，就是电力系统自动化理论与技术上的一次脱胎换骨，同时实现了调度从传统的经验型至现代化分析型的迈出。

ems的各种高级应用领域进电压稳定性分析、暂态稳定性分析和安全约束调度等都必须倚赖状态估算所提供更多的实时可信数据[1~4]。

因此，状态估算变成了现代电力系统能量管理系统(ems)的关键组成部分，尤其在电力市场环境中充分发挥更关键的促进作用。

本文简要介绍了状态估计的基本概念和数学模型，阐述了近几年来电力系统状态估计各个算法的优缺点及其研究状况。

最后，简单介绍了不良数据的检测与辨识方法。

1电力系统状态估算详述状态估计也叫做实时潮流，它是由scada系统的实时量测数据估计出来的，其程序的输入和输出数据内容如下图所示：图1状态估算输入输出模型从图中可以看出，电力系统状态估计是在给定网络接线、支路参数和量测系统的条件下所进行的估计以及对不良数据进行的检测辨识过程[5]。

它与常规潮流所求的状态量相同，但应用的量测量在种类和数量上远远多于常规潮流（量测方程大于所求状态量数）。

其功能流程图如下图所示：图2状态估算功能流程框图1电力系统自动化作业学生：梁清清由于实时量测数据存在的一些缺陷，状态估计的量测方程可以写为：vz?h?x式中：z为量测量，假设维数为m；为状态量，若母线数为n，则x?维数为2n；x就是基于基尔霍夫定律创建的量测量函数方程，维数和量测量一致，mh?x佩；维。

状态估算的量测量主要源自于：（1）scada系统中的实时量测数据；（2）测量维持不变时采用的预报和计划型伪量测；（3）第ⅰ类基尔霍夫型伪量测，即无源母线上的零注入量测；（4）第ⅱ类基尔霍夫型伪量测，即为零电阻支路上的零电压差量测。

电力系统状态估计算法研究与应用引言：电力系统状态估计是电力系统运行和调度中的重要步骤，通过利用测量值和系统模型，对电力系统中摄入或虚拟功率进行估计，从而获得电力系统的各个节点的电压、功率等重要信息。

准确的状态估计结果对于电力系统的安全、稳定和经济运行起着关键作用。

本文将研究电力系统状态估计的算法以及在实际应用中的优势与挑战。

一、电力系统状态估计的算法1. 扩展卡尔曼滤波算法 (EKF)扩展卡尔曼滤波是一种基于贝叶斯滤波原理的状态估计算法，通过线性化非线性系统模型来实现状态估计。

在电力系统状态估计中，EKF可以有效地处理非线性的功率流方程，提供较为准确的状态估计结果。

2. 最小二乘算法 (LS)最小二乘算法是通过最小化残差平方和来获得最优解的一种优化算法，常用于电力系统状态估计中。

通过构建电力系统的线性化模型，并利用测量值与估计值之间的残差来优化状态估计结果。

3. 改进的粒子滤波算法 (PF)粒子滤波算法在电力系统状态估计中具有广泛的应用，它通过采样和重采样过程来近似状态后验概率分布，从而获得状态估计结果。

改进的粒子滤波算法结合了传统粒子滤波算法和其他优化方法，能够在保持较高估计精度的同时降低计算复杂度。

4. 雷诺兹平滑算法 (RS)雷诺兹平滑算法是一种基于最优控制理论的状态估计算法，通过最小化状态估计误差的二次范数，在时间和空间上对状态变量进行平滑操作。

雷诺兹平滑算法在电网状态估计中具有较好的平滑效果，能够削弱测量误差对状态估计结果的影响。

二、电力系统状态估计算法的应用1. 电力系统运行监测与调度电力系统状态估计的主要应用领域之一是电力系统的运行监测与调度。

通过实时获取电力系统各个节点的状态估计值，可以对电力系统的电压、功率等重要参数进行监测和预测，确保电力系统的安全、稳定运行。

2. 输电线路参数估计电力系统中输电线路的参数估计对于输电线路的运行和维护具有重要意义。

通过结合电力系统状态估计算法，可以利用实时的测量数据和电网模型，估计输电线路的补偿电容、电感和电阻等参数，为输电线路的运行管理提供决策支持。
