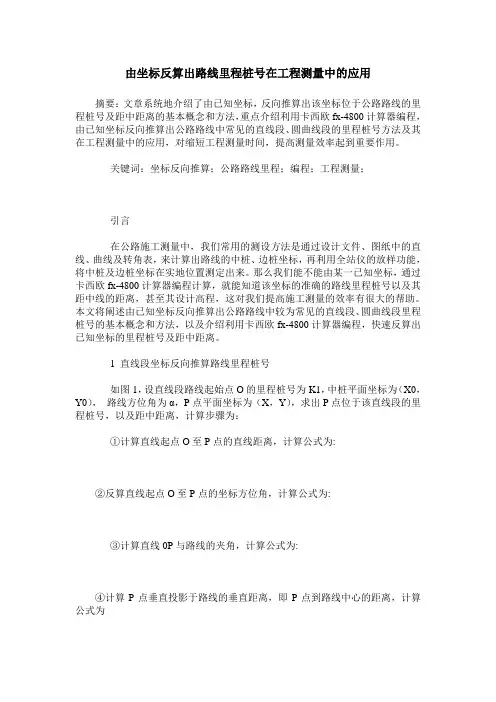

由坐标反算出路线里程桩号在工程测量中的应用
摘要：文章系统地介绍了由已知坐标，反向推算出该坐标位于公路路线的里程桩号及距中距离的基本概念和方法，重点介绍利用卡西欧fx-4800计算器编程，由已知坐标反向推算出公路路线中常见的直线段、圆曲线段的里程桩号方法及其在工程测量中的应用，对缩短工程测量时间，提高测量效率起到重要作用。
关键词：坐标反向推算；公路路线里程；编程；工程测量；
引言
在公路施工测量中，我们常用的测设方法是通过设计文件、图纸中的直线、曲线及转角表，来计算出路线的中桩、边桩坐标，再利用全站仪的放样功能，将中桩及边桩坐标在实地位置测定出来。那么我们能不能由某一已知坐标，通过卡西欧fx-4800计算器编程计算，就能知道该坐标的准确的路线里程桩号以及其距中线的距离，甚至其设计高程，这对我们提高施工测量的效率有很大的帮助。本文将阐述由已知坐标反向推算出公路路线中较为常见的直线段、圆曲线段里程桩号的基本概念和方法，以及介绍利用卡西欧fx-4800计算器编程，快速反算出已知坐标的里程桩号及距中距离。
1 直线段坐标反向推算路线里程桩号
如图1，设直线段路线起始点O的里程桩号为K1，中桩平面坐标为（X0，Y0）， 路线方位角为α，P点平面坐标为（X，Y），求出P点位于该直线段的里程桩号，以及距中距离，计算步骤为：
①计算直线起点O至P点的直线距离，计算公式为:
②反算直线起点O至P点的坐标方位角，计算公式为:
③计算直线0P与路线的夹角，计算公式为:
④计算P点垂直投影于路线的垂直距离，即P点到路线中心的距离，计算公式为
⑤计算P点的里程桩号，计算公式为：
图1
从图1中，可以看出P点的里程桩号由P点垂直投影于路线的P1点与直线起始点O之间的直线距离，与O点里程K0+000相加后，即为P点的里程桩号，L=Dsinβ即为P点位于路线右侧的距中距离，数值为正值；如果P点位于路线左侧，L=Dsinβ数值为负值。
河道测绘方案
一、前言
河道测绘是对河道形态、水深、水流等参数进行测量和记录的过程。它为河道管理及水利工程规划提供了重要的数据，对于保护河道资源、防止洪水、改善航道等方面起着至关重要的作用。本方案旨在介绍河道测绘的具体步骤和要求，确保测绘工作的准确性与可靠性。
二、测绘方法
1. 遥感影像解译
通过获取卫星遥感影像，并借助图像处理软件，解译出河道的形态特征、河岸线及其变化等信息。在进行解译时，应保证遥感影像的清晰度，并结合实地考察，使解译结果更加准确。
2. 野外测量
通过在现场进行实地测量，获取更加精确的数据。野外测量应包括以下内容：
a. 河道形态测量：使用全站仪等测量设备，测量河道的长度、宽度、深度等参数，并记录在测量表格中。
b. 河道横剖面测量：以河道纵向为基准线，采用测深仪等设备测量不同位置的水深，形成河道横剖面图。
c. 河底物探测：使用声纳探测仪等设备，对河底进行探测，获取河底的地质情况及地形特征。 3. 数据处理与分析
将野外测量所得的数据导入计算机，进行数据处理与分析。包括河道断面面积的计算、河底高程的绘制以及河道纵剖面的生成等。通过数据处理与分析，可以得到更加详细和全面的河道信息。
三、测绘要求
1. 测量精度要求高，应采用精确可靠的测量仪器和方法进行测量工作。
2. 测量前应清理测区，排除影响测量准确性的杂物。
3. 各项测量均需按照规定的标准操作，保证数据的可比性。
4. 在进行遥感影像解译时，应选取分辨率适宜的影像进行解译工作。
5. 数据处理与分析时，应采用专业的软件进行，确保结果准确可靠。
6. 测量完成后，应对测区进行恢复，确保不留下任何污染物或安全隐患。
四、河道测绘应用
1. 河道管理：通过对河道的测绘，可以及时掌握河道的演变情况，为河道的管理与维护提供参考依据。
2. 水利工程规划：河道测绘结果可以作为水利工程规划中水深、航道等参数的重要依据，确保工程设计符合实际情况。 3. 洪水预防：通过对河道的测量，可以得到河道横截面积等信息，为洪水预防工作提供数据支持。
水利水电工程施工测量方法及要求
一、施工控制网的建立
施工测量的主要目的是把在设计某某某纸、文件上的建筑物的位置、形状、大小、高程以足够的精度在实地上标定出来;用以指导施工，并检测建筑物的竣工形状;而无论是标定建筑物的位置等，还是检测其竣工形状均是以施工控制网为基准的;因此在施工放样前都需要建立与工程主体建筑物相应等级的施工控制网。
1.控制网的布设
首先根据提供的资料：得到水电工程测区区地形某某某(比例尺为1/2000)，经过现场实地踏勘原有的三角点、导线点、水准点的标石、标志现状和现存情况，了解坝区的自然和地理条件、交通、民情，然后进行了首级平面控制网的技术设计;选择保存较为完好、埋石稳固的三角点起算方位角推算控制网点的大地坐标(及施工坐标);布设一级平面控制网点。控制网确定方案，网点标墩采用1.2米高普通钢标，基础挖到基岩，顶部安装中心开孔直径为16mm的钢板，做为强制归心的仪器平台，在全部埋设工作完成后，经过一段时间后进行外业观测工作。
2、控制网的施测
由于一般水利工程测区山高林密、通视条件极差，利用常规方法(三角网或导线网)布设控制网无法构成附合或闭合某某某形，因此，利用GPS采用卫星定位的方法进行布网、施测。根据测区的测绘面积及测区的地理状况，按照二级精度(相当于8秒导线)的要求进行点连式的一次布网，采用静态相对定位的方法进行GPS观测，所获得的测量结果均满足《全球定位系统(GPS)测量规范》的要求。选择起始点，不应选过短控制边，用短边控制长边会影响了GPS待定点的精度，另外，如果已知点的数量过少，在坐标系统转换中会影响了转换精度，同时也缺少了已知点间的检核条件。科学的布网方法应该分两级布网，首先在测区的边缘选三个点用三台GPS接收机测一个同步环(该同步环可静态观测2小时以提高其基线向量的解算精度)，将这个同步环作为一个E级网(或一级网)，然后以同步环中的三个点作为该测区的
已知点进行二级布网，这样不仅已知点的精度较高且均匀，而且二级网的精度也大幅度得以提高，不仅提高了坐标系统的转换精度，同时也增加了已知点间必要检核数量
RTK技术在公路横断面测量中的应用
【摘要】本文介绍了rtk技术及其特点，对传统公路横断面测量作业方法及存在的问题进行了分析，对采 rtk 技术测量公路横断面进行了阐述，以供参考。
中图分类号：x734 文献标识码：a 文章编号：
一．前言
rtk技术不仅能达到较高的定位精度，而且大大提高了测量的工作效率。随着 rtk技术的提高，这项技术已经逐步应用到公路横断面测量工作中，rtk技术在公路测量领域有着广阔的应用前景。本文对传统公路横断面测量作业方法及存在的问题进行了分析，对采
rtk 技术测量公路横断面进行了阐述，希望有所帮助。
二．rtk技术及其特点
目前，全球有美国 gps全球定位系统、俄罗斯格洛纳斯全球定位系统、欧洲伽利略全球定位系统、我国北斗星全球定位系统。这四大全球定位系统中要数 gps 开发最早，应用更为成熟。其具有全球性、全天候、连续性、实时性导航定位和定时功能，能为各类用户提供精密的三维坐标、速度和时间。根据算法模型，设计了静态、快速静态以及 rtk等作业模式。静态作业模式主要用于地壳变形观测、 国家大地测量、大坝变形观测等高精度测量；快速静态测量以其高效的作业效率与厘米级精度广泛应用于一般的工程测量；
而 rtk 系统由 gps 接收设备、 无线电通讯设备、电子手薄及配套设备组成，整套设备在轻量化、 操作简便性、 实时可靠性、 厘米级精度等方面的特点，完全可以满足数据采集和工程放样的要求。
1. rtk 实时动态定位系统由基准站和流动站组成，建立无线数据通讯是实时动态测量的保证，其原理是取点位精度较高的首级控制点作为基准点，安置一台接收机作为参考站，对卫星进行连续观测，流动站上的接收机在接收卫星信号的同时，通过无线电传输设备接收基准站上的观测数据，随机计算机根据相对定位的原理实时计算显示出流动站的三维坐标和测量精度。这样用户就可以实时监测待测点的数据观测质量和基线解算结果的收敛情况，根据待测点的精度指标，确定观测时间，从而减少冗余观测，提高工作效率。
