机电一体化系统课程设计

X-Y数控工作台设计说明书

学校名称： 湖北文理学院

班级学号： 2013279129

学生姓名： 张亮

班级：机电1321

2015年11月 一、总体方案设计

1.1 设计任务

设计一个数控X-Y工作台及其控制系统。该工作台可用于铣床上坐标孔的加工和腊摸、塑料、铝合金零件的二维曲线加工，重复定位精度为±0.01mm，定位精度为0.025mm。

设计参数如下：负载重量G=150N；台面尺寸C×B×H＝145mm×160mm×12mm；底座外形尺寸C1×B1×H1＝210mm×220mm×140mm；最大长度L=388mm；工作台加工范围X=55mm，Y=50mm；工作台最大快移速度为1m/min。

1.2 总体方案确定

（1）系统的运动方式与伺服系统

由于工件在移动的过程中没有进行切削，故应用点位控制系统。定位方式采用增量坐标控制。为了简化结构，降低成本，采用步进电机开环伺服系统驱动X-Y工作台。

（2）计算机系统

本设计采用了与MCS-51系列兼容的AT89S51单片机控制系统。它的主要特点是集成度高，可靠性好，功能强，速度快，有较高的性价比。

控制系统由微机部分、键盘、LED、I/O接口、光电偶合电路、步进电机、电磁铁功率放大器电路等组成。系统的加工程序和控制命令通过键盘操作实现。LED显示数控工作台的状态。

（3）X-Y工作台的传动方式

为保证一定的传动精度和平稳性，又要求结构紧凑，所以选用丝杠螺母传动副。为提高传动刚度和消除间隙，采用预加负荷的结构。

由于工作台的运动载荷不大，因此采用有预加载荷的双V形滚珠导轨。采用滚珠导轨可减少两个相对运动面的动、静摩擦系数之差，从而提高运动平稳性，减小振动。

考虑电机步距角和丝杆导程只能按标准选取，为达到分辨率的要求，需采用齿轮降速传动。

图1-1 系统总体框图 二、机械系统设计

2.1、工作台外形尺寸及重量估算

X向拖板（上拖板）尺寸：

长宽高 145×160×50

重量：按重量=体积×材料比重估算

3214516050107.81090N

Y向拖板（下拖板）尺寸： 14516050

重量：约90N。

上导轨座（连电机）重量：

223(2201403821558)7.810101.110107()N

夹具及工件重量：约150N 。

X-Y工作台运动部分的总重量：约287N。

2.2、滚动导轨的参数确定

⑴、导轨型式：圆形截面滚珠导轨

⑵、导轨长度

①上导轨（X向）

取动导轨长度 100Bl

动导轨行程 55l

支承导轨长度 155BLll

②下导轨（Y向）

50l 100Bl

150L

选择导轨的型号：GTA16

⑶、直线滚动轴承的选型

①上导轨

240()XGN

②下导轨

287()YGN

由于本系统负载相对较小，查表后得出LM10UUOP型直线滚动轴承的额定动载荷为370N，大于实际动负载；但考虑到经济性等因素最后选择LM16UUOP型直线滚动轴承。并采用双排两列4个直线滚动轴承来实现滑动平台的支撑。 ⑷、滚动导轨刚度及预紧方法

当工作台往复移动时，工作台压在两端滚动体上的压力会发生变化，受力大的滚动体变形大，受力小的滚动体变形小。当导轨在位置Ⅰ时，两端滚动体受力相等，工作台保持水平；当导轨移动到位置Ⅱ或Ⅲ时，两端滚动体受力不相等，变形不一致，使工作台倾斜α角，由此造成误差。此外，滚动体支承工作台，若工作台刚度差，则在自重和载荷作用下产生弹性变形，会使工作台下凹（有时还可能出现波浪形），影响导轨的精度。

2.3、滚珠丝杠的设计计算

滚珠丝杠的负荷包括铣削力及运动部件的重量所引起的进给抗力。应按铣削时的情况计算。

⑴、最大动负载Q的计算

3HQLffP

查表得系数1f，1Hf，寿命值

66010nTL

查表得使用寿命时间T=15000h，初选丝杠螺距t=4mm，得丝杠转速

max100010001250(/min)4Vnrt

所以 6602501500022510L

X向丝杠牵引力

1.414xxPfG当 ()f当——当量摩擦系数

1.4140.012403.39()N

Y向丝杠牵引力

1.4141.4140.012874.06()yyPfGN当

所以最大动负荷

X向 3225113.3920.6()xQN

Y向 3225114.0624.7()yQN

查表，取滚珠丝杠公称直径 010dmm，选用滚珠丝杠螺母副

的型号为 SFK1004，其额定动载荷为390N，足够用。

⑵、滚珠丝杠螺母副几何参数计算

表2-1 滚珠丝杠螺母副几何参数

名

称 符 号 计算公式和结果

螺纹滚道 公称直径 0d

10

螺距 t 4

接触角  45

钢球直径 qd 2

螺纹滚道法面半径 R 0.521.04qRd

偏心距 e

/2sin0.03qeRd

螺纹升角 

0arc7.26ttgd

螺杆 螺杆外径 d 00.2~0.259.5qddd

螺杆内径 ld 0227.98lddeR

螺杆接触直径 zd 0cos8.59zqddd

螺母 螺母螺纹外径 D 02212.02DdeR

螺母内径（外循环） 1D 100.2~0.25510.5qDdd

见表2-1。

⑶、传动效率计算

7.260.973()(7.260.2)tgtgtgtg

式中：——摩擦角；——丝杠螺纹升角。

⑷、刚度验算

滚珠丝杠受工作负载P引起的导程0L的变化量

01PLLEF

Y向所受牵引力大，故应用Y向参数计算

24.7()PN 00.4()Lcm

6220.610(/)ENcm 材料为钢

2220.7983.140.52FRcm

所以 61624.70.51.210()20.6100.5Lcm

丝杠因受扭矩而引起的导程变化量2L很小，可以忽略。

所以导程总误差 601001001.2103/0.4LmmL

查表知E级精度的丝杠允许误差15m，故刚度足够。

⑸、稳定性验算

由于丝杠两端采用止推轴承，故不需要稳定性验算。

2.4、步进电机的选用

⑴、步进电机的步距角b

取系统脉冲当量0.01/pmmstep，初选步进电机步距角1.5b。

⑵、步进电机启动力矩的计算

设步进电机等效负载力矩为T，负载力为P，根据能量守恒原理，电机所做的功与负载力做功有如下关系

TPs＝

式中： ——电机转角；s ——移动部件的相应位移； ——机械传动效率。

若取 b，则ps，且SPPG，所以

36()2pSbPGTNcm

式中：SP ——移动部件负载（N）；G——移动部件重量（N）； zP——与重量方向一致的作用在移动部件上的负载力（N）； ——导轨摩擦系数；b——步进电机步距角，（rad）；T——电机轴负载力矩（Ncm）

本例中，取0.03（淬火钢滚珠导轨的摩擦系数），0.96，SP为丝杠牵引力，24.7sHPPN。考虑到重力影响，Y向电机负载较大，因此取287yGGN，所以

360.0124.70.032871.33()21.50.96TNcm

若不考虑启动时运动部件惯性的影响，则启动力矩

0.3~0.5qTT

取安全系数为0.3，则 1.334.420.3qTNcm

对于工作方式为三相六拍的三相步进电机 max5.10.866qjTT Ncm

⑶、步进电机的最高工作频率

maxmax1000100011667()60600.01pVfHz

查表选用两个45BF005-Ⅱ型步进电机。电机的有关参数见表2-2。

表2-2 步进电机参数

型 号 主要技术数据 外形尺寸()mm 重量

()N 步距角 最

大静转距Ncm 最高空载启动频率(/steps) 相数

电压

()V 电流

()A 外径 长度 轴径

45BF005-Ⅱ 1．5 19.6 3000 3 27 2.5 45

58 4 11

2.5、确定齿轮传动比

因步进电机步距角1.5b，滚珠丝杠螺距 4tmm，要实现脉冲当量0.01/pmmstep，在传动系统中应加一对齿轮降速传动。齿轮传动比

123600.013600.61.54pbZiZt

选 117Z ，228Z 。

2.6、确定齿轮模数及有关尺寸

因传递的扭距较小，取模数1mmm，齿轮有关尺寸见表3-3。

2.7、步进电机惯性负载的计算

表2-3 齿轮尺寸

Z 17 28

合集下载

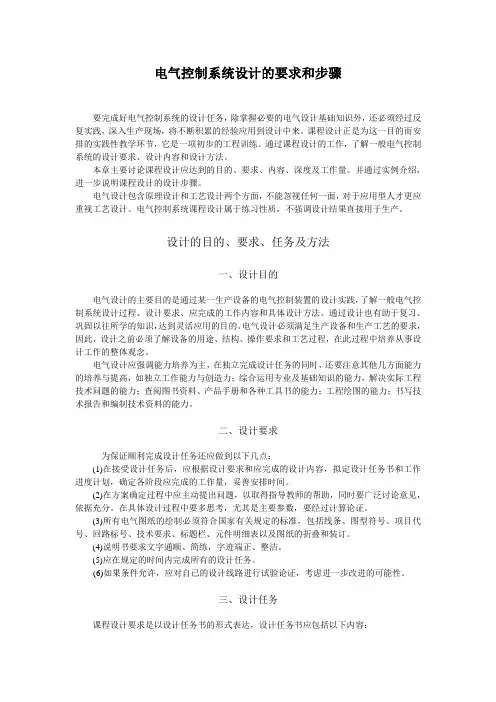

机电一体化专业 电气控制课程设计指导书
