网络设备故障排除手册范本
一、概述
在日常生活和工作中，使用网络设备不可避免地会遇到各种故障情况。为了有效解决网络设备故障，提高工作效率，本手册提供了一套网络设备故障排除的方法和步骤。
二、故障排除步骤
1. 了解故障现象
当遇到网络设备故障时，首先需要对故障现象进行准确描述和记录。包括但不限于：设备的具体型号、故障的表现、故障发生的时间等。这些信息对于后续的故障排除非常重要。
2. 检查物理连接
网络设备的故障有时可能是由于物理连接问题引起的。因此，需要检查网络设备的电源接口、网线连接等是否正常。确保物理连接没有松动或损坏。
3. 复位设备
在检查物理连接后，如故障依然存在，可以尝试通过复位设备来解决问题。根据设备的类型和型号，复位的方法可能会有所不同。一般可以通过按下设备上的复位按钮或通过Web界面进行复位操作。
4. 检查设备设置 如果复位设备无效，故障可能与设备的配置或设置有关。检查设备的IP地址、网关设置、DNS配置等，确保其与网络环境相匹配。
5. 更新固件
网络设备的固件可能存在一些已知的bug或漏洞，会导致故障的发生。在排除其他可能原因后，可以尝试更新设备的固件版本，以解决故障。
6. 检查网络设备之间的通信
当故障涉及多个网络设备时，需要确保网络设备之间的通信正常。可以使用Ping命令或其他网络测试工具，检查设备之间的连通性，排除网络通信故障。
7. 配置安全设置
网络中的一些故障可能与安全设置相关。确保防火墙、访问控制列表（ACL）等设置正确，并且不会导致故障的发生。
8. 寻求专业帮助
如果经过以上步骤故障依然无法解决，建议寻求专业的技术支持或网络工程师的帮助。他们可以根据实际情况提供更进一步的排除方法和建议。
三、注意事项
1. 在进行故障排除时，需保持冷静和耐心，不要盲目操作，以免对网络设备造成进一步损坏。 2. 在操作网络设备前，务必阅读设备的说明书，了解设备的使用方法和限制。
华为MSTP以太网故障处理指导书
华 为 技 术 有 限 公 司 目 录
1 说明 ....................................................................................................................................... 3
2 故障处理总流程 ..................................................................................................................... 3
2.1 流程图 .............................................................................................................................. 3
2.2 流程说明 .......................................................................................................................... 5
3 MSTP故障处理思路及方法 ................................................................................................... 5
3.1 MSTP故障处理思路与方法 ............................................................................................. 5

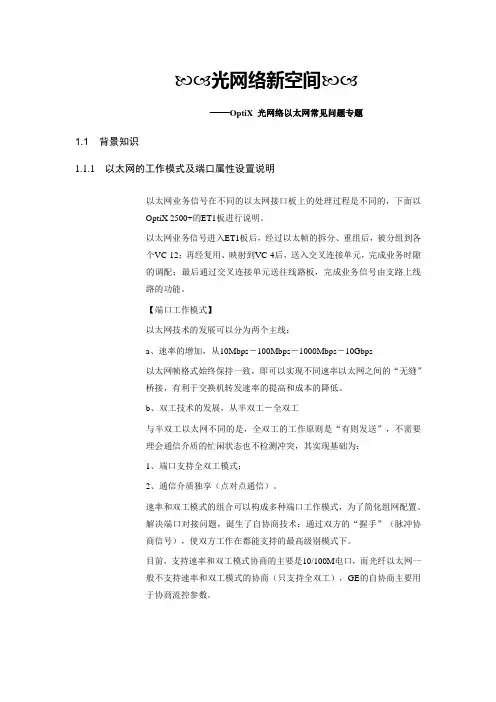

光网络新空间——OptiX 光网络以太网常见问题专题
1.1 背景知识
1.1.1 以太网的工作模式及端口属性设置说明
以太网业务信号在不同的以太网接口板上的处理过程是不同的，下面以OptiX 2500+的ET1板进行说明。
以太网业务信号进入ET1板后，经过以太帧的拆分、重组后，被分组到各个VC-12；再经复用、映射到VC-4后，送入交叉连接单元，完成业务时隙的调配；最后通过交叉连接单元送往线路板，完成业务信号由支路上线路的功能。
【端口工作模式】
以太网技术的发展可以分为两个主线：
a、速率的增加，从10Mbps－100Mbps－1000Mbps－10Gbps
以太网帧格式始终保持一致，即可以实现不同速率以太网之间的“无缝”桥接，有利于交换机转发速率的提高和成本的降低。
b、双工技术的发展，从半双工－全双工
与半双工以太网不同的是，全双工的工作原则是“有则发送”，不需要理会通信介质的忙闲状态也不检测冲突，其实现基础为：
1、端口支持全双工模式；
2、通信介质独享（点对点通信）。
速率和双工模式的组合可以构成多种端口工作模式，为了简化组网配置、解决端口对接问题，诞生了自协商技术：通过双方的“握手”（脉冲协商信号），使双方工作在都能支持的最高级别模式下。
目前，支持速率和双工模式协商的主要是10/100M电口，而光纤以太网一般不支持速率和双工模式的协商（只支持全双工），GE的自协商主要用于协商流控参数。 注意：
10/100M电口A工作模式为自适应，而对端B为固定工作模式，A通过接收的时钟信号可以判断出对端B的速率是100Mbps还是10Mbps，但由于B不发出也不响应协商脉冲信号，导致A无法判断出对端B的双工模式，所以通常A最终只能工作在半双工模式下。若B本身就为半双工，业务正常；若B为全双工，则会出现半双工VS全双工，同一时刻，如果两端都处于发送状态，通信介质上必然会出现碰撞，导致丢包（全双工不检测冲突更不会重发产生碰撞的帧），当通信数据量增大的时候，碰撞的概率增大，丢包严重。因此，当端口设置为自协商时，要求在link上后查询端口实际工作模式，杜绝半双工VS全双工的情况出现。
