汽车万用表使用方法：
(1)信号频率测试
测试项目选择开关置于频率(Freq)档，黑线(自汽车万用表搭铁座孔引出)搭铁，红线(自汽车万用表公用座孔引出)接被测信号线，显示屏即显示被测频率。
(2)温度检测
测试项目选择开关置于温度(Temp)档，按下功能按钮(℃/°F)，将黑线搭铁，探针线插头端插入汽车万用表温度测量座孔，探针端接触被测物体，显示屏即显示被测温度。
(3)点火线圈一次侧电路闭合角检测
测试项目选择开关置于闭合角(Dwell)档，黑线搭铁，红线接点火线圈负接线柱，发动机运转，显示屏即显示点火线圈一次侧电路闭合角。
(4)频宽比测量
测试项目选择开关置于频宽比(DutyCycle)档，红线接电路信号，黑线搭铁，发动机运转，显示屏即显示脉冲信号的频宽比。
(5)转速测量
测试项目选择开关置于转速(RPM)档，转速测量专用插头插入搭铁座孔与公用座孔中，感应式转速传感器(汽车万用表附件)夹在某一缸高压点火线上，在发动机工作时，显示屏即显示发动机转速。
(6)起动机起动电流测量
测试项目选择开关置于400mV档(1mV相当于1A的电流，即用测量电流传感器电压的方法来测量起动机起动电流)，把霍尔式电流传感夹夹到蓄电池线上，其引线插头插入电流测量座孔，按下/功能按钮，然后拆下点火高压线，用起动机转动曲轴2-3s，显示屏即显示起动电流。
(7)氧传感器测试
拆下氧传感器线束连接器，将测试项目选择开关置于“4V”档，按下DC功能按钮，使显示屏显示“DC”，再按下/功能按钮，将黑线搭铁，红线与氧传感器相连；然后以快怠速(200Or/min)运转发动机，使氧传感器工作温度达360℃以上。此时，如混合气浓，氧传感器输出电压约为0。8V；如混合气稀，氧传感器输出电压为0。1-0。2V。当氧传感器工作温度低于360℃时(发动机处于开环工作状态)，氧传感器无电压输出。
(8)喷油器喷油脉冲宽度测量
数字汽车万用表
说明书
江西省交通学校汽车专业科
2000 年 9 月
目 录
安全指导………………………………………………………………………………… 1
维修用汽车手册和原始资料…………………………………………………………… 2
数字发动机分析仪概述和技术说明…………………………………………………… 2
功能和显示……………………………………………………………………………… 3
导线连接………………………………………………………………………………… 4
电气初步检查…………………………………………………………………………… 6
起动电压和蓄电池状况………………………………………………………………… 6
起动电路电压损失试验………………………………………………………………… 7
充电系统电压…………………………………………………………………………… 7
各种电压试验…………………………………………………………………………… 8
点火系统试验…………………………………………………………………………… 8
闭合角调整－－传统断电器触点点火系统…………………………………………… 9
闭合角变化试验…………………………………………………………………………10
燃料系试验………………………………………………………………………………10
发动机转速测量…………………………………………………………………………10
电阻试验…………………………………………………………………………………11
替换零件表………………………………………………………………………………14
数字汽车万用表说明书
第 1 页 共 14 页 安全指导
为了避免汽车或试验设备受到严重的伤害和/或损伤，试验时应仔细地按照安全规定和试验
流程进行。 安全设备
灭火器
汽车旁没有相配的灭火器就不要操作。 推荐使用5磅或更大的CO2 或干化学灭火器扑灭汽油、

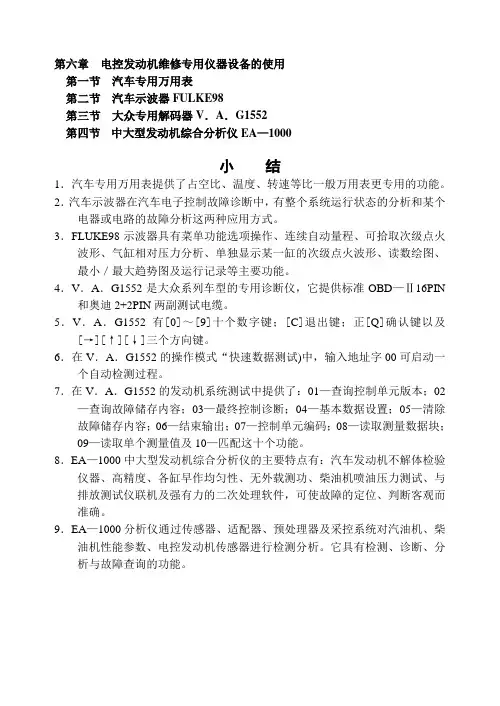

第六章 电控发动机维修专用仪器设备的使用
第一节 汽车专用万用表
第二节 汽车示波器FULKE98
第三节 大众专用解码器V．A．G1552
第四节 中大型发动机综合分析仪EA—1000
小 结
1．汽车专用万用表提供了占空比、温度、转速等比一般万用表更专用的功能。
2．汽车示波器在汽车电子控制故障诊断中，有整个系统运行状态的分析和某个电器或电路的故障分析这两种应用方式。
3．FLUKE98示波器具有菜单功能选项操作、连续自动量程、可拾取次级点火波形、气缸相对压力分析、单独显示某一缸的次级点火波形、读数绘图、最小／最大趋势图及运行记录等主要功能。
4．V．A．G1552是大众系列车型的专用诊断仪，它提供标准OBD—Ⅱ16PIN和奥迪2+2PIN两副测试电缆。
5．V．A．G1552有[0]～[9]十个数字键；[C]退出键；正[Q]确认键以及[→][↑][↓]三个方向键。
6．在V．A．G1552的操作模式“快速数据测试)中，输入地址字00可启动一个自动检测过程。
7．在V．A．G1552的发动机系统测试中提供了：01—查询控制单元版本；02—查询故障储存内容；03—最终控制诊断；04—基本数据设置；05—清除故障储存内容；06—结束输出；07—控制单元编码；08—读取测量数据块；09—读取单个测量值及10—匹配这十个功能。
8．EA—1000中大型发动机综合分析仪的主要特点有：汽车发动机不解体检验仪器、高精度、各缸早作均匀性、无外载测功、柴油机喷油压力测试、与排放测试仪联机及强有力的二次处理软件，可使故障的定位、判断客观而准确。
9．EA—1000分析仪通过传感器、适配器、预处理器及采控系统对汽油机、柴油机性能参数、电控发动机传感器进行检测分析。它具有检测、诊断、分析与故障查询的功能。 复习与思考
一、简答题
1．汽车专用万用表一般具有哪些专用功能?
2．如何利用汽车专用万用表测量二极管的性能?

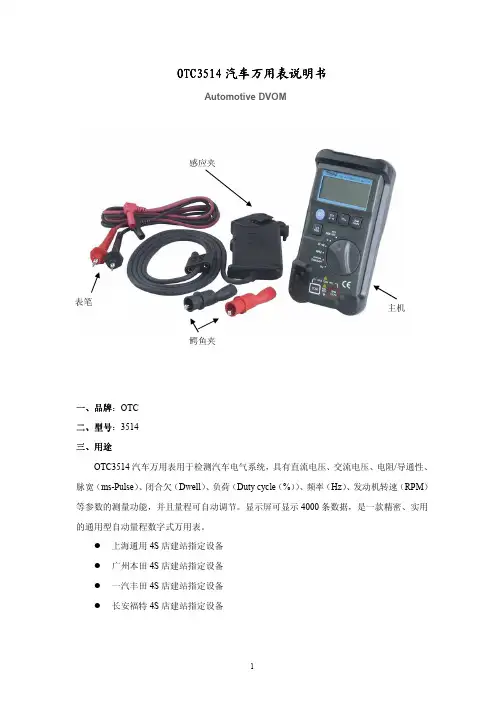

1OTCOTC35143514汽车万用表说明汽车万用表说明书书
Automotive DVOM
一、品牌品牌：OTC
二、型号型号：3514
三、用途
OTC3514汽车万用表用于检测汽车电气系统，具有直流电压、交流电压、电阻/导通性、
脉宽（ms-Pulse）、闭合欠（Dwell）、负荷（Duty cycle（%））、频率（Hz）、发动机转速（RPM）
等参数的测量功能，并且量程可自动调节。显示屏可显示4000条数据，是一款精密、实用
的通用型自动量程数字式万用表。
上海通用4S店建站指定设备
广州本田4S店建站指定设备
一汽丰田4S店建站指定设备
长安福特4S店建站指定设备
感应夹
主机
表笔
鳄鱼夹 2四、产品特点及优势
能够精确测量喷油器、怠速电动机（IAC motors）、怠速电磁阀、自动变速器电磁
阀等部件的脉宽（毫秒）
利用感应夹测量1—8缸（二行程或四行程）的发动机转速
直接读取闭合角和负荷数据。
可测量直流电压（V和mV）、交流电压、电阻、导通性、频率等参数
可手动调整在脉宽或占空比测量模式下的数据正、负值
4-1/4数字式显示屏
41段棒状图示，可实时、动态显示数据变化
具备自动量程功能、自动关机功能、数据保持（冻结）功能
高安全级别，最高测试电压为600V（直流或交流）
可将霍尔效应式电流钳作为选配件选配件选配件应用于3514汽车万用表中
四、操作键和操作键和显示屏显示屏显示屏说明说明
1、数字式显示屏数字式显示屏：数字式显示屏可显示带有极性和小数点自动显示的4000条数据。开
启万用表，在自测试期间所有段节和符号将短暂显示。显示修正每秒进行4次。 32、棒状图棒状图棒状图：棒状图每秒刷新20次，从左至右共有2*41个依次递增。这有助于设置和
数据分析。当测量转速、脉冲宽度、闭合角、占空比和频率时，棒状图不显示。
