玻璃纤维短切原丝毡

玻璃纤维种类以及生产工艺一、玻璃纤维的种类1、无碱玻璃纤维，在国外为通用玻璃纤维，占产量的 90%以上，在国内也是应用最多的类型之一。

①无碱玻璃纤维抗拉强度比钢丝还高，与金属材料相比重量较轻，与金属铝相当；②抗疲乏强度高，对于需要经受冲击负荷的构造材料而言格外重要；③优异的电性能，介电常数低；尺寸稳定性好，在最大应力条件下，伸长率仅 3%-4%；④耐高温；⑤化学稳定性好，耐候性好，导热系数低，用作电绝缘材料时能快速散热；⑥几乎不吸水，遇火不燃烧、不冒烟。

2、中碱玻璃纤维，与无碱玻璃纤维相比强度较低，在无关性能要求的应用领域中，也是一种良好的工业材料和增加材料，在我国连续玻璃纤维纺织制品中照旧是用量最大的玻璃纤维类型。

①中碱玻璃纤维不宜用于电绝缘方面；②化学稳定良好，耐酸性优于无碱玻璃纤维；③价格比无碱玻璃纤维低。

3、高碱玻璃纤维，力学性能远低于无碱玻璃纤维和中碱玻璃纤维，而且不耐水侵蚀，在大气的水分侵蚀下，制品会很快变脆，因丧失强度而失去使用价值。

它是我国玻纤工业早期产品，现已趋于淘汰。

4、高强玻璃纤维，是力学性能比无碱玻璃纤维更好的特种用途玻璃纤维之一，生产本钱高，目前用于工、航空、体育、交通、电力等有特别要求的领域。

①抗拉强度比无碱玻璃纤维高 30%，比强度高 35%，弹性模量高 15%，比模量高 19%。

②用其制成的玻璃钢制品的抗拉强度比同类无碱玻璃钢制品高 30%，弯曲强度高 20%，剪切强度相当。

③可提升部件性能，减轻部件重量，节约燃料。

5、高模量玻璃纤维，弹性模量约为无碱玻璃纤维制品高 25%，抗拉强度高23%；比模量和比强度都很高，电绝缘性能好。

生产本钱高，目前用于工、航空、体育、交通、电力等有特别要求的领域。

6、耐磨玻璃纤维，用作各种水泥制品的型增加材料，用其制作的水泥制品具有轻质、高强、耐冲击的优点。

①比无碱玻璃纤维更优良的电性能，介电系数低，介电损耗小；②密度低，适用于制作雷达天线罩。

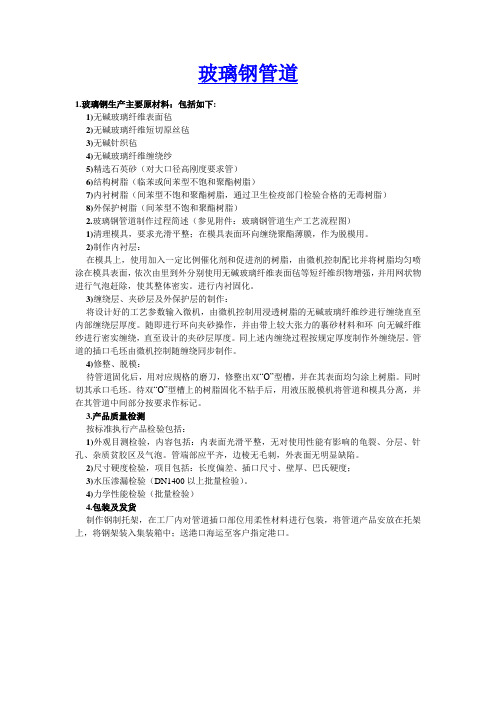

玻璃钢管道1.玻璃钢生产主要原材料：包括如下:1)无碱玻璃纤维表面毡2)无碱玻璃纤维短切原丝毡3)无碱针织毡4)无碱玻璃纤维缠绕纱5)精选石英砂（对大口径高刚度要求管）6)结构树脂（临苯或间苯型不饱和聚酯树脂）7)内衬树脂（间苯型不饱和聚酯树脂，通过卫生检疫部门检验合格的无毒树脂）8)外保护树脂（间苯型不饱和聚酯树脂）2.玻璃钢管道制作过程简述（参见附件：玻璃钢管道生产工艺流程图）1)清理模具，要求光滑平整；在模具表面环向缠绕聚酯薄膜，作为脱模用。

2)制作内衬层：在模具上，使用加入一定比例催化剂和促进剂的树脂，由微机控制配比并将树脂均匀喷涂在模具表面，依次由里到外分别使用无碱玻璃纤维表面毡等短纤维织物增强，并用网状物进行气泡赶除，使其整体密实。

进行内衬固化。

3)缠绕层、夹砂层及外保护层的制作：将设计好的工艺参数输入微机，由微机控制用浸透树脂的无碱玻璃纤维纱进行缠绕直至内部缠绕层厚度。

随即进行环向夹砂操作，并由带上较大张力的裹砂材料和环向无碱纤维纱进行密实缠绕，直至设计的夹砂层厚度。

同上述内缠绕过程按规定厚度制作外缠绕层。

管道的插口毛坯由微机控制随缠绕同步制作。

4)修整、脱模：待管道固化后，用对应规格的磨刀，修整出双“O”型槽，并在其表面均匀涂上树脂。

同时切其承口毛坯。

待双“O”型槽上的树脂固化不粘手后，用液压脱模机将管道和模具分离，并在其管道中间部分按要求作标记。

3.产品质量检测按标准执行产品检验包括：1)外观目测检验，内容包括：内表面光滑平整，无对使用性能有影响的龟裂、分层、针孔、杂质贫胶区及气泡。

管端部应平齐，边棱无毛刺，外表面无明显缺陷。

2)尺寸硬度检验，项目包括：长度偏差、插口尺寸、壁厚、巴氏硬度；3)水压渗漏检验（DN1400以上批量检验）。

4)力学性能检验（批量检验）4.包装及发货制作钢制托架，在工厂内对管道插口部位用柔性材料进行包装，将管道产品安放在托架上，将钢架装入集装箱中；送港口海运至客户指定港口。

玻璃纤维目录玻璃纤维 (1)1、材料简介 (2)基本介绍 (2)特点介绍 (3)主要成分 (4)2、材料分类 (5)E-玻璃 (6)C-玻璃 (6)高强玻璃纤维 (7)AR玻璃纤维 (7)A玻璃 (7)E-CR玻璃 (8)D玻璃 (8)3、强伸性能测试 (8)4、品种用途 (9)无捻粗纱 (9)无捻粗纱织物（方格布） (11)玻璃纤维毡片 (11)短切原丝和磨碎纤维 (13)玻璃纤维织物 (14)组合玻璃纤维增强材料 (16)玻璃纤维湿法毡 (17)玻璃纤维布 (17)5、现状前景 (18)玻璃纤维短切丝玻璃纤维（英文原名为：glass fiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。

它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。

玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。

1、材料简介基本介绍玻璃一般人之观念为质硬易碎物体，并不适于作为结构用材，但如其抽成丝后，则其强度大为增加且具玻璃纤维有柔软性，故配合树脂赋予形状以后终于可以成为优良之结构用材。

玻璃纤维随其直径变小其强度增高。

CAS NO:14808-60-7分子结构[1]特点介绍原料及其应用玻璃纤维比有机纤维耐温高，不燃，抗腐，隔热、隔音性好(特别是玻璃棉)，抗拉强度高，电绝缘性好（如无碱玻璃纤维）。

但性脆，耐磨性较差。

玻璃纤维主要用作电绝缘材料，工业过滤材料，防腐、防潮、隔热、隔音、减震材料。

还可作为增强材料，用来制造增强塑料（见彩图）或增强橡胶、增强石膏和增强水泥等制品。

用有机材料被覆玻璃纤维可提高其柔韧性，用以制成包装布、窗纱、贴墙布、覆盖布、防护服和绝电、隔音材料。

一、基础标准GB/T 4202-2007 玻璃纤维产品代号GB/T 18374-2008 增强材料术语及定义JC 521-1993 玻璃球能耗等级定额JC 570-1994 玻璃纤维纱能耗等级定额二、产品标准GB/T 17470-2007 玻璃纤维短切原丝毡和连续原丝毡GB/T 18369-2008 玻璃纤维无捻粗纱GB/T 18370-2001 玻璃纤维无捻粗纱布GB/T 18371-2008 连续玻璃纤维纱GB/T 18372-2008 玻璃纤维导风筒基布GB/T 18373-200 印制板用E玻璃纤维布GB/T 21825-2008 玻璃纤维土工格栅JC/T 170-2002 无碱玻璃纤维布JC/T 171.1-2005 涂覆玻璃纤维布第1部分：硅橡胶涂覆玻璃纤维布JC/T 171.2-2008 涂覆玻璃纤维布第2部分：聚四氟乙烯乳液涂覆玻璃纤维布JC/T 173-2005 玻璃纤维防虫网布JC/T 174-2005 无碱玻璃纤维带JC/T 175-2007 玻璃纤维套管坯管JC/T 556-2005 磨碎玻璃纤维JC 561.1-2006 增强用玻璃纤维网布第1部分：树脂砂轮用玻璃纤维网布JC 561.2-2006 增强用玻璃纤维网布第2部分：聚合物基外墙外保温用玻璃纤维网布JC/T 572-2002 耐碱玻璃纤维无捻粗纱JC/T 573-2007 玻璃纤维缝纫线JC/T 589-2008 增强橡胶用玻璃纤维绳JC/T 590-2005 过滤用玻璃纤维针刺毡JC/T768-2002 玻璃纤维过滤布JC/T 784-2005 玻璃纤维工业用硬质绕丝筒JC/T 841-2007 耐碱玻璃纤维网布JC/T 896-2002 玻璃纤维短切原丝JC 935-2004 玻璃纤维工业用玻璃球JC/T 953-2005 缠绕用高强玻璃纤维无捻粗纱JC/T 996-2006 玻璃纤维壁布三、方法标准GB/T 1549-2008 纤维玻璃化学分析方法GB/T 6006.1-2001 玻璃纤维毡试验方法第1部分：苯乙烯溶解度的测定GB/T 6006.2-2001 玻璃纤维毡试验方法第2部分：拉伸断裂强力的测定GB/T 6006.3-2001 玻璃纤维毡试验方法第.3部分：厚度的测定GB/T 7689.1-2001 增强材料机织物试验方法第1部分：玻璃纤维厚度的测定GB/T 7689.2-2001 增强材料机织物试验方法第2部分：经、纬密度的测定GB/T 7689.3-2001 增强材料机织物试验方法第3部分：宽度和长度的测定GB/T 7689.4-2001 增强材料机织物试验方法第4部分：弯曲硬挺度的测定GB/T 7689.5-2001 增强材料机织物试验方法第.5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T 7690.1-2001 增强材料纱线试验方法第1部分：线密度的测定GB/T 7690.2-2001 增强材料纱线试验方法第2部分：捻度的测定GB/T 7690.3-2001 增强材料纱线试验方法第3部分：玻璃纤维断裂强力和断裂伸长的测定GB/T 7690.4-2001 增强材料纱线试验方法第4部分硬挺度的测定GB/T 7690.5-2001 增强材料纱线试验方法第5部分：玻璃纤维纤维直径的测定GB/T 7690.6_2001 增强材料钞线试验方法第6部分：捻度平衡指数的测定GB/T 9914.1-2001 增强制品试验方法第1部分：含水率的测定GB/T 9914.2_2001 增强制品试验方法第2部分：玻璃纤维可燃物含量的测定GB/T 991.4-3-2001 增强制品试验方法第3部分：单位面积质量的测定GB/T 20102-2006 玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法GB/T 20309-2006 玻璃纤维毡和织物覆模性的测定GB/T 20310-2006 玻璃纤维无捻粗纱浸胶纱试样的制作和拉伸强度的测定GB/T 544-1994 玻璃纤维拉丝炉热平衡测定与计算方法四、相关标准GB/T 191-2008 包装储运图示标志GB/T 1449-2005 纤维增强塑料弯曲性能试验方法GB/T 1463-2005 纤维增强塑料密度和相对密度试验方法GB/T2679.5-1995 纸和纸板耐折度的测定（MIT耐折度仪法）GB/T 5453-1997 纺织品织物透气性的测定GB/T 5454-1997 纺织品燃烧性能试验氧指数法GB/T 5455-1997 纺织品燃烧性能试验垂直法GB/T 7193.1-1987 不饱和聚酯树脂粘度测定方法GB/T 7742.1-2005 纺织品织物胀破性能第1部分：胀破强力和胀破扩张度的测定液压法GB 8624-2006 建筑材料及制品燃烧性能分级GB/T 14208-1993 纺织玻璃纤维无捻粗纱棒状复合材料弯曲强度的测定GB/T 16259-2008 建筑材料人工气候加速老化试验方法全国自考《计算机应用基础》试题及答案一、单项选择题(本大题共34小题，每小题1分，共34分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

玻璃纤维种类以及生产工艺一、玻璃纤维的种类1、无碱玻璃纤维，在国外为通用玻璃纤维，占产量的90%以上，在国内也是应用最多的类型之一。

①无碱玻璃纤维抗拉强度比钢丝还高，与金属材料相比重量较轻，与金属铝相当；②抗疲劳强度高，对于需要经受冲击负荷的结构材料而言非常重要；③优异的电性能，介电常数低；尺寸稳定性好，在最大应力条件下，伸长率仅3%-4%；④耐高温；⑤化学稳定性好，耐候性好，导热系数低，用作电绝缘材料时能迅速散热；⑥几乎不吸水，遇火不燃烧、不冒烟。

2、中碱玻璃纤维，与无碱玻璃纤维相比强度较低，在无关性能要求的应用领域中，也是一种良好的工业材料和增强材料，在我国连续玻璃纤维纺织制品中仍然是用量最大的玻璃纤维类型。

①中碱玻璃纤维不宜用于电绝缘方面；②化学稳定良好，耐酸性优于无碱玻璃纤维；③价格比无碱玻璃纤维低。

3、高碱玻璃纤维，力学性能远低于无碱玻璃纤维和中碱玻璃纤维，而且不耐水侵蚀，在大气的水分侵蚀下，制品会很快变脆，因丧失强度而失去使用价值。

它是我国玻纤工业早期产品，现已趋于淘汰。

4、高强玻璃纤维，是力学性能比无碱玻璃纤维更好的特种用途玻璃纤维之一，生产成本高，目前用于国防军工、航空、体育、交通、电力等有特殊要求的领域。

①抗拉强度比无碱玻璃纤维高30%，比强度高35%，弹性模量高15%，比模量高19%。

②用其制成的玻璃钢制品的抗拉强度比同类无碱玻璃钢制品高30%，弯曲强度高20%，剪切强度相当。

③可提升部件性能，减轻部件重量，节省燃料。

5、高模量玻璃纤维，弹性模量约为无碱玻璃纤维制品高25%，抗拉强度高23%；比模量和比强度都很高，电绝缘性能好。

生产成本高，目前用于国防军工、航空、体育、交通、电力等有特殊要求的领域。

6、耐磨玻璃纤维，用作各种水泥制品的新型增强材料，用其制作的水泥制品具有轻质、高强、耐冲击的优点。

①比无碱玻璃纤维更优良的电性能，介电系数低，介电损耗小；②密度低，适用于制作雷达天线罩。

【检测】史上最全!玻璃钢的国家质量标准一、材料标准GB／T 1747.0—1998玻璃纤维短切原丝毡GB／T 1836.9—2001玻璃纤维无捻粗纱GB／T 1837.0—2001玻璃纤维无捻粗纱布GB／T 1837.1——2001连续玻璃纤维纱GB／T 1837.2—2001玻璃纤维导风筒基布GB／T 1837.3—2001印制板用 E玻璃纤维布QB/T1476--1992 玻璃钢钓鱼竿GB/T 3139-2005玻璃钢导热系数试验方法GB 13117－91玻璃钢制品卫生标准分析方法GB/T 7190.1-1997 玻璃纤维增强塑料冷却塔第1部分：中小型玻璃纤维增强塑料冷却塔GB/T 7190.2-1997 玻璃纤维增强塑料冷却塔第2部分：大型玻璃纤维增强塑料冷却塔GB/T 8237-2005 纤维增强塑料用液体不饱和聚酯树脂GB/T 13095.1-2000 整体浴室GB/T 13095.2-2000 整体浴室类型和尺寸系列GB/T 13095.3-2000 整体浴室防水盘GB/T 13095.4-2000 整体浴室试验方法GB/T 14205-1993 玻璃纤维增强塑料养殖船GB/T 14206-2005 玻璃纤维增强聚酯波纹板GB/T 14354-1993 玻璃纤维增强不饱和聚酯树脂食品容器GB/T 15568-1995 通用型片状模塑料（SMC）JC 552-1994 纤维缠绕增强热固性树脂压力管JC/T 553-1994 玻璃纤维增强塑料离心通风机JC/T 587-1995 纤维缠绕增强塑料贮罐JC/T 658.1-1997 玻璃纤维增强塑料水箱第1部分：SMC组合式水箱JC/T 658.2-1997 玻璃纤维增强塑料水箱第2部分：手糊成型整体式水箱JC 692-1998 反渗透水处理装置用玻璃纤维增强塑料压力壳体JC/T 695-1998 离心浇铸玻璃纤维增强不饱和聚酯树脂夹砂管JC/T 696-1998 离心浇铸玻璃纤维增强不饱和聚酯树脂夹砂管管件JC/T 717-1990（1996）地面用玻璃纤维增强塑料压力容器（原ZB Q23 004-1990）JC/T 718-1990（1996）玻璃纤维增强聚酯树脂耐腐蚀卧式容器（原ZB Q23 005-1990）JC/T 779-2000 玻璃纤维增强塑料浴缸JC/T 783-2004 玻璃纤维增强改性酚醛塑料球阀JC/T 838-1998 玻璃纤维缠绕增强热固性树脂夹砂压力管JC/T 941-2004 门、窗用玻璃纤维增强塑料拉挤中空型材JC/T 944-2005 彩喷片状模塑料（SMC）瓦JC/T 988-2006 电缆用玻璃钢保护管JC/T 1009-2006 玻璃纤维增强塑料复合检查井盖JC/T 1010-2006 卫星地球接收站用片状模塑料（SMC）天线反射面二、基础标准GB/T 3961-1993 纤维增强塑料术语三、方法标准GB/T 1446-2005 纤维增强塑料性能试验方法总则GB/T 1447-2005 纤维增强塑料拉伸性能试验方法GB/T 1448-2005 纤维增强塑料压缩性能试验方法GB/T 1449-2005 纤维增强塑料弯曲性能试验方法GB/T 1450.1-2005 纤维增强塑料层间剪切强度试验方法GB/T 1450.2-2005 纤维增强塑料冲压式剪切强度试验方法GB/T 1451-2005 纤维增强塑料简支梁式冲击韧性试验方法GB/T 1452-2005 夹层结构平拉强度试验方法GB/T 1453-2005 夹层结构或芯子平压性能试验方法GB/T 1454-2005 夹层结构侧压性能试验方法GB/T 1455-2005 夹层结构或芯子剪切性能试验方法GB/T 1456-2005 夹层结构弯曲性能试验方法GB/T 1457-2005 夹层结构滚筒剥离强度试验方法GB/T 1458-1988 纤维缠绕增强塑料环形试样拉伸试验方法GB/T 1461-1988 纤维缠绕增强塑料环形试样剪切试验方法GB/T 1462-2005 纤维增强塑料吸水性试验方法GB/T 1463-2005 纤维增强塑料密度和相对密度试验方法GB/T 1464-2005 夹层结构或芯子密度试验方法GB/T 2567-1995 树脂浇铸体性能试验方法总则GB/T 2568-1995 树脂浇铸体拉伸性能试验方法GB/T 2569-1995 树脂浇铸体压缩性能试验方法GB/T 2570-1995 树脂浇铸体弯曲性能试验方法GB/T 2571-1995 树脂浇铸体冲击试验方法GB/T 2572-2005 纤维增强塑料平均线膨胀系数试验方法GB/T 2573-1989 玻璃纤维增强塑料大气暴露试验方法GB/T 2574-1989 玻璃纤维增强塑料湿热试验方法GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 2576-2005 纤维增强塑料树脂不可溶分含量试验方法GB/T 2577-2005 玻璃纤维增强塑料树脂含量试验方法GB/T 2578-1989 纤维缠绕增强塑料环形试样制作方法GB/T 3139-2005 纤维增强塑料导热系数试验方法GB/T 3140-2005 纤维增强塑料平均比热容试验方法GB/T 3354-1999 定向纤维增强塑料拉伸性能试验方法GB/T 3355-2005 纤维增强塑料纵横剪切试验方法GB/T 3356-1999 单向纤维增强塑料弯曲性能试验方法GB/T 3362-2005 碳纤维复丝拉伸性能试验方法GB/T 3363-1982 碳纤维复丝纤维根数检验方法（显微镜法）GB/T 3364-1982 碳纤维直径和当量直径检验方法（显微镜法）GB/T 3365-1982 碳纤维增强塑料孔隙含量检验方法（显微镜法）GB/T 3366-1996 碳纤维增强塑料纤维体积含量试验方法GB/T 3854-2005 增强塑料巴柯尔硬度试验方法GB/T 3855-2005 碳纤维增强塑料树脂含量试验方法GB/T 3856-2005 单向纤维增强塑料平板压缩性能试验方法GB/T 3857-2005 玻璃纤维增强热固性塑料耐化学介质性能试验方法GB/T4944-2005 玻璃纤维增强塑料层合板层间拉伸强度试验方法喜欢的朋友，随意打赏。

说道玻纤短切毡的生产过程，简短一段可以概括，长篇巨幅可以细节描摹。

玻璃纤维短切毡的形成，是由玻璃纤维原丝饼通过切刀切成50mm 长的原丝，散乱无序地沉降在不锈钢网带上形成毡。

经过喷粘结剂+或喷水、撤粉状粘结剂把短切原丝粘结起来，再经过高温烘干、玲却成型，从而形成乳液短切毡或粉剂短切毡。

玻璃纤维的生产是通过将熔融玻璃从熔融炉运输通过含有大量小孔的铂金套，拉伸成玻璃长丝，用于商业用途的细丝通常在9和15微米直径之间。

细丝被聚集成纤维前，都附着有乳液。

纤维非常强--抗张强度是特别高。

它们也显示出良好的化学和耐湿性，具有优良的电性能，不受生物攻击，并且不燃烧，熔点为1500℃-在塑料增强材料中性能非常优秀。

施胶段是玻纤短切毡的一个重要生产环节。

玻璃纤维是从沉降段到经用于输送带的输送过程，施加粘合剂。

沉降段需要保持清洁和干燥，将粉末的结合是由两个粉末粘合剂的施加器进行，以及一系列的去矿物（蒸馏水）水喷雾剂组成。

短切毡上，上部和下部两侧，轻轻用蒸馏水喷雾，该操作是粘结剂的更好的附着必要步骤。

特殊粉末施用器保证粉剂的最佳分布。

两个施加器之间的振子使粉末能传递到毡的下侧。

与乳剂结合的步骤是为了所用的幕系统能保证粘合剂的充分扩散。

过量的粘合剂将通过一个特殊的抽吸系统来回收。

这种系统能让空气通过垫和粘合剂的被带走。

粘合剂将被均匀地分布和过量的粘合剂也会消除。

显然，粘结剂经过过滤污物可以重新使用。

粘合剂储存在混合室的容器中并通过低压管道从毡工厂附近小槽输送。

特殊的装置将保持储罐水平恒定，还将回收的粘合剂输送到罐中。

泵将粘接剂从储罐输送到施胶段。

芜湖白云玻纤有限公司是一家专业从事玻璃纤维及其制品研发、生产、销售的公司，主要生产高、中、无碱玻璃纤维及其制品，产品函盖中、无碱玻璃纤维无捻粗纱、短切原丝、短切毡、电子级玻纤纱和玻纤布、缠绕纱、拉挤纱、喷射纱、SMC、等各种规格不同种类的产品。

其中特别注重对改性塑料增强产品的研发与升级。

玻璃纤维术语及定义(原GB 5434—1985)中华人民共和国国家标准JC／T 767—1985(1996)纺织玻璃纤维术语及定义(原GB 5434—1985)本标准适用于纺织玻璃纤维专业。

本标准规定的专用术语主要供各有关部门在国内和国际技术、贸易交往中；在制定、修定标准中使用。

并为科研、设计、教学、生产部门编写技术文件和书刊时参考。

凡在本标准中未作规定的术语，需要时可在有关各类标准中给予规定。

本标准参照采用国际标准ISO6355－19800《纺织玻璃纤维-----术语》。

1 、一般术语1.1、纤维fibre；fiber一种长径比很大而长度较短的物质单元。

1.2、玻璃纤维fibreglass；glassfibre一般指硅酸盐熔体制成的玻璃态纤维或丝状物。

1.3、连续纤维continuous filament;multifilaments由多根单丝集合成的一类纺织材料。

1.4、定长纤维staple fibre；discontinuous fibre一种直径细、长度短的纺织材料。

1.5、纺织玻璃纤维textile glass以连续玻璃纤维或定长玻璃纤维为基材制成的纺织制品的通称。

1.6、玻璃纤维涂覆制品coatedglass，fibre products涂有塑料或其他胶质物料的纺织玻璃纤维制品。

1.7、玻璃纤维；无碱玻璃纤维E fibre glass碱金属氧化物含量很少，具有良好电绝缘性的玻璃纤维(其碱金属氧化物含量一般小于1%)。

1.8、中碱玻璃纤维medium－alkali glass fibre我国生产的一种玻璃纤维。

其碱金属氧化物含量在12％左右。

1.9、S玻璃纤雏：高强玻璃纤维S glass fibre：high strength glass fibre用硅-铝-镁系统的玻璃拉制的玻璃纤维，其新生态强度比无碱玻璃纤维高25%以上。

1.10、M玻璃纤维：高模量玻璃纤维M glass fibre;high modulus glass fibre用高模量玻璃拉制成的玻璃纤维。

一、基础标准GB/T4202-2007玻璃纤维产品代号GB/T18374-2008增强材料术语及定义JC521-1993玻璃球能耗等级定额JC570-1994玻璃纤维纱能耗等级定额二、产品标准GB/T17470-2007玻璃纤维短切原丝毡和连续原丝毡GB/T18369-2008玻璃纤维无捻粗纱GB/T18370-2001玻璃纤维无捻粗纱布GB/T18371-2008连续玻璃纤维纱GB/T18372-2008玻璃纤维导风筒基布GB/T18373-200印制板用E玻璃纤维布GB/T21825-2008玻璃纤维土工格栅JC/T170-2002无碱玻璃纤维布JC/T171.1-2005涂覆玻璃纤维布第1部分：硅橡胶涂覆玻璃纤维布JC/T171.2-2008涂覆玻璃纤维布第2部分：聚四氟乙烯乳液涂覆玻璃纤维布JC/T173-2005玻璃纤维防虫网布JC/T174-2005无碱玻璃纤维带JC/T175-2007玻璃纤维套管坯管JC/T556-2005磨碎玻璃纤维JC561.1-2006增强用玻璃纤维网布第1部分：树脂砂轮用玻璃纤维网布JC561.2-2006增强用玻璃纤维网布第2部分：聚合物基外墙外保温用玻璃纤维网布JC/T572-2002耐碱玻璃纤维无捻粗纱JC/T573-2007玻璃纤维缝纫线JC/T589-2008增强橡胶用玻璃纤维绳JC/T590-2005过滤用玻璃纤维针刺毡JC/T768-2002玻璃纤维过滤布JC/T784-2005玻璃纤维工业用硬质绕丝筒JC/T841-2007耐碱玻璃纤维网布JC/T896-2002玻璃纤维短切原丝JC935-2004玻璃纤维工业用玻璃球JC/T953-2005缠绕用高强玻璃纤维无捻粗纱JC/T996-2006玻璃纤维壁布三、方法标准GB/T1549-2008纤维玻璃化学分析方法GB/T6006.1-2001玻璃纤维毡试验方法第1部分：苯乙烯溶解度的测定GB/T6006.2-2001玻璃纤维毡试验方法第2部分：拉伸断裂强力的测定GB/T6006.3-2001玻璃纤维毡试验方法第.3部分：厚度的测定GB/T7689.1-2001增强材料机织物试验方法第1部分：玻璃纤维厚度的测定GB/T7689.2-2001增强材料机织物试验方法第2部分：经、纬密度的测定GB/T7689.3-2001增强材料机织物试验方法第3部分：宽度和长度的测定GB/T7689.4-2001增强材料机织物试验方法第4部分：弯曲硬挺度的测定GB/T7689.5-2001增强材料机织物试验方法第.5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T7690.1-2001增强材料纱线试验方法第1部分：线密度的测定GB/T7690.2-2001增强材料纱线试验方法第2部分：捻度的测定GB/T7690.3-2001增强材料纱线试验方法第3部分：玻璃纤维断裂强力和断裂伸长的测定GB/T7690.4-2001增强材料纱线试验方法第4部分硬挺度的测定GB/T7690.5-2001增强材料纱线试验方法第5部分：玻璃纤维纤维直径的测定GB/T7690.6_2001增强材料钞线试验方法第6部分：捻度平衡指数的测定GB/T9914.1-2001增强制品试验方法第1部分：含水率的测定GB/T9914.2_2001增强制品试验方法第2部分：玻璃纤维可燃物含量的测定GB/T991.4-3-2001增强制品试验方法第3部分：单位面积质量的测定GB/T20102-2006玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法GB/T20309-2006玻璃纤维毡和织物覆模性的测定GB/T20310-2006玻璃纤维无捻粗纱浸胶纱试样的制作和拉伸强度的测定GB/T544-1994玻璃纤维拉丝炉热平衡测定与计算方法四、相关标准GB/T191-2008包装储运图示标志GB/T1449-2005纤维增强塑料弯曲性能试验方法GB/T1463-2005纤维增强塑料密度和相对密度试验方法GB/T2679.5-1995纸和纸板耐折度的测定（MIT耐折度仪法）GB/T5453-1997纺织品织物透气性的测定GB/T5454-1997纺织品燃烧性能试验氧指数法GB/T5455-1997纺织品燃烧性能试验垂直法GB/T7193.1-1987不饱和聚酯树脂粘度测定方法GB/T7742.1-2005纺织品织物胀破性能第1部分：胀破强力和胀破扩张度的测定液压法GB8624-2006建筑材料及制品燃烧性能分级GB/T14208-1993纺织玻璃纤维无捻粗纱棒状复合材料弯曲强度的测定GB/T16259-2008建筑材料人工气候加速老化试验方法。
