高压试验技术总结：典型案例及应用实践分享

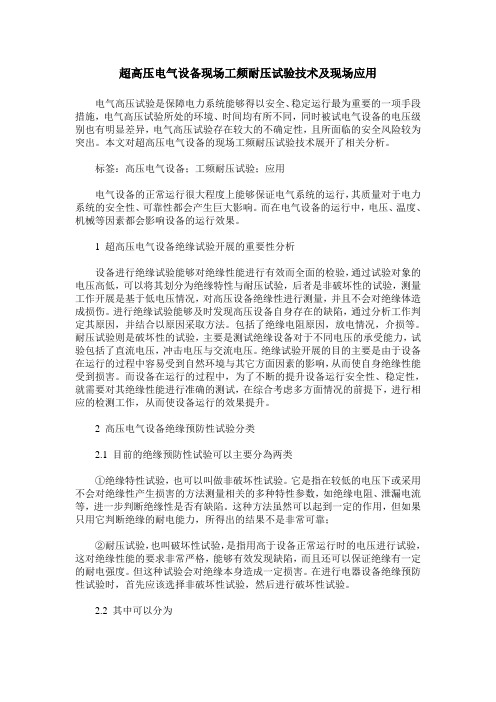

超高压电气设备现场工频耐压试验技术及现场应用 电气高压试验是保障电力系统能够得以安全、稳定运行最为重要的一项手段措施，电气高压试验所处的环境、时间均有所不同，同时被试电气设备的电压级别也有明显差异，电气高压试验存在较大的不确定性，且所面临的安全风险较为突出。本文对超高压电气设备的现场工频耐压试验技术展开了相关分析。

标签：高压电气设备；工频耐压试验；应用 电气设备的正常运行很大程度上能够保证电气系统的运行，其质量对于电力系统的安全性、可靠性都会产生巨大影响。而在电气设备的运行中，电压、温度、机械等因素都会影响设备的运行效果。

1 超高压电气设备绝缘试验开展的重要性分析 设备进行绝缘试验能够对绝缘性能进行有效而全面的检验，通过试验对象的电压高低，可以将其划分为绝缘特性与耐压试验，后者是非破坏性的试验，测量工作开展是基于低电压情况，对高压设备绝缘性进行测量，并且不会对绝缘体造成损伤。进行绝缘试验能够及时发现高压设备自身存在的缺陷，通过分析工作判定其原因，并结合以原因采取方法。包括了绝缘电阻原因，放电情况，介损等。耐压试验则是破坏性的试验，主要是测试绝缘设备对于不同电压的承受能力，试验包括了直流电压，冲击电压与交流电压。绝缘试验开展的目的主要是由于设备在运行的过程中容易受到自然环境与其它方面因素的影响，从而使自身绝缘性能受到损害。而设备在运行的过程中，为了不断的提升设备运行安全性、稳定性，就需要对其绝缘性能进行准确的测试，在综合考虑多方面情况的前提下，进行相应的检测工作，从而使设备运行的效果提升。

2 高压电气设备绝缘预防性试验分类 2.1 目前的绝缘预防性试验可以主要分為两类 ①绝缘特性试验，也可以叫做非破坏性试验。它是指在较低的电压下或采用不会对绝缘性产生损害的方法测量相关的多种特性参数，如绝缘电阻、泄漏电流等，进一步判断绝缘性是否有缺陷。这种方法虽然可以起到一定的作用，但如果只用它判断绝缘的耐电能力，所得出的结果不是非常可靠；

供电工程总结与经验分享的实践案例作为一名从事供电工程多年的工程师，我在实践中积累了丰富的经验和总结。

在本文中，我将分享一些实践案例，旨在为同行提供有益的经验和教训。

1. 供电工程设计与规划在供电工程的设计与规划阶段，有几个关键的要点需要注意。

首先，要充分了解项目的需求和用电负荷，确保供电系统的容量足够满足需求。

其次，合理布置供电设备和线路，减少线损和能源浪费。

最后，进行合理的配电设计，确保各个用电设备的供电稳定性和可靠性。

2. 施工管理与安全在供电工程的施工过程中，管理与安全是至关重要的方面。

首先，要确保施工人员具备良好的技术水平和合格证书，能够胜任相应的工作任务。

其次，要严格执行安全操作规程，并配备必要的防护设备，保障工人的人身安全。

同时，要严格控制施工质量，确保供电系统的可靠性和稳定性。

3. 故障排除与维修供电工程中常常会出现各种故障，及时准确地排除故障是保持供电系统正常运行的关键。

在故障排除过程中，首先要进行仔细的检查和分析，确定故障的具体原因。

然后，根据分析结果进行相应的维修和更换。

最后，要进行全面的测试和调试，确保供电系统恢复正常运行。

4. 运行与维护一旦供电工程建设完成，正确的运行与维护将对供电系统的可靠性和稳定性产生深远的影响。

在日常运行中，要做好设备的监测和检查，及时发现并解决问题。

同时，要定期进行设备的清洁和保养，确保设备的功能正常。

此外，要建立健全的档案管理制度，记录设备的运行情况和维护记录，为日后的维修提供依据和参考。

5. 技术更新与创新在迅速发展的供电行业中，积极拥抱技术更新与创新是必不可少的。

工程师们应时刻关注行业的最新发展动态，学习和应用新技术。

同时，要积极参加行业的培训和学术交流活动，与同行进行经验分享和交流。

通过技术更新和创新，不断提升供电工程的质量和效率。

结语：供电工程是一项技术含量较高且要求严谨的工作。

通过不断的实践和总结，我们可以提高自身的专业水平和技术能力。

高压电缆局部放电检测及实例分析摘要：在高压电缆运行过程中，电缆故障前会出现局部放电现象，且危害性较大，需要掌握有效的检测方法。

本文首先对高压电缆局部放电特征及危害、高压电缆局部放电检测原理进行分析，在此基础上，结合某220kV工程实例，探讨具体的高压电缆局部放电检测试验，为今后电力运行和实践提供参考。

关键词：高压电缆；局部放电检测；实例分析前言高压电缆由于长时间与空气、水分、土壤等发生接触，电缆绝缘层容易受到腐蚀，出现绝缘老化现象。

此时电缆的电容和电阻都已发生改变，在物理和化学效应下，出现局部放电现象。

在高压电缆运行维护过程中，对局部放电故障点进行排查和检测是一项重要工作，而且具有较高难度，如果选择方法不当，会消耗大量时间，容易导致故障升级。

因此，有必要对其具体检测方法进行研究，提高高压电缆局部放电检测效率和检测结果的准确性。

一、高压电缆局部放电及检测原理（一）高压电缆局部放电特征及危害高压电缆局部放电通常是指高压设备绝缘介质处于高电场强度下，受电场作用发生在电极间的未贯穿放电现象。

这种放电现象只出现在绝缘部位，不会马上形成贯穿性的通道，所以被称为局部放电。

目前采用的交联聚乙烯（XLPE）电缆，其绝缘层材料属于固态塑料结构，但制造过程中容易混入金属等杂质，或因内外半导体层的不规则凸起、出现气孔等，导致高压场强不均匀，或是在绝缘中存在电树。

这些原因都可能导致高压电缆出现局部放电现象。

从实际情况来看，在电缆制造工艺的快速发展下，其自身质量问题已经得到了有效控制，因此目前局部放电现象一般出现在交联聚乙烯电缆的中间接头或终端头部位。

一般情况下，局部放电产生的能量较小，不会影响电缆正常运行，但如果局部放电现象长期存在，会对绝缘层造成累积损害，最终导致绝缘层被击穿。

而且交联聚乙烯电缆的自身材料化学性质决定其耐局部放电性较差，会加速绝缘劣化，最终导致绝缘失效，引发故障事故[1]。

（二）高压电缆局部放电检测原理当高压电缆出现局部放电现象时，耦合电容Ck会对被试电缆Cx进行瞬间充电，从而形成高频脉冲电流波形。

高压试验年度实习报告一、前言在过去的一年里，我有幸参与了高压试验的实习工作，获得了丰富的实践经验和专业知识。

在此，我谨向实习单位的领导和同事们表示衷心的感谢，感谢他们在实习期间给予我的关心和指导。

通过这次实习，我对高压试验的原理、设备及其应用有了更深入的了解，也提高了自己的动手能力和团队协作能力。

二、实习单位与实习内容简介实习单位是我国一家知名电力公司，主要负责电力系统的建设、运行和维护。

实习期间，我主要参与了高压试验的相关工作，包括但不限于电气设备的检测、试验方案的制定、试验数据的分析和处理等。

三、实习过程及收获1. 实习初期，我跟随导师学习了高压试验的基本原理和常用方法。

通过理论学习和实际操作，我掌握了电气设备试验的基本技能，如绝缘电阻测试、介质损耗因数测试、电容比的测量等。

2. 在实习过程中，我参与了多个高压试验项目，如输电线路、变压器、开关设备等。

在实际操作中，我学会了如何正确使用试验设备，如何处理试验数据，以及如何判断试验结果是否合格。

这些经验对我今后的工作具有很大的指导意义。

3. 实习期间，我还参与了试验方案的制定和实施。

通过与团队成员的沟通和协作，我学会了如何根据设备的特点和试验要求，制定合理的试验方案。

此外，我还学会了如何对试验结果进行分析和处理，以便为设备的运行维护提供有力的数据支持。

4. 在实习的最后阶段，我参与了高压试验团队的科研项目。

通过这次项目，我深入了解了高压试验新技术的研究和发展趋势，也提高了自己的科研能力。

四、实习总结通过这次高压试验实习，我不仅掌握了电气设备试验的基本技能，还学会了如何与团队成员协作，提高了自己的沟通能力和团队意识。

同时，我也认识到了自己在理论知识方面的不足，回去后将继续努力学习，提高自己的专业素养。

最后，再次感谢实习单位给予我的机会和帮助。

我相信，这次实习经历将对我未来的学习和工作产生积极的影响。

一、实训背景随着社会经济的快速发展，电力行业对高压电工的操作技能和应急处理能力提出了更高的要求。

为了提高我系学生对高压电工技术的掌握程度，培养实际操作能力，学校组织了本次高压实操实训。

实训期间，我们学习了高压电工的基本理论、安全操作规程和实际操作技能，以下为实训报告。

二、实训时间及地点实训时间：____年__月__日至____年__月__日实训地点：____电力公司/实训基地三、实训目的1. 熟悉高压电工的基本理论知识和安全操作规程。

2. 掌握高压电工的实际操作技能，包括高压设备的使用、维护和故障排除。

3. 培养学生的团队协作精神和安全意识。

4. 提高学生的动手能力和实际工作能力。

四、实训内容1. 高压电工基本理论- 高压电工作业的安全技术要求- 高压电气设备的分类、结构及原理- 高压电气设备的维护与检修2. 高压电工安全操作规程- 安全用电的基本原则- 安全防护措施- 事故应急处理3. 高压电工实际操作技能- 高压开关柜的停（送）电操作- 高压成套配电装置的巡视检查- 高压线路的挂设与拆除- 高压设备的故障排除五、实训过程1. 理论学习实训初期，我们进行了高压电工基本理论的学习，通过课堂讲解和自学相结合的方式，掌握了高压电工的基本知识和安全操作规程。

2. 现场观摩在老师的带领下，我们参观了高压配电室，观摩了高压电工的实际操作过程，了解了高压电气设备的运行原理和操作方法。

3. 实际操作在老师指导下，我们进行了高压电工的实际操作训练，包括高压开关柜的停（送）电操作、高压线路的挂设与拆除等。

4. 故障排除在实际操作过程中，我们遇到了一些故障，通过查阅资料、请教老师，最终成功解决了故障。

六、实训收获1. 提高了我们对高压电工技术的认识和操作技能。

2. 增强了我们的安全意识，学会了如何预防和处理高压电工事故。

3. 培养了我们的团队协作精神和动手能力。

4. 丰富了我们的实践经验，为今后的工作打下了基础。

七、实训总结本次高压实操实训，使我们受益匪浅。

电气设备高压试验实训报告实训目的：本次实训旨在通过高压试验的操作实践，使学生掌握电气设备高压实验的基本知识和操作技能，培养学生的实际动手能力和安全意识。

实训设备和材料：1. 输电线路模型：包括高压输电线路模型和电气设备模型。

2. 高压实验仪器：高压发生器、分压器、高压表等。

3. 试验配套设备：绝缘靴、安全带、绝缘手套以及相关工具等。

实训步骤：1. 实习前的准备工作：1. 确认实验室环境的安全状态。

2. 检查所有实验设备的完好性和操作状态，确保其正常工作。

3. 穿戴个人防护设备，如绝缘靴、安全带等。

2. 实训内容：1. 学习高压发生器的使用：了解高压发生器的基本原理和操作方法，确保其安全可靠地工作。

2. 学习高压表和分压器的使用：掌握高压表和分压器的使用方法，用于测量和调节高压的大小。

3. 检查电气设备的绝缘状态：使用绝缘表检测电气设备的绝缘阻抗，确保其符合安全要求。

4. 进行高压试验操作：按照实验要求，对电气设备进行高压试验，并记录实验数据。

5. 分析实验结果：根据实验数据，分析电气设备的绝缘状态，判断其是否满足安全要求。

6. 处理实验设备和材料：a. 关闭高压发生器，断开电源，确保实验设备的安全。

b. 清理实验设备和材料，确保实验现场的整洁。

3. 实训安全注意事项：1. 使用绝缘靴、安全带等个人防护设备，确保自身安全。

2. 注意电气设备的接地和绝缘情况，确保操作安全。

3. 严禁单人操作高压设备，确保操作人员的人身安全。

4. 在进行高压试验操作前，确保各实验仪器和设备的正常工作状态，避免使用出现故障的设备。

实训总结：通过本次实训，我们掌握了电气设备高压试验的基本知识和操作技能。

我们学会了使用高压发生器、高压表和分压器进行高压试验，了解了电气设备绝缘状态的检测方法。

在实训过程中，我们要始终保持安全意识，注意个人防护和设备接地情况，确保实验操作的安全可靠。

实训的目的达到了，为今后的实际工作打下了基础。

一、实习背景随着社会经济的快速发展，电力行业在我国国民经济中占据着重要地位。

高电压技术作为电力行业的关键技术之一，对电力系统的安全稳定运行起着至关重要的作用。

为了更好地了解高电压技术，提高自己的实践能力，我在暑假期间参加了高电压模拟实习。

二、实习目的1. 理解高电压技术的基本原理和基本概念。

2. 掌握高电压设备的操作和维护方法。

3. 培养动手能力和团队协作精神。

三、实习内容1. 高电压技术基础知识学习实习期间，我首先学习了高电压技术的基本原理和基本概念，包括电场、磁场、电磁场、电介质等。

通过学习，我对高电压技术有了初步的认识。

2. 高电压设备操作实践在实习过程中，我学习了高电压设备的操作方法，包括高压开关、避雷器、电力电缆等。

通过实际操作，我掌握了设备的操作要领，提高了自己的动手能力。

3. 高电压设备维护与保养实习期间，我还学习了高电压设备的维护与保养方法，了解了设备的日常检查、故障处理和预防性试验等内容。

这使我能够更好地了解高电压设备的运行状况，提高设备的可靠性和安全性。

4. 团队协作实践在实习过程中，我与同学们一起完成了多个实习项目，通过相互交流、共同解决问题，培养了团队协作精神。

四、实习心得1. 理论联系实际通过这次实习，我深刻体会到理论知识在实际工作中的应用。

在实习过程中，我将所学的高电压技术知识运用到实际操作中，提高了自己的实践能力。

2. 安全意识实习期间，我认识到高电压技术具有很高的危险性。

在实际操作中，我严格遵守安全操作规程，确保自己和他人的人身安全。

3. 团队协作在实习过程中，我与同学们共同完成了多个实习项目，学会了如何与他人沟通、协作，提高了自己的团队协作能力。

五、总结通过这次高电压模拟实习，我对高电压技术有了更深入的了解，提高了自己的实践能力和团队协作精神。

在今后的学习和工作中，我将不断积累经验，为我国电力事业的发展贡献自己的力量。

供电工程总结与经验分享的成功案例研究成功案例研究：供电工程总结与经验分享引言：供电工程是现代社会不可或缺的基础设施之一，为各个行业提供了稳定的电力支持。

在供电工程的实施过程中，经验总结和成功案例的分享具有重要意义。

本文将就供电工程的一些成功案例进行深入分析和总结，希望能够对未来的供电工程实施提供一定的借鉴和参考。

案例一：高压变电站的建设与管理在某地高压变电站的建设中，项目团队面临着多个挑战，如施工进度紧张、设备选型等。

然而，通过准确的规划和协调，项目团队成功地完成了高压变电站的建设，并保证了供电工程正常运行。

1. 规范的项目管理：在高压变电站建设之初，项目团队明确了各项任务和工作流程，并制定了相应的时间计划。

同时，为确保效果和质量，还建立了严格的监测和评估机制。

2. 合理的设备选型：高压变电站的设备选型直接关系到供电工程的稳定性和安全性。

项目团队充分考虑了设备的可靠性、适用性以及成本效益，最终选择了性能优良且具备先进技术的设备。

3. 高效的施工管理：项目团队通过科学合理的施工管理，确保了施工进度的紧张性。

合理分配资源、有效协调各方工作、及时解决问题，都为高压变电站的顺利建设提供了保障。

（1）规范的项目管理对于供电工程的成功实施至关重要，需要明确任务、时间计划和监测机制；（2）在设备选型时要综合考虑可靠性、适用性和成本效益，以确保供电工程的稳定运行；（3）高效的施工管理可以提高工作效率，确保工程进度的紧张性。

案例二：配电网络升级与改造在某城市老旧配电网络的升级与改造工程中，项目团队面临了城市规划限制、设备更换等问题。

然而，通过创新的思维和科学的方法，项目团队成功地完成了配电网络的升级与改造。

1. 全面的规划与设计：项目团队深入研究了城市的规划限制，精确定位需要改造的区域，并制定了详细的工程设计方案。

同时，还根据现有技术和市场需求，对新设备进行选择和配置。

2. 科技创新与应用：在配电网络升级与改造过程中，项目团队充分应用了先进的科技手段。

案例分析1.某66kV电流互感器的部分绝缘特性试验结果如下表1，请根据试验数据综合分析和判断其绝缘状况，如绝缘不合格请分析最可能的原因。

阻大幅下降近100%；（2）该电流互感器tgδ值比上年显着增长6至8倍。

（3）该电流互感器电容值Cx比上年大幅增长约15倍。

（4）以上各项指标均严重超出《规程》要求，该电流互感器绝缘不合格。

（5）由于水的介电常数ε远大于油的介电常数，说明电流互感器内部可能有积水。

2.某电业局的一台SFZL-16000/35型变压器35kV侧绕组直流电阻测量结果如表2所示。

请对测试结果进行分析，如果变压器存在异常，请判断异常点可能的位置。

表2、直流电阻测试结果（单位：Ω；温度：14℃）答：（1）由表1数据可见，A相偶数分接开关位置直流电阻较B、C两相同位置直流电阻高8.8—9.5%，此值比《规程》规定的2%大好几倍，测试结果不合格，变压器存在异常。

（2）A相偶数分接的直流电阻大于同相相邻的直流电阻。

（3）异常是由有载分接开关引起的。

（4）异常点在有载分接开关的切换位置。

3.某变电站在进行红外测温时发现一间隔220kV电流互感器A相接线板内部发热，最高温度72.8℃，最低温度32.1℃，。

（1）分析如下：将电流互感器停电，进行一次直流电阻测量，电阻值为5560uΩ，经检查发现内部导电杆接触不良而引起发热。

（2）处理结果：在对导电杆螺丝进行紧固后，再次进行一次直流电阻测量，电阻值为226uΩ，将电流互感器投入运行后进行红外测量，其最高温度为27.3℃，合格。

4.一个220kV型号为HY10Z-200／520的氧化性避雷器，停电试验中数据出现异常，U1mA的值为201kV，0.75U1mA下的泄漏电流为60uA。

分析如下：由于该避雷器临近正在运行的带电设备，电场干扰较大，试验人员首先核查试验方法是否正确并设法排除电场干扰的影响。

经现场检查发现，高压试验线采用的不是屏蔽线。

处理结果：将测试线改为屏蔽线，将屏蔽线的屏蔽层接入高压微安电压表的输入端，在次试验，U1mA的值为292kV，0.75U1mA下的泄漏电流为32uA。
