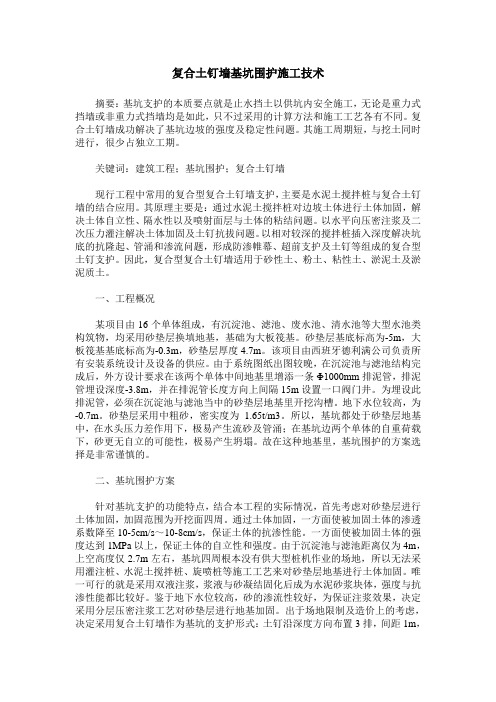

复合土钉墙基坑围护施工技术摘要：基坑支护的本质要点就是止水挡土以供坑内安全施工，无论是重力式挡墙或非重力式挡墙均是如此，只不过采用的计算方法和施工工艺各有不同。
复合土钉墙成功解决了基坑边坡的强度及稳定性问题。
其施工周期短，与挖土同时进行，很少占独立工期。
关键词：建筑工程；基坑围护；复合土钉墙现行工程中常用的复合型复合土钉墙支护，主要是水泥土搅拌桩与复合土钉墙的结合应用。
其原理主要是：通过水泥土搅拌桩对边坡土体进行土体加固，解决土体自立性、隔水性以及喷射面层与土体的粘结问题。
以水平向压密注浆及二次压力灌注解决土体加固及土钉抗拔问题。
以相对较深的搅拌桩插入深度解决坑底的抗隆起、管涌和渗流问题，形成防渗帷幕、超前支护及土钉等组成的复合型土钉支护。
因此，复合型复合土钉墙适用于砂性土、粉土、粘性土、淤泥土及淤泥质土。
一、工程概况某项目由16个单体组成，有沉淀池、滤池、废水池、清水池等大型水池类构筑物，均采用砂垫层换填地基，基础为大板筏基。
砂垫层基底标高为-5m，大板筏基基底标高为-0.3m，砂垫层厚度4.7m。
该项目由西班牙德利满公司负责所有安装系统设计及设备的供应。
由于系统图纸出图较晚，在沉淀池与滤池结构完成后，外方设计要求在该两个单体中间地基里增添一条Φ1000mm排泥管，排泥管埋设深度-3.8m，并在排泥管长度方向上间隔15m设置一口阀门井。
为埋设此排泥管，必须在沉淀池与滤池当中的砂垫层地基里开挖沟槽。
地下水位较高，为-0.7m。
砂垫层采用中粗砂，密实度为1.65t/m3。
所以，基坑都处于砂垫层地基中，在水头压力差作用下，极易产生流砂及管涌；在基坑边两个单体的自重荷载下，砂更无自立的可能性，极易产生坍塌。
故在这种地基里，基坑围护的方案选择是非常谨慎的。
二、基坑围护方案针对基坑支护的功能特点，结合本工程的实际情况，首先考虑对砂垫层进行土体加固，加固范围为开挖面四周。
通过土体加固，一方面使被加固土体的渗透系数降至10-5cm/s～10-8cm/s，保证土体的抗渗性能。
土钉墙支护质量验收标准(一)关于土钉墙支护质量验收标准背景介绍随着土钉墙支护施工技术的不断发展，越来越多的工程采用这种方式进行边坡的加固和支护。
然而，在施工过程中，可能会存在一些问题，例如土钉锚固力不够、锚杆错位等，导致支护效果不佳，从而引发安全隐患。
为了保障工程质量和施工安全，我们有必要制定相应的土钉墙支护质量验收标准。
质量验收标准制定土钉墙支护质量验收标准，需要考虑以下几个方面：1. 锚固力土钉墙支护的一个重要指标就是锚固力。
在验收过程中，应该对土钉的抗拉强度进行检测，确保其满足要求。
同时，要注意锚固长度和锚固深度等因素，确保锚固的稳固性。
2. 锚杆的质量同时，在土钉墙支护验收中，也需要注意锚杆的质量，包括锚杆的直径、长度、质量等方面。
为了保证锚杆的质量，在施工前，应该制定详细的锚杆质量控制方案，并严格执行。
3. 耐久性耐久性是土钉墙支护的另一个重要考虑因素。
在验收时，需要对土钉墙体的耐久性进行评估，考虑其使用寿命和破坏机理等因素。
总结通过制定土钉墙支护质量验收标准，可以有效监管施工过程，确保工程质量和施工安全。
同时，也可以提高土钉墙支护工程的施工质量和市场竞争力。
因此，各地相关部门应该高度重视此事，制定相应的验收标准，并对其执行情况进行监督和检查。
应用前景随着土钉墙支护技术的不断升级与发展，未来的应用前景非常广阔。
与传统的砌石支护、桩墙支护等相比，土钉墙支护具有绿色环保、用地构造简单、施工速度快、工期可控等优点，同时还能适应多种地质环境和坡面形态。
因此，未来应用前景非常广阔。
需要克服的问题然而，土钉墙支护也存在着一些需要克服的问题。
例如，在复杂地质环境下，土钉墙支护仍存在不稳定性、成本较高等问题。
因此，我们需要进一步研究改进土钉墙支护技术，提高其稳定性、降低成本、缩短施工周期等，并从多个角度对其性能进行评估和监管，确保工程质量。
结语综上所述，土钉墙支护质量验收标准的制定对于规范施工、保障工程质量、提高工程市场竞争力，都具有重要意义。
土钉墙的施工工艺土钉墙是一种常见的地质工程支护结构，主要用于土质较松的坡面或挡土墙的加固和稳定。
土钉墙不仅可以提供有效的支护和抗滑能力，还可以使土体与钢筋之间形成一种复合体系，具有较好的整体刚度和变形能力。
下面将详细介绍土钉墙的施工工艺。
一、土钉墙设计和方案确定施工前，首先进行土钉墙的设计和方案确定，必须满足地质力学和土路工程的要求。
设计要考虑土钉的直径、长度、排列间距、深埋长度等参数，并选择适当的土工材料。
设计完成后，还需进行效果确定分析，以验证土钉墙的稳定性和安全性。
二、施工准备工作在土钉墙施工前，需要进行一系列的准备工作。
首先，要确定施工区域的范围和界限，并进行测量和图纸标注。
然后，需要清理施工现场，并对施工区域进行复核和梳理，以确保施工平整和排水畅通。
三、钢筋土钉预制加工在施工现场附近设置加工设备，并按照设计要求对土钉进行预制加工。
预制加工主要包括裁剪钢筋、焊接钢筋、预埋和锚固结构件的加工等。
土钉的加工质量直接影响到施工的质量和效果，所以需要严格按照设计和规范的要求进行操作。
四、土钉预埋和固结根据设计要求，确定土钉的深度和间距，并利用工具将土钉嵌入到岩土体中。
预埋土钉后，需要进行及时的固结处理，以确保土钉和土体形成一体化的力学体系。
固结处理主要包括灌浆注浆、粉浆注浆、压浆灌浆等，具体方式根据不同情况进行选择。
五、锚固体系施工土钉墙的安全和稳定性主要依赖于锚固体系的效果。
锚固体系是将土钉与深层土体之间的力传递系统，一般采用锚杆、锚索等进行固结和连接。
锚杆的施工中，需要先进行钻孔，然后使用打桩机将锚杆嵌入孔内，并进行注灌浆等处理。
锚杆的施工质量影响到土钉墙的稳定性和整体效果。
六、土钉墙面保护层施工土钉墙的面层是土钉墙系统中重要的部分，对土钉的保护和外观起着重要的作用。
常见的土钉墙面保护层有喷射混凝土、装饰面板等。
保护层的施工需要注意选择合适的材料和工艺，并按照设计要求进行施工。
保护层的施工质量直接影响到土钉墙的使用寿命和外观效果。
土钉墙施工方案施工方案：土钉墙一、施工准备一）技术准备施工前必须具备以下文件：1.工程周边环境调查及工程地质勘察报告；2.支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；标明锚杆、土钉位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋网尺寸，土钉及喷射混凝土面层的连接构造方法和混凝土强度等级；3.排水及降水方案设计；4.施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；5.现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。
6.确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。
二）材料要求种材料应按计划逐步进场，钢材、水泥及化学添加剂必须有相关产品合格证，锚杆及土钉所用的钢材需要焊接连接时，其接头必须经过试验，合格后方可使用。
三）主要机具设备1.成孔机具设备：根据现场土质特点和环境条件选择成孔设备，如冲击钻机、螺旋钻机、回转钻机、洛阳铲等；在易塌孔的土体钻孔时宜采用套管成孔或挤压成孔设备。
2.灌浆机具设备：灌浆机具设备有注浆泵和灰浆搅拌机等；注浆泵的规格、压力和输浆量应满足施工要求。
3.混凝土喷射机具：混凝土喷射机具有Z-5混凝土喷射机和空压机等；空压机应满足喷射机所需的工作风压和风量要求；可选用风量9m3/min以上、压力大于0.5MPa的空压机。
4.张拉设备：张拉设备用YC-60型穿心式千斤顶，配YC-60型油泵、油压表等，YC-60型穿心式千斤顶在使用前必须送当地技术监督部门或有资质的检测机构进行校验标定。
5.百分表（精度不小于0.02mm，量程小于50mm）。
四）作业条件1.有齐全的技术文件和完整的施工组织设计或方案，并已进行技术交底。
桂林供电局新建调度通信营业综合楼工程基础土钉墙专项施工方案编制单位:中国建筑第八工程局编制人: 申文伟编制日期: 2006 年 11月 01日执行人：蒋金贵执行日期: 2006 年 11 月02 日施工组织设计(施工方案)报审表编号:GDJ--003注:本表由施工单位填报,一式三份,监理单位、施工单位、业主各一份.施工组织设计/项目质量计划审批表注:本表由施工单位填报,一式三份,监理单位、施工单位、业主各一份桂林供电局新建调度通信营业综合楼基础土钉墙施工方案一、工程简介：1.本工程为桂林供电局新建调度通信营业综合楼，位于上海路15号，地下一层，地上十二层，本楼基坑纵向长度为47.4m，横向长度为28.15m。
在○A轴、○12轴、○1轴设置土钉墙围护结构，以保证基础大开挖时的基坑边坡稳定。
其中○7~○12轴×○A~○C轴相对标高为-7.6m，其余开挖相对标高为-5.6m，要求土钉墙施工配合土方开挖，不影响基坑施工进度。
2.质量等级：合格。
3.合同工期：配合土方开挖。
二、施工方案:本工程采用专用设备，利用钢架斜放，与水平面夹角为100，为重200Kg 的铁锤导向，把φ60、φ75钢管按设计要求击入边坡土中。
在锚杆端头焊接-400×400×20钢板。
在边坡表面，在机械已开挖的坡面中，辅以人工修整后，支模浇筑C20的砼档板。
档板内按图配双向φ8@200面层钢筋。
档板厚度为100mm。
三、主要分部分项工程施工方法：1.作业面开挖：本工程按设计要求开挖，坡面与垂直夹角为5035”。
经计算坡面坡度为1：0.087。
要求在机械开挖后，辅以人工修整坡面，以达到1：0.087。
2.锤击钢管锚杆：1）根据图纸要求，锚标与水平面夹角为100，安装导向钢架。
安装斜度与水平面夹角为100，具体尺寸及钢管间距详见结施-0图。
2）钢管锚杆长度分别按土钉墙1~5大样配置，其中土钉墙1、3、4、5为φ60钢管，土钉墙2为φ75钢管。

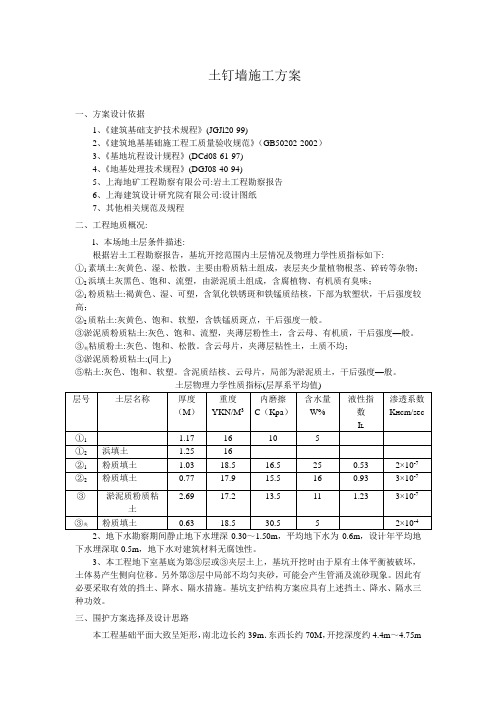

土钉墙施工方案 一、方案设计依据 1、《建筑基础支护技术规程》(JGJl20-99) 2、《建筑地基基础施工程工质量验收规范》（GB50202-2002） 3、《基地坑程设计规程》(DCd08-61-97) 4、《地基处理技术规程》(DGJ08-40-94) 5、上海地矿工程勘察有限公司:岩土工程勘察报告 6、上海建筑设计研究院有限公司:设计图纸 7、其他相关规范及规程
二、工程地质概况: l、本场地土层条件描述: 根据岩土工程勘察报告，基坑开挖范围内土层情况及物理力学性质指标如下: ①1素填土:灰黄色、湿、松散。主要由粉质粘土组成，表层夹少量植物根茎、碎砖等杂物； ①2浜填土灰黑色、饱和、流塑，由淤泥质土组成，含腐植物、有机质有臭味； ②1粉质粘土:褐黄色、湿、可塑，含氧化铁锈斑和铁锰质结核，下部为软塑状，干后强度较高； ②2质粘土:灰黄色、饱和、软塑，含铁锰质斑点，干后强度一般。 ③淤泥质粉质粘土:灰色、饱和、流塑，夹薄层粉性土，含云母、有机质，干后强度—般。 ③夹粘质粉土:灰色、饱和、松散。含云母片，夹薄层粘性土，土质不均； ③淤泥质粉质粘土:(同上) ⑤粘土:灰色、饱和、软塑。含泥质结核、云母片，局部为淤泥质土，干后强度—般。 土层物理力学性质指标(层厚系平均值) 层号 土层名称 厚度 （M） 重度 YKN/M3 内磨擦 C（Kpa） 含水量 W% 液性指数 IL 渗透系数 KHcm/sec
①1 土 1.17 16 10 5 ①2 浜填土 1.25 16 ②1 粉质填土 1.03 18.5 16.5 25 0.53 2×10-7 ②2 粉质填土 0.77 17.9 15.5 16 0.93 3×10-7
③ 淤泥质粉质粘土 2.69 17.2 13.5 11 1.23 3×10-7
③夹 粉质填土 0.63 18.5 30.5 5 2×10-4 2、地下水勘察期间静止地下水埋深0.30～1.50m，平均地下水为0.6m，设计年平均地下水埋深取0.5m，地下水对建筑材料无腐蚀性。 3、本工程地下室基底为第③层或③夹层土上，基坑开挖时由于原有土体平衡被破坏，土体易产生侧向位移。另外第③层中局部不均匀夹砂，可能会产生管涌及流砂现象。因此有必要采取有效的挡土、降水、隔水措施。基坑支护结构方案应具有上述挡土、降水、隔水三种功效。
土钉墙检验批质量验收记录一、项目概述土钉墙工程是一种常见的地质灾害治理和土地利用开发工程，其施工质量对于项目的长期稳定运行至关重要。
本文档旨在记录土钉墙的质量验收情况，以确保工程质量满足设计和规范要求。
二、验收内容及标准1. 材料验收：包括土钉、钢筋、水泥、砂浆等材料的质量合格证明和抽样检测报告。
2. 施工工艺验收：包括土钉墙的钻孔、装钢筋、喷射砂浆等工序的合格验收记录。
3. 现场质量验收：包括土钉墙结构的垂直度、水平度、面板连接等方面的验收标准。
三、质量验收记录1. 材料验收记录：a）土钉：每批次土钉要提供生产厂家的质量合格证明，并进行现场抽样检测取样，检测项目包括抗拉强度、抗腐蚀性等。
b）钢筋：每批次钢筋要提供生产厂家的质量合格证明，检查钢筋的型号、直径、表面是否有锈蚀等。
c）水泥：每批次水泥要提供生产厂家的质量合格证明，检查水泥的标号、塑料度、凝结时间等。
d）砂浆：每批次砂浆要提供生产厂家的质量合格证明，检查砂浆的配合比、强度等。
2. 施工工艺验收记录：a）土钉钻孔：记录土钉钻孔的深度、直径、孔距，检查钻孔是否垂直，孔壁是否有松动现象。
b）装钢筋：记录钢筋的长度、直径、间距，检查钢筋是否满足设计要求，并进行必要的锚固处理。
c）喷射砂浆：记录喷射砂浆的厚度、质量，检查砂浆的附着力和表面光滑度等。
3. 现场质量验收记录：a）垂直度：测量土钉墙的垂直度，记录每个埋深段的偏差，并与设计要求进行对比。
b）水平度：测量土钉墙的水平度，记录每个水平段的偏差，并与设计要求进行对比。
c）面板连接：检查土钉墙面板之间的连接情况，包括连接件的安装情况、紧固件的使用等。
四、质量问题及整改措施在质量验收过程中，如发现不符合设计和规范要求的情况，应及时记录问题，并提出整改措施。
整改措施应包括具体的修复方法和验收标准，以确保问题能够得到有效解决。
五、验收结果根据以上的质量验收记录和整改措施，评估土钉墙工程的质量状况。
若所有验收项目均符合设计和规范要求，则验收结果为合格；若存在问题，并经整改后满足要求，则验收结果为合格；若存在问题且无法整改或整改后仍不符合要求，则验收结果为不合格，需进行进一步处理。
土钉墙基坑支护方案一、土钉墙基坑支护概述土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑，以确保基坑的稳定和安全。
土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施，以满足工程的要求。
下面是一种常见的土钉墙基坑支护方案。
二、土钉墙基坑支护方案设计1.土钉墙的设计根据基坑边界的大小和土壤情况，确定土钉墙的尺寸和排布方式。
一般来说，土钉墙的深度应大于基坑挖掘的深度，以提供足够的支护力。
土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。
2.土钉的选择和布置根据土壤的性质和基坑的要求，选择合适的土钉类型（如钢筋混凝土土钉、纤维增强土钉等）和规格。
土钉的布置应均匀分布，并且与挡土板的连接应符合相关设计要求。
3.挡土板的选择和安装挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。
常见的挡土板有钢板桩、预制混凝土板桩等。
挡土板的安装应按照设计要求和相关规范进行，确保其与土钉墙的连接牢固。
4.排水和防护措施基坑支护中的排水和防护是十分重要的。
在土钉墙基坑支护中，应设置合理的排水系统，确保基坑内没有积水，以减小基坑土压力。
同时，应加强对基坑边沿的防护，以防止土体塌方和保护施工人员的安全。
5.施工监测和检查在基坑支护的施工过程中，应进行监测和检查。
监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。
及时发现问题并进行处理，以保证工程的稳定和安全。
三、土钉墙基坑支护方案实施1.施工准备根据设计要求确定土钉墙的位置和尺寸，并组织施工人员和设备到达现场。
同时，对于挖掘基坑前，应先测量和标记出基坑边界，并清理基坑周围的障碍物。
2.土钉和挡土板的安装按照设计要求和施工规范，进行土钉和挡土板的安装。
土钉的安装应符合规范要求，保证土钉的嵌入深度和倾斜角度，以及与挡土板的连接牢固。
挡土板的安装应按照设计要求进行，确保其稳定性和连接性。
3.排水和防护设置排水系统，保证基坑内没有积水。
深基坑土钉墙支护施工方案1 编制根据1.1 海南省海榆东线陵水大桥《实行性施工组织设计》。
1.2 与本工程施工、设计有关旳规范及原则，如：《公路桥涵施工技术原则》（JTJ 041-）、《公路工程质量检查评估原则》（JTG F80/1-）、《公路桥涵地基与基础设计规范》（JTJ 024-85）、《公路工程施工安全技术规程》（JTJ 076-95）、《基坑土钉支护技术规程》CECS 96︰97等。
1.3 本分项工程有关旳《施工图设计》。
1.4 施工现场实际状况。
2 工程概况2.1 1#～4#墩基础及地质概况1#～4#墩原设计扩大基础基坑开挖深度达13m，征地界仅宽18.5m，左邻唯一进城公路，右邻民居，其中4#墩紧靠旧桥0#台。
以上状况严重影响公路正常通车、威胁旧桥0#桥台旳安全、影响民居安全。
现场地层状况第一层为填土或建筑垃圾，层厚为0.5～2 m；第二层为低液限粘土，层厚10；4#墩处第二层为粗砂，层厚3.5 m；第三层为强风化花岗岩层，厚2.0～3 m；第四层为中风化花岗岩层。
2.2 0#、14#桥台基础及地质概况0#、14#桥台原设计为重力式桥台，其扩大基础基底宽为17.5m，其基坑开挖深度达12m；而征地界仅宽18.5m，左邻唯一进城公路，右邻民居；其中，14#桥台与旧桥6#台间距局限性4.0m。
以上状况严重影响公路正常通车、威胁旧桥6#桥台安全、影响民居安全。
现场地层状况0#桥台第一层为为低液限粘土，层厚10m；14#桥台第一层为粗砂，层厚3.0 m，第二层为为低液限粘土，层厚2.9m。
如下分别为强风化花岗岩层，厚2.0～3 m；第四层为中风化花岗岩层。
方案设计中均按粘土层开挖取定。
3 施工方案3.1 方案确定根据现场工程条件，为保证公路交通正常及旧桥安全，拟采用土钉墙支护方案。
3.2 土钉墙支护旳特点3.2.1 能合理运用土体旳自承能力，将土体作为支护构造旳不可分割部分。
3.2.2 构造轻型，柔性大，有良好旳抗振性和延性。
土钉墙的施工要点土钉墙是一种采用土体作为墙体材料，通过钢筋锚杆来固定土体的工程建筑。
它具有施工便捷、环保节能、造价低廉等优势，广泛应用于公路、铁路、水利等工程中。
下面将详细介绍土钉墙的施工要点。
一、前期准备1.开展土地勘察工作，确定土层性质、深度、坡度、稳定性等。
同时要注重对地下水位、地下管线的调查，以便设计合理的土钉墙结构。
2.制定详细的施工方案，包括设计图纸、平面布置图等，确定施工的序列和方法。
二、基坑开挖1.根据设计要求进行基坑开挖，注意保持基坑的整洁，并对周边建筑物、管道、电缆等进行保护。
2.清除基坑内的杂物和松散土体，为土钉墙施工铺平道路。
三、土钉钻孔1.根据设计要求，在墙体上预先标好土钉位置和孔深。
2.使用钻机进行土钉钻孔，保持孔洞的垂直度和平整度，同时注意控制钻孔的位置和孔深。
3.钻孔完成后，清理孔洞内的岩石碎屑和泥浆。
四、钢筋锚固1.在钻孔孔底放置一定长度的筒仓，然后在筒仓内放入锚杆。
2.锚杆末端加装钢板，并使用钢丝绳进行固定，确保锚杆的牢固度。
3.使用泥浆将锚杆与孔壁填满，确保锚杆与土体之间的紧密接触和传力。
五、喷涂混凝土1.用喷涂机对土钉墙进行喷涂混凝土。
可以选择砂浆喷涂机或干粒混凝土喷涂机进行施工。
2.喷涂混凝土时要注意保持墙体表面的平整度和粗糙度，确保混凝土与土钉之间的粘结牢固。
3.喷涂完成后，对墙体进行养护，保持适当的湿度和温度，以确保混凝土的质量。
六、防水处理1.在土钉墙表面涂刷或喷涂防水涂层，以提高墙体的防渗性能。
2.防水涂层的选择和施工要按照设计要求和标准进行。
七、绿化美化1.在土钉墙表面进行绿化和美化处理，可以选择种植草坪、攀援植物等。
2.合理布置绿化植物，使土钉墙与环境相协调，增加景观效果。
总之，土钉墙的施工要点包括前期准备、基坑开挖、土钉钻孔、钢筋锚固、喷涂混凝土、防水处理和绿化美化等环节。
在施工过程中，要注意把握好施工的顺序和方法，保证土钉墙的稳定性和工程质量。
一、监测项目
监测项目本工程监测的主要项目为：土钉墙结构位移变形及沉降变形、徐信住宅楼倾斜变形及地面裂缝变形。
二、支护结构的动态监测
利用方向线法观测土钉墙的水平位移。
首先沿基坑边缘选定一条方向线，方向线距基坑边缘约 1.0m，尽量与基坑平行。
于方向线两端埋设两个永久性控制点，亦称端点。
同时于基坑边缘该两端点所连成的AB直线（即方向线）上设立若干测点（或称照准点），定期对测点进行观测，测点偏离固定点的距离，即是土钉墙的位移量。
1、定点方法：
端点和测点的埋设均采用方向线法，首先在土钉墙两端确定A、B 两点，如《方向线法观测水平位移示意图》所示，端点应尽量埋设在不变动的地方，并经常检查有无移动。
在土钉墙AB方向线上有代表的位置设立1、2、3个测点（南、北两侧）及1、2、3、4、5个测点（西侧）。
2、观测方法：
土钉墙水平位移观测采用测量小角度的方向线观测法，仪器采用J2经纬仪。
观测时如《测量小角度方向线观测法示意图》所示，若点1偏离方向线AB，测得α数值后，即可求出偏离值C。
其原理用公式表示
为：
ρα'' ''
⋅=tg
s
e
式中：α''——偏离点与方向线的夹角,以秒表示
ρ——将α角化成弧度的系度，ρ＝206265
S——端点A与测点1之间的距离（m）
5、观测频率：土钉墙竣工后，按3#楼施工进度每增加一层观测1次，雨后增加1次。
6、地面裂缝观测：
施工现场进行目测巡视是一项重要的工作，许多造成坡顶沉降或基坑侧向位移等不利于支护结构稳定的因素，如施工质量、坡顶超载、管道渗漏等，都可以在日常巡视中及时发现，及时处理解决。
此外，某些工程事故隐患，如基坑四周的地面开裂、支护结构的裂缝、邻近建筑设施的裂缝等，也可以通过目测巡视及时发现，及时消除可能出现的事故。
目测巡视工作应列入监测日程计划，安排专人负责，并进行正式巡视记录。
目测巡视中若发现地面出现裂缝，应立即设置标志进行裂缝变化观测。
每条裂缝设置两个标志：一个设置在裂缝最大开口处，另一个设置在裂缝末端，并用两块方正的砖或砌块（砖或砌块的长边必须平直完整）为一个裂缝标志，两块砖平行置于裂缝两侧，使两块砖的距离等于裂缝宽度，使其正确反映地面裂缝的延伸和发展情况，每天两次用钢尺测量裂缝宽度。
裂缝观测标志应用水泥固定并加以保护。
7、基坑外住宅楼沉降观测：
1、观测要点：
倾斜观测分别在住宅楼南侧与西侧两个互相垂直的方向进行，观
测距离应大于两层住宅楼的高度，即≧7.0m。
根据施工现场提通视条件，确定对住宅楼西南外墙角作为观测点进行观测。
观测之前，首先对住宅楼西南外墙角进行初始观测，记录西南外墙角的倾斜现状，作为依据，与以后每次观测结果进行比较对照，如果每次观测均与初始观测结果均相吻合，说明住宅楼未发生倾斜，如不相吻合，则说明住宅楼已出出现倾斜。
每次观测与初始观测之差，即是住宅楼的倾斜度，根据倾斜度，计算倾斜值。
2、观测方法：
如果住宅楼出现倾斜，多在楼顶表现最为明显，所以要在住宅楼西南外墙角顶部和下部分别设置上、下两个观测点，即M点与N点，两点为一铅直线，并处于同一视准面内。
观测时，瞄准上部观测点M，用正倒镜法向下投点N′点，如N′点与N点重合,说明建筑物未倾斜,如不重合,则说明建筑物已发生倾斜。
观测计算时，以a表示N 点与N′点之间距离，Ｈ表示Ｍ与Ｎ之间的距离，则倾斜值为：I=a/h
3、观测站设置
按土钉墙观测站确定方法进行。
五、资料整理和分析反馈：
监控资料按照表格进行整理，并根据每次观测数据绘制住宅楼倾斜变形图、土钉墙水平位移曲线图、并写出监测报告，说明土钉墙最大水平位移值及发生的位置与方向、位移发展速率、观测时间、施工进度、观测计算和校核责任人等等。
凡在当天监测得到的数据，必须当天处理完毕。
如支护结构的变形量——时间、设计——实测的对比
曲线，并将数据和分析结果当天公布。
监测人员必须在当天向施工单位技术主管人员进行口头提醒，并将每周的报表进行处理，绘制成果表进行周报，必要时应向其主管部门通报。
六、意外原因造成基坑变形过大处理措施
外界条件突然改变，如基坑外附近管道漏水、地面荷载突然增加，或其它原因造成土钉墙压力增大，通过位移观测，允许变形值为计算坡顶变形值。
坡顶位移达到3‰H（H为基坑深，3‰H为警戒值），应考虑采取加固措施阻止变形继续增加，以确保基坑及周围建筑物的稳定。
七、观测精度及报警值
本基坑安全等级为一级，根据观测必要精度和技术指标的高低所划分的等级规定，本基坑观测精度等级为二级。
为此，本基坑水平位移测量变形点的点位中误差应为±3.0mm；按《深圳地区建筑深基坑支护技术规范》（SJG05—96）规定，土钉墙支护结构最大水平位移允许值为：0.0025H＝0.0025×17.06＝43mm
按照中国工程建设标准协会《基坑土钉支护技术规程》（CECS96：97）规定砂性土基坑施工监测的报警值应为基坑深度的3‰，为此，本基坑的水平位移及沉降变形报警值应为：17.06×3‰＝52mm。
八、变形观测点的要求
1、基准点
基准点为确定测量基准的控制点，是测定和检查工作基点稳定性，或者直接测量变形观测点的依据。
基准点应设在变形影响范围之
外，并便于长期保存的稳定位置。
土钉墙每侧至少应有3个稳定可靠的点作为基准点。
使用时，应定期进行稳定性检查，以判断为稳定的点作为测量变形的基准点。
2、观测点
变形观测点直接埋设在变形体上，且能真实反映变形特征。
A B
基坑
A 1 2 3 4 B
方向线法观测水平位移示意图
测量小角度的方向线观测法示意图
九、土钉墙施工监测固定点位移偏差分配方法
土钉墙水平位移监测使用的是视准线法，如图一所示，A点设站，以设在稳定的墙壁或建筑物上的B点为后视方向，测得监测点J1、J2与固定视准线A、B之间的距离J1—a及J2—b，由距离变化反应土钉墙位移情况。
图1
后视点是稳定的，测站点则由场外引入的控制网对测站点定期监测，如有位移发生，则有两种可能：一是视准线方向；二是与视准线相垂直的方向。
第一种对观测精度无影响，第二种对观测精度的影响如图2所示：A点发生位移p′位移到A′，则J-1、J-2监测点的原读数位置M、N偏移m′、n′至M′、N′处，根据相似三角形原
理：∆BMM′相似于∆BAA′
∆BNN′相似于∆BAA′
得出：MM′∕AA′═BM∕BA
NN′∕AA′═BN∕BA
其中p′是由对测站点监测得出，BM、BN、BA可直接测得，因此求得位移误差分配值m′,n′将实际测得数值减去m′、n′即得出消除位移误差影响的正确观测值。
图2。
