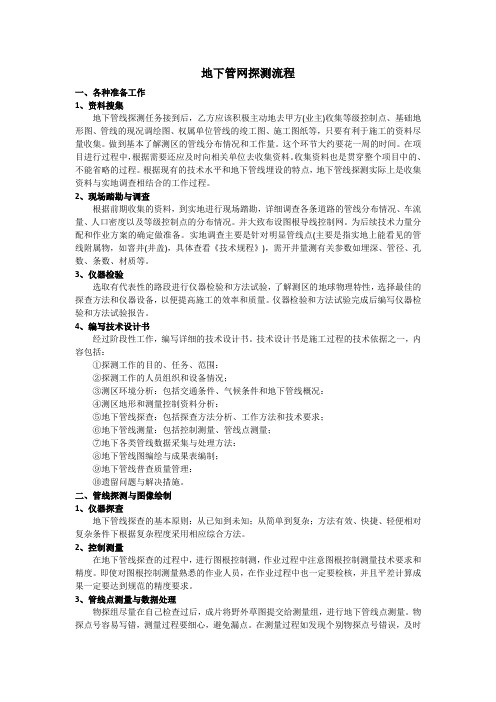

地下管网探测流程一、各种准备工作1、资料搜集地下管线探测任务接到后，乙方应该积极主动地去甲方(业主)收集等级控制点、基础地形图、管线的现况调绘图、权属单位管线的竣工图、施工图纸等，只要有利于施工的资料尽量收集。
做到基本了解测区的管线分布情况和工作量。
这个环节大约要花一周的时间。
在项目进行过程中，根据需要还应及时向相关单位去收集资料。
收集资料也是贯穿整个项目中的、不能省略的过程。
根据现有的技术水平和地下管线埋设的特点，地下管线探测实际上是收集资料与实地调查相结合的工作过程。
2、现场踏勘与调查根据前期收集的资料，到实地进行现场踏勘，详细调查各条道路的管线分布情况、车流量、人口密度以及等级控制点的分布情况。
并大致布设图根导线控制网。
为后续技术力量分配和作业方案的确定做准备。
实地调查主要是针对明显管线点(主要是指实地上能看见的管线附属物，如窨井(井盖)，具体查看《技术规程》)，需开井量测有关参数如埋深、管径、孔数、条数、材质等。
3、仪器检验选取有代表性的路段进行仪器检验和方法试验，了解测区的地球物理特性，选择最佳的探查方法和仪器设备，以便提高施工的效率和质量。
仪器检验和方法试验完成后编写仪器检验和方法试验报告。
4、编写技术设计书经过阶段性工作，编写详细的技术设计书。
技术设计书是施工过程的技术依据之一，内容包括：①探测工作的目的、任务、范围：②探测工作的人员组织和设备情况；③测区环境分析：包括交通条件、气候条件和地下管线概况：④测区地形和测量控制资料分析：⑤地下管线探查：包括探查方法分析、工作方法和技术要求；⑥地下管线测量：包括控制测量、管线点测量；⑦地下各类管线数据采集与处理方法：⑧地下管线图编绘与成果表编制；⑨地下管线普查质量管理：⑩遗留问题与解决措施。
二、管线探测与图像绘制1、仪器探查地下管线探查的基本原则：从已知到未知；从简单到复杂；方法有效、快捷、轻便相对复杂条件下根据复杂程度采用相应综合方法。
管道探测工作总结
管道探测工作是指利用各种技术手段对地下管道进行勘察、检测和监测的工作。
这项工作对于城市建设和维护至关重要，因为地下管道网络是城市基础设施的重要组成部分，涉及到供水、排水、燃气、通讯等方方面面。
因此，管道探测工作的质量直接关系到城市的安全和发展。
在进行管道探测工作时，我们首先要对地下管道进行详细的调查和勘察。
这包
括了查阅相关的地下管线图纸和资料，以及实地勘察和测量。
通过这些工作，我们可以了解管道的位置、走向、深度以及管道材质等信息，为后续的工作提供基础数据。
其次，我们还要利用先进的技术手段对地下管道进行探测和检测。
比如利用地
质雷达、超声波探测仪、电磁探测仪等设备，对地下管道进行探测和成像。
通过这些设备，我们可以清晰地了解管道的实际情况，包括管道的状况、管道周围的环境情况等。
在管道探测工作中，我们还要关注管道的安全和维护。
通过管道探测工作，我
们可以及时发现管道存在的问题，比如管道老化、漏水、堵塞等情况，及时进行维修和保养，确保管道的正常运行。
总的来说，管道探测工作是一项综合性的工作，需要我们综合运用各种技术手
段和工作方法。
只有做好管道探测工作，才能确保城市的基础设施安全可靠，为城市的发展提供有力的支持。
希望我们可以在今后的工作中，不断完善管道探测工作，为城市的建设和发展做出更大的贡献。

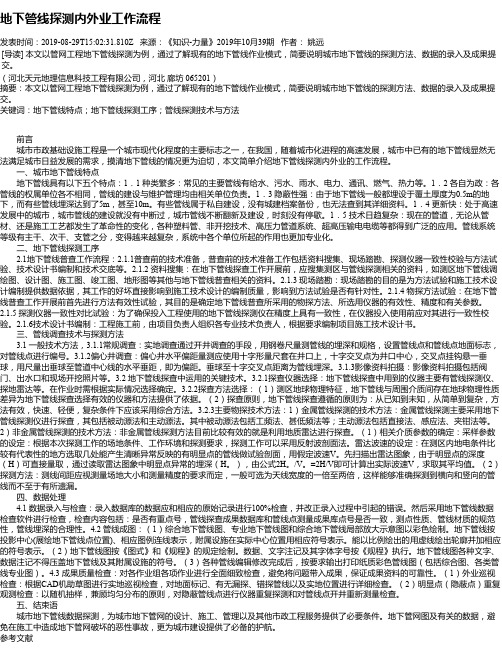

地下管线探测内外业工作流程发表时间：2019-08-29T15:02:31.810Z 来源：《知识-力量》2019年10月39期作者：姚远[导读] 本文以管网工程地下管线探测为例，通过了解现有的地下管线作业模式，简要说明城市地下管线的探测方法、数据的录入及成果提交。
（河北天元地理信息科技工程有限公司，河北廊坊 065201）摘要：本文以管网工程地下管线探测为例，通过了解现有的地下管线作业模式，简要说明城市地下管线的探测方法、数据的录入及成果提交。
关键词：地下管线特点；地下管线探测工序；管线探测技术与方法前言城市市政基础设施工程是一个城市现代化程度的主要标志之一，在我国，随着城市化进程的高速发展，城市中已有的地下管线显然无法满足城市日益发展的需求，摸清地下管线的情况更为迫切，本文简单介绍地下管线探测内外业的工作流程。
一、城市地下管线特点地下管线具有以下五个特点：1．1 种类繁多：常见的主要管线有给水、污水、雨水、电力、通讯、燃气、热力等。
1．2 各自为政：各管线的权属单位各不相同，管线的建设与维护管理均由相关单位负责。
1．3 隐蔽性强：由于地下管线一般都埋设于覆土厚度为0.5m的地下，而有些管线埋深达到了5m，甚至10m。
有些管线属于私自建设，没有城建档案备份，也无法查到其详细资料。
1．4 更新快：处于高速发展中的城市，城市管线的建设就没有中断过，城市管线不断翻新及建设，时刻没有停歇。
1．5 技术日趋复杂：现在的管道，无论从管材、还是施工工艺都发生了革命性的变化，各种塑料管、非开挖技术、高压力管道系统、超高压输电电缆等都得到广泛的应用。
管线系统等级有主干、次干、支管之分，变得越来越复杂，系统中各个单位所起的作用也更加专业化。
二、地下管线探测工序2.1地下管线普查工作流程：2.1.1普查前的技术准备，普查前的技术准备工作包括资料搜集、现场踏勘、探测仪器一致性校验与方法试验、技术设计书编制和技术交底等。
地下管线探测工程技术总结报告城市地下管线是城市地理信息系统<GIS>的基础和重要组成部份,是现代化城市高效、高速运转的基本保证。
进行城市地下管线敷设现状的基础资料调查工作,准确摸清城市地下管线的分布情况,建立一套完善的城市管理信息系统,是城市规划、设计、施工、建设和科学化管理的重要依据。
城市地下管线调查是集物探、测绘和计算机等多种技术于一身的一门学科。
从野外先进的探测技术和管线点全数字化数据采集方式到内业科学的计算机处理技术,都需要专业的技术人才和设备。
随着科学技术的进步和计算机应用技术的普及,更重要的是经济技术的不断发展,以前那种传统落后的城市地下管线管理方式将逐步被先进高效科学的计算机管理方式所代替。
城市建设日新月异,地下管线设施埋设也越来越多,现状也越来越复杂。
为了准确掌握本市的部分道路地下管线现状,合理开发和有效利用地下空间,XX市市政工程设计研究院作为承包人承接了"XX片区系统工程"工程勘察任务。
我院按照国家行业标准《城市地下管线探测技术规程》的有关规定、要求调查管线,并采用全解析法采集野外的管线点,应用数字化成图技术编绘1:500综合管线图。
最终提交符合建立动态的数据库管理系统的计算机资料、文件格式以及各种有关成果、图件和报告。
1.工程概况1．1 工程的依据、目的和要求工程的依据〔1建设部1999年颁布的《城市测量规范》<GJJ 8 -99>〔2国家技术监督局1995年发布的《1:500 1:1000 1:2000地形图图式》〔GB/T7929-1995〔3国家行业标准《城市地下管线调查技术规程》 <CJJ 61-2003 J 271-2003>,〔下称《规程》〔4《大比例尺地形图机助制图规程》〔GB14912-94〔5《地下管线探测合同》〔下称《合同》工程的目的为了加大保护和治理的力度,让这颗"高原明珠"早日重放光彩,为了满足城市规划、建设和管理工作的需要,查清城区部分道路上综合管线的分布状况,形成一套统一的综合管网资料,提供真实可靠的基础资料。
管道探测工作总结
管道探测工作是一项非常重要的工作，它可以帮助我们及时发现管道中的问题，并及时进行修复，以确保管道的安全运行。
在过去的一段时间里，我们进行了大量的管道探测工作，并取得了一些成果和经验。
在这里，我将对这段时间的管道探测工作进行总结，分享我们的经验和教训。
首先，我们在进行管道探测工作时，需要充分了解管道的情况，包括管道的材质、年限、使用情况等。
只有充分了解管道的情况，我们才能有针对性地进行探测工作，提高探测的准确性和效率。
其次，我们在进行管道探测工作时，需要使用专业的探测设备和技术。
现在市
面上有很多先进的管道探测设备，可以帮助我们更准确地发现管道中的问题。
同时，我们还需要有一支技术过硬的团队，他们可以熟练地操作这些设备，确保探测工作的顺利进行。
另外，我们还需要及时对管道探测结果进行分析和处理。
一旦发现了管道中的
问题，我们需要及时对其进行修复和处理，以避免问题进一步恶化。
同时，我们还需要对探测结果进行分析，找出问题的根源，以避免类似问题再次发生。
在进行管道探测工作时，我们还需要注意安全问题。
管道探测工作往往需要在
复杂的环境中进行，我们需要做好安全防护措施，确保工作人员的安全。
总的来说，管道探测工作是一项需要技术和经验的工作，我们需要充分了解管
道的情况，使用专业的探测设备和技术，及时对探测结果进行分析和处理，同时做好安全防护措施。
希望我们在今后的工作中，能够不断总结经验，提高工作效率，确保管道的安全运行。
地下管线跟踪测量流程1. 前期准备呀！这就好比你要去旅行，得先收拾好行李吧！咱得准备好测量需要的各种仪器设备，像全站仪啊、水准仪啥的，可不能少了它们。
比如说，你要去测量一条地下水管，没有这些仪器怎么行呢！2. 现场勘查很重要哇！就跟你到了一个新地方得先熟悉熟悉环境一样。
要仔细查看地下管线的分布情况、周边的建筑物等等。
哎呀，就像你去一个陌生的公园，得先知道哪儿有小路、哪儿有亭子呀！3. 设站建站嘞！这就好像给测量搭个小基地。
选择合适的位置，把仪器架好，调整好参数。
比如说在一个开阔的地方把全站仪架起来，就像给它安了个家一样。
4. 开始测量啦！这可是关键步骤呢。
按照设计好的路线，一点一点地测量地下管线的位置、高程等信息。
就好比你沿着一条路走，一路记录路上的风景一样。
5. 数据记录不能忘呀！你总不能测完就不管了吧。
要把测量的数据准确地记录下来，这可关系到后续的分析和处理呢。
就像你写日记，把每天发生的事情都记下来一样重要。
6. 遇到复杂情况咋办？别急别急，这就好像走路遇到了绊脚石，咱得想办法跨过去呀！可能要多测几次，或者结合其他方法来确定。
比如说有个地方管线特别多，那咱就得更仔细地分辨和测量。
7. 质量检查得重视！就跟你做完作业要检查一遍一样。
看看测量的数据有没有错误，精度够不够。
要是有问题可得赶紧改正。
8. 数据处理和分析呀！这可是把测量的成果转化为有用的信息。
把那些数据整理好，分析出地下管线的走向、埋深等。
就像把一堆拼图拼成一幅完整的画一样。
9. 最后成果提交咯！把整理好的数据和分析结果提交给相关部门或人员。
这就好比你完成了一件很棒的作品，要展示给大家看呀！让他们知道地下管线的情况，为后续的工作提供依据。
你说这地下管线跟踪测量流程是不是很有意思呀？。
管线探测技术总结报告三篇篇一：城市管线探测技术总结报告1.工程概况1.1工程的目的，依据和要求为了满足XX市XX区城市规划、设计和建设工作的需要，加速城市规划建设工作的正规化、科学化、现代化进程，提高城市管理水平，确保地下管线的安全运行，以高起点、高标准、高质量、高效率的开展XX区城市管线普查工作，完整系统地查明城市管线现状，形成一套完整统一的管网资料，建立XX区管网信息管理系统，实现城市管网数据整合和数据动态管理。
华北地质勘查局五一九大队依据《XX市XX区城市管线普查探测工程合同书》及《XX市XX区管线普查探测技术规程》的要求，对II标段测区内的电力、电信、给水、排水、燃气、热力、工业、、不明管道管线进行普查工作，查明其在地表的平面位置、埋深、规格、走向、性质等属性。
测量管线点的坐标及高程，加密等级导线网。
编制计算机数据成果文件，编绘1：500综合管线图和1：500专业管线图，形成完整统一的管线探查资料和准确的空间位置数据，为建立XX区城市管网信息管理系统，提供真实可靠的基础数据。
1.2测区地理位置、物理特征、施工环境1.2.1测区地理位置Ⅱ标段测区位于XX区中部偏东位置,普查面积46.00平方公里，其四角坐标为：X:XX2250Y:604000;X:XX2000Y:612000;X:95000Y:604000;X:98000Y :612000。
测区位置示意图1.2.2物理特征XX中心城区为新建区，地表1—3米以回填粘土和碎石为主，介质虽不均匀，但磁性较弱，与管线存在明显的电性差异，各种管类不同材质之间物性差异也较明显。
管线埋深大多小于2米，1米左右见多。
管线敷设比较规则，干扰较小，具备了良好的管线探测条件。
钢、铜材质的管线信号特征清晰明显，铸铁次之，区内所涉及各类管线的材质可分为6个种类：钢、铸铁、砼、铜、光纤、塑（PE）。
1.2.3施工环境测区内的主要道路有：XX县大道、贸城路、首南路、日丽路、惠风东路、天童路、前河路、学士路、嵩江路、堇山路、四明路、泰康路、钱湖路、创新路、宁横路、下应大道、学府路、金达路、诚信路等。
测绘技术地下管线探测步骤随着城市化进程的不断发展，地下管线的布设越来越复杂，但同时也面临着管线安全问题。
寻找地下管线的位置和了解其状况成为了一项重要的任务。
为了确保地下管线的安全，测绘技术在地下管线探测中扮演着至关重要的角色。
本文将详细介绍地下管线探测的步骤。
第一步：资料调研地下管线探测前，对于现有的地下管线资料进行详细的调研是必不可少的。
这些资料可以包括管线的设计图纸、施工记录以及管线维护和修复的历史数据。
通过这些资料，可以初步了解到管线的走向、材质和尺寸等信息，为后续的实地勘察和探测提供依据。
第二步：实地勘察实地勘察是地下管线探测的重要环节。
勘察人员需要根据资料调研的结果，前往地下管线的可能布设区域进行详细的勘察。
在勘察过程中，可以通过识别地面上的标志性建筑物、设备和井盖等来初步确定管线的走向和位置。
此外，也可以通过询问附近的居民和相关单位了解到管线的大致情况。
第三步：辅助工具与技术应用在进行地下管线探测时，利用一些辅助工具和新技术是非常必要的。
例如，地下雷达技术可以通过发射电磁波来检测地下的障碍物，从而确定管线的位置。
另外，声波探测技术可以通过传播声波来感知地下管线的存在，并利用其反射或传播的特征进行识别和定位。
这些技术的应用可以提高地下管线的探测效率和精准度。
第四步：地下管线勘测与标记根据实地勘察和辅助工具的数据，勘测人员需要进行地下管线的勘测和标记。
勘测工作可以利用GPS和测量仪器进行精确测量，确定管线的轨迹和深度。
同时，也需要将管线的位置、尺寸和材质等信息进行标记，以便进行后续的维修和施工工作。
第五步：管线数据处理和管理地下管线探测完成后，需要对收集到的数据进行处理和管理。
数据处理包括对勘测数据的整理、计算和分析，以生成管线的图形和属性信息。
同时，还需要将数据进行归档和备份，建立起地下管线的信息库，以供今后的维护、改造和扩展使用。
第六步：管线保护与维护地下管线探测的最终目的是保护和维护地下管线的安全。
使用测绘技术进行地下管线探测的步骤和方法随着城市的发展和建设，地下管线的规模日益庞大，而地下管线的位置和布局一直是一个重要的问题。
准确的地下管线信息对于城市的规划、建设和维护至关重要。
测绘技术在地下管线探测中起着重要的作用，它可以帮助我们准确、快速地获取地下管线信息。
本文将介绍使用测绘技术进行地下管线探测的步骤和方法。
第一步是调研和准备工作。
在进行地下管线探测之前，我们需要对探测区域进行调研，了解地形地貌、地下水位、土质情况和已知管线等信息。
同时，需要准备相应的测绘仪器和设备，如地下雷达、地下探测仪、GNSS定位仪等。
第二步是进行现场勘测和数据采集。
在实际的探测工作中，我们需要根据调研结果选择合适的探测方式和仪器。
一种常用的探测方法是地下雷达法。
地下雷达利用电磁波在地下的传播和反射特性，可以探测到地下物体的位置、形状和材质等信息。
另一种常用的探测方法是地下探测仪法。
地下探测仪利用电磁场和磁力场的变化来检测地下管线。
通过在地下管线周围进行扫描和探测，可以获取到管线的位置和布局等信息。
在进行探测时，我们需要进行仔细的勘测，记录地形地貌的特征、地下管线的位置和深度等数据。
第三步是数据处理和分析。
在完成数据采集后，我们需要对采集到的数据进行处理和分析。
对于地下雷达法采集到的数据，我们可以使用地球物理反演方法和数据处理软件对其进行解译和分析。
对于地下探测仪法采集到的数据，我们可以使用磁力推算方法和数据处理软件对其进行处理和分析。
通过数据处理和分析，我们可以得到地下管线的具体位置、深度和材质等信息。
第四步是地下管线的标定和标绘。
在探测到地下管线的位置和布局后，我们需要对其进行标定和标绘。
可以使用GNSS定位仪对探测到的地下管线进行定位，然后使用CAD或GIS软件进行标绘。
通过标绘，我们可以直观地了解地下管线的分布情况和相关信息。
第五步是成果报告和数据共享。
在完成地下管线探测后，我们需要将探测结果整理成成果报告，并将数据进行共享。
