作业纸2010年中考物理作图专题(力学)编号 姓名

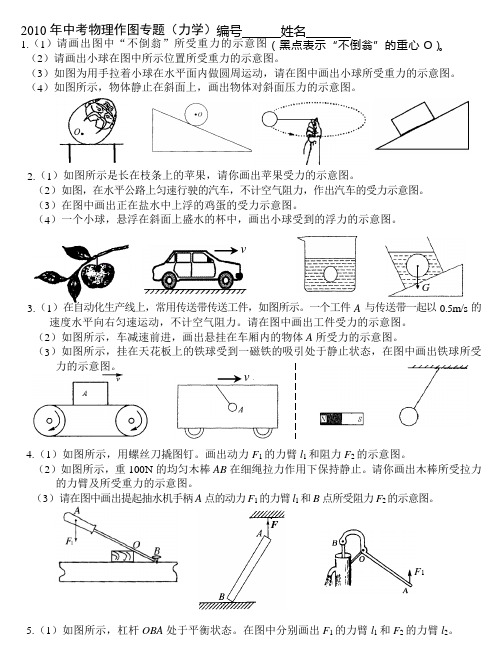

F 1Fv v 2010年中考物理作图专题（力学）编号 姓名1.（1）请画出图中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O ）。

（2）请画出小球在图中所示位置所受重力的示意图。

（3）如图为用手拉着小球在水平面内做圆周运动，请在图中画出小球所受重力的示意图。

（4）如图所示，物体静止在斜面上，画出物体对斜面压力的示意图。

2.（1）如图所示是长在枝条上的苹果，请你画出苹果受力的示意图。

（2）如图，在水平公路上匀速行驶的汽车，不计空气阻力，作出汽车的受力示意图。

（3）在图中画出正在盐水中上浮的鸡蛋的受力示意图。

（4）一个小球，悬浮在斜面上盛水的杯中，画出小球受到的浮力的示意图。

3.（1）在自动化生产线上，常用传送带传送工件，如图所示。

一个工件A 与传送带一起以0.5m/s 的速度水平向右匀速运动，不计空气阻力。

请在图中画出工件受力的示意图。

（2）如图所示，车减速前进，画出悬挂在车厢内的物体A 所受力的示意图。

（3）如图所示，挂在天花板上的铁球受到一磁铁的吸引处于静止状态，在图中画出铁球所受力的示意图。

4.（1）如图所示，用螺丝刀撬图钉。

画出动力F 1的力臂l 1和阻力F 2的示意图。

（2）如图所示，重100N 的均匀木棒AB 在细绳拉力作用下保持静止。

请你画出木棒所受拉力的力臂及所受重力的示意图。

（3）请在图中画出提起抽水机手柄A 点的动力F 1的力臂l 1和B 点所受阻力F 2的示意图。

5.（1）如图所示，杠杆OBA 处于平衡状态。

在图中分别画出F 1的力臂l 1和F 2的力臂l 2。

GGO （2）如图所示，AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计）。

在B点吊一盏电灯，若以O为支点，F2是墙壁对支架的阻力，请画出动力F1、动力臂l1及阻力臂l2。

（3）市区街道两旁可看到如图所示的公益广告牌，它可看作一个处于平衡状态的杠杆，在图中画出使它平衡的力及力臂。

6.（1）如图为一油桶的横断面的示意图，若要使油桶向左侧倒，请作出所用的最小力F。

2010年中考物理复习专题―――作图题受力作图：1.圆球静止在地上，请画出图中圆球所受的力。

2.小汽车匀速向左行驶，请画出它所受的摩擦力。

3.请画出斜面上此物受到的摩擦力、重力和支持力。

4.小车受到与水平成30°向右的拉力，请在图中画出此拉力。

5.请画出小球所受的拉力和支持力。

杠杆作图：6.请画出下图中的动力臂l1和阻力臂l2。

7.找出下图中的阻力臂l2，并画出最小的动力F1。

8.请找出图中的支点和动力臂l1。

9.这是脚的受力图，请画出阻力F2、动力臂l1和阻力臂l2。

10.如图所示，用力F踩汽车刹车踏板，请画出此力对支点O的动力臂l1。

［考点提示］作图题的考查难度均为容易题，力学作图题中涉及的知识点有力的图示法、力的示意图、力臂的画法、杠杆示意图、滑轮组的装配等。

光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。

电学作图题的类型有（1）根据要求画电路图或连接实物图；（2）根据要求设计电路；（3）电路图或实物图改错；（4）画几种常见磁场的磁感线；（5）根据右手定则判断通电螺线管的N、S极或电流方向；（6）画螺线管的绕法；（7）家庭电路的连接等。

作图题的基本要求是图要准确和规范。

［作图种类和技巧］一. 光学作图题1. 关于光的反射定律的作图。

2. 关于平面镜成像的作图。

3. 关于光的折射定律的作图。

（1）直接利用光的折射定律作图方法：抓住光的折射规律：光从空气中斜射入水等其他透明物质中时，折射光线与入射光线分居在法线的两侧，折射角小于入射角；光从水等其他透明物质中斜射入空气中时，折射光线与入射光线分居在法线的两侧，折射角大于入射角；当光垂直入射到两种透明物质的分界面时，折射光线不改变方向。

在此基础上结合几何知识就可以正确地作出相应的折射光路图了。

（2）凸透镜成像作图方法：抓住凸透镜成像的特征：经过光心的光线折射后不改变传播方向；平行于主光轴的光线经过凸透镜折射后经过异侧的焦点；从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴，同时结合几何知识就可以正确进行作图。

重庆市2009年初中毕业暨高中招生考试物理试卷（全卷共四个大题，满分80分，与化学共用120分钟完卷。

）一、选择题：（每小题只有一个选项符合题意，将正确选项前的字母填入题后的括号中，每小题3分，共21分。

）1．近年来，美丽山城天更蓝、水更清，大雾，天气明显比往年少……。

2010年2月，重庆市被命名为“国家园林城市”。

其中雾的形成属于物态变化中的A．熔化B．液化C．汽化D．升华2．下列数据中，最接近实际情况的是A．教室课桌的高度约80cm B．9年级物理书的质量约为3kgC．教室日光灯通过的电流约为10A D．人步行的平均速度约为10m/s3．如图所示的光学仪器中，使用时主要是利用反射成像的是B4．楠楠同学在中考备考时，准备有：①透明塑料笔袋，②金属刀片，③塑料三角板，④铅笔芯，⑤橡皮擦等物品。

上述五种物品中，其中属于绝缘体的有A．①③⑤B．②④⑤C．③④⑤D．①②④5．如图是运动员顶足球的情景，以下说法中正确的是A．顶足球时，球对头没有作用力B．足球在空中一直受到头的作用力C．足球在空中继续运动是由于惯性D．头对足球的力和足球的重力是一对平衡力6．2010年4月14日，青海玉树发生强烈地震。

地震后运送救灾物资的飞机对灾区投放物品，物品在空中匀速下落的过程中，其动能和重力势能的变化是A．动能增加，重力势能增加B．动能减少，重力势能减少C．动能不变，重力势能减小D．动能不变，重力势能增加7．重庆高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法中正确的是A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆超重时，称重表的示数越小D．当车辆超重时，称重表的示数越大二、填空作图题：（将正确答案填在题中的横线上，每空1分，第15题作图2分，共16分。

）8．2009年7月22日，重庆市民领略了500年一遇的日全食天象奇观，如图所示，每一个观测者都被这大自然的奇观所吸引和震撼，其实日食的产生是由于光沿__直线___传播形成的。

初中物理力学作图专题(2)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理力学作图专题(2)(word 版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理力学作图专题(2)(word版可编辑修改)的全部内容。

图25 图26力学作图专题如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

如图26所示,用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力.用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F.一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。

(作用点在A点）重5牛的皮球竖直向上抛出，在上升过程中,不计空气阻力，在图29中作出该球受力的示意图.一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。

如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用,在水平地面上作匀速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f(f的作用点画在O点）图29 图30 图31 V图27 图28如图所示,作出挂在墙上重为G的小球受力示意图。

作出斜面上匀速运动小木块的受力示意图。

如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。

如图1所示,重为500N的木箱静止在斜面上,用力的图示法画出木箱所受的重力。

人教版中考物理复习专题专练—力学画图题一、作图题1．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。

（忽略空气阻力）2．某一物体沿斜面匀速下滑，请你画出物体所受力的示意图。

3．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

4．如图是体育加试时某同学参加1000m赛跑时的情景图，请画出他的右脚对地面的作用力的示意图（O点是力的作用点）。

5．冰壶掷出后，运动员用冰刷擦拭冰面使冰面温度升高，造成冰面熔化，在冰场表面形成一层水膜，减小摩擦力，作用一是让冰壶滑行得更远，二是微调冰壶的前行轨迹。

请你画出掷出后正在向右运动的冰壶（如图）的受力示意图（冰壶重心在O点）。

6．如图为北京2022年冬奥会中的高山滑雪比赛现场，该情景可以抽象为右图所示，请在图中画出雪道对滑雪板作用力的示意图。

7．一辆带有支架且表面粗糙的小车上放置着物块B，支架前端O点处用细线悬挂着小球A，它们一起沿水平向左的方向做直线运动。

请画出当小球A处于如图所示的状态时，物块B的受力情况。

8．足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。

若足球重为G，球心为O，请在图乙中作出此时足球的受力示意图。

9．如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

10．如图所示，一个木块在光滑水平面上以v0的速度向右运动，最终木块冲上粗糙斜面静止在A 点，画出木块在A点所受力的示意图。

11．如图所示为小丽同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O点为小丽的重心）。

12．一个木块从斜面上滑下，并在水平面上继续滑动，如图所示。

请按如下要求在原图中作图：⑴画出木块在斜面上时所受重力及木块对斜面压力的示意图；⑴画出木块在水平面上向右滑动时的受力示意图。

13．正在向右行驶的公交车上悬挂的安全把手突然向左偏转，如图所示。

初中物理作图题专项练习班级考号姓名总分1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

10．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

11.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

12.如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。

13．有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。

用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。

中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。

2．按要求作图。

如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。

3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。

4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。

8．在如图中画出小球对墙面的压力的示意图。

9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。

10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。

12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。

如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。

14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

中考物理作图题汇编一、力学作图题：力学作图题主要出在重力作图、压力作图、拉力作图、浮力作图和力臂作图这几个方面。

1、 重力作图题：（1）（05北京）如图1所示，物体重20N ，按照所给的标度画出物体所受的重力的图示。

（2）（05贵阳）如图2所示，做出足球被运动员踢出后受到的力的示意图（不计阻力） （3）（05青海）图3系抛出去的铅球在空中飞行时的轨迹图。

画出其受力示意图（不计空气阻力）。

（4）（05河南）如图4所示，一个探空气球带着探测器一起匀速上升。

探测器重600N 。

做出其重力的图示。

（5）（05威海）如图5所示，重为3N 的小铁块被竖直的磁性黑板吸住不动。

请做出铁块受到的重力的图示。

（6）如图所示，重力为100N 的物体A 受到40N 的水平向右的拉力作用，在水平地面上做匀速直线运动。

试在图中画出物体A 受到的摩擦力f 的图示。

2、 压力和支持力作图题：（1）如图7所示，物体甲重20N ，放在水平桌面上。

做出该物体所受的支持力的图示。

（2）如图8所示，做出物体A对支持面所受的压力的示意图。

3、 拉力作图题：（1） 如图9所示，物体甲受到30N 水平向右的拉力的作用，沿着水平方向匀速运动。

做出该物体所受的拉力的图示。

（2） 如图10所示，物体乙受到50N 与水平面成20°的向右的推力作用，静止不动。

请做出其所受的推力的图示。

4、 浮力作图题：（1） 如图11所示，重30N 的物体A 浸没在水中，受到40N 的浮力作用。

做出浮力的图示。

图23（2） 如图12所示，重为10N 的物体静止在水面不动。

请做出此时物体所受的浮力的图示。

5、 作力臂和画出滑轮组绕线作图题：（2） 如图14甲所示，杠杆AOB 的右端挂有20N 的重物G ，在力臂为L 的力F 的作用下，处于静止状态。

请在图中做出力F 的示意图，并做出重物G 的图示。

（3） 如图14乙所示，做出使油桶滚上台阶的最小的力的示意图，并做出桶的重力的示意图。

中考物理总复习《力学作图》专项练习题（附带答案）班级姓名学号1.请在图中画出灯笼受到的拉力F的示意图。

2.如图所示，物体静止在水平桌面上，画出物体所受重力的示意图。

3.如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。

4.如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。

5.如图所示，杯子静止在水平面上，请画出杯子所受力的示意图。

6.如图所示，请画出老鹰所受重力的示意图（作用点在O点）。

7.如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示意图。

8.将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示，请画出此时小球的受力示意图。

9.图中，用直棒提升重物，画出图示位置所用最小力1F和阻力2F的力臂2L。

10.按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。

11.按要求作图：图中，箱子静止在水平桌面上，画出箱子受力示意图；12.作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。

13.如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。

14.如图所示，画出图中力F的力臂并用字母L表示．15.如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）中画出作用力F的力臂L。

16.植树节当天，学校初二年级开展植树活动。

同学们分工合作，如图甲，小高正在用铁锹铲土。

将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。
