色环电阻阻值对照表

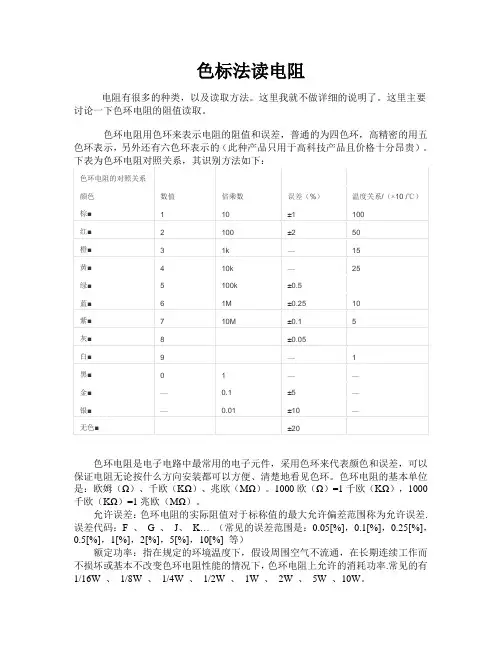

色标法读电阻电阻有很多的种类，以及读取方法。

这里我就不做详细的说明了。

这里主要讨论一下色环电阻的阻值读取。

色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的（此种产品只用于高科技产品且价格十分昂贵）。

下表为色环电阻对照关系，其识别方法如下：色环电阻的对照关系颜色数值倍乘数误差（%）温度关系/（×10 /℃）棕■110±1100红■2100±250橙■31k—15黄■410k—25绿■5100k±0.5蓝■61M±0.2510紫■710M±0.15灰■8±0.05白■9—1黑■01——金■—0.1±5—银■—0.01±10—无色■±20色环电阻是电子电路中最常用的电子元件，采用色环来代表颜色和误差，可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。

色环电阻的基本单位是：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。

1000欧（Ω）=1千欧（KΩ），1000千欧（KΩ）=1兆欧（MΩ）。

允许误差：色环电阻的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、G 、J、K… （常见的误差范围是：0.05[%]，0.1[%]，0.25[%]，0.5[%]，1[%]，2[%]，5[%]，10[%] 等）额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变色环电阻性能的情况下，色环电阻上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W。

现在就让我们来看一下电阻的读取方式（1）四色环电阻四色环电阻就是指用四条色环表示阻值的电阻，从左向右数，如图所示。

第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。

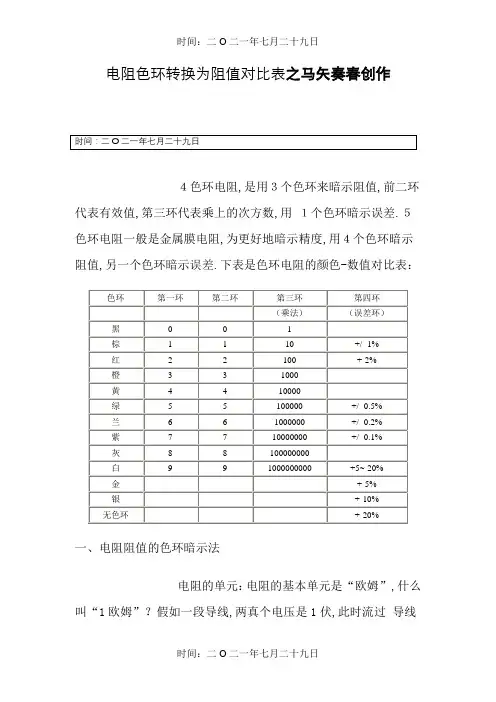

电阻色环转换为阻值对比表之马矢奏春创作４色环电阻,是用３个色环来暗示阻值,前二环代表有效值,第三环代表乘上的次方数,用１个色环暗示误差.５色环电阻一般是金属膜电阻,为更好地暗示精度,用４个色环暗示阻值,另一个色环暗示误差.下表是色环电阻的颜色-数值对比表：一、电阻阻值的色环暗示法电阻的单元：电阻的基本单元是“欧姆”,什么叫“1欧姆”？假如一段导线,两真个电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”.1000欧=1千欧（KΩ）,1000千欧=1兆欧(MΩ). 欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”.颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮手.颜色依照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9另外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在分歧的位置具有分歧的数字含义,这是需要特别注意的.对此,我们放在后面介绍.“四色环”读数规则所谓“四色环电阻”就是指用四条色环暗示阻值的电阻.从左向右数,第一,二环暗示两位有效数字,第三环暗示数字后面添加“0”的个数.所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比力近,而第四环距离稍微年夜一点.如下图：可是说实在的,现在的电阻产物,你要区分色环距离的年夜小简直很困难,哪一环是第一环,往往凭借经验来识别；对四色环而言,还有一点可以借鉴,那就是：四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了.请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1,可是第三环的“1”其实不是“有效数字”,而是暗示在前面两个有效数字后面添加“零”的个数.由此看来,这个电阻的阻值应该是270,单元是什么？在色环电阻中,一律默认为“欧姆”（电阻的基本单元,符号是Ω）.上述电阻的阻值是：270Ω那么,第四环又是什么意思？第四环暗示电阻的“精度”,也就是阻值的误差.金色代表误差±5％,银色代表误差±10％.对270Ω而言,±5％的误差,意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最年夜不会超越270*（1＋0.05）＝283.5Ω. 在识别四色环电阻时,有两个情况要特别注意：1、当第三环是黑色的时候,这个黑环代表0的个数,几个0？是0个“0”,也就是“没有0”.如：红2 红2 黑0个0 金±5％阻值是：22Ω 而绝不是220Ω！2、金色和银色也会呈现在第三环中：前面我们已经提到,第四环是暗示误差的色环,用金、银两种颜色分别暗示分歧的精度；而第三环暗示“添加零的个数”,那么当第三环呈现金色或银色的时候,又怎么理解“添加零的个数”呢？做法如下：第三环—金色：把小数点向前移动1位；第三环—银色：把小数点向前移动2位.例：1、色环排列：橙灰金金 ,阻值是3.9Ω2、色环排列：绿黄银金 ,阻值是：0.54Ω因为这种电阻的阻值太小了,在一般电路中几乎不用,所以在普通的电阻系列中是没有的.。

色坏电阴识别方法以及对照表从事电子行业的小白们一开始都会遇到一个问题？就是有些电阻上面没有标明阻值的大/」\,就只有几个色标，要么是红绿绿组成的三色带要么是棕绿红黑蓝红组成的六色带。

想要知道这些电阻阻值总不能花时间去测星，只能硬着头皮去向别人请教了。

为了避免以上问题，下面就分享一些色标电阻的知识，教你看色标识电阻！来自海洋兴业。

色坏电阻，是集成电路中常见的分立元件,采用色环来表示颜色和误差，这类电阻的基本单位是：欧（Q ［千欧（兆欧（MQ L规走的颜色为黒、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银、无色带。

下表为各颜色代表的数值：知道了各个颜色代表的数值以下是一些运用:4m±>i* tlx I I X ! X |棕■如红•黑•喙红152Q.0.25%>15ppm/VL 筑慶豪戢 —公軒.ccmnxMfi■<".囱经冈记住颜色代表的数值,这里有一个巧记口诀,类似彩虹七色,黑色是0 ,棕色是1,红橙 黄绿蓝紫灰白对应2~9 ,金银对应5%和10% ,无色代表20%的误差。

列如，红、黄、棕、 金表示240欧。

其中倒数第二坏表示0的个数。

最后一位表示误差值。

五环电阻和六坏电阻：四环电阻是最常见的色环电阻读法也很简单，针对五坏和六环电 阻读法又不一样了。

五色环电阻的读法，如图上所示:从左到右数,第_道色环表示阻值的 最大一位数字；第二道色坏表示阻值的第二醪字；第三道色坏表示阻值的第三位数字；第 四道色坏表示阻值的倍乘数；第五道色环表示误差范围。

例如一个五色环电阻,第一坏为红 （代表2〉第二坏为红（代表2>第三坏为黑（代表0丄第四环为黑（代表1倍〉第五 坏为棕色（代表±1% ），则其阻值为2200x1=2200，误差范围为±1%。

六环电阻的读法： 如上图所示，六色坏电阻前五色坏与五色坏电阻表示方法一样,第六色环就有了区别,它表 示该电阻的温度系数。

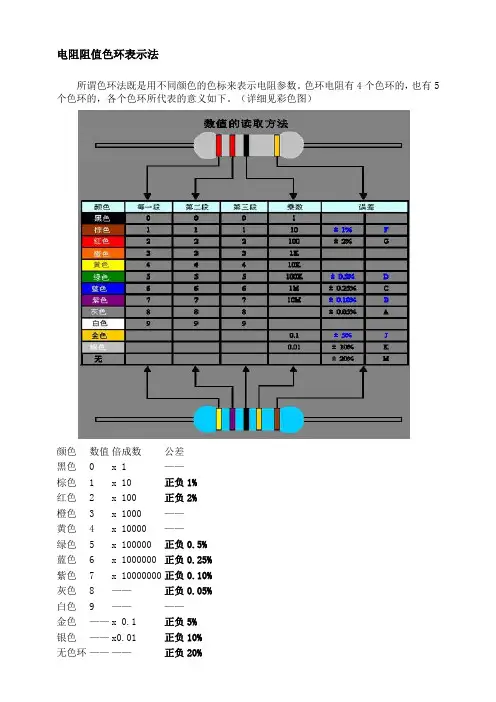

电阻阻值色环表示法所谓色环法既是用不同颜色的色标来表示电阻参数。

色环电阻有4个色环的，也有5个色环的，各个色环所代表的意义如下。

（详细见彩色图）颜色数值倍成数公差黑色0 x 1 ——棕色 1 x 10 正负1%红色 2 x 100 正负2%橙色 3 x 1000 ——黄色 4 x 10000 ——绿色 5 x 100000 正负0.5%蓝色 6 x 1000000 正负0.25%紫色7 x 10000000 正负0.10%灰色8 —— 正负0.05%白色9 —— ——金色—— x 0.1 正负5%银色—— x0.01 正负10%无色环—— —— 正负20%读取色环电阻的参数，首先要判断读数的方向。

一般来说，表示公差的色环离开其他几个色环较远并且较宽一些。

判断好方向后，就可以从左向右读数。

例如，某4色环电阻的颜色从左到右依次是红（2），紫（7），黄（x10000），银（正负10%），则此电阻的阻值为27Ωx10000=270000Ω，也就是270KΩ，公差为正负10%。

再如，某5色环电阻的颜色从左到右依次是红（2），绿（5），蓝（6），红（x100），棕（正负1%），则此电阻的阻值为256Ωx100=25600Ω，也就是25.0KΩ，公差为正负1%。

教你如何通过看电阻(直流电阻测试仪)的颜色判断电阻大小色环电阻分为4色环和5色环，4色环就是用4种颜色来表示阻值，5色环就用5种颜色来表示阻值。

先说4色环：每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差第一条色环：阻值的第一位数字第二条色环：阻值的第二位数字第三条色环：10的幂数第四条色环：误差表示。

例如：电阻色环：棕绿红金，第一位是1，第二位是5，第三位是10的幂数2，即为100，第四位是误差为5%，即阻值为：15*100=1500欧=1.5K欧精确度更高的5色环：第一条色环：阻值的第一位数字第二条色环，阻值的第二位数字第三条色环，阻值的第三位数字第四条色环，10的幂数第五条色环，误差(常见为棕色，误差为1%)有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则它表示该电阻阻值为：200Ω。
