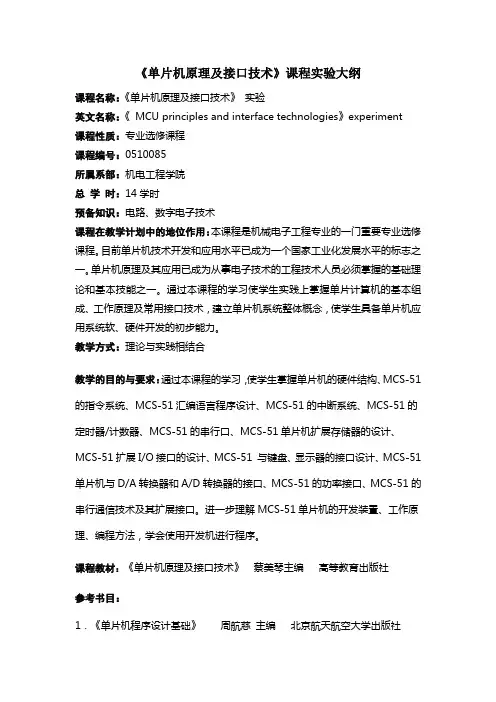

《单片机原理及接口技术》课程实验大纲课程名称：《单片机原理及接口技术》实验英文名称：《MCU principles and interface technologies》experiment课程性质：专业选修课程课程编号：0510085所属系部：机电工程学院总学时：14学时预备知识：电路、数字电子技术课程在教学计划中的地位作用：本课程是机械电子工程专业的一门重要专业选修课程。

目前单片机技术开发和应用水平已成为一个国家工业化发展水平的标志之一。

单片机原理及其应用已成为从事电子技术的工程技术人员必须掌握的基础理论和基本技能之一。

通过本课程的学习使学生实践上掌握单片计算机的基本组成、工作原理及常用接口技术，建立单片机系统整体概念，使学生具备单片机应用系统软、硬件开发的初步能力。

教学方式：理论与实践相结合教学的目的与要求：通过本课程的学习，使学生掌握单片机的硬件结构、MCS-51的指令系统、MCS-51汇编语言程序设计、MCS-51的中断系统、MCS-51的定时器/计数器、MCS-51的串行口、MCS-51单片机扩展存储器的设计、MCS-51扩展I/O接口的设计、MCS-51 与键盘、显示器的接口设计、MCS-51单片机与D/A转换器和A/D转换器的接口、MCS-51的功率接口、MCS-51的串行通信技术及其扩展接口。

进一步理解MCS-51单片机的开发装置、工作原理、编程方法，学会使用开发机进行程序。

课程教材：《单片机原理及接口技术》蔡美琴主编高等教育出版社参考书目：1．《单片机程序设计基础》周航慈主编北京航天航空大学出版社2. 《单片机原理及其接口技术》胡汉才主编清华大学出版社编写日期：2012年6月制定课程内容及学时分配：发光二极管显示各相状态。

要求：掌握步进电机控制系统的硬件设计方法；熟悉步进电机驱动程序的设计与调试，提高单片机应用系统设计和调试的能力。

正确连接电路，编写程序，调试运行。

实验一P1口亮灯实验一、实验目的1.学习P1口的使用方法；2.学习延时子程序的编写。

目录实验一系统认识实验 (2)实验二端口I/O输入输出实验 (14)实验三外部中断实验 (17)实验四定时器实验 (21)实验五串行口通信实验 (25)实验六串行通信的调试实验 (29)实验七数码管静态显示实验 (34)实验八数码管动态显示实验 (39)实验一系统认识实验一、实验目的1.学习Keil C51编译环境的使用；2.学习STC单片机的下载软件STC-ISP的使用；3.掌握51单片机输出端口的使用方法。

二、实验内容任选单片机的一组I/O端口，连接LED发光二极管，编写程序实现8个LED按二进制加1点亮。

三、接线方案单片机P10~P17/C51单片机接L0~L7/LED显示，如下图：图1-1实验线路四、实验原理51单片机有4个8位的并行I/O端口：P0、P1、P2、P3，在不扩展存储器、I/O端口，在不使用定时器、中断、串行口时，4个并行端口，32根口线均可用作输入或输出。

作为输出时，除P0口要加上拉电阻外，其余端口与一般的并行输出接口用法相同，但作为输入端口时，必须先向该端口写“1”。

例如P0接有一个输入设备，从P0口输入数据至累加器A中，程序为：MOV P0, #0FFHMOV A, P0若将P0.0位的数据传送至C中，程序为：SETB P0.0MOV C, P0.0五、实验步骤1、连接串行通信电缆和电源线；2、根据图1-1实验线路进行电路连接；3、将C51单片机核心板上的三个开关分别拨到“独立”、“运行”“单片机”；4、打开实验箱上的电源开关。

5、利用Keil C51创建实验程序，并进行编译生成后缀为.HEX的文件；6、利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中；7、观察实验现象，并记录。

若实验现象有误请重复第5、6步。

六、参考程序ORG 0000H ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主程序的开始MAIN: MOV P1,#00H ;P1口做准备M1: INC P1 ;P1口连接输出计数,LCALL DELAY ;转入延时子程序LJMP M1 ;循环DELAY: MOV R5,#255 ;延时子程序D1: MOV R6,#255DJNZ R6,$DJNZ R5,D1RETEND ;程序体结束七、思考题1、利用其他I/O口实现LED加1点亮功能；2、利用P1端口实现流水灯（左移或右移）功能；3、实现LED其他点亮功能。

计算机组成原理实验报告实验报告运算器实验⼀、实验⽬的掌握⼋位运算器的数据传输格式，验证运算功能发⽣器及进位控制的组合功能。

⼆、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运⽤。

三、实验原理实验中所⽤的运算器数据通路如图2-3-1所⽰。

ALU运算器由CPLD描述。

运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输⼊端分别由2个74LS574锁存器锁存，锁存器的输⼊端与数据总线相连，准双向I/O 输⼊输出端⼝⽤来给出参与运算的数据，经2⽚74LS245三态门与数据总线相连。

图2-3-1运算器数据通路图中A WR、BWR在“搭接态”由实验连接对应的⼆进制开关控制，“0”有效，通过【单拍】按钮产⽣的脉冲把总线上的数据打⼊，实现运算源寄存器A、暂存器B的写⼊操作。

四、运算器功能编码算术运算逻辑运算K23~K0置“1”，灭M23~M0控位显⽰灯。

然后按下表要求“搭接”部件控制路。

表2.3.2 运算实验电路搭接表算术运算1.运算源寄存器写流程通过I/O单元“S7~S0”开关向累加器A和暂存器B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K18=K17=“1”，按下流程分别读A、B。

3.加法与减法运算令M S2 S1 S0（K15 K13~K11=0100），为算术加，FUN及总线单元显⽰A+B的结果令M S2 S1 S0（K15 K13~K11=0101），为算术减，FUN及总线单元显⽰A－B的结果。

逻辑运算1.运算源寄存器写流程通过“I/O输⼊输出单元”开关向寄存器A和B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K17= K18=1，按下流程分别读A、B。

①若运算控制位设为（M S2 S1 S0=1111）则F=A，即A内容送到数据总线。

②若运算控制位设为（M S2 S1 S0=1000）则F=B，即B内容送到数据总线。

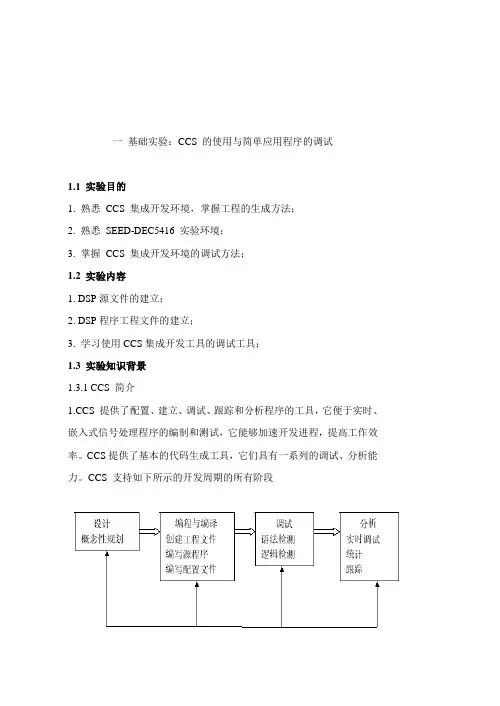

一基础实验：CCS 的使用与简单应用程序的调试1.1 实验目的1. 熟悉CCS 集成开发环境，掌握工程的生成方法；2. 熟悉SEED-DEC5416 实验环境；3. 掌握CCS 集成开发环境的调试方法；1.2 实验内容1. DSP源文件的建立；2. DSP程序工程文件的建立；3. 学习使用CCS集成开发工具的调试工具；1.3 实验知识背景1.3.1 CCS 简介S 提供了配置、建立、调试、跟踪和分析程序的工具，它便于实时、嵌入式信号处理程序的编制和测试，它能够加速开发进程，提高工作效率。

CCS提供了基本的代码生成工具，它们具有一系列的调试、分析能力。

CCS 支持如下所示的开发周期的所有阶段S窗口介绍1.3.2 CCS 常用文件介绍使用CCS时，经常遇见下述扩展名文件：1. project.mak: CCS使用的工程文件2. program.c: C程序源文件3. program.asm: 汇编程序源文件4. filename.h: C程序的头文件，包含DSP/BIOS API模块的头文件5. filename.lib: 库文件6. project.cmd: 连接命令文件7. program.obj: 由源文件编译或汇编而得的目标文件8. program.out: （经完整的编译、汇编以及连接的）可执行文件9. project.wks: 存储环境设置信息的工作区文件保存配置文件时将产生下列文件：1. programcfg.cmd: 连接器命令文件2. programcfg.h54: 汇编头文件3. programcfg.s54: 汇编源文件1.3.3 CCS 常用指令简介1．设置断点。

将光标放置在需要设置断点的程序行前，选择Debug→Breakpoints，即完成可一个断点的设置。

2．CCS 提供3 种方法复位目标板1) Reset DSP：Debug →Reset D，初始化所有的寄存器内容并暂停运行中的程序。
