GDT尺寸中英文对照

  • 格式：doc
  • 大小：8.89 MB
  • 文档页数：33

目录主题几何特性符号 (2)通用符号 (3)术语和定义 (4)半径和控制半径 (6)统计公差符号 (7)形体控制框 (8)一般原则 (9)基准 (12)平面度 (33)直线度 (34)圆度 (36)圆柱度 (37)垂直度 (38)倾斜度 (40)平行度 (42)轮廓度公差带 (44)面轮廓度 (45)共平面轮廓度 (46)线轮廓度 (47)轮廓/位置度边界控制 (48)复合轮廓度应用 (50)圆跳动 (52)全跳动 (53)独立原则位置度（应用于孔） (54)最大实体原则位置度（应用于孔） (55)最小实体原则位置度（应用于孔） (56)最大实体原则位置度（应用于同轴圆） (57)Table of ContentSubjectGeometric Characteristic Symbols (2)Common Symbols (3)Terms and Definitions (4)Radius and controlled Radius (6)Statistical Tolerancing Symbol (7)Feature Control Frame (8)General Rules (9)Datums (12)Flatness (33)Straightness (34)Circularity (36)Cylindricity (37)Perpendicularity (38)Angularity (40)Parallelism (42)Pro Zone (44)Pro a Surface (45)Pro Coplanar Surfaces (46)Pro a Line (47)Pro Boundary Control (48)Composite Pro (50)Circular Runout (52)Total Runout (53)Position RFS (applied to a hole) (54)Position MMC (applied to a hole) (55)Position LMC (applied to a hole) (56)Position MMC (applied to a coaxial diameter) (57)Position MMC (applied to a coaxial diameter with virtual condition datum) (58)1 / 33最大实体原则位置度（应用于有效条件基准的同轴圆柱形体） (58)最大实体原则位置度（应用于非圆柱形体）） (59)位置度（双向控制） (60)位置度（应用于长形孔-边界形） (61)位置度（用于控制对称度） (62)延伸公差带 (63)固定联结件位置度计算公式 (64)浮动联结件位置度计算公式 (65)复合位置公差 (66)多组合位置公差 (68)位置度为零的最大实体原则 (70)同轴度 (71)对称度 (72)转换图 (73)表面特性定义 (74)表面特性符号 (75)表面特性 (75)公英制转换 (77)Position MMC (applied to a non-cylindrical feature-of-size) (59)Position (as a bi-directional control) (60)Position (applied to a elongated holes-boundary concept) (61)Position (used to control symmetry) (62)Projected Tolerance Zone (63)The Fixed Fastener Formula (64)The Floating Fastener Formula (65)Composite Position Tolerancing (66)Position (multiple single segment control) (68)Zero Tolerance at MMC (70)Concentricity (71)Symmetry (72)Conversion Chart (73)Surface Texture Definitions (74)Surface Texture Symbols (75)Surface Texture (75)Conversion of Metric to Inch (77)2 / 331 13 / 334 / 33几何特性符号Geometric Characteristic Symbols5 / 332 26 / 337 / 33用符号下图所示是在工程图中几何公差或其他尺寸要求使用最广泛的符号。

标有“X ”的符号为新的符号或原 Y14.5M-1982 标准修订而来的Common SymbolsShown below are the most common symbols that are used with geometric tolerancing and other related dimensional requirements on engineering drawings. The symbols marked with an “X ” arenew of revised from the previous Y14.5M-1982 standard.非比例尺寸150圆弧长度之间斜度圆锥度包容原则NONE（implied）All AroundDimension Not to Scale 150Arc lengthBetweenSlopeConical TaperEnvelope Principle NONE（implied）8 / 333 39 / 3310 / 33术语和定义实际局部尺寸形体任意横截面上的任意单独距离的尺寸值。

两点测量常看作实际局部尺寸。

实际配合原则（AME）对于尺寸的外形轮廓：相似的理想的配对特征，处于最小尺寸包络该轮廓并接触该轮廓表面高点。

对于尺寸的内部轮廓：相似的理想的配对特征，处于最大尺寸包络该轮廓并接触该轮廓表面高点。

基本尺寸用来描述零件特征或目标基准的理论尺寸，理想轮廓，方向，或位置的数值。

用基本尺寸定义零件特征时，它提供了一个理想位置，其公差由位置公差控制。

补偿公差几何公差的附加公差。

无论特征控制框里指定MMC或LMC修正时，都准许公差补偿。

基准尺寸测量时建立的理论精确面，点或线。

检测设备常用作模拟基准。

基准特征与模拟基准关联的零件特征。

模拟基准用来模拟基准面或轴的充分精确形体的表面（比如机轴表面）。

为达到检测目的，模拟基准作为基准使用。

Terms and DefinitionsActual Local SizeThe value of any individual distance at any cross-section of a feature of size. Atwo-point measurement is often considered an Actual Local Size.Actual Mating Envelope (AME)For an external feature of size; a similar perfect feature counterpart of thesmallest size which surrounds the feature so it contacts the high points of thesurface(s). For an internal feature of size; a similar perfect feature counterpartof the largest size which fits inside the feature so it contacts the high points ofthe surface(s)Basic DimensionA numerical value used to describe the theoretically exact size, true profile,orientation, of location of a part feature of datum target. When a basicdimension is used to define part features, it provides the location for whichpermissible variations are established by geometric tolerances.Bonus ToleranceAn additional amount of tolerance for a geometric tolerance. A bonustolerance is permissible whenever an MMC of LMC modifier is specified in atolerance portion of a feature control frameDatumThe theoretically exact plane, point of axis from which a dimensionalmeasurement is made. Inspection equipment is often used to simulate datums.Datum FeatureA part feature that contacts a simulated datumDatum Feature SimulatorA surface of adequately precise form (such as a surface plate of mandrel)which is used to simulate a datum plane or axis. A simulated datum is used asa datum for inspection purposes.Datum TargetSymbols that describe the shape, size, and location of gage elements that are11 / 33目标基准描述通常用来建立基准面或轴的测量要素的形状，尺寸和位置的符号。

形体用于零件组成部分的通用术语，比如表面，孔或槽。

FOS一个圆柱体或球面，或两个相对要素，或相对平行表面，用尺寸联系起来。

合集下载

机械设计基础中的GDT标准解读

机械设计基础中的GDT标准解读

机械设计基础中的GDT标准解读GDT（Geometric Dimensioning and Tolerancing）是一套用于描述和控制产品几何形状和尺寸的标准。

在机械设计领域中，它被广泛运用于传递设计意图和要求，确保产品的质量和可制造性。

1. 什么是GDT标准？GDT标准是一种符号化语言，通过特定的符号和标记来描述产品的尺寸、形状和位置。

它通过线性尺寸、角度、位置和轮廓等要素，传达了产品设计者对产品的要求和限制。

2. GDT标准的作用GDT标准的主要作用是通过明确的符号和标记，准确地描述产品的要求和可接受范围，降低信息传递的误差和歧义。

它不仅能够保证产品的几何要求得到满足，还能提高产品的可制造性和可检测性。

3. GDT标准的符号和标记GDT标准使用一系列的符号和标记，其中一些常用的包括：- 直线度：用于描述直线的偏差和形状。

- 圆度：用于描述圆的偏差和形状。

- 圆柱度：用于描述圆柱体的偏差和形状。

- 全轮廓：用于描述曲面的整体形状。

4. GDT标准的要素GDT标准包含多个要素，其中一些常用的包括：- 尺寸公差：用于描述产品尺寸的可接受范围。

- 位置公差：用于描述产品特定要素之间的位置关系。

- 平行度和垂直度：用于描述产品平面或轴线与参考平面或轴线之间的关系。

- 同心度：用于描述不同特征之间的中心点位置关系。

5. GDT标准的优势GDT标准相比传统的尺寸标注方法具有以下优势：- 提供更全面和准确的尺寸、形状和位置描述，减少了因信息不完整或歧义造成的误解和错误。

- 提高了产品的可制造性和可检测性，使得制造和测量过程更加简便和精确。

- 降低了设计、制造和质量控制中的成本和风险，提高了产品的质量和市场竞争力。

6. GDT标准在机械设计中的应用在机械设计中，GDT标准广泛应用于以下方面：- 零部件设计：通过使用符号和标记，描述零部件之间的连接、间隙和定位要求。

- 装配设计：通过定义组装要素之间的公差和位置关系，确保装配精度和互换性。

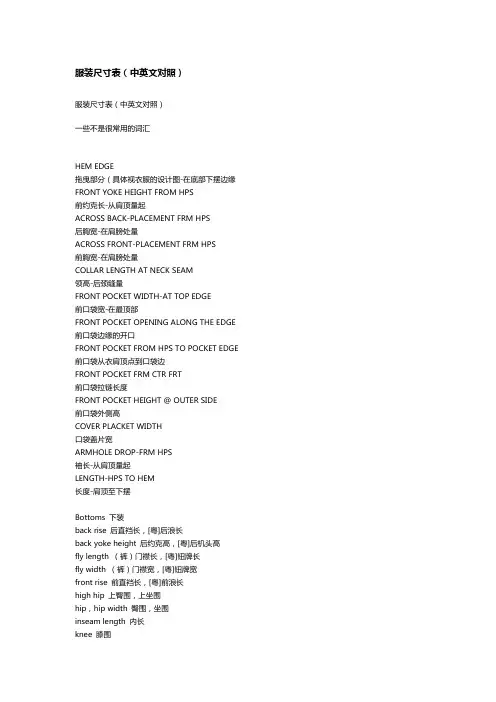

服装尺寸术语中英对照
