张弛振荡器

式中， 上的结电容， 式中，CjQ 变容二极管在静态工作点 Q 上的结电容，x 为归 一化的调制信号电压 其值恒小于 。 的调制信号电压， 一化的调制信号电压，其值恒小于 1。 将 Cj 代入 ωosc ≈ ω0 =
1 LCj
中，得
n 1 (1 + x)n ωosc ≈ ω0 = - - ) = = ωc (1 + x) 2 (5-2-10) LCj LCjQ 1 式中， 的振荡(载波)角频率， 式中，ωc = 为 vΩ = 0 的振荡(载波)角频率，与 VQ 有 LCjQ 关。
n 1 (1 + x)n ωosc ≈ ω0 = - - ) = = ωc (1 + x) 2 (5-2-10) LCj LCjQ 式(5-2-10)为归一化调频特性曲线方程，反映了振荡角频率 - - ) 归一化调频特性曲线方程， ωosc 随 x(即 vΩ )变化的关系式。 变化的关系式。 (
归一化调频特性曲线： ② 归一化调频特性曲线： 不同， 指数 n 不同，∆f / fc 随 x 变 化的曲线。 化的曲线。 变化的曲线如 ∆f / fc 随 x 变化的曲线如 可见， 图 5-2-4 所示 ，可见，除 n - = 2 外，调频特性曲线均为非 线性曲线。 线性曲线。
2．调频灵敏度 ． (1)定义 ) 原点上的斜率
d(∆f ) SF = dv v
=0
越大， 单位为 Hz/V， SF 越大，调制信号 ， 对瞬时频率的控制能力就越强。 对瞬时频率的控制能力就越强。 (2)要求 ) 波形如图 - 当 vΩ(t) = VΩmcosΩ t 时，画出的 ∆f(t) 波形如图 5-2-2 所 图中， 即为调频信号的最大频偏。 示。图中，∆fm 即为调频信号的最大频偏。

比较器张弛振荡器原理引言比较器张弛振荡器是一种基于比较器的电子振荡器，常用于产生稳定的方波信号。

本文将介绍比较器张弛振荡器的原理及工作过程。

一、比较器简介比较器是一种电子元件，用于将输入信号与参考电压进行比较，并输出高低电平信号。

常见的比较器有运算放大器、集成比较器等。

比较器具有高增益、高速度和低功耗等特点，常用于电子系统中的电压比较、开关控制等应用。

二、张弛振荡器的基本原理比较器张弛振荡器是一种以比较器为核心的振荡器电路。

它利用比较器的正反馈特性，将比较器输出与输入进行反馈，产生自激振荡。

1. 工作原理比较器张弛振荡器的基本原理是通过正反馈来实现自激振荡。

具体来说，当比较器的输入电压超过参考电压时，比较器的输出电平将翻转，导致反馈电压也发生改变。

当反馈电压超过比较器的参考电压时，比较器的输出将再次翻转，形成一个循环，从而产生振荡输出。

2. 关键元件比较器张弛振荡器的关键元件包括比较器、正反馈网络和RC电路。

其中，比较器负责将输入电压与参考电压进行比较，正反馈网络用于提供反馈电压，RC电路则用于控制振荡频率。

三、比较器张弛振荡器的工作过程比较器张弛振荡器的工作过程可以分为充电和放电两个阶段。

1. 充电阶段在充电阶段，RC电路开始充电，同时反馈电压逐渐增加。

当反馈电压超过比较器的参考电压时，比较器的输出电平发生翻转，进入放电阶段。

2. 放电阶段在放电阶段，RC电路开始放电，反馈电压逐渐减小。

当反馈电压低于比较器的参考电压时，比较器的输出再次翻转，进入充电阶段。

通过不断交替的充电和放电过程，比较器张弛振荡器可以产生稳定的方波输出信号。

四、应用领域比较器张弛振荡器在电子系统中有广泛的应用。

例如，可以用于产生稳定的时钟信号，用于数字电路同步；也可以用于产生频率可调的信号，用于音频合成器、频率计等。

五、总结比较器张弛振荡器是一种基于比较器的电子振荡器，通过正反馈机制实现自激振荡。

它可以产生稳定的方波输出信号，广泛应用于电子系统中。

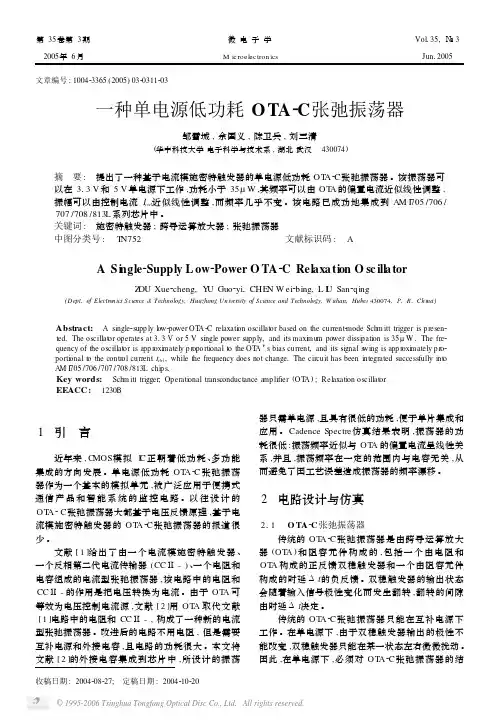

文章编号:100423365(2005)0320311203一种单电源低功耗O TA2C张弛振荡器邹雪城,余国义,陈卫兵,刘三清(华中科技大学电子科学与技术系,湖北武汉　430074)摘　要:　提出了一种基于电流模施密特触发器的单电源低功耗OT A2C张弛振荡器。

该振荡器可以在313V和5V单电源下工作,功耗小于35μW,其频率可以由OT A的偏置电流近似线性调整,振幅可以由控制电流Ictrl近似线性调整,而频率几乎不变。

该电路已成功地集成到AM I705/706/ 707/708/813L系列芯片中。

关键词:　施密特触发器;跨导运算放大器;张弛振荡器中图分类号:　T N752文献标识码:　AA S i n gle2Supply L ow2Power O TA2C Rel axa ti on O sc ill a torZ OU Xue2cheng,Y U Guo2yi,CHE N W ei2bing,L I U San2qing(D ept1of Electronics Science&Technology,Huazhong U niversity of Science and Technology,W uhan,Hubei430074,P1R1China)Abstract:　A single2supp ly l ow2power OT A2C relaxati on oscillat or based on the current2mode Sch m itt trigger is p resen2 ted1The oscillat or operates at313V or5V single power supp ly,and its maxi m u m power dissi pati on is35μW1The fre2quency of the oscillat or is app r oxi m ately p r oporti onal t o the OT A’s bias current,and its signal s wing is app r oxi m ately p r o2porti onal t o the contr ol current Ictrl,while the frequency does not change1The circuit has been integrated successfully int o AM I705/706/707/708/813L chi p s1Key words:　Sch m itt trigger;Operati onal transconductance a mp lifier(OT A);Relaxati on oscillat orEEACC:　1230B1　引　言近年来,C MOS模拟I C正朝着低功耗、多功能集成的方向发展。

cr型张弛振荡器电阻-电容-概述说明以及解释1. 引言1.1 概述CR型张弛振荡器是一种常见的电路结构，它由一个电容器和一个电阻器组成。

在电路中，电容器会逐渐充电或放电，而电阻器起到控制电容器充放电速率的作用。

通过调节电阻器的阻值，我们可以控制振荡器的频率。

本文将着重介绍CR型张弛振荡器的原理及其在实际应用中的作用。

在正文部分，我们将详细讨论电阻和电容对振荡器工作的影响，以及振荡器的工作原理。

通过阐述这些内容，我们希望读者对CR型张弛振荡器有一个更深入的了解。

本文的目的是使读者了解CR型张弛振荡器的基本原理，以及电阻和电容在该电路中的重要作用。

我们将讨论振荡器的工作方式，并探讨一些相关的应用领域。

最后，我们将总结文章并对CR型张弛振荡器的未来发展进行展望。

在展望部分，我们将探讨该振荡器的潜在改进和扩展应用，以及可能遇到的挑战。

我们希望通过这篇文章，读者能够对CR型张弛振荡器有一个全面的了解，并对其在电路设计和相关领域中的应用有一定的启发。

总之，本文将介绍CR型张弛振荡器的原理和作用，并对其未来发展进行展望。

通过阅读本文，读者将对该振荡器的工作原理有一个更深入的了解，并能够在实际应用中灵活运用。

希望本文能为读者提供有价值的信息和启示。

文章结构部分的内容如下：1.2 文章结构本篇长文主要介绍了CR型张弛振荡器以及电阻-电容在其中的作用。

文章按照以下内容结构进行展开：第一部分是引言，其中包括对整篇文章的概述，简要介绍了CR型张弛振荡器的背景和基本概念，阐明了本文的研究意义和目的。

第二部分为正文，主要分为三个小节。

首先介绍了CR型张弛振荡器的基本原理和结构，包括其中的电路组成和工作原理，以及常见的电阻-电容的配置方式。

接着，详细探讨了电阻-电容在CR型张弛振荡器中的作用。

通过分析电阻和电容在电路中的相互作用，解释了它们对振荡器性能的影响，以及通过调节电阻和电容参数来实现振荡频率的调整等。

最后，阐述了振荡器的工作原理，包括振荡器中电阻-电容的充放电过程和信号放大机制等。
