硬密封固定球阀资料

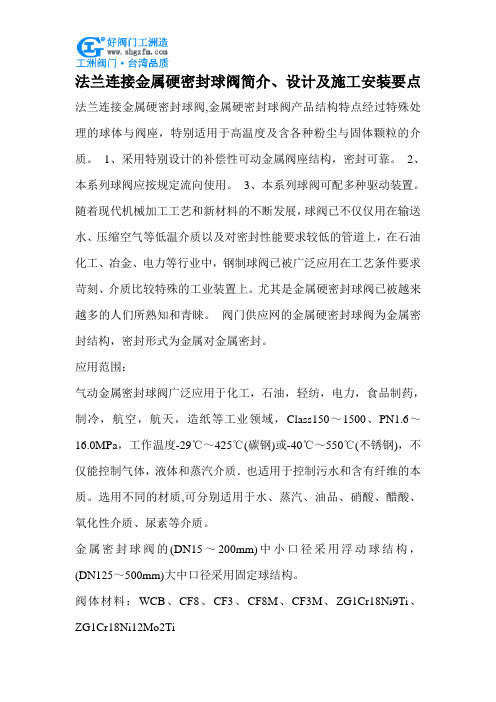

法兰连接金属硬密封球阀简介、设计及施工安装要点法兰连接金属硬密封球阀,金属硬密封球阀产品结构特点经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。

1、采用特别设计的补偿性可动金属阀座结构，密封可靠。

2、本系列球阀应按规定流向使用。

3、本系列球阀可配多种驱动装置。

随着现代机械加工工艺和新材料的不断发展，球阀已不仅仅用在输送水、压缩空气等低温介质以及对密封性能要求较低的管道上，在石油化工、冶金、电力等行业中，钢制球阀已被广泛应用在工艺条件要求苛刻、介质比较特殊的工业装置上。

尤其是金属硬密封球阀已被越来越多的人们所熟知和青睐。

阀门供应网的金属硬密封球阀为金属密封结构，密封形式为金属对金属密封。

应用范围：气动金属密封球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，Class150～1500、PN1.6～16.0MPa，工作温度-29℃～425℃(碳钢)或-40℃～550℃(不锈钢)，不仅能控制气体，液体和蒸汽介质．也适用于控制污水和含有纤维的本质。

选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等介质。

金属密封球阀的(DN15～200mm)中小口径采用浮动球结构，(DN125～500mm)大中口径采用固定球结构。

阀体材料：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti连接形式：法兰、焊接驱动方式：手动、蜗轮蜗杆传动、气动、电动结构特点：1、流体阻力小、球阀是所有阀门中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

一、摘要球阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金等许多领域中得到极为广泛地应用。

而在目前市场上已知的球阀技术中，其密封材料大多为橡胶、聚四氟乙烯等。

由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

金属硬密封球阀采用了特殊的表面硬化处理，彻底的解决了这些问题，并且使得阀门在恶劣工况下的易于磨损、频繁更换的问题耶得到了解决。

. p1 `7 K. W, f5 I8 F2 @' n二、相关术语1. 相关术语洛氏硬度：洛氏硬度没有单位，是一个无纲量的力学性能指标，其最常用的硬度标尺有A、B、C三种，通常记作HRA、HRB、HRC，其表示方法为硬度数据+硬度符号，如50HRC。

碳化钨：有金属光泽，硬度与金刚石相近，为电、热的良好导体。

熔点2870℃, 沸点6000℃，相对密度15.63(18℃)。

碳化钨不溶于水、盐酸和硫酸，易溶于硝酸－氢氟酸的混合酸中。

纯的碳化钨易碎，若掺入少量钛、钴等金属，就能减少脆性。

其硬度HRC 68~72，耐高温为430℃。

镍基合金：镍基合金是指在650～1000℃高温下有较高的强度与一定的抗氧化腐蚀能力等综合性能的一类合金。

按照主要主要性能又细分为镍基耐热合金，镍基耐蚀合金，镍基耐磨合金，镍基精密合金与镍基形状记忆合金等，其硬度HRC 52~55，耐高温为800℃。

钴基合金：是一种能耐各种类型磨损和腐蚀以及高温氧化的硬质合金，其硬度HRC 40~50，耐高温为650℃。

2. 不常用学术名词% r4 o6 g' r1 O1 w" Q1 E2 n4 v/ A3. 其它抽象概念三、金属硬密封球阀在煤化工行业的应用石油资源紧缺是一个影响中国发展的大问题，但中国的煤炭资源非常丰富，因此，采用煤化工产品代替石油产品在中国得到了迅速的发展，大量的煤化工项目以及煤制油项目正在我国兴建。

煤化工及煤制油项目首先要进行煤气化，煤气化是将煤、焦炭等固体燃料，在高温下与气化剂反应，转化为气体产物和少量残渣的过程。

api6d硬密封球阀泄漏等级标准摘要：1.API6D硬密封球阀概述2.硬密封球阀的泄漏等级标准3.泄漏等级标准在API6D硬密封球阀中的应用4.影响泄漏量的因素5.确保低泄漏率的方法6.总结正文：API6D硬密封球阀是一种高品质的阀门，广泛应用于石油、天然气、化工等领域。

它具有出色的密封性能和可靠的安全性能，因此在高压、高温、高腐蚀等苛刻工况下得到了广泛应用。

本文将详细介绍API6D硬密封球阀的泄漏等级标准，以及如何确保低泄漏率。

一、API6D硬密封球阀概述API6D硬密封球阀是一款遵循美国石油学会API 6D标准设计的阀门，具有高性能、高可靠性、长寿命等特点。

其主要特点是金属硬密封，可以实现零泄漏，适用于各种严苛的工况。

二、硬密封球阀的泄漏等级标准硬密封球阀的泄漏等级标准主要参考了ASME B16.34和API 6D等相关标准。

根据这些标准，硬密封球阀的泄漏等级分为以下几类：1.零泄漏：阀门在规定的试验压力下，无气体或液体泄漏。

2.微泄漏：阀门在规定的试验压力下，泄漏率低于10^-5斯托/秒（STP）。

3.低泄漏：阀门在规定的试验压力下，泄漏率低于10^-3斯托/秒（STP）。

4.中泄漏：阀门在规定的试验压力下，泄漏率低于10^-2斯托/秒（STP）。

5.高泄漏：阀门在规定的试验压力下，泄漏率高于10^-2斯托/秒（STP）。

三、泄漏等级标准在API6D硬密封球阀中的应用在API6D硬密封球阀的设计和制造过程中，遵循泄漏等级标准是非常重要的。

通过对阀门密封结构、阀杆密封、驱动装置等方面的优化，可以有效降低泄漏率，确保阀门的安全性能和使用寿命。

四、影响泄漏量的因素1.阀门设计：包括阀门结构、密封材料、阀杆密封等。

2.工况条件：如压力、温度、介质特性等。

3.驱动方式：手动、气动、电动等。

4.维护和保养：定期对阀门进行检查、清洁、更换密封件等。

五、确保低泄漏率的方法1.选择合适的阀门设计：根据实际工况选择适合的阀门结构、密封材料等。

硬密封球阀阀座加工工艺
硬密封球阀是一种由硬密封球阀阀座、阀杆、阀瓣、压紧圈和止回销等部件组成的球阀，它主要用于关断、调节和分级控制流体。

硬密封球阀优点是其结构简单、操作可靠。

与金属密封球阀相比，其开闭时间短、安装空间小、控制精度高等显著优势。

但由于硬密封球阀是由大量不同材料加工而成，其加工工艺复杂，也是硬密封球阀必须要求的限制因素。

因此，正确的硬密封球阀阀座加工工艺，对于保证硬密封球阀的正常使用和有效性性能，具有至关重要的作用。

高品质的硬密封球阀阀座加工工艺，主要包括以下三个方面：（1）阀座加工。

阀座的加工主要是用来阀座的制造，采用了最先进的CNC数控机床，并采用多段加工技术，进行精加工，以保证阀座的成型精度，提高阀座使用寿命。

（2）阀杆加工。

阀杆加工是采用精确的车床加工进行加工，确保阀杆外锥度、螺纹、侧面面积，从而确保正常工作时硬密封球阀的性能特性。

（3）阀瓣加工。

阀瓣加工工艺主要是采用凸轮床和平面磨床加工，有效的确保阀瓣的表面平整度，以提高其磨损性能。

硬密封球阀阀座加工工艺的优势，主要在于它可以减少加工过程中材料塑性变形，提高产品加工精度，改善产品结构及使用寿命，减少制造成本，缩短物料周转时间，并实现轮换利用，从而使产品质量得以提高。

总之，硬密封球阀的阀座加工工艺的正确实施，无疑是保证硬密
封球阀的正常使用和有效性能的关键，也是硬密封球阀的成功实施的基础。

因此，在进行硬密封球阀的加工时，必须正确实施各个环节的工艺，并确保达到加工要求，使其达到最佳状态。

金属硬密封球阀产品简介：Q41H金属硬密封浮动球阀解决了防密封表面粘带和高温卡阻的现象，采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合。

球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封圈之间有合适的硬度差，因此适合固体颗粒和磨料介质。

由于密封填料方面采用柔性石墨，金属缠绕式垫片，能用于高温、高压工况，并具有耐火烧功能。

金属硬密封球阀工作原理：Q41H金属硬密封浮动球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，最高可达HRC74以上。

密封面材料耐温可达540℃,最高可达980℃。

材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。

金属硬密封球阀能够适用于绝大多数的苛刻工况条件。

金属硬密封球阀产品特点：1、本身具有防火防静电功能。

2、手柄与阀杆采用扁方型连接。

也可根据需要加锁定结构，防止误操作。

3、采用下装式阀杆、设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

4、阀座采用圆柱形弹簧加截的金属硬密封结构，能适应于较高温度及各种粉尘与固体颗粒介质。

金属硬密封球阀主要零部件：主要零件阀体WCB ZG1Cr18Ni9TiCF8(304)CF3(304L)ZG1Cr18NT12Mo2TiCF8(316)CF3M(316L)球体、阀杆2Cr131Cr18Ni9Ti OCr18Ni9(304)00Cr19Ni11(304L)1Cr18Ni12Mo2Ti0CR17Ni12Mo2(316)00Cr17Ni14Mo2(316L)密封圈特种硬化材料填料、垫圈柔性石墨环柔性石墨缠绕垫适用工况适用介质高温的或含有颗粒等介质适用温度-28-400℃-28-500℃应用规范设计制造按GB122237-89API6D JPI7S-48法兰迟寸按JB79-59、GB9113、HG20592-97ANSI B16.5JIS B2212-2214金属硬密封球阀主要零件：序号材料标准零件名称材料牌号碳钢不锈钢GB ASTM GB ASTM01阀体WCB A216-WCB ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8/CF8M/CF3/CF3M02阀盖WCB A216-WCB ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8/CF8M/CF3/CF3M03双头螺柱35CrMoA A193-B71Cr17Ni2A193-B8M 04螺母45A194-2H0Cr18Ni A194-8M 05垫圈金属夹石墨06球体2Cr13渗氮A276-410渗氮1Cr18Ni9Ti1Cr18Ni12Mo2Ti渗氮F304/F316/F304L/F316L渗氮07阀座2Cr13渗氮A276-410渗氮1Cr18Ni9Ti1Cr18Ni12Mo2Ti渗氮F304/F316/F304L/F316L渗氮08阀座支承圈2Cr13A276-4101Cr18Ni9Ti1Cr18Ni12Mo2TiF304/F316/F304L/F316L09阀座弹簧17-7PH17-7PH17-7PH17-7PH 10阀座密封圈石墨11阀杆2Cr13A276-4101Cr18Ni9Ti1Cr18Ni12Mo2TiF304/F316/F304L/F316L12止推轴承金属夹PTFE 1,3阀杆填料石墨14填料压环2Cr13A276-4101Cr18Ni9Ti1Cr18Ni12Mo2TiF304/F316/F304L/F316L15填料压盖WCB A216-WCB ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8/CF8M/CF3/CF3M16螺钉35CrMoA A193-B71Cr17Ni2A193-B8M 17定位板2Cr13A276-4101Cr18Ni9Ti304金属硬密封球阀结构图：金属硬密封球阀主要连接尺寸: 1.6MPa型号公称通径Dn(mm)尺寸(mm)L D Dl D2B-f Z-φd H DOQ41H-16P 1513096864614-24-1460108 20140105756514-24-1464120 25150165856516-24-1490165 321651*********-24-18105180 401801461108518-34-1815024O 5020016012610018-34-18190240 6522018014512018-34-18195320 8026019516013520-38-18216360 10028021618016520-38-18260400 12532024621018622-38-18280500 1503602802lO2102l-38-23320600 20040033529526526-312-23370800 2504504063553203O-3312-252.5MPa型号公称通径Dn(mm)尺寸(mm)L D Dl D2B-f Z-φd H DoQ41H-25P 1513095654514-24-1460108 2014O105755514-24-1464120 2515011585B516-2l-1490165 321651*********-24-18106180 4O1801461108518-34-1816024O5020016012610020-34-182052706522018014512022-38-182153608026019516013622-38-182304OO10028023019016524-38-23270500125S2027022018828-38-2630060015036030026021830-38-2634090020040036031027834-312-264OO110026045742537033236-312-304.0MPa型号公称通径Dn(mm)尺寸(mm)L D D1D2B-f B-f Z-φd HQ41H-40P151309666464016-24-1480 2014010575655l16--24-1466 2515011685655816-24-1490 32180135100786618_S4-18105 40200145110857620-34-18170 502201601251008820-34-18230 65260180146120IIO22-38-18250 8028019516013512l22-38-18250 10032023019016015024-38-23296 12540027022018817628-38-25330 15040030025021820430-38-26376 20045737632028226038-312-30440 25053344638534631342-312-3l。

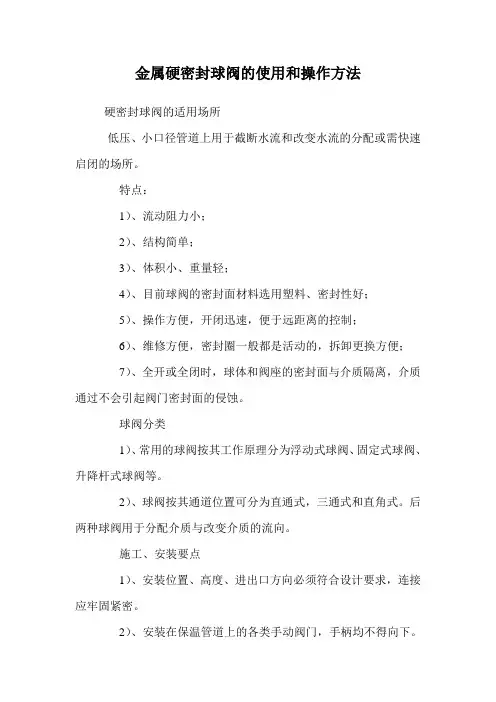

金属硬密封球阀的使用和操作方法硬密封球阀的适用场所低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所。

特点：1）、流动阻力小；2）、结构简单；3）、体积小、重量轻；4）、目前球阀的密封面材料选用塑料、密封性好；5）、操作方便，开闭迅速，便于远距离的控制；6）、维修方便，密封圈一般都是活动的，拆卸更换方便；7）、全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。

球阀分类1）、常用的球阀按其工作原理分为浮动式球阀、固定式球阀、升降杆式球阀等。

2）、球阀按其通道位置可分为直通式，三通式和直角式。

后两种球阀用于分配介质与改变介质的流向。

施工、安装要点1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。

对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。

强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。

严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

4）、阀法兰与管线法兰间按管路设计要求装上密封垫。

5）、带传动机构的球阀，按产品使用说明书的规定安装。

6、执行标准1）、产品标准《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89《铁制和铜制球阀》GB/T 15185-1994《钢制阀门一般要求》GB/T 12224-2005《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219-19982）、工程标准《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《通风与空调工程施工质量验收规范》GB 50243-20使用方法1、安装操作阀门前须确认管道内部和阀体通道是否已清理干净。

SJV 金属密封球阀简介慎江阀门有限公司金属密封球阀设计标准BS 5351 石油、石化及相关工业用钢制球阀ASME B16.34 法兰、螺纹和焊接端阀门ASME B16.10 阀门的面至面和端至端尺寸ASME B16.5 管线法兰和法兰管件ASME B16.11 承插焊和螺纹锻钢管件ASME B16.25 对焊焊接端部API 6D 管线阀门API 598 阀门的检测和试验金属密封球阀特点：1.适用范围广表面硬化处理的球体、阀座可适用于诸如煤粉、泥浆、纸浆以及其它具有腐蚀性介质的场合。

2.适用的温度范围宽不同的材质组合用于不同的温度，最高可以达到500℃。

3.适用粉体介质设计独特的固定球式单向粉体球阀和双偏心硬密封球阀适用于含粉类的介质。

金属密封球阀特点：4高的密封性能：金属密封球阀能达到ANSI B16.104 CLASSV级密封。

5可靠的操作性能：安装在阀座上的弹簧在低压下推动球体与阀座紧密接触，保证低压情况下的可靠密封。

高压下弹簧与流体压力一起保证球体与阀座的紧密结接触从而实现高压下的可靠密封。

6安全的防火性能金属阀座与柔性石墨组成的密封副，确保防火安全。

双偏心硬密封球阀双偏心硬密封球阀双偏心硬密封球阀特点•开启时密封付脱离，能消除接触面的磨损。

•体腔内介质堆积不会影响球体作旋转运动。

•球体通道口在旋转过程中能清除介质的堵塞和结焦。

•采用双偏心结构，可达到良好的密封。

•单向密封可减小启闭操作扭矩。

•阀体连接面密封有凹槽保护，确保无外泄漏。

•阀杆填料压紧采用分体结构，保证填料均匀受力。

对开两片式带柄球球阀（双向密封）对开两片式带柄球球阀（双向密封）对开两片式带柄球球阀（单向密封）浮动球金属密封球阀固定球金属密封球阀金属密封球阀结构特点能指示开/关并防止误安装的手柄有防止误操作的锁定机构ISO5211的接盘设计，方便装自动化装置防喷（防吹出）阀杆防静电设计阀体直接接触结构耐磨、耐冲刷的密封付设计喷焊和喷涂的区别•喷焊是把合金粉末喷熔到工件基体表面，经重熔后使喷焊层与工件基体焊合在一起，它为“冶金结合”，法向抗拉结合强度有400Mpa，和焊接强度相似。

硬密封球阀的特性与优势介绍球阀在按照密封性来分类就主要分为硬密封与软密封二种，硬密封球阀在密封性上是否的独特采用三偏心独特设计使密封面之间无摩擦传动,延长了阀门使用寿命，使用在各种的工况中。

由阀体、阀板、密封圈、传动机构等主要部件组成。

其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使球阀在运行工作时，减少其扭矩力，达到省力，节能之功能。

从而确保整体的抗腐蚀，耐高温，抗靡损的可靠性。

硬密封球阀经过特殊处理的球体与阀座，特别适用于各种较高温度及含各种粉尘与固体颗粒的介质。

密封球阀采用特别设计的补偿性可动金属阀座结构，密封可靠，应按规定流向使用，可配多种驱动装置。

连续结构多样化:对夹、法兰、对焊；由扭矩产生弹性密封；便于安装；更换零件材质可适用于各种介质,并可进行衬里防腐；巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏；1、结构简单、体积小、重量轻。

2、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

3、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

4、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

5、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

6、流体阻力小，其阻力系数与同长度的管段相等。

7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

从上面大家介绍来看硬密封球阀的优势明显，是大家的球阀上选择的一个优势产品，值得拥有。

球益多年的的球阀生产制造经验，在球阀的生产研发上有着绝对的能力，对我们的球阀有意想欢迎致电我们或者前来公司洽谈合作。

更多知识：硬密封球阀/xinwenzhongxin/chanpinzhishi/107.html。

硬密封固定球阀结构及工作原理一. 概述流体的最佳运输方式是管线运输。

硬密封球阀相对于软密封球阀除了具有流体阻力小、开关迅速方便、密封性好、寿命长、可靠性高、易于配电动、气动装置等特点外，还可适应更宽范围的温度和流体介质领域，因此被广泛应用在管线运输当中。

硬密封球阀的球体和阀座均是用金属材料制造，金属与金属材料组成的密封副，通常被称为硬密封。

二.用途硬密封球阀主要用于石油、天然气以及化学工业的管路中，相对于软密封球阀，硬密封球阀主要用在以下两种工况：①高温场合（石墨填料密封结构）；②常温，但是管路中为粉末或颗粒状介质（O形圈密封结构）。

三.硬密封固定球阀工作原理和结构说明1．工作原理借助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，使它旋转90度，球体的通孔则与阀体通道中心线重合或垂直，使球阀完成开关的动作。

顺时针关闭，逆时针开启。

2．结构说明硬密封球阀的设计规范执行API 6D。

主要由阀体、阀座、球体、阀杆和驱动装置组成。

分两种结构：填料密封和O形圈密封。

（见图一）填料密封（高温场合）O形圈密封（常温场合）图一硬密封固定球阀的结构①＞100℃的场合，使用填料密封结构。

球体与阀座采用硬密封。

阀座静压面与阀杆处均采用石墨填料密封。

取消阀杆与压盖法兰之间、球体与支撑板之间的推力垫。

压盖法兰与支撑板渗氮。

（该结构不受使用温度的限制，一般可使用到500℃左右）；②≤100℃的场合，使用O形圈密封结构。

与常规固定球阀结构大体相同（阀座与阀杆处需要有注油装置），阀座静压面与阀杆处均采用O形圈密封，只是球体与阀座处采用硬密封。

阀杆与压盖法兰之间、支撑板与球体之间用纯PTFE推力垫。

下面对填料密封的硬密封固定球阀的结构做一下具体介绍：（1）密封结构采用弹性阀座，沿阀门通道横截面圆周布置一组弹簧，始终保持阀座压紧球体而达到预紧状态。

阀座当其流体压力很底时，借弹簧的推力；而当流体压力较高时，借助流体压力在阀座上所产生的不平衡力保证密封。

硬密封固定球阀资料一. 概述流体的最佳运输方式是管线运输。

硬密封球阀相对于软密封球阀除了具有流体阻力小、开关迅速方便、密封性好、寿命长、可靠性高、易于配电动、气动装置等特点外，还可适应更宽范围的温度和流体介质领域，因此被广泛应用在管线运输当中。

硬密封球阀的球体和阀座均是用金属材料制造，金属与金属材料组成的密封副，通常被称为硬密封。

二.用途硬密封球阀主要用于石油、天然气以及化学工业的管路中，相对于软密封球阀，硬密封球阀主要用在以下两种工况：①高温场合（石墨填料密封结构）；②常温，但是管路中为粉末或颗粒状介质（O形圈密封结构）。

三.硬密封固定球阀工作原理和结构说明1．工作原理借助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，使它旋转90度，球体的通孔则与阀体通道中心线重合或垂直，使球阀完成开关的动作。

顺时针关闭，逆时针开启。

2．结构说明硬密封球阀的设计规范执行API 6D。

主要由阀体、阀座、球体、阀杆和驱动装置组成。

分两种结构：填料密封和O形圈密封。

（见图一）填料密封（高温场合）O形圈密封（常温场合）图一硬密封固定球阀的结构①＞100℃的场合，使用填料密封结构。

球体与阀座采用硬密封。

阀座静压面与阀杆处均采用石墨填料密封。

取消阀杆与压盖法兰之间、球体与支撑板之间的推力垫。

压盖法兰与支撑板渗氮。

（该结构不受使用温度的限制，一般可使用到500℃左右）；②≤100℃的场合，使用O形圈密封结构。

与常规固定球阀结构大体相同（阀座与阀杆处需要有注油装置），阀座静压面与阀杆处均采用O形圈密封，只是球体与阀座处采用硬密封。

阀杆与压盖法兰之间、支撑板与球体之间用纯PTFE推力垫。

下面对填料密封的硬密封固定球阀的结构做一下具体介绍：（1）密封结构采用弹性阀座，沿阀门通道横截面圆周布置一组弹簧，始终保持阀座压紧球体而达到预紧状态。

阀座当其流体压力很底时，借弹簧的推力；而当流体压力较高时，借助流体压力在阀座上所产生的不平衡力保证密封。

固定式硬密封球阀的作用1.硬密封球阀的基本概念硬密封球阀是球阀的一种，其主要特点是阀座和球体之间采用硬质材料作为密封剂，通常使用的材料有陶瓷，碳化硅等，具有耐腐蚀，耐磨损，长寿命等优点。

2.硬密封球阀的结构特点硬密封球阀主要由球体、阀座、填料、密封效应调整装置等部件组成，具有结构简单，密封可靠，使用寿命长等特点。

通常采用固定式结构，即导向方式为“上压下拉”，使密封性更加稳定可靠。

3.硬密封球阀的应用领域硬密封球阀适用于高温、高压、强腐蚀介质等场合，如石油化工、冶金、电力、制药等行业。

对于对密封性要求较高的场合，硬密封球阀也是一个不错的选择。

4.硬密封球阀的优点硬密封球阀的主要优点包括：（1）密封性能好：采用硬材料作为密封剂，具有较高的密封性能，可以满足高压、高温、强腐蚀介质的使用要求。

（2）结构简单：硬密封球阀结构简单，易于制造和维护。

（3）使用寿命长：硬密封球阀材料耐磨损，使用寿命长。

（4）通用性好：硬密封球阀适用于不同介质和工况的场合，具有通用性。

5.硬密封球阀的不足硬密封球阀虽然具有较高的密封性能和使用寿命，但仍存在一些缺点，如：（1）价格较高：硬密封球阀的制造成本较高，价格也较贵。

（2）不适用于低温：硬密封球阀的密封材料不耐低温，不适用于低温介质。

（3）易受外力影响：硬密封球阀采用固定式结构，容易受外力影响而产生破裂等事故。

6.硬密封球阀在行业中的应用硬密封球阀在石油化工、冶金、电力、制药等工业中得到广泛应用。

例如在石油化工领域，硬密封球阀主要用于高温高压、强腐蚀介质的控制。

在制药行业中，由于药品的卫生要求较高，硬密封球阀的较高密封性也越来越受到关注。

总之，硬密封球阀是一种密封性好，使用寿命长的阀门，适用于各种介质和工况。

随着技术的进步和应用领域的不断扩大，硬密封球阀有望在更广泛的场合得到应用。

美标金属硬密封球阀介绍：美标金属硬密封球阀具有流阻小、启闭速度快和操作简单等特点,因此使用非常广泛,如石油、化工、电站和石油、天燃气长输管线等。

球阀的密封是通过在球体和阀座之间预先设定的预紧力加上流体压力在阀座密封面上引起的作用力形成的,一般球阀的预紧力采用在阀座与阀体配合部位之间设置弹性元件,如碟形弹簧和柱状弹簧等来形成。

球阀在启闭过程中,预紧力始终作用在密封副的表面上,致使球阀的启闭力矩大于其他类型阀门。

同时预紧力也加大了密封件的磨损,影响了球阀的使用寿命。

为了克服上述缺点,在球体与阀座之间设计了螺旋传动机构。

美标金属硬密封球阀的优点：美标金属硬密封球阀的密封特点主要是采用四氟密封,其优点是适用温度范围广,各种金属的热膨胀系数相差不大,只要选用得当,可以达到基本一致,有利于协调温差变形。

缺点是材料硬度高,达到密封所必须的比压高,即使采用预紧力达到密封,但因密封比压大,阀座和球体之间的磨损也很大,而且由于金属密封面摩擦系数较大,导致球阀的启闭力矩较大。

因此,高温球阀大多采用弹性密封副,其性能可靠,弹性补偿能力强,适用温度范围广,并对浮动球球阀和固定球球阀都适用。

美标金属硬密封球阀产品性能规范：公称压力（PN） 1.6 2.5 4.0 6.4壳体试验压力 2.4 3.8 6.09.6密封试验（液） 1.825.8 4.47.0密封试验（气）0.5~0.7适用介质 C P R水、油品、蒸汽硝酸类醋酸类适用温度≤200美标金属硬密封球阀主要堆零件材料：名称WCB类CF8类CF3类CF8M类CF3M类阀体左体A216-WCB A315-CFB A35-CF3A351-CF8M A351-CF3M B2-B8A105-1025A182-F304L A182-F304L A132-F316A182-F316L球体B8以上A216-WCB A351-CF8M A351-CF3A351-CF8M A351-CF3M 阀杆A182-F6a A182-F304A182-F304L A182-F336A182-F316L 阀座-PTFE/增强PTFE/NYLIN阀座支承圈A105-1025A182-F304A182-F304L A182-F316A182-F316L 弹簧-3yc-7/17-49HO型圈NBR氟橡胶螺柱A193-B7A193-B8螺母A194-2H A194-8美标金属硬密封球阀150Lb外形尺寸和连尺寸：公称通径单位L D T G C n-Φd W H in mm㎜10889123560.54-15115721/2″15in 4.25 3.50.47 1.38 2.384-0.59 4.5328.3㎜117981243704-15115763/4″20in 4.61 3.860.472 3.134-0.59 5.9 3.62㎜127108125179.54-1515092 1″25in5 4.250.472 3.134-0.59 5.9 3.62㎜16512714.37389.54-16200123 1-1/2″40in 6.550.56 2.88 3.884-0.627.87 4.84㎜17815215.992120.54-19200132 2″50in7 6.000.625 3.62 4.754-0.757.87 5.20㎜19017817.5105139.54-19320164 2-1/2″65in7.570.69 1.12 5.504-0.7512.6 6.45㎜20319019.1127152.44-19320173 3″80in87.500.75564-0.7512.68.6㎜22922923.9157190.54-19450210 4″100in990.94 6.197.54-0.7517.728.26㎜39427926216241.58-228000288 6″150in15.510.98 1.028.59.508-0.8831.5 1.34㎜45734329270298.58-221120374 8″200in18.0013.50 1.1210.6211.758-0.8844.1014, .72㎜5334063132436212-251420366 10″250in20.9816 1.212.7514.7512-155.1214.40㎜6104833238143212-251420412 12″300in2419 1.26151712-155.1216.22美标金属硬密封球阀300Lb外形尺寸和连接尺寸：公称通径单位L D T G C n-Φd W H in mm㎜14095153566.54-15115721/2″15in 5.51 3.740.59 1.38 2.624-0.59 4.5328.3㎜152117164382.54-19115763/4″20in 5.98 4.610.62 1.69 3.254-0.75 4.5329.9㎜1651241851894-1915092 1″25in 6.5 4.90.712 3.54-0.75 5.9 3.62㎜19015620.773114.54-22200123 1-1/2″40in7.5 6.120.81 2.88 4.514-0.887.87 4.84㎜21616522.3921278-19200132 2″50in8.5 6.50.88 3.6258-0.757.87 5.20㎜24119025.41051498-22320164 2-1/2″65in9.57.51 4.12 5.878-0.8812.6 6.45㎜28321028.5127168.58-22320173 3″80in11.258.2510125 6.628-0.8812.6 6.8㎜30525431.81572008-22450210 4″100in1210 1.25 6.197.888-0.8817.728.26㎜40331836.621627012-221120336 6″150in15.87512.5 1.448.510.6212-0.8844.1013.23㎜5023814227033012-251420385 8″200in19.761516.510.6212.9912-155.1215.16㎜56844448324387.516-291420370 10″250in22.3617.50 1.8912.7515.2516-1.1255.1214.56。

球阀>>高压球阀>>金属硬密封球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

铸钢硬密封球阀参数表摘要：一、铸钢硬密封球阀简介1.铸钢硬密封球阀的定义2.铸钢硬密封球阀的特点二、铸钢硬密封球阀的参数1.公称通径2.压力范围3.温度范围4.材质5.连接方式6.阀体结构7.操作方式三、铸钢硬密封球阀的应用领域1.工业领域2.建筑领域3.石油化工领域4.水利领域四、铸钢硬密封球阀的维护与保养1.安装注意事项2.使用过程中的维护3.定期检查与更换正文：铸钢硬密封球阀是一种采用铸钢材料制造，具有硬密封结构的球阀。

它具有很高的密封性能和耐磨损性能，能够在各种恶劣工况下稳定工作。

以下是铸钢硬密封球阀的主要参数：一、铸钢硬密封球阀简介铸钢硬密封球阀是一种采用铸钢材料制造，具有硬密封结构的球阀。

它具有很高的密封性能和耐磨损性能，能够在各种恶劣工况下稳定工作。

广泛应用于工业、建筑、石油化工、水利等领域。

二、铸钢硬密封球阀的参数1.公称通径：铸钢硬密封球阀的公称通径包括DN15-DN1200等多种规格，以满足不同工况的需求。

2.压力范围：铸钢硬密封球阀的压力范围可达PN16-PN420，适用于各种压力工况。

3.温度范围：铸钢硬密封球阀的温度范围为-29℃-425℃，可在高温和低温环境下正常工作。

4.材质：铸钢硬密封球阀的主要材质为碳钢、不锈钢等，根据不同工况可选择合适的材质。

5.连接方式：铸钢硬密封球阀采用法兰连接，方便安装与维修。

6.阀体结构：铸钢硬密封球阀采用三片式结构，阀体与阀座间具有优良的密封性能。

7.操作方式：铸钢硬密封球阀采用手动、电动、气动等操作方式，满足不同场合的需求。

三、铸钢硬密封球阀的应用领域铸钢硬密封球阀广泛应用于工业、建筑、石油化工、水利等领域。

在工业生产中，它可用于控制各种流体介质的流通；在建筑领域，可用于供水、排水等方面；在石油化工领域，可用于石油、天然气、化工原料等的输送控制；在水利领域，可用于水电站、水厂等场合。

四、铸钢硬密封球阀的维护与保养1.安装注意事项：在安装过程中，应确保阀门与管道同心，避免因偏心导致阀门损坏。

硬密封球阀的结构和工作原理有什么特点？硬密封球阀的结构硬密封球阀是一种球体在球阀体内旋转实现开关的阀门，主要由以下部分组成：阀体硬密封球阀的阀体通常由铸造或锻造形成，这种阀体材料可以适应高温、高压及强腐蚀等恶劣工况。

阀体的内外表面通常都在进行喷涂或贴附防腐层以防止腐蚀。

球体硬密封球阀的球体是球阀的关键部分，通常由球体、阀芯和密封套组成。

球体外表面进行喷涂特殊的涂层，以增强耐磨性和耐腐蚀性，保持阀门的耐用性。

阀杆阀杆与球体相连，用于转动球体完成流体的开关。

阀杆在阀芯处与球体连接，同时在开关过程中也要承受球体的扭转力矩和流体的压力。

密封硬密封球阀的密封部分通常采用双向密封，包括阀杆端部的密封、球体与阀座的密封、以及球体周围的密封结构。

密封材料通常由不锈钢等高强度合金材料制成，具有较长的使用寿命。

硬密封球阀的工作原理硬密封球阀可以实现开关和调节流体的功能，它的主要工作原理是通过球体在球阀体内旋转来达到开关或调节流量的目的。

开关功能当流体进入阀门的一侧时，阀体内的球体会旋转，使口径与进口管道对齐，使流体通过；当需要关闭阀门时，球体再次旋转，使口径与球阀体对齐并切断流体的通道。

调节流量功能在球体旋转时，可以通过控制球体的旋转速度来调节流量，使流体在不同程度上通过球阀门的通道，实现流量调节。

硬密封球阀的特点硬密封球阀具有以下特点：1. 耐高温、高压、强腐蚀硬密封球阀的球体和阀座使用特殊材料，具有良好的耐高温、高压、强腐蚀的性能，能够适应各种恶劣的工况。

2. 密封性良好硬密封球阀采用双向密封结构，密封性良好，可以有效避免流体泄漏的问题。

3. 具有良好的调节性能硬密封球阀可以通过控制球体的旋转速度来实现流量的调节，其调节性能优良。

4. 结构简单、重量轻硬密封球阀的结构简单，重量轻，易于安装和维护，可以大大降低维护成本。

总之，硬密封球阀具有很多优点，它是众多工业阀门中的重要类型，广泛应用于石油、化工、电力、冶金、轻工等行业中的流体控制系统中。

大口径硬密封球阀的设计1 概述球阀由于具有启闭迅速、轻便、流体阻力小，结构简单、体积小、重量轻、密封可靠、维修方便等特点，因此被广泛应用于化工、石油、发电、原子能等各行业的管道上。

近年来，随着材料和制造技术的发展，中、小口径球阀已满足不了市场发展的需要。

本文探讨了一种适用于高温高压工况下的大口径硬密封固定球球阀的结构设计。

2分析球阀按其结构形式一般分为浮动球球阀和固定球球阀两种。

而浮动球球阀一般用于中小口径，中低压管道。

当阀门公称通径DN≥200mm,公称压力PN≥600Lb时,一般采用固定球球阀。

3结构设计针对大口径工况的需求，设计了大口径硬密封固定球球阀（图填料采使更换填料更下阀杆处增加了二是具备了防静电功能。

阀座后部设有弹簧座及弹簧，保证低压时阀座预紧力，保证密封。

阀座弹簧预紧组件，具有自紧特性，实现上游密封。

结构设计充分考虑了介质沉积、结垢对弹簧的影响，采用配合尺寸对其进行封闭。

而且阀门流量孔径与管线内径一致，以便管线清扫。

4材料选择首先，阀门的主要零件（阀体、球体、阀座、填料箱，阀杆等）材质采用双相钢S31803（中国牌号为00Cr22Ni5Mo3N）。

球体及阀座密封面喷焊不同牌号的硬质合金，喷焊层厚度为 2.5mm,其硬度差达HRC50。

双相不锈钢S31803（00Cr22Ni5Mo3N）硬度：HB≤290，而普通ASTM A182 F316L+G510的硬度：HB≤180。

阀门密封件材料为双相钢喷焊硬质合金，不但硬度提高了，而且耐冲蚀性和抗擦伤性也随之提高。

其次，双相不锈钢与普通的316L相比，耐晶间腐蚀性能更加优良，不但增加了强度和韧性，而且更容易密封。

双相钢材质的球阀比普通的球阀使用寿命长一倍基至几倍。

再次，普通的ASTM A182 F316L+G510球阀仅适用于尿素及甲胺液等腐蚀性介质，而双相钢球阀不但适用于尿素及甲胺液等腐蚀性介质，而且适用于含硫化氢、氢气、一氧化碳及有氯离子的介质，适用介质更加广泛。

铸钢硬密封球阀参数表一、引言铸钢硬密封球阀作为一种重要的流体控制设备，在我国工业领域得到了广泛的应用。

为了帮助大家更好地了解铸钢硬密封球阀的各项性能和参数，本文将详细介绍铸钢硬密封球阀的基本参数、性能特点、应用领域以及选购与维护建议。

二、铸钢硬密封球阀基本参数1.阀门材质：铸钢硬密封球阀主要由铸钢制成，具有良好的强度和耐磨性。

2.阀门尺寸：根据用户需求，铸钢硬密封球阀有多种尺寸可供选择，满足不同工况的需求。

3.阀门压力：铸钢硬密封球阀的压力等级涵盖广泛，从低压到高压均有涉及。

4.阀门连接方式：常见的连接方式有螺纹连接、焊接连接和法兰连接，用户可根据实际需求选择合适的连接方式。

5.阀门驱动方式：铸钢硬密封球阀的驱动方式包括手动驱动和电动驱动，方便用户根据实际需求进行选择。

三、铸钢硬密封球阀性能特点1.硬密封性能：铸钢硬密封球阀采用硬质密封材料，保证了阀门的密封性能。

2.抗磨损性能：阀门球体采用高强度材料制成，具有优异的抗磨损性能。

3.抗腐蚀性能：铸钢硬密封球阀可根据用户需求选用不同材质的阀门部件，以满足不同腐蚀性介质的工况。

4.操作简便：铸钢硬密封球阀采用平面导向结构，操作时轻便灵活。

四、铸钢硬密封球阀应用领域1.石油化工：用于调节油、气、水等介质的流量。

2.天然气行业：用于天然气输送、调压等装置。

3.制药行业：用于医药原料、中间体、成品等流体的控制。

4.食品工业：用于食品、饮料、乳制品等产品的加工和生产过程中的流量控制。

五、选购与维护建议1.选购注意事项：用户在选购铸钢硬密封球阀时，应根据实际工况选择合适的阀门尺寸、压力等级和连接方式等。

2.安装与调试：在安装铸钢硬密封球阀时，要确保阀门与管道同心，并对阀门进行调试，确保阀门正常工作。

3.日常维护：定期检查阀门密封性能，及时更换磨损部件，保证阀门的正常运行。

六、结论铸钢硬密封球阀凭借其优异的性能和广泛的应用领域，成为了工业领域中不可或缺的流体控制设备。
