钢管混凝土的优缺点

钢管混凝土短柱定义

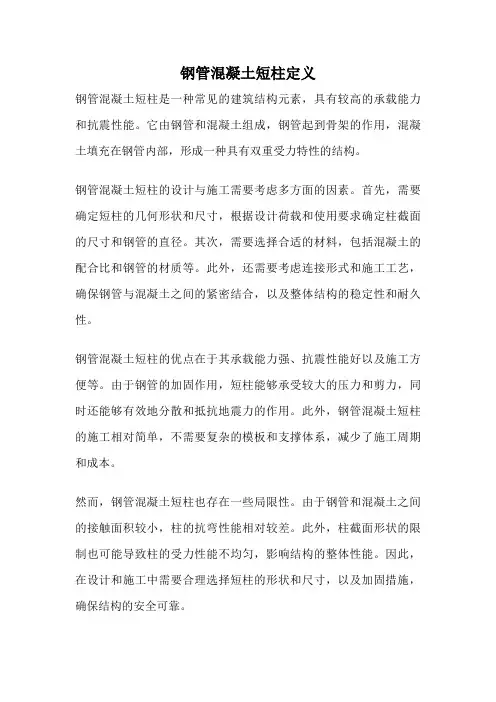

钢管混凝土短柱是一种常见的建筑结构元素，具有较高的承载能力和抗震性能。它由钢管和混凝土组成，钢管起到骨架的作用，混凝土填充在钢管内部，形成一种具有双重受力特性的结构。

钢管混凝土短柱的设计与施工需要考虑多方面的因素。首先，需要确定短柱的几何形状和尺寸，根据设计荷载和使用要求确定柱截面的尺寸和钢管的直径。其次，需要选择合适的材料，包括混凝土的配合比和钢管的材质等。此外，还需要考虑连接形式和施工工艺，确保钢管与混凝土之间的紧密结合，以及整体结构的稳定性和耐久性。

钢管混凝土短柱的优点在于其承载能力强、抗震性能好以及施工方便等。由于钢管的加固作用，短柱能够承受较大的压力和剪力，同时还能够有效地分散和抵抗地震力的作用。此外，钢管混凝土短柱的施工相对简单，不需要复杂的模板和支撑体系，减少了施工周期和成本。

然而，钢管混凝土短柱也存在一些局限性。由于钢管和混凝土之间的接触面积较小，柱的抗弯性能相对较差。此外，柱截面形状的限制也可能导致柱的受力性能不均匀，影响结构的整体性能。因此，在设计和施工中需要合理选择短柱的形状和尺寸，以及加固措施，确保结构的安全可靠。

钢管混凝土短柱是一种具有较高承载能力和抗震性能的建筑结构元素。通过合理的设计和施工，可以充分发挥钢管和混凝土的优势，使短柱在建筑结构中发挥重要作用。然而，在应用过程中需要注意其局限性，确保结构的安全和可靠性。

建筑技术 Construction & Decoration

建筑与装饰2021年6月上 161国内常用钢管混凝土梁柱节点连接形式综述

刘峪铭 合肥工业大学土木与水利工程学院 安徽 合肥 230000 摘 要 本文总结了钢管混凝土柱梁柱节点的常用节点形式，总结了这些节点形式的优势和目前存在的问题。展望了钢管混凝土柱梁柱节点连接形式的发展前景。关键词 钢管混凝土；梁柱节点；抗震性能引言随着钢结构住宅在国内的热度持续上升，钢结构体系在实际工程和研究领域成为热门，相较于纯钢结构，钢管混凝土框架结构在住宅工程实际中得到应用与推广。钢管混凝土结构同时具备钢材与混凝土两种材料的优点：承载力高，施工方便等，同时也具备了以往实际工程中采用的钢筋混凝土结构所不具备的优点：无须支混凝土模板。国内学者对钢管混凝土结构做了大量研究工作，制定了相应的技术规程，使得钢管混凝土结构在工程应用中得到发展与进步，其中钢管混凝土柱与H型钢梁节点形式是运用最为广泛的节点，同时也是构造和受力比较复杂的节点。1 国内常用钢管混凝土柱-H型钢梁框架刚接节点形式H型钢梁与钢管混凝土柱翼缘连接节点常采用栓焊链接或是全焊连接，其中栓焊连接是将梁腹板和钢管柱壁通过连接板、高强螺栓连接，梁翼缘和柱壁通过全熔透坡口焊连接。由于栓焊连接施工方便并且能保证节点连接的刚度，是工程中常用连接方式。1.1 内隔板式节点内隔板式节点是钢管混凝土柱-H型钢梁连接中运用较为广泛的节点形式，一般做法是将梁柱连接位置的中部进行截断，将内隔板焊接在H型钢梁翼缘对应位置，再将钢管柱通过全熔透坡口焊连接起来。国内规范[1]规定，内隔板厚度应满足规定的宽厚比限值，且不应小于梁翼缘厚度。内隔板式节点的优势在于梁翼缘上的拉力由钢管壁和内隔板传递，传力明确。不足之处在于加工难度大，焊缝位置比较集中，节点区焊缝易出现裂纹，同时这种节点形式适用于柱截面尺寸较大的构件，有局限性且焊缝都集中在节点区，焊接热效应导致的残余应力大，钢梁翼缘连接处内外都是通过焊缝连接，容易诱发裂纹，在实际受力过程中不利。同时由于混凝土的浇灌在内隔板焊接完成后进行，内隔板上需设置灌注孔和排气孔，给加工过程制造了麻烦。1.2 隔板贯通式节点隔板贯通式节点中钢梁翼缘的拉力通过贯穿整个柱截面的隔板传递，这种连接方式需要将钢管柱在节点连接部位进行截断，并将分段柱节与贯通隔板焊接。梁翼缘通过全熔透焊缝与隔板连接，若是采用栓焊连接，梁腹板通过高强螺栓、剪切板与柱壁相连；若是采用全焊连接，则将梁腹板直接焊接在柱壁上。具体的构造方式和设计要求在《矩形钢管混凝土结构技术规程》[1]中有具体规定。这种连接方式也是国内建筑抗震规范[2]与高层民用建筑钢结构技术规程[3]推荐连接形式。1.3 外隔板式节点外隔板式节点是将隔板设置在柱外与梁上下翼缘对齐，采用带衬板的全熔透坡口焊连接。这种节点形式施工简单，传力明确，不受柱截面尺寸限制，同时不需要设置灌注孔和排气孔，避免了在柱壁同一位置处内外施焊，焊接热效应影响较大，给加工和施工提供了便利。但是需要加大外隔板尺寸来保证节点的刚度，与其他节点形式比较用钢量超出许多，且水平环板不利于墙板的安装，凸角也会影响室内住户的观感体验。2 新型钢管混凝土柱-H型钢梁框架节点形式2.1 对穿螺栓式节点对穿螺栓式节点[4]中往往设置T型件或端板，用来将H型钢梁与钢管柱连接。采用T型件连接是将T型件和梁翼缘焊接或用高强螺栓连接，采用端板连接可直接将其与钢梁焊接。这种节点形式的优点在于对穿螺栓使混凝土形成斜压杆机制能显著提高节点的承载力与刚度，但是采用端板连接或T形件连接时，和梁翼缘需预先进行焊接，对加工精度有较高要求；施工累积误差对连接方式有不利影响；柱壁需要开孔，对节点有一定程度的削弱。2.2 外肋环板式节点在满足传力明确和构造简单要求的基础上，为了寻求其他可代替的节点形式，综合目前常用的几种钢管混凝土梁柱节点构造的优势，对现有的钢管混凝土梁柱节点进行了适当改造，设计出了外肋板式节点。陈志华团队以这种节点形式进行了一系列试验，在屈服线理论的基础上进行修正，提出节点承载力计算公式，但与试验结果还有一定偏差, 需要进一步研究[5]。外肋环板节点构造简单，施工现场安装较为方便，传力明确可靠。这种节点形式解决了外隔板节点墙板安装的问题，但是室内角部存在凸角现象，且平行于柱壁的竖向肋板会影响楼板的安装，且柱截面两个受力方向上的刚度不一致是这种节点连接方式的弊端，需要做进一步的研究工作。2.3 外套管式节点外套管式节点由陈志华教授等人根据行业需求和施工实际需求提出的一种新型连接方式。天津大学对三个外套管式节点进行了低周往复加载试验，分析了各构件的受力特征与破坏模式，得出了该节点形式的滞回性能。通过对试验数据的分析得出，该节点的抗震性能较好，具有良好的延性[6]。3 结束语本文对几种节点连接方式的优缺点进行了分析。内隔板节点、隔板贯通式节点、外隔板式节点依旧是工程实际中最常选用的节点形式，其他节点形式研究热度不高，可参考的试验结果较少。优良的节点连接形式需具备传力明确可靠、加工安装方便等优点，在此基础上给出具体的承载力计算公式和受力机理分析，便于进行相关设计计算。每种连接形式都有它的优点和局限性，在选择节点形式时要根据实际情况扬长避短。参考文献[1] 矩形钢管混凝土结构技术规程:CECS159—2004[S].北京:中国计划出版社,2004.[2] 中国建筑科学研究院建筑结构抗震设计规范:GB50011—2001[S].北京:计划出版社,2001.[3] 中国建筑科学研究院建筑结构抗震设计规范(JGJ99—2015)[S].北京:计划出版社,2015.[4] 王先铁,郝际平,潘阳,等.方钢管混凝土柱穿心高强螺栓—端板节点性能研究[J].工业建筑,2008,38(3):23-26.[5] 苗纪奎.方钢管混凝土柱与H钢梁的外肋环板节点的研究[D].天津:天津大学,2004.[6] 韩林海.钢管混凝土结构[M].北京:科学出版社,2000:101.

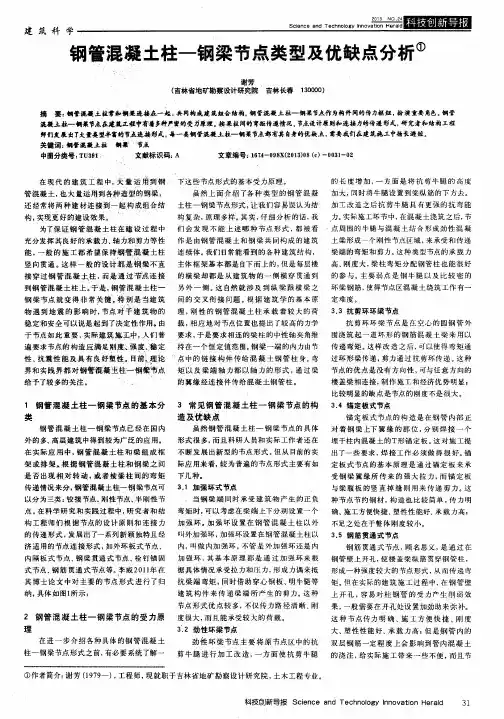

建筑科学　！　！！　：　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　钢管混凝土柱一钢梁节点类型及优缺点分析①　

谢芳　（吉林省地矿勘察设计研究院吉林长春１　３００００）　摘　要：钢管混凝土拄常和钢栗连接在一起，共同构成建筑组合结构。钢管混凝土柱一钢梁节点作为构件间的传力枢纽，扮演重要角色。钢管　混凝土柱一钢采节点在建筑ｌ工程中有着多种严密的受力原理。按栗柱闻的弯矩传递情况，节点设计原则和连接力的传递形式，研究者和结构工程　师们发辰出了大量奏型丰富的节点连接形式。每一类钢管混曩土柱一钢梁节点都有其自身的优缺点，需要我们在建筑施工中扬长避短。　关键词：钢管混凝土拄饲粟　节点　中图分类号：ＴＵ３９１。　文献标识码：Ａ　文章编号：１６７４—０９８Ｘ（２０１３）０８（ｃ）一００３１—０２　在现代的建筑工程中，大量运用到钢　管混凝土，也大量运用到各种造型的钢粱，　还经常将两种建材连接到一起构成组合结　构，实现更好的建设效果。　为了保证钢管混凝土柱在建设过程中　充分发挥其良好的承载力、轴力和剪力等性　能，一般的施工都希望保持钢管混凝土柱　竖向贯通。这样一般的设计者　是钢梁不直　接穿过钢管混凝士柱，而是通过　点连接　到钢管混凝土柱上。于是，钢管混凝土柱－＿。　钢梁节点就变得非常关键　特别是当建筑　物遇到地震的影响时，节点对于建筑物的　稳定和安全可以说是起到了决定性作用。由　于节点如此重要，实际建筑施　工中，人们普　遍要求节点的构造应满足刚度　强度、　氢定　性、抗震性能及具有良好塑性　目前　理论　界和实践界都对锝管混凝生柱一钢麋节点　给予了较多的关注。　１钢管混凝土柱一钢梁节点的基本分　类　钢管混凝土柱一钢梁节点已经在国内　外的多、高层建筑中得到较为广泛的应用。　在实际应用中，钢管混　凝土柱和梁组成框　架或排架　根据钢管混凝土柱和钢梁之间　是否出现相对转动，或者按梁柱间的弯矩　传递情况来分，钢管混凝土柱＿钢梁节点可　以分为三类：铰接节点　刚性节点、半刚性节　点。在科学研究和实践过程中，研究者和结　构工程师们根据节点的设计原则和连接力　的传递形式，发展出了一系列新颖独特且经　济适用的节点连接形式，如外环板式节点、　内隔板式节点、钢梁贯通式节点、栓钉锚固　式节点、钢筋贯通式节点等。李威２０１　１年在　其博士论文中对主要的节点形式进行了归　纳，具体如图ｌ所示：　２钢管混凝土柱一钢梁节点的受力原　理　在进一步介绍各种具体的钢管混凝土　柱一钢梁节点形式之前，有必要系统了解一　下这些节点形式的基本受力原理。　虽然上面介绍了各种类型的钢管混凝　土柱一钢梁节点形式，让我们容易误认为结　构复杂，原理多样。其实，仔细分析的话，我　们会发现不能上述哪种节点形式，都被看　作是由钢管混凝土和钢梁共同构成的建筑　连续体。我们日常能看到的各种建筑结构，　主体框架基本都是自下而上的，但是每层楼　的横梁却都是从建筑物的一侧横穿贯通到　另外一侧。这自然就涉及到纵粱跟横梁之　间的交叉衔接问题。根据建筑学的基本原　理，刚性的钢管混凝土柱承载着较大的荷　载，相应地对节点位置也提出了较高的力学　要求，于是要求相连的梁柱的中性轴夹角维　持在一个恒定值范围。钢粱一端的内力由节　点中的链接构件传给混凝土钢管柱身。弯　矩以及梁端轴力都以轴力的形式，通过梁　的翼缘经连接件传给混凝土钢管柱。　３常见钢管混凝土柱一钢梁节点的构　造及优缺点　虽然钢管混凝土柱一钢梁节点的具体　形式很多，而且科研人员和实际工作者还在　不断发展出新型的节点形式。但从目前的实　际应用来看，较为普遍的节点形式主要有如　下几种。　３．１加强环式节点　当钢梁端同时承受建筑物产生的正负　弯矩时，可以考虑在梁端上下分别设置一个　加强环。加强环设置在钢管混凝土柱以外　叫外加强环，加强环设置在钢管混凝土柱以　内，叫做内加强环。不管是外加强环还是内　加强环，其基本原理都是通过加强环来根　据具体情况承受拉力和压力，形成力偶来抵　抗梁端弯矩，同时借助穿心钢板、明牛腿等　建筑构件来传递梁端所产生的剪力。这种　节点形式优点较多，不仅传力路径清晰、刚　度很大，而且能承受较大的荷载。　３．２劲性环梁节点　劲性环粱节点主要将原节点区中的抗　剪牛腿进行加工改造，一方面使抗剪牛腿　①作者简介：谢芳（１９７９一），工程师，现就职干吉林省地矿勘察设计研究院，土木工程专业。　的长度增加，一方面是将抗剪牛腿的高度　加大，同时将牛腿设置到梁纵筋的下方去。　加工改造之后抗剪牛腿具有更强的抗弯能　力。实际施工环节中，在混凝土浇筑之后，节　点周围的牛腿与混凝土结合形成劲性混凝　土梁形成一个刚性节点区域，来承受和传递　梁端的弯矩和剪力。这种类型节点的承载力　高、刚度大，梁柱弯矩分配钢管柱也能很好　的参与。主要弱点是钢牛腿以及比较密的　环梁钢筋，使得节点区混凝土绕筑工作有一　定难度。　３．３抗剪环环梁节点　抗剪环环梁节点是在空心的圆钢管外　围浇筑起一道环形的钢筋混凝土梁来用以　传递弯矩。这样改造之后，可以使得弯矩通　过环形梁传递，剪力通过抗剪环传递。这种　节点的优点是没有方向性，可与任意方向的　楼盖梁相连接，制作施工和经济优势明显；　比较明显的缺点是节点的刚度不是很大。　３．４锚定板式节点　锚定板式节点的构造是在钢管内部正　对着钢梁上下翼缘的部位，分别焊接一个　埋于柱内混凝土的Ｔ形锚定板。这对施工提　出了一些要求，焊接工作必须做得很好。锚　定板式节点的基本原理是通过锚定板来承　受钢梁翼缘所传来的强大拉力，而锚定板　与梁腹板的竖直掉缝则用来传递剪力。这　种节点节约钢材，构造也比较简单，传力明　确、施工方便快捷、塑性性能好、承载力高；　不足之处在于整体刚度较小。　３．５钢筋贯通式节点　钢筋贯通式节点，顾名思义，是通过在　钢管壁上开孔，使楼盖梁纵筋贯穿钢管柱，　形成一种强度较大的节点形式，从而传递弯　矩。但在实际的建筑施工过程中，在钢管壁　上开孔，容易对柱钢‘管的受力产生削弱效　果，一般需要在开孔处设置加劲助来弥补。　这种节点传力明确、施工方便快捷、刚度　大、塑性性能好、承载力高；但是钢管内的　双层钢筋一定程度上会影响到管内混凝土　的浇注，给实际施工带来一些不便，而且节　

钢管混凝土的基本工作原理

同学们！今天咱们来聊聊超厉害的钢管混凝土的基本工作原理。这钢管混凝土啊，在建筑领域那可是有着很重要的地位呢。

首先呢，咱们得知道啥是钢管混凝土。简单来说，就是把混凝土灌进钢管里，形成一种新的组合材料。听起来好像很简单，但这里面可有着大学问哦。

那为啥要把混凝土灌进钢管里呢？这是因为钢管和混凝土各自都有自己的优点，把它们结合在一起，就能发挥出更大的作用。钢管呢，它的强度很高，能承受很大的压力。而混凝土呢，它的抗压能力也很强，但是自己单独使用的时候，容易开裂。

把混凝土灌进钢管里，钢管就像是给混凝土穿上了一件坚固的“铠甲”。一方面，钢管可以约束混凝土，让混凝土在受压的时候不会轻易开裂。另一方面，混凝土也可以给钢管提供支撑，防止钢管发生局部屈曲。这样一来，钢管混凝土的整体性能就大大提高了。

在工作的时候，钢管混凝土主要是承受压力。比如说，在建筑的柱子或者桥梁的桥墩里，就会用到钢管混凝土。当有压力作用在钢管混凝土上时，钢管和混凝土会共同承担这个压力。

钢管首先会承受一部分压力，然后把剩下的压力传递给混凝土。混凝土在钢管的约束下，会变得更加密实，抗压能力也会更强。这样，钢管混凝土就能承受比单独的钢管或者混凝土更大的压力了。

而且啊，钢管混凝土还有一个很大的优点，就是它的施工比较方便。在施工现场，可以先把钢管安装好，然后再往里面灌混凝土。这样既可以节省时间，又可以保证施工质量。

还有哦，钢管混凝土的耐久性也很好。因为钢管可以保护混凝土不受外界环境的侵蚀，所以钢管混凝土的使用寿命会比较长。

那钢管混凝土是怎么设计的呢？这就需要考虑很多因素啦。比如说，要根据实际的受力情况，确定钢管的直径和厚度，以及混凝土的强度等级。还要考虑钢管和混凝土之间的粘结力，保证它们能够很好地结合在一起。

在施工过程中，也有很多要注意的地方。比如说，要保证钢管的焊接质量，不能有裂缝或者漏洞。还要保证混凝土的浇筑质量，不能有蜂窝麻面或者空洞。
