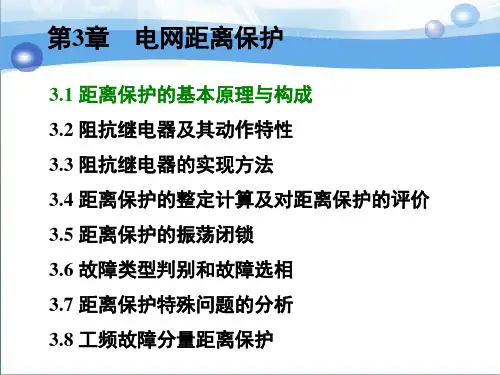

电网距离保护

3.1 距离保护的基本原理与构成
Lset
3.1 距离保护的基本原理与构成
考虑到二次侧的测量阻抗受电流、电压互感器和输电线
路阻抗角的角度差等因素影响，因此，通常将阻抗继电器的
保护范围扩大为一个面或圆的形式。当测量阻抗落在这个范 围内时，阻抗元件动作；否则不动作。
这个保护范围的边界叫做：整定阻抗。用符号Zset表示。
为保证距离保护的正确工作，测量电压、测量电流应取用故障环路 （故障电流流通的回路）上电压、电流量。 • 接地短路的故障环路为“相－地”故障环路；
接地距离保护接线方式
相间距离保护接线方式
• 相间短路的故障环路为“相－相”故障环路。
3.1 距离保护的基本原理与构成
顺便说明：在一些特殊情况下，当故障相的测量
3.1 距离保护的基本原理与构成
三、距离保护的接线方式
接线方式——测量电压和测量电流？
希望或要求： •能够反映短路点到保护安装处的正序阻抗（或者距离）； •适合于任何的短路类型。 但遗憾的是，到目前为止，还没有一种接线方式能够 同时满足上述的2个要求。 同学们可以探索更好的接线方式！！
3.1 距离保护的基本原理与构成
3.
因此，三相的M点与K点在任何情况下的通用表达式为：
此式的分析过程还包含了接线方式的产生过程。 ，此时要想得到反映短路点K到保护安装处M 的正序阻抗Z1，只要进行下面的计算就可以实现：
带零序补偿的00接线方式
3.1 距离保护的基本原理与构成
3.1 距离保护的基本原理与构成
具体分析各种测量阻抗的情况：
(2)三相短路（以下分析中，无下标m时，均表示为测量量）
通用式：
3.1 距离保护的基本原理与构成
具体分析各种测量阻抗的情况：

图3－4 全阻抗继电器的动作特性
第3章 电网距离保护
比较两电压量幅值的全阻抗继电器的电压形成回路：
B
TA TX
.
TV
Im
& I m Zset = A
.
TM Um
&B
图3—5 全阻抗继电器幅值比较电压形成回路
第3章 电网距离保护
（2）相位比较 相位比较的动作特性如图3-6 所示，继电器的动作与边界条件为 Z set − Z m与 Z set + Z m 的夹角小于等于 90o ，即 Z − Zm − 90o ≤ arg set = θ ≤ 90o Z set + Z m & & & 两边同乘以电流量得 U set − U m D o − 90 ≤ arg = arg = θ ≤ 90o & & & U set + U m C
第3章 电网距离保护
二、测量阻抗与故障距离
正常运行时保护安装处测量到的阻抗为负荷阻抗，即
Z
m
U& m = = Z I& m
L
& 式中U m ——被保护线路母线的相电压，测量电压； & I m ——被保护线路的电流，测量电流； Z m ——测量电压与测量电流之比，测量阻抗。
在被保护线路任一点发生故障时，保护安装处的测量电压为 U m = U k ， & 测量电流为故障电流 I k ，这时的测量阻抗为保护安装处到短路点的 短路阻抗 Z k ， & & Um Uk Zm = = = Zk & & Im Ik
m
方向阻抗继电器相位比较的电压形成回路，如图3-10所示。

继电保护课程设计--110kV电网距离保护设计
一、课程介绍
本课程设计是针对110kV电网中的距离保护进行设计的，旨在使学生了解距离保护的基本原理、组成部分、应用场景以及调试方法等方面的知识，能够独立设计和调试110kV电网距离保护系统。

二、设计内容
1. 距离保护的基本原理及分类
了解距离保护的基本原理，包括电气距离原理、I-V特征法和角度特征法等，以及距离保护的分类。

2. 距离保护的组成部分
了解距离保护的组成部分，包括主保护、备用保护、监控装置和负载切换等，并掌握各个组成部分的功能和特点。

3. 距离保护的应用场景
了解距离保护在电网中的应用场景，包括线路距离保护、变压器距离保护和母线距离保护等，并掌握不同应用场景下距离保护的设计要求和调试方法。

4. 距离保护系统的设计
根据实际需求，独立设计110kV电网距离保护系统，包括选型、接线、参数设置和调试等，实现对电网故障的保护和自动切除。

5. 距离保护系统的调试
针对设计的距离保护系统进行调试，包括模拟故障、检查保护动作、检查自动切除等，保证距离保护系统的稳定可靠性。

三、设计要求
1. 设计过程需结合实际电网，在电网拓扑结构、线路参数、变压器参数和母线参数等方面进行适当调整和设计。

2. 设计过程中需加强安全意识，确保操作过程安全可靠。

3. 设计报告中需详细说明设计思路、参数设置、故障模拟和调试等过程，保证报告清晰明了。

第三章距离保护第三章：电网距离保护1.距离保护的定义和基本原理：距离保护：是利用短路时电压、电流同时变化的特征，测量电压与电流的壁纸，反映故障点到保护安装处的距离而工作的保护。

基本原理：按照继电保选择性的要求，安装在线路两端的距离保护仅在下路MN内部故障时，保护装置才应该立即动作，将相应的断路器跳开，而在保护区的反方向或本线路之外正方向短路时，保护装置不应动作。

与电流速断保护一样，为了保证在下级线路的出口处短路时保护不误动作，在保护区的正方向（对于线路MN的M侧保护来说，正方向就是由M指向N的方向）上设定一个小于本线路全长的保护范围，用整定距离Lset来表示。

当系统发生短路故障时，首先判断故障的方向，若故障位于保护区的正方向上，则设法测出故障点到保护安装处的距离Lk，并将Lk与Lset相比较，若Lk小于Lset，说明故障发生在保护范围之内，这时保护应立即动作，跳开相应的断路器；若LK大于Lset，说明故障发生在保护范围之外，保护不应动作，对应的断路器不会跳开。

若故障位于保护区的反方向上，则无需进行比较和测量，直接判断为区外故障而不动作。

｝通常情况下，距离保护可以通过测量短路阻抗的方法来间接地测量和判断故障距离。

2.几种继电器的方式：苹果特性：有较高的耐受过渡电阻的能力，耐受过负荷的能力比较差；橄榄特性正好相反。

电抗特性：动作情况至于测量阻抗中的电抗分量有关，与电阻无关，因而它有很强的耐过渡电阻的能力。

但是它本身不具有方向性，且在负荷阻抗情况下也可能动作，所以通常它不能独立应用，而是与其他特性复合，形成具有复合特性的阻抗原件。

电阻特性：通常也与其他特性复合，形成具有复合特性的阻抗原件。

多边形特性：能同时兼顾耐受过渡电阻的能力和躲负荷的能力。

3测量阻抗：Zm定义为保护安装处测量电压Um&与测量电流Im&之比，即Um&/Im& 动作阻抗：使阻抗原件处于临界动作状态对应的阻抗（Zop）。
