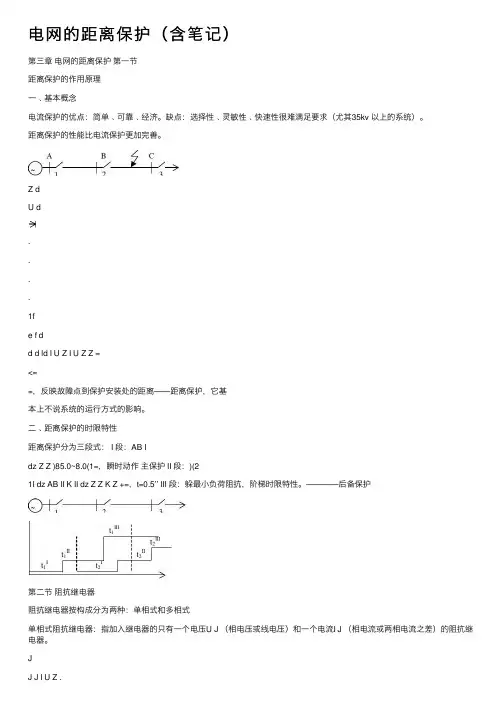

电⽹的距离保护（含笔记）第三章电⽹的距离保护第⼀节距离保护的作⽤原理⼀﹑基本概念电流保护的优点：简单﹑可靠﹑经济。
缺点：选择性﹑灵敏性﹑快速性很难满⾜要求（尤其35kv 以上的系统）。
距离保护的性能⽐电流保护更加完善。
Z dU d....1fe f dd d ld I U Z I U Z Z =<==，反映故障点到保护安装处的距离——距离保护，它基本上不说系统的运⾏⽅式的影响。
⼆﹑距离保护的时限特性距离保护分为三段式： I 段：AB Idz Z Z )85.0~8.0(1=，瞬时动作主保护 II 段：)(21I dz AB II K II dz Z Z K Z +=，t=0.5’’ III 段：躲最⼩负荷阻抗，阶梯时限特性。
————后备保护第⼆节阻抗继电器阻抗继电器按构成分为两种：单相式和多相式单相式阻抗继电器：指加⼊继电器的只有⼀个电压U J （相电压或线电压）和⼀个电流I J （相电流或两相电流之差）的阻抗继电器。
JJ J I U Z ..=——测量阻抗Z J =R+jX 可以在复平⾯上分析其动作特性它只能反映⼀定相别的故障，故需多个继电器反映不同相别故障。
多相补偿式阻抗继电器：加⼊的是⼏个相的补偿后的电压。
它能反映多相故障，但不能利⽤测量阻抗的概念来分析它的特性。
本节只讨论单相式阻抗继电器。
⼀﹑阻抗继电器的动作特性、PTld PT l lPT JJ J n n Z n n I U n I n U I U Z ?=?===1.1.1.1...BC 线路距离I 段内发⽣单相接地故障，Z d 在图中阴影内。
由于1）线路参数是分布的，Ψd有差异2)CT,PT 有误差 3）故障点过渡电阻 4）分布电容等所以Z d 会超越阴影区。
因此为了尽量简化继电器接线，且便于制造和调试，把继电器的动作特性扩⼤为⼀个圆，见图。
圆1：以od 为半径——全阻抗继电器（反⽅向故障时，会误动，没有⽅向性）圆2：以od 为直径——⽅向阻抗继电器（本⾝具有⽅向性）圆3：偏移特性继电器另外，还有椭圆形，橄榄形，苹果形，四边形等⼆﹑利⽤复数平⾯分析阻抗继电器它的实现原理：幅值⽐较原理 B A U U ..≥J相位⽐较原理 90arg 90..≤≤-DC U U（⼀）全阻抗继电器特性：以保护安装点为圆⼼（坐标原点），以Z zd 为半径的圆。

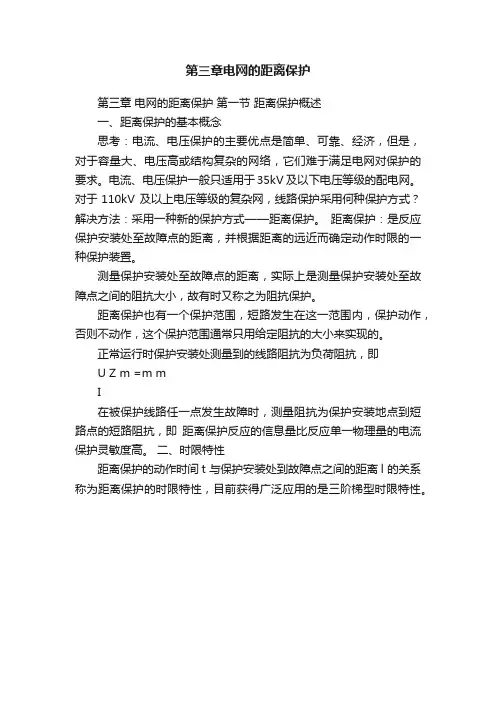

第三章电网的距离保护第三章电网的距离保护第一节距离保护概述一、距离保护的基本概念思考：电流、电压保护的主要优点是简单、可靠、经济，但是，对于容量大、电压高或结构复杂的网络，它们难于满足电网对保护的要求。
电流、电压保护一般只适用于35kV 及以下电压等级的配电网。
对于110kV 及以上电压等级的复杂网，线路保护采用何种保护方式？解决方法：采用一种新的保护方式——距离保护。

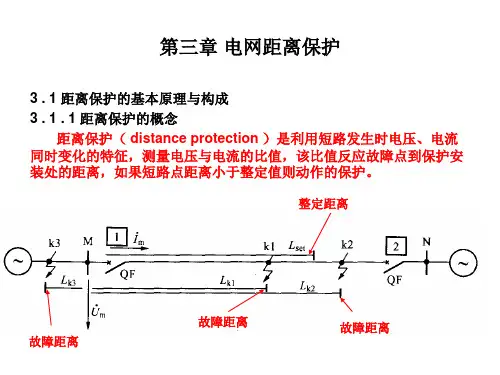

距离保护：是反应保护安装处至故障点的距离，并根据距离的远近而确定动作时限的一种保护装置。
测量保护安装处至故障点的距离，实际上是测量保护安装处至故障点之间的阻抗大小，故有时又称之为阻抗保护。
距离保护也有一个保护范围，短路发生在这一范围内，保护动作，否则不动作，这个保护范围通常只用给定阻抗的大小来实现的。
正常运行时保护安装处测量到的线路阻抗为负荷阻抗，即U Z m =m mI在被保护线路任一点发生故障时，测量阻抗为保护安装地点到短路点的短路阻抗，即距离保护反应的信息量比反应单一物理量的电流保护灵敏度高。
二、时限特性距离保护的动作时间t 与保护安装处到故障点之间的距离l 的关系称为距离保护的时限特性，目前获得广泛应用的是三阶梯型时限特性。
三、距离保护的组成1．起动元件: 其主要作用是在发生故障的瞬间起动整套保护。
采用的是过电流继电器或者阻抗继电器。
2．方向元件: 作用是测量短路点到保护安装处的距离（即测量阻抗），一般采用阻抗继电器。
3．距离元件：作用是保证保护动作的方向性。
采用单独的方向继电器，或方向元件和阻抗元件相结合。
d A 12BI d CU d =0d (3)图1—1单侧电源线路 k kresm m m Z I U I U Z ===4．时间元件：作用是根据预定的时限特性确定动作的时限，以保证保护动作的选择性，一般采用时间继电器。
图3—2 距离保护原理的组成元件框图三、距离保护的组成正常运行时:起动元件1不起动，保护装置处于被闭锁状态。
