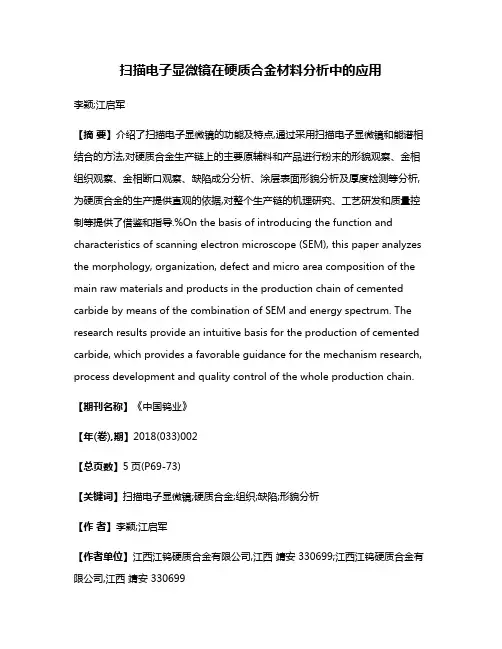

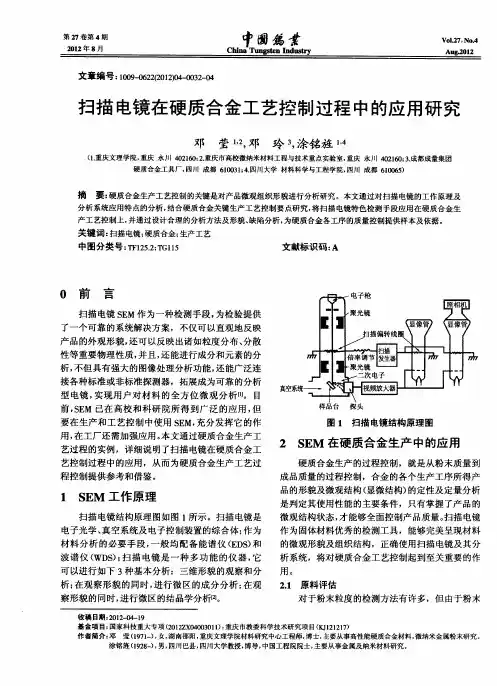

扫描电子显微镜在硬质合金材料分析中的应用李颖;江启军【摘要】介绍了扫描电子显微镜的功能及特点,通过采用扫描电子显微镜和能谱相结合的方法,对硬质合金生产链上的主要原辅料和产品进行粉末的形貌观察、金相组织观察、金相断口观察、缺陷成分分析、涂层表面形貌分析及厚度检测等分析,为硬质合金的生产提供直观的依据,对整个生产链的机理研究、工艺研发和质量控制等提供了借鉴和指导.%On the basis of introducing the function and characteristics of scanning electron microscope (SEM), this paper analyzes the morphology, organization, defect and micro area composition of the main raw materials and products in the production chain of cemented carbide by means of the combination of SEM and energy spectrum. The research results provide an intuitive basis for the production of cemented carbide, which provides a favorable guidance for the mechanism research, process development and quality control of the whole production chain.【期刊名称】《中国钨业》【年(卷),期】2018(033)002【总页数】5页(P69-73)【关键词】扫描电子显微镜;硬质合金;组织;缺陷;形貌分析【作者】李颖;江启军【作者单位】江西江钨硬质合金有限公司,江西靖安 330699;江西江钨硬质合金有限公司,江西靖安 330699【正文语种】中文【中图分类】TF125.3;TG115.21+5.30 引言扫描电子显微镜(SEM)是近几十年来快速发展起来的一种新型电子光学设备,放大倍数可从几倍至几十万倍[1]。

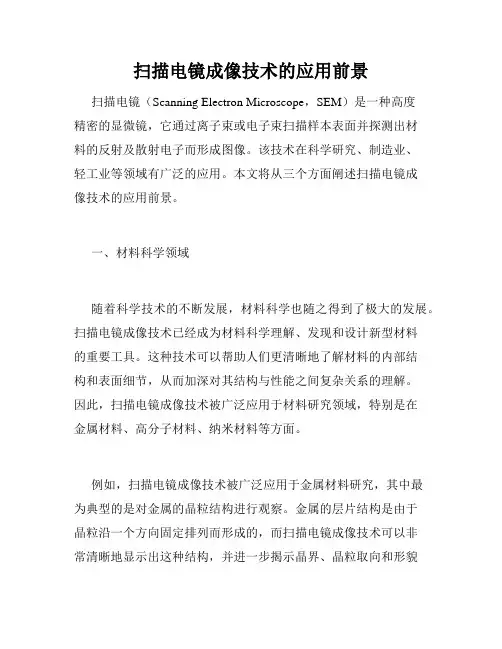

扫描电镜成像技术的应用前景扫描电镜(Scanning Electron Microscope,SEM)是一种高度精密的显微镜,它通过离子束或电子束扫描样本表面并探测出材料的反射及散射电子而形成图像。
该技术在科学研究、制造业、轻工业等领域有广泛的应用。
本文将从三个方面阐述扫描电镜成像技术的应用前景。
一、材料科学领域随着科学技术的不断发展,材料科学也随之得到了极大的发展。
扫描电镜成像技术已经成为材料科学理解、发现和设计新型材料的重要工具。
这种技术可以帮助人们更清晰地了解材料的内部结构和表面细节,从而加深对其结构与性能之间复杂关系的理解。
因此,扫描电镜成像技术被广泛应用于材料研究领域,特别是在金属材料、高分子材料、纳米材料等方面。
例如,扫描电镜成像技术被广泛应用于金属材料研究,其中最为典型的是对金属的晶粒结构进行观察。
金属的层片结构是由于晶粒沿一个方向固定排列而形成的,而扫描电镜成像技术可以非常清晰地显示出这种结构,并进一步揭示晶界、晶粒取向和形貌等信息。
这些信息对于研究金属的强度、塑性、腐蚀和疲劳行为等方面非常重要,并可以指导设计新的金属合金。
除了金属材料之外,扫描电镜成像技术在高分子材料和纳米材料研究上也有着广泛的应用。
它可以帮助材料研究人员研究高分子材料的微观结构,在有限的空间内探究纳米材料内部的结构、形貌、尺寸和特性等关键信息。
二、生物学领域扫描电镜成像技术在生物学领域的应用也非常广泛。
它可以为研究细胞、器官和生物体表面结构提供非常清晰清晰的显微图像。
随着生物学领域向越来越微观和化学方向的研究,对于生物样品的成像需求也越来越高。
扫描电镜的精度和灵敏度在这方面为很多生物学家提供了巨大的帮助。
例如,扫描电镜成像技术可以用来研究细胞的表面形态。
它可以显示出细胞表面的三维结构,增强不同单元结构的分辨率,如显微酵母和真菌菌丝体。
此外,扫描电镜成像技术还可以用于研究生物质在细胞膜表面的分布情况,研究生物组织中的血管系统和毛细血管网络,以及研究骨胶原、蛋白质和葡萄糖高分子在组织中分布的情况。

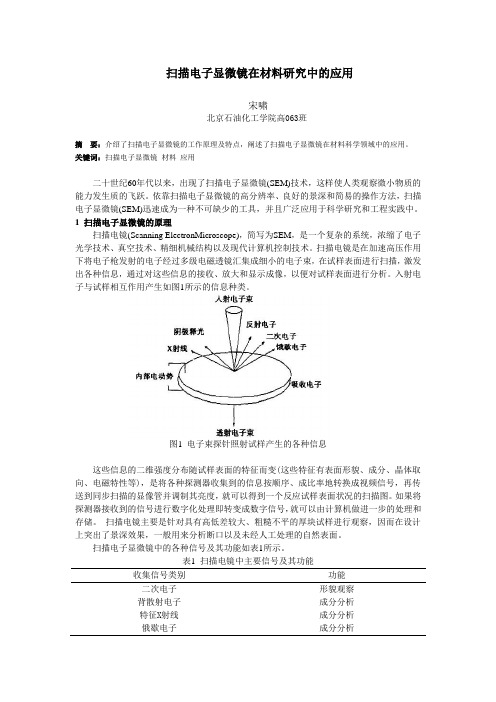

扫描电子显微镜在材料研究中的应用宋啸北京石油化工学院高063班摘要:介绍了扫描电子显微镜的工作原理及特点,阐述了扫描电子显微镜在材料科学领域中的应用。
关键词:扫描电子显微镜材料应用二十世纪60年代以来,出现了扫描电子显微镜(SEM)技术,这样使人类观察微小物质的能力发生质的飞跃。
依靠扫描电子显微镜的高分辨率、良好的景深和简易的操作方法,扫描电子显微镜(SEM)迅速成为一种不可缺少的工具,并且广泛应用于科学研究和工程实践中。
1扫描电子显微镜的原理扫描电镜(Scanning ElectronMicroscope),简写为SEM,是一个复杂的系统,浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术。
扫描电镜是在加速高压作用下将电子枪发射的电子经过多级电磁透镜汇集成细小的电子束,在试样表面进行扫描,激发出各种信息,通过对这些信息的接收、放大和显示成像,以便对试样表面进行分析。
入射电子与试样相互作用产生如图1所示的信息种类。
图1电子束探针照射试样产生的各种信息这些信息的二维强度分布随试样表面的特征而变(这些特征有表面形貌、成分、晶体取向、电磁特性等),是将各种探测器收集到的信息按顺序、成比率地转换成视频信号,再传送到同步扫描的显像管并调制其亮度,就可以得到一个反应试样表面状况的扫描图。
如果将探测器接收到的信号进行数字化处理即转变成数字信号,就可以由计算机做进一步的处理和存储。
扫描电镜主要是针对具有高低差较大、粗糙不平的厚块试样进行观察,因而在设计上突出了景深效果,一般用来分析断口以及未经人工处理的自然表面。
扫描电子显微镜中的各种信号及其功能如表1所示。
表1扫描电镜中主要信号及其功能收集信号类别功能二次电子形貌观察背散射电子成分分析特征X射线成分分析俄歇电子成分分析扫描电镜可做如下观察:(1)试样表面的凹凸和形状;(2)试样表面的组成分布;(3)可测量试样晶体的晶向及晶格常数;(4)发光性样品的结构缺陷,杂质的检测及生物抗体的研究;(5)电位分布;(6)观察半导体器件结构部分的动作状态;(7)强磁性体的磁区观察等。
扫描电子显微镜技术在材料研究中的应用随着科学技术的进步,越来越多的新材料被开发出来,同时也带来了更多的研究挑战。
传统的材料研究方法往往难以满足如此复杂的研究需求。
幸运的是,扫描电子显微镜技术的发展,使得研究人员能够更好地理解这些材料。
本文将介绍扫描电子显微镜技术在材料研究中的应用。
扫描电子显微镜技术是一种能够进行高分辨率成像的显微镜。
它的原理是通过扫描电子束在样品表面来获得高分辨率的图像。
扫描电子显微镜可以成像几乎所有的材料,包括金属、聚合物、半导体以及生物材料。
下面将介绍扫描电子显微镜技术在材料研究中的应用。
一、纳米材料成像扫描电子显微镜技术能够进行非常高分辨率的成像,因此在纳米材料的研究中得到了广泛应用。
纳米材料的尺寸非常小,一般在1到100纳米之间。
传统的显微镜无法获得如此高分辨率的图像。
使用扫描电子显微镜技术,可以观察纳米材料的表面形貌、材料的组成、原子结构以及电子结构。
这些信息有助于更好地理解微观结构和材料性质之间的关系。
二、能谱分析扫描电子显微镜技术不仅可以提供高分辨率的图像,还可以进行能谱分析。
该技术可以测量样品中元素的相对含量,并且检测到低浓度的元素。
这对于研究材料性质非常重要,因为元素的含量和组成对材料的性质有重要影响。
通过能谱分析,研究人员可以分析不同元素在材料中的分布情况,从而更好地了解材料构成和性质之间的关系。
三、材料结构分析扫描电子显微镜技术还可以用于分析材料的结构。
该技术可以观察材料的微观形貌,如颗粒大小和形状、孔隙分布以及晶体结构。
这些结构信息对于研究材料的物理和化学性质非常重要。
例如,孔隙和晶体缺陷可以影响材料的力学性质、光学性质以及化学反应性。
通过扫描电子显微镜技术,研究人员可以更好地理解这些微观结构,并且在材料设计和改进方面提供重要信息。
四、材料表面分析扫描电子显微镜技术还可以用于材料表面分析。
该技术可以观察材料表面的形貌、纹理和各种缺陷,如裂纹、疤痕和氧化物。

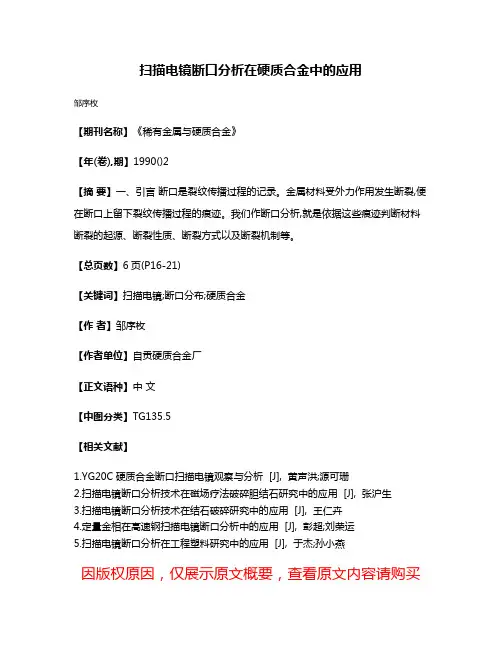

扫描电镜断口分析在硬质合金中的应用
邹序枚
【期刊名称】《稀有金属与硬质合金》
【年(卷),期】1990()2
【摘要】一、引言断口是裂纹传播过程的记录。
金属材料受外力作用发生断裂,便在断口上留下裂纹传播过程的痕迹。
我们作断口分析,就是依据这些痕迹判断材料断裂的起源、断裂性质、断裂方式以及断裂机制等。
【总页数】6页(P16-21)
【关键词】扫描电镜;断口分布;硬质合金
【作者】邹序枚
【作者单位】自贡硬质合金厂
【正文语种】中文
【中图分类】TG135.5
【相关文献】
1.YG20C硬质合金断口扫描电镜观察与分析 [J], 黄声洪;源可珊
2.扫描电镜断口分析技术在磁场疗法破碎胆结石研究中的应用 [J], 张沪生
3.扫描电镜断口分析技术在结石破碎研究中的应用 [J], 王仁卉
4.定量金相在高速钢扫描电镜断口分析中的应用 [J], 彭超;刘荣运
5.扫描电镜断口分析在工程塑料研究中的应用 [J], 于杰;孙小燕
因版权原因,仅展示原文概要,查看原文内容请购买。

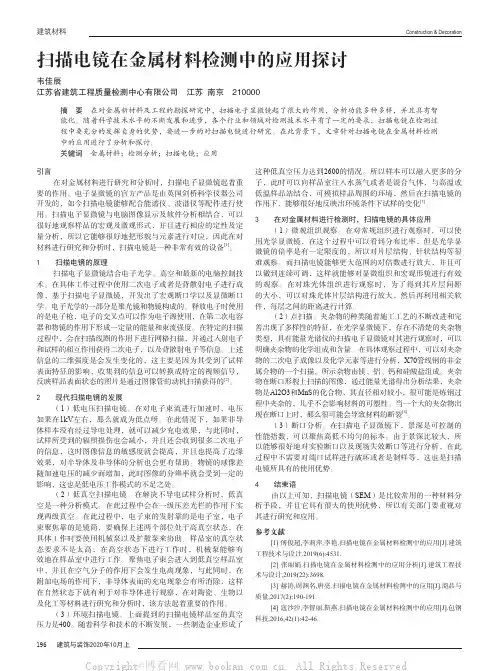

扫描电镜在金属材料检测中的应用
扫描电镜在金属材料检测中有广泛的应用。
它可以提供高分辨率的显
微镜图像和表面形貌分析,以及相关的元素分析和晶体结构分析。
以下是
扫描电镜在金属材料检测中的几个主要应用:
1.表面缺陷分析:扫描电镜可以检测金属材料表面的微小缺陷和裂纹,以帮助了解表面破坏的机制和处理方法。
2.颗粒分析:扫描电镜可以用于确定金属材料中粒子的形态、大小、
分布和成分,以评估其性能和质量。
3.材料组织分析:扫描电镜可以检测金属材料的晶粒尺寸、晶界、位
错和相分布,以帮助了解材料的性能和制备方法。
4.化学成分分析:扫描电镜可以用于确定金属材料中元素的分布和含量,提供有关材料组成的信息。
总之,扫描电镜在金属材料检测中是一种非常有用的工具,可以提供
有关材料性能和结构的详细信息,帮助制定改进和优化的制备和加工方法。
扫描电镜在材料中的应用扫描电镜(Scanning Electron Microscope,简称SEM)是一种广泛应用于材料科学领域的高分辨率显微镜。
它利用电子束与样品相互作用产生的信号来获取样品的形貌和成分信息,具有优越的分辨率和放大倍数,因此在材料研究中有着重要的应用。
在材料科学中,扫描电镜能够提供高分辨率的表面形貌观察。
与光学显微镜相比,扫描电镜具有更高的放大倍数和更好的分辨率,能够观察到更细微的表面细节。
对于材料的表面形貌分析,扫描电镜能够帮助科研人员更全面地了解材料的结构特征、表面纹理和形貌变化等。
例如,在金属材料研究中,通过扫描电镜观察到的晶粒大小、晶界分布和表面缺陷等信息,可以为材料的性能提供重要的参考。
扫描电镜在材料中的应用还包括成分分析。
通过能谱仪等附加设备的配合,扫描电镜可以获取样品的元素成分信息。
利用能谱仪的能量分析功能,可以准确地确定材料中各种元素的含量和分布情况。
这对于材料的组分分析、杂质检测和成分控制等方面都非常重要。
例如,在半导体材料研究中,扫描电镜能够提供有关材料中杂质元素的存在情况和分布特征,并为材料的纯度和质量评估提供可靠的依据。
扫描电镜还可以应用于材料的微观结构研究。
通过扫描电镜观察材料的断口面,可以获取材料的断裂形态和断口特征。
这对于研究材料的断裂机制、强度和韧性等性能具有重要意义。
例如,在材料的力学性能研究中,扫描电镜可以观察到材料的断裂面形貌,进而分析材料的断裂方式和断裂机制,为材料的强度和韧性提供深入理解。
扫描电镜还可以应用于材料的表面形貌工程。
通过在材料表面进行局部处理,如蚀刻、涂覆等,可以改变材料的表面形貌和结构,从而调控材料的性能。
通过扫描电镜观察处理后的材料表面,可以评估处理效果,并优化处理参数。
例如,在涂层材料研究中,扫描电镜可以观察到涂层的厚度、均匀性和结构特征,为涂层材料的性能优化提供依据。
扫描电镜在材料科学中有着广泛的应用。
它可以提供高分辨率的表面形貌观察、成分分析、微观结构研究和表面形貌工程等方面的信息,为材料的研究和应用提供了重要的支持。
扫描电镜在材料科学中的应用材料科学作为一门重要的基础学科,在工业、制造、医学等领域都有重要的应用,而扫描电镜则是材料科学领域中的一种关键仪器。
其应用范围广泛,包括材料形貌分析、显微组织观察、纳米科学等。
下面将从应用领域、分析原理和技术发展角度探讨扫描电镜在材料科学中的应用。
应用领域扫描电镜的应用非常广泛,例如在金属材料、高分子材料、陶瓷材料、半导体材料、生物材料等领域,都有广泛的应用。
在金属材料领域,扫描电镜可用于表面形态特征的研究和材料的腐蚀破坏分析。
在高分子材料领域,扫描电镜可用于研究聚合物的性质、晶体结构,以及材料的来源和成分。
在陶瓷材料领域,扫描电镜可以用于表面质量控制、断口形貌分析、气孔形成和等离子体喷涂。
在半导体材料领域,扫描电镜可用于制备工艺研究和材料表面特征分析。
在生物材料领域,扫描电镜主要用于细胞和器官结构的观察、组织学分析以及病原体形态学研究等。
分析原理扫描电镜利用电子束扫描样品表面,并采集所反射、所散射和所发射的电子信号来获得材料表面的形貌图像,并可以进行成分分析。
扫描电镜的原理可以分为两种模式:二次电子显像和反射电子显像。
其中,二次电子显像是在材料表面上,由于电子束的能量和角度,会产生二次电子信号,然后通过搜集这些二次电子信号的图像来反映样品表面的微观形貌信息。
反射电子显像是在场发射电子显像下,利用电子束入射或反射在样品界面处的反射电子,获得高表面灵敏度的信号。
技术发展扫描电镜技术在过去几十年里得到了快速的发展。
在器件制造、材料科学、生物医学等多个领域都有广泛的应用。
虽然传统的扫描电镜技术对成像的要求很高,像分辨率固定、深度范围小、必须提前确定成像模式等问题相当严重。
但随着新技术的不断出现,这些限制也在不断减少。
现如今出现了更多的高分辨率扫描电镜技术,如扫描透射电子显微镜、高角度向侧扫描电子显微镜、扫描局部震荡透射电镜和精密离子束切割等技术,使得扫描电镜具有了更广泛和更精确的应用空间。
探究金属材料检测中扫描电镜的应用摘要:材料分析是系统性的工程,会用到多种精密设备,扫描电镜作为该设备的一种,发挥着重要作用,该设备能够观测物质的微观结构,在材料、化工等领域应用广泛。
文章主要从以下几个方面对扫描电镜进行了详细介绍,分别为断口分析、微观组织、能谱仪成分及显微结构。
通过上述分析,进而阐述了该设备的附件应用情况,提高了金属材料行业分析的水平,为材料分析奠定了基础。
关键词:扫描电镜;金属材料;微观分析世界上第一台扫描电镜在英国研制成功,它诞生于1965年,从现在来看,当时的扫描电镜性能不优越,随着科技的进步,扫描电镜的技术及制造工艺愈发成熟,性能与以前相比具有跨越式提升。
首先来说,从扫描电镜的精度来看,最初的精度最高能达到25纳米,精度较低,而随着工艺提升,目前的精度能够达到亚纳米级别,使该设备的分效率得到大范围提升。
其次,当前的扫描电镜功能强大,能和其他设备进行联动,极大的增加了使用的灵活性,体现了设备的多样化功能,扫描电镜在材料分析中具有不可替代的作。
1 扫描电镜概述一般来说,扫描电镜的结构不算复杂,大致分为五部分,下面将详细对其结构进行介绍:第一部分为镜筒,它是产生高能电子束的设备,因此我们也将该部分结构称为电子枪或透镜。
第二部分则是扫描信号探测器,它是处理电子信号的部件,能够将其处理成图像。
一般由信号发生器及电子信息处理器等构成。
而第三部分则是图像分析器,通常使用时会结合相机等设备,其功能主要是记录电子信息的图像。
第四部分则是样品室,它提供了真空的环境,可以供电子光束及样品使用,通常由真空阀门及检测器等结构组成。
而最后一部份则是电源系统,主要为设备提供动力,调节其外部环境,通常由电压器、电源电路等构成。
设备为大型的分析仪器,其中融合了多领域的技术,是科技含量较高的产品。
通常来说,它的工作原理如下:该设备的电子枪会发射光束形成光源,该光源会受到电压的影响,进而产生高能电子束,而经过设备内部的磁场后,会按照相应的时间及空间顺序对样品表面进行扫描,采用的扫描顺序为光栅式。
扫描电镜的特点及其在钢铁研究中的应用陈先华(武汉重工质检部)摘要:对扫描电镜的特点进行了简要的介绍,并结合实践检验简要的例举几个应用实例,显示出扫描电镜在材料研究和质量控制方面的重要作用。
扫描电子显微镜简称扫描电镜,它利用聚焦得非常细的高能电子束在试样上扫描,激发出各种物理信息,通过对这些信息的接收、放大和显示成像,以便对试样表面进行分析。
1、扫描电镜的特点:扫描电镜有很大的景深,对粗糙的表面,例如凹凸不平的金属断口显示得很清楚,而且立体感很强,是研究固体试样表面形貌特征的有力工具。
通过与能谱仪和波谱仪等设备的配套使用,还可以获得材料局部的化学成份等信息,扫描电镜试样制备简单,有的试样可以不经制作直接放入电镜观察,因此更接近物质的自然状态,其放大倍数范围较宽,因而可以把宏观断口分析和微观断口分析结合起来,这在失效分析时特别有用。
由于扫描电镜的最高放大倍数为数十万倍,远高于金相显微镜,因此还可以辅助金相显微镜对组织进行分析,扫描电镜与试验室其他设备相结合,可以较为全面的对材料进行分析,使缺陷和失效产生的原因更为清楚和正确。
断口如实地记录了断裂的全过程和各种因素对断口影响,通过电镜对断口的观察,可以找到许多缺陷和失效产生的线索,因此扫描电镜是缺陷分析和失效分析的主要工具。
我厂引进日本电子JSM-6490LV型扫描电镜,最高分辨率为3.0nm,放大倍数为5-300000倍,装有二次电子和背散射电子探头,全新功能丰富的图形用户界面,能有效的对电镜进行操作,方便的图像操作功能,能对图像特征进行测量,电镜还安装了能谱仪,能对微区化学成份进行半定量分析,是当前投入使用的电镜中较先进的设备。
2、扫描电镜在钢铁研究中的应用。
运用扫描电镜进行研究需要对金属材料的生产、使用、工况等各种知识有一个全面的了解,特别是断口学有一个全面的掌握,如:解理断裂是沿严格的晶面断裂,一般来说是脆性断裂,具有河流花样,解理台阶等特征;微孔聚焦型断裂上有大量微坑是一种延性破断;疲劳断口宏观为海滩花样,微观具有疲劳条纹特征,每一条疲劳条纹对应为一次受力循环;白点裂纹低倍观察有圆滑的边界,对白点内放大观察多具有碎条状准解理特征等。
扫描电镜在金属材料检测中的应用加工工艺进步,金属材料制造技术几乎每天都在不断进步,有效保证了金属材料的卓越性能。
然而,在质量检测方面,由于过程控制和材料损伤的不可避免,出现了许多问题。
为了解决这些问题,金属材料行业开始考虑使用扫描电镜(SEM)在金属材料检测中的应用。
扫描电镜可以提供高精度的影像,使操作者可以清楚地观察到缺陷的位置,准确诊断缺陷的大小及其类型。
此外,扫描电镜还可以提供多种不同的采样技术,例如原子力显微镜(AFM)、电子能谱(ES)和X射线(XRD),使分析可以从化学、物理和机械方面进行。
金属材料行业使用扫描电镜(SEM)的益处是显而易见的,它可以帮助解决表面缺陷检测和内部缺陷检测,从而改善产品质量管理和制造流程控制。
在表面缺陷检测方面,扫描电镜可以提供非常高精度的成像,可以用于检测微小缺陷,有效抑制任何可能显示在表面的材料缺陷。
扫描电镜可以帮助在金属表面上识别微量的缺陷,从而有利于质量管理。
此外,由于扫描电镜(SEM)可以提供出色的成像,因此可以用于检测金属材料内部缺陷。
通过扫描电镜,我们可以清楚地看到金属材料内部缺陷的位置、形状和大小,这有助于快速准确地诊断问题,从而避免任何可能导致缺陷发展的潜在风险。
另外,扫描电镜还可以用于产品复原,以实现金属材料的准确测量。
通过基于图像的自动测量,可以在几分钟内识别出复杂的被测材料的尺寸和形状,这有助于准确测量金属材料,以确保其质量和可靠性。
最后,扫描电镜可以帮助金属材料行业更加有效地利用生产资源,降低制造成本。
它可以帮助企业更好地控制和检测产品质量,从而提高可靠性,降低损失,减少制造成本。
总之,扫描电镜(SEM)为金属材料行业提供了一种快速准确、高效灵活的技术,有助于更好地控制产品质量,提高质量,降低制造成本,同时提供可靠的制造流程控制解决方案。
因此,扫描电镜在金属材料的检测、分析和测量中的应用受到了金属材料行业的广泛欢迎。
扫描电镜在金属材料检测中的应用冯 柳,彭庆梁(山东理工大学分析测试中心,山东 淄博 255000)摘 要:扫描电镜是材料研究与分析中的通用设备,在材料、化工、机械等领域的微观形貌分析中起着重要的作用。
本文主要从微观组织观察、材料断口分析、结合能谱仪的微区成分分析、显微织构分析四个方面简述扫描电镜的发展历程和特点以及扫描电镜及其附件在金属材料检测中的应用,为金属材料行业用扫描电镜分析提供了一定的参考依据。
关键词:扫描电镜;金属材料;微观分析中图分类号:TG115 文献标识码:A 文章编号:1002-5065(2020)16-0208-2Application of scanning electron microscope in metal material detectionFENG Liu, PENG Qing-liang(Analysis and testing center of Shandong University of Technology,Zibo 255000,China)Abstract: SEM is a general equipment in material research and analysis, which plays an important role in the micro morphology analysis of materials, chemical industry, machinery and other fields. In this paper, the development process and characteristics of SEM and the application of SEM and its accessories in metal material detection are briefly introduced from four aspects: microstructure observation, material fracture analysis, micro zone composition analysis combined with energy dispersive spectrometer, and micro texture analysis. The application of SEM and its accessories in metal material detection provides a certain reference for the use of SEM in metal material industry.Keywords: scanning electron microscope; metal materials; microscopic analysis1965年在英国诞生了世界上第一台扫描电镜,截止至今,扫描电镜的技术指标和功能性也发生的质的飞跃[1]。
扫描电子显微镜在材料分析中的应用随着科技的迅速发展,扫描电子显微镜已成为现代科技领域不可或缺的一种工具。
扫描电子显微镜具有高分辨率、高放大率、高灵敏度等优越的特性,成为了材料分析领域中必不可少的仪器之一。
一、扫描电子显微镜的原理扫描电子显微镜是一种利用高速电子束扫描物体,利用电子与物样的相互作用所产生的特殊信号进行成像的显微镜。
它通过调节聚焦、加速电压等参数,控制电子束扫描样品表面,激发出由样品反射回来的电子,从而形成一幅图像。
二、扫描电子显微镜在材料分析中的应用1.显微结构分析扫描电子显微镜能够提供高分辨率成像功能,因此常被用来研究材料的微观结构和表面形貌。
例如,扫描电子显微镜可以获取金属材料的晶界、晶粒等结构信息,及其表面形貌的特征,可以帮助我们更清晰地了解材料的内部结构,为研究材料的物理、化学性质奠定基础。
2.元素显微分析扫描电子显微镜不仅可以获取材料的显微结构和表面形貌,还能够实现元素分析。
扫描电子显微镜设置特殊的X射线光谱分析技术,可以用于检测物体表面的化学性质,实现元素定性分析和元素定量分析。
例如,在电子束扫描金属表面时,会激发出不同能量的X射线,根据特征能谱进行光谱分析,可以判断不同元素的存在及含量。
3.表面缺陷检测材料表面缺陷是制造过程中常见的一种问题。
扫描电子显微镜具有高分辨率、高灵敏度的检测能力,可利用电子微观镜的成像及非常便利的样品制备方法,检查材料表面缺陷。
例如,通过扫描电子显微镜检测整块半导体晶圆表面的缺陷,如裂纹、划痕和晶界等,可以帮助生产部门查找产品性能不良的原因,便于进行重加工或者换料。
4.分析特殊材料扫描电子显微镜在分析材料领域的其他特殊材料也起到很大的作用。
例如,碳纳米管是一种常见的特殊材料,这种材料的特殊的颗粒结构非常小,扫描电子显微镜能够清晰地观察到其材料表面形貌和微观结构,帮助研究人员更好地理解碳纳米管的物理、化学性质。
总之,扫描电子显微镜是一种非常重要的材料分析工具,其应用广泛,能够通过高分辨率、高灵敏度的检测能力,帮助我们更深入地了解材料的微观结构和表面形貌、元素情况以及表面缺陷等信息,为我们更好地研究材料的各种性质奠定了基础。
现代扫描电镜的发展及其在材料科学中的应用应用一《瞅瞅现代扫描电镜在材料微观形貌分析里的神通》要说现代扫描电镜呀,那在材料科学里可真是个厉害角色,尤其是在材料微观形貌分析这块,那作用简直了。
我就给你们讲讲我亲身经历的一件事儿,让你们感受感受它的神通。
有一回,我们实验室接了个研究新型合金材料的活儿。
这合金材料吧,从外表看就是一块平平无奇的金属块,黑乎乎的,跟路边废铁似的,谁能想到这里头藏着大学问呢。
一开始,我们用肉眼瞅,啥特别的都没看出来。
后来,就轮到现代扫描电镜大显身手啦。
把那金属块切成小块儿,小心翼翼地放进扫描电镜里。
这扫描电镜就像个超级精密的小侦探,开始对材料进行全面“侦察”。
它发出细细的电子束,一束束电子就跟小精灵似的在材料表面跑来跑去,这一跑呀,那些微观世界的秘密就被揪出来啦。
在电子束的扫描下,原本看起来光滑平整的材料表面,居然像月球表面似的,有好多大大小小的坑坑洼洼,还有一些奇怪的凸起和纹路。
这些微观结构就像是材料的“指纹”,每一种都有它的意义。
通过扫描电镜,我们清楚地看到了这些“指纹”,能够确定合金里面各种成分的分布是不是均匀,有没有什么缺陷或者杂质藏在里头。
比如说,有的地方那些小颗粒分布得就跟闹元宵撒芝麻似的,乱得很,这就说明在制作过程中可能某个环节出了岔子。
而有的区域呢,结构又特别规整,就像士兵排队似的,这说明这部分的成分比例和制作工艺可能就很标准。
靠着扫描电镜给我们提供的这些详细信息,我们就能针对性地改进合金的制备方法,让这原本看起来像废铁的材料,摇身一变成为性能超棒的新型合金。
所以呀,现代扫描电镜在材料微观形貌分析这块,那可真不是盖的,就像给科研人员配了一双能看穿材料微观世界的“透视眼”。
应用二《现代扫描电镜在材料失效分析里也能当“神探”》现代扫描电镜啊,在材料失效分析这块也是一把好手,就像个超级“神探”,能把材料失效的原因查得明明白白的。
我这儿也有个事儿给你们讲讲。
之前公司生产的一批零部件,在使用了一段时间后,就出问题了,好多都莫名其妙地坏掉了。
扫描电子显微镜在金属材料领域的应用
(1)金属材料断裂失效分析。
常见以磨损、腐蚀、断裂、变形等失效形式存在。
通过对断口微观形貌的观察,根据脆性断裂及韧性断裂机理,结合材料受力状态分析,找出失效根源。
(2)金属材料的表面缺陷分析。
常见缺陷以起泡、翘皮、裂纹等形式存在。
利用扫描电子显微镜对金属表面或界面的薄层进行组分、结构和能态等分析,揭示金属材料及其制品的表面形貌、成分、结构或状态。
(3)金属材料的微区化学成分分析。
分析表面形貌及微区成分,为失效机理推断提供定性定量依据。
判定合金中析出相或固溶体的组成、测定金属及合金中各种元素的偏析、研究电镀等工艺过程形成的异种金属的结合状态、研究摩擦和磨损过程中的金属转移现象以及失效件表面的析出物或腐蚀产物的鉴别等。
