路由器OSPF动态路由配置

路由器OSPF动态路由配置

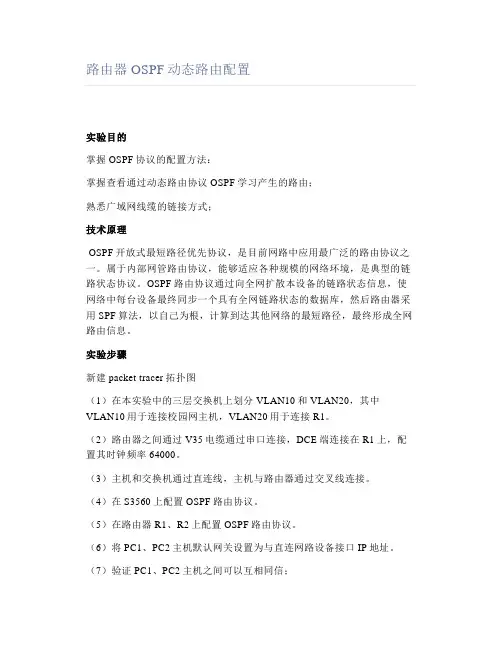

路由器OSPF动态路由配置实验目的掌握OSPF协议的配置方法：掌握查看通过动态路由协议OSPF学习产生的路由；熟悉广域网线缆的链接方式；技术原理OSPF开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。

属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。

OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

实验步骤新建packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置OSPF路由协议。

（5）在路由器R1、R2上配置OSPF路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；实验设备PC 2台；Switch_3560 1台；Router-PT 2台；直连线；交叉线；DCE串口线如图1-1图1-1PC1配置IP地址: 192.168.1.2子网掩码: 255.255.255.0网关: 192.168.1.1PC2配置IP地址: 192.168.2.2子网掩码: 255.255.255.0网关: 192.168.2.1S3560操作指令en （进入特权模式）ip routing （启动IP路由功能）vlan 10 （新建虚拟局域网VLAN10）exit （返回上层配置模式）vlan 20 （新建虚拟局域网VLAN20）int fa 0/10 （进入模块0的端口10）switchport access vlan 10 (将该端口划分到虚拟局域网VLAN10中）exit （返回上层配置模式）int fa 0/20 （进入模块0的端口20）switchport access vlan 20 (将该端口划分到虚拟局域网VLAN20中）exit （返回上层配置模式）int vlan 10 （进入虚拟局域网VLAN10中）ip address 192.168.1.1 255.255.255.0 （配置其IP地址为192.168.1.1 子网掩码为255.255.255.0）no shut （开启该端口）exit （返回上层配置模式）int vlan 20 （进入虚拟局域网VLAN20中）ip address 192.168.3.1 255.255.255.0 （配置其IP地址为192.168.3.1 子网掩码为255.255.255.0）no shut （开启该端口）end （退出）show ip route （查看路由表）router ospf 1 （启动ospf协议）network 192.168.1. 0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.1.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）network 192.168.3. 0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）end （退出）show ip route （查看路由表）R1操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R1 （将路由器的名称更改为R1）int fa 0/0 （进入0模块的0端口）no shut （开启该端口）ip address 192.168.3.2 255.255.255.0 （设置该端口的IP地址为192.168.3.2 子网掩码为255.255.255.0）exit （返回上层配置模式）int s 2/0 （进入同步串行接口2号模块的0号接口）no shut （开启该接口）clock rate 64000 (配置其时钟频率64000，必须配置时钟才可通信)ip address 192.168.4.1 255.255.255.0 （设其接口的IP地址为192.168.4.1 子网掩码为255.255.255.0）end （退出）show ip route （查看路由表）conf t （进入全局配置模式）router ospf 1 （启动ospf协议）network 192.168.3.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）network 192.168.4.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）end （退出）show ip route （查看路由表）R2操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R2 （将路由器的名称更改为R2）int fa 0/0 （进入0模块的0端口）no shut （开启该端口）ip address 192.168.2.1 255.255.255.0 （设置该端口的IP地址为192.168.2.1 子网掩码为255.255.255.0）exit （返回上层配置模式）int s 2/0 （进入同步串行接口2号模块的0号接口）no shut (开启该接口）ip address 192.168.4.2 255.255.255.0 （设其IP地址为192.168.4.2 子网掩码为255.255.255.0）end （退出）show ip route （查看路由表）conf t （进入全局配置模式)router ospf 1 （启动ospf协议）network 192.168.2.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.2.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）network 192.168.4.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）end （退出）show ip route (查看路由表)实验最终目的PC1上打开cmd（命令提示符）ping PC2（IP地址：192.168.2.2）有回复。

第6章 OSPF路由协议配置

第6章 OSPF路由协议配置

6.1.2 链路状态协议的工作原理
1. 发现邻居 向所有可用网络发送Hello分组，依靠这种Hello协议，链路状态协议 实现邻居的发现。
2. 数据库同步 在确定了邻居之后，路由器将进行链路状态数据库(LSDB)的同步，主 要包括以下三个过程： （1）创建链路状态通告(LSA) 在创建链路状态通过的过程中，其中一个重要的步骤是计算出每个接 口的度量值。在OSPF中使用代价(cost)作为度量值。Cost为1到65535之间 的一个整数。不同厂商的代价计算方法不尽相同，但其一般原则是带宽越 高，代价越小(越优先)。思科的代价计算公式是108/带宽。 如果带宽大于100M的话,将产生1个小于1的小数,这是不允许的.因此从 IOS版本11.2之后,可以使用命令ospf auto-cost reference-bandwidth 来 修正这个问题,允许管理者更改缺省的参考带宽。
第6章 OSPF动态路由的配置
（时间：8学时）
第6章 动态路由的配置
学习目的与要求：
动态路由协议能够动态地反映网络的状态，当网络发 生变化时，网络中的路由器会把这个消息通告给其他的路 由器，最终所有的路由器将知道网络的变化，及时调整路 由表，从而保证数据包的正常传输。 学完本章，你将能够： 描述链路状态路由协议原理 熟练配置OSPF路由
6.2.1
OSPF协议概述
OSPF是开放标准同时性能远强于RIP协议，因此在大中型 网络中OSPF协议得到了普遍使用，其特点如下： （1）OSPF是自治系统内部使用的协议即内部网关协议，是 基于链路状态算法的路由协议。 （2）OSPF使用IP分组直接封装OSPF协议报文，协议号是89。 OSPF数据包的TTL值被设为1，即OSPF数据包只能被传送到 一跳范围之内的邻居路由器。 （3）OSPF当前主要使用的版本是针对IPv4开发的OSPFv2， 其协议的具体描述在RFC2328中。另外针对IPv6的OSPFv3 也开始使用，在RFC2470中确定了OSPFv3的基本标准。 （4）OSPF能快速收敛，当网络拓扑发生变化时，OSPF可以 立即发送更新报文，使这一变化在自治系统中同步。同时 OSPF这种不定时广播路由，也节省了带宽资源。

路由器R4---OSPF动态路由协议配置实验

路由器R4---OSPF动态路由协议配置实验

OSPF动态路由配置一、实验名称：OSPF动态路由配置二、实验目的1、掌握OSPF动态路由的配置2、知道什么情况下适合使用OSPF动态路由三、网络拓朴四、实验设备1、四台路由器（每台配置4个以太网接口）2、四台安装有 windows 98/xp/2000操作系统的主机3、若干直连、交叉网线五、实验过程1、选择2811路由器2台。

每台添加WIC-1T模块一个。

2、将路由器、主机根据如上图示进行连接。

3、设置主机的IP地址、子网掩码和默认网关4、三层交换机S3560接口配置Switch>enSwitch#conf tSwitch(config)#hostname S3560Enter configuration commands, one per line. End with CNTL/Z.S3560(config)#vlan 10S3560(config-vlan)#exitS3560(config)#vlan 20S3560(config-vlan)#exitS3560(config)#int f0/10S3560(config-if)#switchport access vlan 10S3560(config-if)#exitS3560(config)#int f0/20S3560(config-if)#switchport access vlan 20S3560(config-if)#exitS3560(config)#ip routing //启用三层交换机路由功能S3560(config)#interface vlan 10S3560(config-if)#ip address 192.168.1.2 255.255.255.0 S3560(config-if)#no shutdownS3560(config-if)#exitS3560(config)#interface vlan 20S3560(config-if)#ip address 192.168.3.1 255.255.255.0 S3560(config-if)#no shutdownS3560(config-if)#exit5、路由器R1接口配置Router>enRouter#conf tRouter(config)#hostname R1R1(config)#interface f0/0R1(config-if)#ip address 192.168.3.2 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface s0/2/0R1(config-if)#clock rate 64000R1(config-if)#ip address 192.168.4.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exit6、路由器R2接口配置Router>enRouter#conf tRouter(config)#hostname R2R2(config)#interface f0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#interface s0/2/0R2(config-if)#ip address 192.168.4.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exit7、三层交换机的OSPF的配置S3560(config)#router ospf 1 //启用OSPF协议S3560(config-router)#log-adjacency-changes //令可用来激活路由协议邻接关系变化日志的功能（例如ospf或者ISIS等）S3560(config-router)#network 192.168.1.0 0.0.0.255 area 0S3560(config-router)#network 192.168.3.0 0.0.0.255 area 08、路由器R1的RIP的配置R1(config)#router ospf 1 //启用OSPF协议R1(config-router)#log-adjacency-changes //令可用来激活路由协议邻接关系变化日志的功能（例如ospf或者ISIS等）R1(config-router)#network 192.168.3.0 0.0.0.255 area 0R1(config-router)#network 192.168.4.0 0.0.0.255 area 09、路由器R2的RIP的配置R2(config)#router ospf 1 //启用OSPF协议R2(config-router)#log-adjacency-changes //令可用来激活路由协议邻接关系变化日志的功能（例如ospf或者ISIS等）R2(config-router)#network 192.168.4.0 0.0.0.255 area 0R2(config-router)#network 192.168.2.0 0.0.0.255 area 010、查看三层交换机S3560路由表信息S3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10O 192.168.2.0/24 [110/66] via 192.168.3.2, 00:04:35, Vlan20C 192.168.3.0/24 is directly connected, Vlan20O 192.168.4.0/24 [110/65] via 192.168.3.2, 00:04:35, Vlan2011、查看路由器R1路由表信息R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setO 192.168.1.0/24 [110/2] via 192.168.3.1, 00:02:12, FastEthernet0/0O 192.168.2.0/24 [110/65] via 192.168.4.2, 00:15:39, Serial0/2/0C 192.168.3.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/2/012、查看路由器R2路由表信息R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setO 192.168.1.0/24 [110/66] via 192.168.4.1, 00:02:40, Serial0/2/0C 192.168.2.0/24 is directly connected, FastEthernet0/0O 192.168.3.0/24 [110/65] via 192.168.4.1, 00:02:50, Serial0/2/0C 192.168.4.0/24 is directly connected, Serial0/2/013、其他查看配置信息命令Router#show ip route //查看路由器的路由表Router#show ip route rip //查看路由表中通过RIP路由协议学习到的路由Router#show ip protocol //查看路由器开启的路由协议Router#show ip ospf neighbor //查看与本路由器是“邻居”关系的路由器Router#show ip ospf interface //查看区域号和与此相关的信息Router#show ip ospf database //查看前路由器ospf的数据库信息Router#clear ip route * //清除路由表中通过路由协议学习到的路由14、进行主机间ping测试15、跟踪PC1 PC2的数据包转发过程PC> tracert 192.168.2.2。

实验五 ospf路由设置

实验五 ospf路由设置

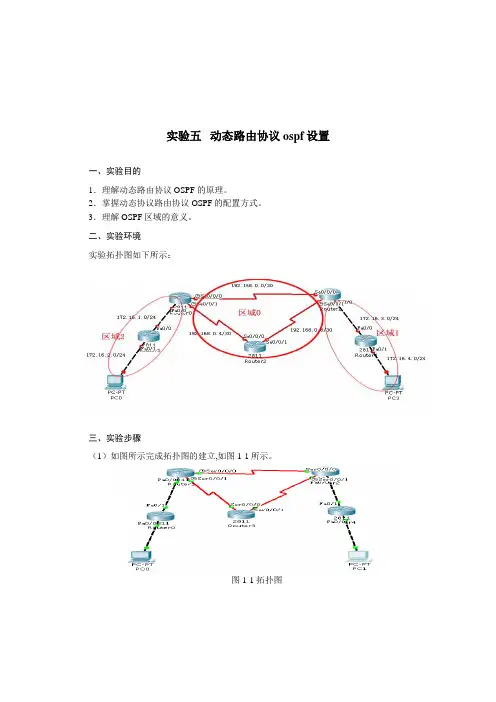

实验五动态路由协议ospf设置一、实验目的1．理解动态路由协议OSPF 的原理。

2．掌握动态协议路由协议OSPF的配置方式。

3．理解OSPF区域的意义。

二、实验环境实验拓扑图如下所示：三、实验步骤（1）如图所示完成拓扑图的建立,如图1-1所示。

图1-1 拓扑图（2）如图所示配置路由器各接口及主机的IP地址。

(按照图中所标识的网络号，自行分配地址)PCO:如图1-2所示。

图1-2 PC0IP地址配置ROUTER3：Router(config)#interface Serial0/0/0Router(config-if)#ip addre 192.168.0.6 255.255.255.252Router(config-if)#no shutdownRouter(config-if)#interf s0/0/1Router(config-if)#ip addre 192.168.0.9 255.255.255.252Router(config-if)#no shutdow（3）如图所示区域划分，在路由器上配置ospf协议。

ROUTER1:Router(config)#router ospf 1Router(config-router)#netw 172.16.1.0 0.0.0.255 area 2Router(config-router)#netw 192.168.0.4 0.0.0.3 area 0Router(config-router)#netw 192.168.0.0 0.0.0.3 area 0（4）运行show ip route命令，查看各个路由器的路由表ROUTER0:172.16.0.0/24 is subnetted, 4 subnets第2章局域网硬件·5·C 172.16.1.0 is directly connected, FastEthernet0/1C 172.16.2.0 is directly connected, FastEthernet0/0O IA 172.16.3.0 [110/66] via 172.16.1.2, 00:00:42, FastEthernet0/1O IA 172.16.4.0 [110/67] via 172.16.1.2, 00:00:42, FastEthernet0/1192.168.0.0/30 is subnetted, 3 subnetsO IA 192.168.0.0 [110/65] via 172.16.1.2, 00:00:52, FastEthernet0/1O IA 192.168.0.4 [110/65] via 172.16.1.2, 00:00:52, FastEthernet0/1O IA 192.168.0.8 [110/129] via 172.16.1.2, 00:00:52, FastEthernet0/1ROUTER1172.16.0.0/24 is subnetted, 4 subnetsC 172.16.1.0 is directly connected, FastEthernet0/0O 172.16.2.0 [110/2] via 172.16.1.1, 00:01:24, FastEthernet0/0O IA 172.16.3.0 [110/65] via 192.168.0.2, 00:01:19, Serial0/0/0O IA 172.16.4.0 [110/66] via 192.168.0.2, 00:01:19, Serial0/0/0192.168.0.0/30 is subnetted, 3 subnetsC 192.168.0.0 is directly connected, Serial0/0/0C 192.168.0.4 is directly connected, Serial0/0/1O 192.168.0.8 [110/128] via 192.168.0.6, 00:01:54, Serial0/0/1ROUTER2:172.16.0.0/24 is subnetted, 4 subnetsO IA 172.16.1.0 [110/65] via 192.168.0.1, 00:02:31, Serial0/0/0O IA 172.16.2.0 [110/66] via 192.168.0.1, 00:02:31, Serial0/0/0C 172.16.3.0 is directly connected, FastEthernet0/0O 172.16.4.0 [110/2] via 172.16.3.1, 00:02:36, FastEthernet0/0190.168.0.0/30 is subnetted, 1 subnetsC 190.168.0.8 is directly connected, Serial0/0/1192.168.0.0/30 is subnetted, 3 subnetsC 192.168.0.0 is directly connected, Serial0/0/0O 192.168.0.4 [110/128] via 192.168.0.1, 00:03:06, Serial0/0/0O 192.168.0.8 [110/192] via 192.168.0.1, 00:03:06, Serial0/0/0ROUTER3:172.16.0.0/24 is subnetted, 4 subnetsO IA 172.16.1.0 [110/65] via 192.168.0.5, 00:01:53, Serial0/0/0O IA 172.16.2.0 [110/66] via 192.168.0.5, 00:01:53, Serial0/0/0O IA 172.16.3.0 [110/129] via 192.168.0.5, 00:01:53, Serial0/0/0O IA 172.16.4.0 [110/130] via 192.168.0.5, 00:01:53, Serial0/0/0192.168.0.0/30 is subnetted, 3 subnetsO 192.168.0.0 [110/128] via 192.168.0.5, 00:02:28, Serial0/0/0C 192.168.0.4 is directly connected, Serial0/0/0C 192.168.0.8 is directly connected, Serial0/0/1ROUTER4:172.16.0.0/24 is subnetted, 4 subnetsO IA 172.16.1.0 [110/66] via 172.16.3.2, 00:09:41, FastEthernet0/1 O IA 172.16.2.0 [110/67] via 172.16.3.2, 00:09:41, FastEthernet0/1 C 172.16.3.0 is directly connected, FastEthernet0/1C 172.16.4.0 is directly connected, FastEthernet0/0192.168.0.0/30 is subnetted, 3 subnetsO IA 192.168.0.0 [110/65] via 172.16.3.2, 00:09:41, FastEthernet0/1 O IA 192.168.0.4 [110/129] via 172.16.3.2, 00:09:41, FastEthernet0/1 O IA 192.168.0.8 [110/193] via 172.16.3.2, 00:09:41, FastEthernet0/1 （5）测试整个网络的连通性，如图1-3所示。

项目10：动态路由协议OSPF的配置

项目10：动态路由协议OSPF的配置

项目10：动态路由协议OSPF的配置
10.2.2 OSPF路由协议概述 1.2 相关知识 1. OSPF路由协议的术语 （10）LSA和LSU。运行OSPF路由协议的路由器在发 现链路状态发生变化时，会触发地发出链路状态通告 （Link-State Advertisement，LSA）。 （11）OSPF网络类型。根据路由器所连接的物理网络 不同，OSPF接口自动识别三种类型的网络：广播多路访 问型（Broadcast multiAccess）、非广播多路访问型 （None Broadcast MultiAccess，NBMA）和点到点型 （Point-to-Point）网络。 （12）OSPF数据包。OSPF路由器是依靠5种不同种 类的数据包来识别它们的邻居并更新链路状态路由信息，
项目10：动态路由协议OSPF的配置
10.2.2 OSPF路由协议概述 1.2 相关知识 3. OSPF基本算法
10
A 10 B 5 C 122.123.0.0 5 218.12.226.5 5 D
122.123.0.0
10
图10.6 OSPF最短路径树

项目10：动态路由协议OSPF的配置
10.2.2 OSPF路由协议概述 1.2 相关知识 3. OSPF基本算法
项目10：动态路由协议OSPF的配置
10.2.1 链路状态路由选择协议 1.2 相关知识 5. 链路状态路由协议的要求
在这些区域内不 泛洪LSP，不需要 重新运算SPF算法 Area 0 重新运算 SPF算法
Area 1
Area 10
仅在区域 内LSP泛洪
图10.3 多区域和SPF算法
项目10：动态路由协议OSPF的配置
项目10：动态路由协议OSPF的配置

网络实验6路由器OSPF动态路由配置,路由器综合路由配置

网络实验6路由器OSPF动态路由配置,路由器综合路由配置

《网络原理与技术实验》实验报告实验名称：路由器OSPF动态路由配置，路由器综合路由配置评分：________班级：学号：姓名：实验目的：●掌握OSPF协议的配置方法：●掌握查看通过动态路由协议OSPF学习产生的路由；●熟悉广域网线缆的链接方式；实验原理：OSPF开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。

属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。

OSPF 路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用OSPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

实验拓扑图：实验步骤：新建packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置OSPF路由协议。

（5）在路由器R1、R2上配置OSPF路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.2.2Submask: 255.255.255.0Gateway: 192.168.2.1S3560enconf thostname S3569vlan 10exitvlan 20interface fa 0/10switchport access vlan 10exitint fa 0/20switchport access vlan 20exitinterface vlan 10ip address 192.168.1.1 255.255.255.0 no shutdownexitinterface vlan 20ip address 192.168.3.1 255.255.255.0 no shutdownendshow ip route //空的conf tip routingrouter ospf 1network 192.168.1.0 0.0.0.255 area 0 network 192.168.3.0 0.0.0.255 area 0 endshow ip route实验程序执行结果：实验二实验目标：掌握综合路由器的配置方法；掌握查看通过路由重分布学习产生的路由；熟悉广域网线缆的链接方式；技术原理：为了支持本设备能够运行多个路由协议进程，系统软件提供了路由信息从一个路由进程重分布到另一个路由进程的功能。

动态路由-----OSPF协议原理与单区域实验配置

动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。

与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。

链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。

OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。

⽹络，OSPFv3⽤在⽹络。

可⽤于⼤型⽹络。

OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。

路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。

OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。

在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。

⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。

标准区域:同上,即最普通的区域。

末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。

完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。

⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。

路由器动态路由协议单区域OSPFv2配置

➢ 在交换机3560上配置OSPF路由协议。 ➢ 在路由器R0、R1上配置OSPF路由协议。 ➢ 将PC0、PC1主机默认网关设置为直连网
络设备接口的IP地址。 ➢ 验证PC0和PC1之间的通信。
青岛大学计算机科学技术学院 云红艳
路由器添加广域网模块WIC-2T操作
添加模块卡操作步骤：
1.点击路由器，选中 physical(物理)，首先把路 由器的开关关掉，在 Physical Device View（设 备视图右下绿色点） 。 2.在左侧的下拉菜单视图找 到“WIC-2T”（2个高速串 行接口的广域网接口模块） ，拉出来，拉到设备视图的 黑色方框上。 3.再开启路由器设备开关。
青岛大学计算机科学技术学院 云红艳
动态路由协议OSPF配置
实验步骤:
➢ 建立Packet Tracer拓扑。 ➢ 为2台路由器添加带有2个高速串口的广
域网接口卡WIC-2T模块，使用DCE串口线 连接两个路由器，路由器R0的串口配置 时钟频率64000。
➢ 在三层交换机上创建Vlan10（连接主机 ）和Vlan20（连接R1）。
青岛大学计算机科学技术学院 云红艳
在交换机S3560配置OSPF 路由协议：
SW#conf t SW(config)#ip routing //开启IP路由功能 SW(config)#router ospf 1 //启动OSPF路由进程 SW(config-router)# network 192.168.1.0 0.0.0.255 area 0 //配置参 与OSPFv2路由协议的接口范围,使之能接收和发送OSPF更新信息 SW(config-router)# network 192.168.3.1 0.0.0.0 area 0 SW(config-router)#end

实训十六、RIP、OSPF动态路由协议的配置


OSPF缺点
配置相对复杂，需要一定的网络知识；对路由器的性能要 求较高。
不同场景下协议选择建议
小型网络
对于规模较小、结构简单的 网络，可以选择RIP协议， 因为其配置简单，易于实现 和维护。
中大型网络
对于规模较大、结构复杂的 网络，建议选择OSPF协议 。OSPF协议能够避免路由 环路问题，支持多区域划分 和多种路由类型，适用于大 型网络。
OSPF特点：无环路、收敛快、扩展性强、支持VLSM和CIDR、支持认证 等。
OSPF区域：OSPF协议通过将自治系统划分为不同的区域（Area）来优 化网络性能，减少资源消耗。
OSPF工作原理
建立邻居关系
OSPF路由器通过发送Hello报文 来发现、建立和维护邻居关系。
交换链路状态信息
每台OSPF路由器都会生成一条 LSA（链路状态广播），包含路 由器上所有直连网段的信息。这 些LSA会被泛洪到整个OSPF区域
RIP报文使用UDP进行传输，目的 端口号为520。在传输过程中， RIP报文会被封装在IP数据报中， 并通过互联网进行传输。
03 OSPF动态路由协议
OSPF协议概述
OSPF（Open Shortest Path First，开放最短路径优先）协议：是一种 基于链路状态的内部网关协议（IGP），用于在单一自治系统（AS）内 决策路由。
LSR（Link State Request）报文：用 于向邻居路由器请求 特定的LSA信息。
LSU（Link State Update）报文：用于 向邻居路由器发送 LSA信息或对LSR报文 的响应。
LSAck（Link State Acknowledgment） 报文：用于对收到的 LSA信息进行确认。

动态路由协议OSPF配置.

【实现功能】 在路由器上配置动态路由 OSPF 实现不同网络的通信。
