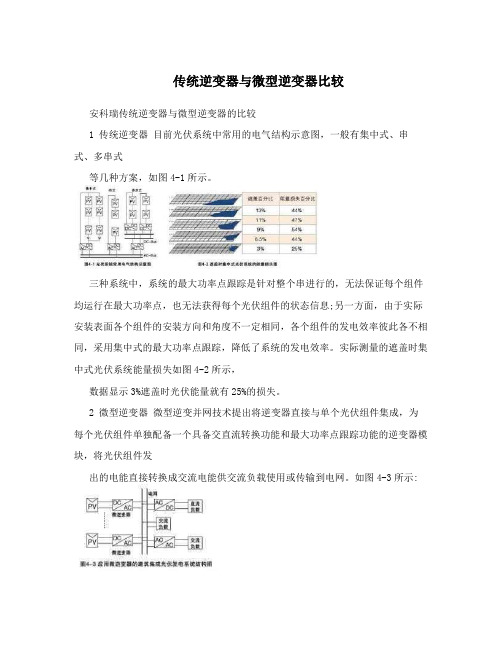

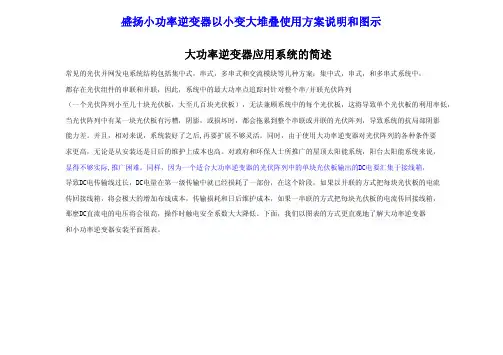

传统逆变器与微型逆变器比较安科瑞传统逆变器与微型逆变器的比较1 传统逆变器目前光伏系统中常用的电气结构示意图，一般有集中式、串式、多串式等几种方案，如图4-1所示。
三种系统中，系统的最大功率点跟踪是针对整个串进行的，无法保证每个组件均运行在最大功率点，也无法获得每个光伏组件的状态信息;另一方面，由于实际安装表面各个组件的安装方向和角度不一定相同，各个组件的发电效率彼此各不相同，采用集中式的最大功率点跟踪，降低了系统的发电效率。
实际测量的遮盖时集中式光伏系统能量损失如图4-2所示，数据显示3%遮盖时光伏能量就有25%的损失。

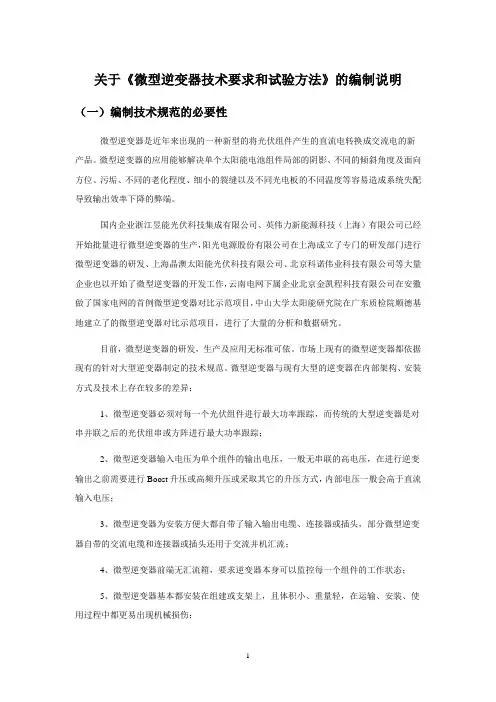

2 微型逆变器微型逆变并网技术提出将逆变器直接与单个光伏组件集成，为每个光伏组件单独配备一个具备交直流转换功能和最大功率点跟踪功能的逆变器模块，将光伏组件发出的电能直接转换成交流电能供交流负载使用或传输到电网。
如图4-3所示:采用微逆变器取代传统的集中式逆变器具有以下优点: (1)每个微逆变器单独连接阵列中一个光伏面板。
每个光伏面板都有独立的最大功率点跟踪(MPPT)控制，不管阵列中其它面板怎样，该面板任何时候都能输出最大功率。
实际应用中遭遇阴影遮挡、污垢积累、光照偏离或不匹配等不理想条件时，微逆变器都将使整个光伏阵列能量输出达到最大。
系统的发电效益显著提高。
(2)将逆变器与光伏组件集成，可以实现模块化设计、单个模块失效不会对整个系统造成影响，设计环境温度达到-40度~+65度。
环境等级达到IP65，不独立占用安装空间，分布式安装便于配置，能够充分利用空间和适应不同安装方向和角度的应用系统，可靠性高且扩展简单方便; (3)将微逆变器技术与电力线载波通信技术相结合，通过电网交流母线就可以采集各个微逆变器和光伏组件的输出功率和状态信息，很方便的实现整个系统的监控，同时不需要额外的通信线路，对系统连线没有任何负担，极大的简化了系统结构。
刘静(1988,)，女，汉族，本科，工程师，主要研究方向为智能建筑供配电监控系统邮箱:2880157869@;。
WVC-2400(Life)智能微型并网逆变器使用手册微型逆变器的连接器和电缆芯线说明系统组成光伏阵列3-N-零线1-L-火线2-G-地线线端接头注、您可以选购专业定制的带有T 型连接器的交流总线，用此交流总线作为每条支路的交流总线，手拉手连接后构成模块化的微逆变支干线布线系统。
包装清单配件固定螺丝Micro InverterAC 端连接线通讯天线说明书逆变器312-黄&绿-地线(4mm )(4mm )(4mm )微型逆变器的LED 指示功能1.红灯长亮-------------微逆变器上电开机，红灯长亮，设备预备工作状态；2.红灯闪烁-------------微逆变器己全面准备好，进入延时开机状态；3.蓝灯快闪-------------MPPT 最大功率点搜索状态;4.蓝灯长亮-------------MPPT 最大功率点锁定状态;5.蓝灯变为红灯长亮----a.孤岛保护; b.频率保护;c.AC电压过欠压保护; d.DC电压过欠压保护;e.故障; f.软件关机;物联网智能微型逆变器使用手册(433MHz)物联网智能微型逆变器使用手册(433MHz)无线路由器阿里云服务器云智能APPWi-Fi手机控制数据互传双向电表电网开关G物联网智能微型逆变器使用手册(Life)物联网智能微型逆变器使用手册(Life)云智能-物联网监控平台智能物联网监控系统（内置WiFi 数据终端）模组式功能可嵌入智能家居系统独立的一机一密使系统更安全智能移动设备多平台适应（Android /IOS ）使用2.4G 通讯模式和路由器无缝连接每日发电量统计（千瓦时）节能减排环境分析统计实时交流输出电压、电流、功率显示实时直流输入电压、电流、功率显示历史功率曲线查询（日、周、月）逆变器工作环境温度显示实时功率输出调整限制功能远程逆变器启停功能控制性能稳定品质卓越智能物联科创未来数据通讯模式LoRa 通讯协议智能云A PP此二维码用于下载ＡＰＰ手机软件下载以及配网连接使用软件下载请使用二维码扫描下方二维码，安装"云智能"客户端应用程式，智能手机系统运行要求：Android 5.0 、IOS 9 及其以上录入设备启动配网初始化设备设备调节1添加设备2345设置菜单输入功率输出功率系统温度电量图示功能介绍备注：功率调节设备开关云智能APP智能物联网监控系统（内置WiFi 数据终端）模组式功能可嵌入智能家居系统独立的一机一密使系统更安全支持不同平台智能设备（Android /IOS ）超远程通讯模组传输范围可达1公里每日发电量统计（千瓦时）节能减排环境分析统计实时交流输出电压、电流、功率显示实时直流输入电压、电流、功率显示历史功率曲线显示（可查询日、周、月）逆变器工作环境温度显示实时功率输出调整限制功能天气影响电力损失显示远程逆变器启停功能控制●●●●●●●●● 智能APP 在阿里云Iot 物联网的配合下可以实现实时数据的传递及时通过图形和图形显示，用户可以了解电站的运行情况。
一款小功率光伏并网逆变器控制的设计引言21世纪，人类将面临着实现经济和社会可持续发展的重大挑战。
在有限资源和保护环境的双重制约下能源问题将更加突出，这主要体现在：①能源短缺；②环境污染；③温室效应。
因此，人类在解决能源问题，实现可持续发展时，只能依靠科技进步，大规模地开发利用可再生洁净能源。
太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。
文中阐述的功率为200W太阳能光伏并网逆变器，将太阳能电池板产生的直流电直接转换为220V/50Hz的工频正弦交流电输出至电网。
系统工作原理及其控制方案1 光伏并网逆变器电路原理太阳能光伏并网逆变器的主电路原理图如图1所示。
在本系统中，太阳能电池板输出的额定电压为62V的直流电，通过DC/DC变换器被转换为400V直流电，接着经过DC/AC逆变后就得到220V/50Hz的交流电。
系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。
图1 电路原理框图2 系统控制方案图2 主电路拓扑图图2为光伏并网逆变器的主电路拓扑图，此系统由前级的DC/DC变换器和后级的DC/AC逆变器组成。
DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。
考虑到输入电压较低，如采用半桥式则开关管电流变大，而采用全桥式则控制复杂、开关管功耗增大，因此这里采用推挽式电路。
DC/DC 变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成，它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。
DC/AC逆变器的主电路采用全桥式结构，由4个MOS管(该管内部寄生了反并联的二极管>构成，它将400V的直流电转换成为220V/50Hz的工频交流电。
2.1 DC/DC变换器控制方案图3 DC/DC变换器的控制框图DC/DC变换器的控制框图如图3所示。
控制电路是以集成电路SG3525为核心，由SG3525输出的两路50kHz的驱动信号，经门极驱动电路加在推挽电路开关管Q1和Q2的门极上。

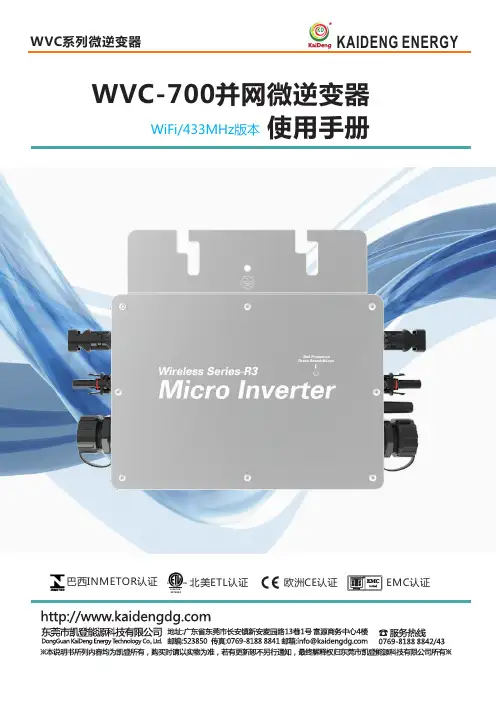

WVC-700并网微逆变器使用手册北美ETL 认证巴西INMETOR 认证欧洲CE 认证EMC 认证WiFi/433MHz 版本并网逆变器WVC700-433/WiFi特点介绍高速最大功率点追踪(MPPT )逆向电力传输输入出完全隔离用电更安全更靠性多台并联堆叠全球电压/频率自适应高精度电压型感应微网模式5G 物联网平台数据管理智能手机APP 监控系统正激式全桥拓扑高频调制并网模式免安装免维护内置高精度电表系统组成数据采集器无线433MHzKDM云服务器APPContorl电表开关电网并网逆变器电脑光伏组件微型逆变器的外观说明微型逆变器的配件微型逆变器的接头及电缆线芯说明安装说明书固定螺丝Ac 连接线L 火线-棕色-小0.75mm ²/大2.5mm ²²地线绿色-²/大2.5mm ²微型逆变器的LED 指示功能1.红灯长亮-------------微逆变器上电开机，红灯长亮，设备预备工作状态；2.红灯闪烁-------------微逆变器己全面准备好，进入延时开机状态；3.绿灯快闪-------------MPPT 最大功率点搜索状态;4.绿灯长亮-------------MPPT 最大功率点锁定状态;5.绿灯变为红灯长亮----a.孤岛保护; b.频率保护;c.AC电压过欠压保护; d.DC电压过欠压保护;e.故障; f.软件关机;正常工作指示灯闪烁过程:逆变器连接上AC、DC端33绿灯快闪(MPPT 搜索)微，然后通电红灯长亮秒红灯闪烁0秒最大功率点→→→绿灯亮,(MPPT锁定)。
→长-零线3- N -零线1-L -火线2-G-地线3121-板端接头线端接头AC 输出端,使用随机电缆连接到上一台/下一台逆变器或连接至电网接入点AC 输出端,使用随机电缆连接到上一台/下一台逆变器或连接至电网接入点DC 输入端,连接至光伏组件DC 输入端433MHz 远距离通讯433MHz 的通讯方式为短连接方式，即发送/接收完后信号断开，与逆变器通讯进行数据采集的设备为WiFi-MODEM通讯频道为民用频道，WiFi-MODEM与逆变器通信的方式为远距离无线传输（开阔地带可达1800 米，有很好的穿墙能力，空中波特率 500bps）工作频率范围（433.4—473.0MHz ，多达 100 个通信频道）最大100mW（20dBm）发射功率（可设置 8 档功率） 四种工作模式，适应不同应用场合,具体的使用详情请参照WiFi-MODEM的使用说明书。
