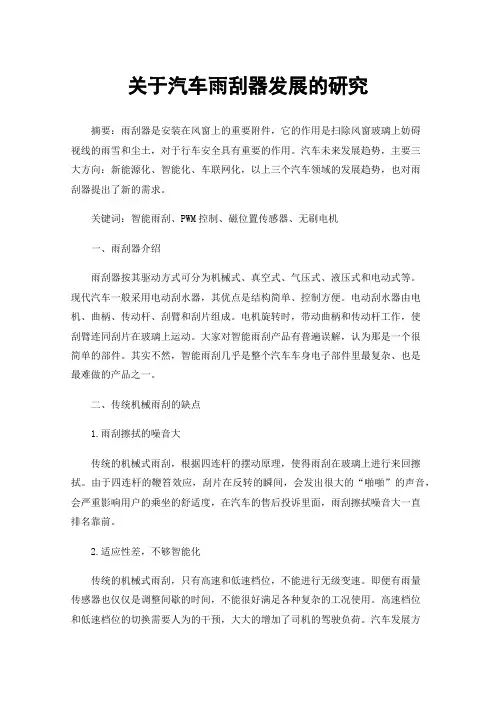

关于汽车雨刮器发展的研究摘要：雨刮器是安装在风窗上的重要附件，它的作用是扫除风窗玻璃上妨碍视线的雨雪和尘土，对于行车安全具有重要的作用。
汽车未来发展趋势，主要三大方向：新能源化、智能化、车联网化，以上三个汽车领域的发展趋势，也对雨刮器提出了新的需求。
关键词：智能雨刮、PWM控制、磁位置传感器、无刷电机一、雨刮器介绍雨刮器按其驱动方式可分为机械式、真空式、气压式、液压式和电动式等。
现代汽车一般采用电动刮水器，其优点是结构简单、控制方便。
电动刮水器由电机、曲柄、传动杆、刮臂和刮片组成。
电机旋转时，带动曲柄和传动杆工作，使刮臂连同刮片在玻璃上运动。
大家对智能雨刮产品有普遍误解，认为那是一个很简单的部件。
其实不然，智能雨刮几乎是整个汽车车身电子部件里最复杂、也是最难做的产品之一。
二、传统机械雨刮的缺点1.雨刮擦拭的噪音大传统的机械式雨刮，根据四连杆的摆动原理，使得雨刮在玻璃上进行来回擦拭。
由于四连杆的鞭笞效应，刮片在反转的瞬间，会发出很大的“啪啪”的声音，会严重影响用户的乘坐的舒适度，在汽车的售后投诉里面，雨刮擦拭噪音大一直排名靠前。
2.适应性差，不够智能化传统的机械式雨刮，只有高速和低速档位，不能进行无级变速。
即便有雨量传感器也仅仅是调整间歇的时间，不能很好满足各种复杂的工况使用。
高速档位和低速档位的切换需要人为的干预，大大的增加了司机的驾驶负荷。
汽车发展方向是自动驾驶，机械式雨刮需要人为的切换不符合自动驾驶的发展要求。
3.耗能大传统的机械式雨刮不能识别工况，例如：擦拭耗能最大工况为干刮（前风挡上没有水），即便工况为干刮时，机械式只能持续擦拭，除非驾驶员强行介入关掉开关。
还有在等待红灯时，驾驶员的视野需求会急剧下降，但雨刮无法进行智能档位调整，这些都导致了机械式雨刮耗能的浪费。
4.刮片&刮臂外漏、美观性差传统的机械式刮片、刮臂没法隐藏在发动机盖下面，主要由于换刮片时，没有服务位置，只能通过刮臂掀起来时，进行刮片的更换。
