混凝土结构转换层施工

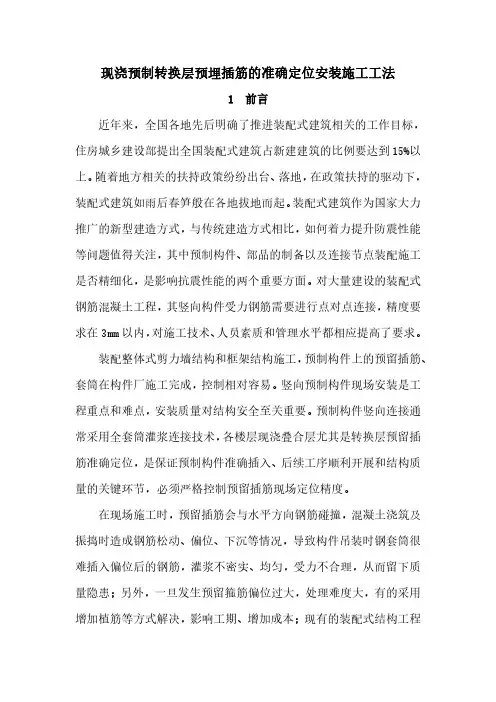

现浇预制转换层预埋插筋的准确定位安装施工工法1前言近年来，全国各地先后明确了推进装配式建筑相关的工作目标，住房城乡建设部提出全国装配式建筑占新建建筑的比例要达到15%以上。

随着地方相关的扶持政策纷纷出台、落地，在政策扶持的驱动下，装配式建筑如雨后春笋般在各地拔地而起。

装配式建筑作为国家大力推广的新型建造方式，与传统建造方式相比，如何着力提升防震性能等问题值得关注，其中预制构件、部品的制备以及连接节点装配施工是否精细化，是影响抗震性能的两个重要方面。

对大量建设的装配式钢筋混凝土工程，其竖向构件受力钢筋需要进行点对点连接，精度要求在3mm以内，对施工技术、人员素质和管理水平都相应提高了要求。

装配整体式剪力墙结构和框架结构施工，预制构件上的预留插筋、套筒在构件厂施工完成，控制相对容易。

竖向预制构件现场安装是工程重点和难点，安装质量对结构安全至关重要。

预制构件竖向连接通常采用全套筒灌浆连接技术，各楼层现浇叠合层尤其是转换层预留插筋准确定位，是保证预制构件准确插入、后续工序顺利开展和结构质量的关键环节，必须严格控制预留插筋现场定位精度。

在现场施工时，预留插筋会与水平方向钢筋碰撞，混凝土浇筑及振捣时造成钢筋松动、偏位、下沉等情况，导致构件吊装时钢套筒很难插入偏位后的钢筋，灌浆不密实、均匀，受力不合理，从而留下质量隐患；另外，一旦发生预留箍筋偏位过大，处理难度大，有的采用增加植筋等方式解决，影响工期、增加成本；现有的装配式结构工程大部分利用木套板、或钢板（单层、双层）或钢筋卡模定位工具，这些方法有的定位误差较大，有的不利于混凝土浇筑操作，而且皆为一次性的，无法周转重复使用。

如何有效解决预留钢筋精确定位、装配一次性吊装完成是工程施工人员重点关注的难题。

鉴于此，我公司技术人员组织课题攻关，创新采用一种新型的定位模具，模具的框架采用20mm×20mm×2mm方钢管拼装而成，尺寸根据常用的预制墙板、预制柱设计尺寸确定；模具框架中间空间较大，便于混凝土浇筑和插入振捣棒；根据连接钢筋设计位置，在框架两根长向方钢管上预装适量的定位套管，定位套管利用25mm×25mm×2mm 方钢管制作，长度50mm，套管用螺栓按设计尺寸紧固于模具框架，完成水平定位；以φ14插筋为例，套管内侧外壁焊接10cm长DN15镀锌钢管，并与套管垂直，预留插筋下部与结构主筋焊接，上部插入镀锌钢管内，完成竖向定位。

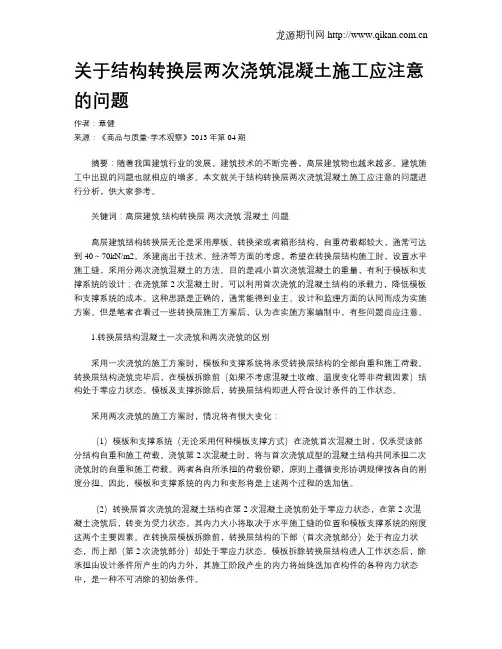

关于结构转换层两次浇筑混凝土施工应注意的问题作者：章健来源：《商品与质量·学术观察》2013年第04期摘要：随着我国建筑行业的发展，建筑技术的不断完善，高层建筑物也越来越多。

建筑施工中出现的问题也就相应的增多。

本文就关于结构转换层两次浇筑混凝土施工应注意的问题进行分析，供大家参考。

关键词：高层建筑结构转换层两次浇筑混凝土问题高层建筑结构转换层无论是采用厚板、转换梁或者箱形结构，自重荷载都较大，通常可达到40～70kN/m2。

承建商出于技术、经济等方面的考虑，希望在转换层结构施工时，设置水平施工缝，采用分两次浇筑混凝土的方法。

目的是减小首次浇筑混凝土的重量，有利于模板和支撑系统的设计；在浇筑第2次混凝土时，可以利用首次浇筑的混凝土结构的承载力，降低模板和支撑系统的成本。

这种思路是正确的，通常能得到业主、设计和监理方面的认同而成为实施方案。

但是笔者在看过一些转换层施工方案后，认为在实施方案编制中，有些问题尚应注意。

1.转换层结构混凝土一次浇筑和两次浇筑的区别采用一次浇筑的施工方案时，模板和支撑系统将承受转换层结构的全部自重和施工荷载。

转换层结构浇筑完毕后，在模板拆除前（如果不考虑混凝土收缩、温度变化等非荷载因素）结构处于零应力状态。

模板及支撑拆除后，转换层结构即进人符合设计条件的工作状态。

采用两次浇筑的施工方案时，情况将有很大变化：（1）模板和支撑系统（无论采用何种模板支撑方式）在浇筑首次混凝土时，仅承受该部分结构自重和施工荷载。

浇筑第2次混凝土时，将与首次浇筑成型的混凝土结构共同承担二次浇筑时的自重和施工荷载。

两者各自所承担的荷载份额，原则上遵循变形协调规律按各自的刚度分担。

因此，模板和支撑系统的内力和变形将是上述两个过程的迭加值。

（2）转换层首次浇筑的混凝土结构在第2次混凝土浇筑前处于零应力状态，在第2次混凝土浇筑后，转变为受力状态。

其内力大小将取决于水平施工缝的位置和模板支撑系统的刚度这两个主要因素。

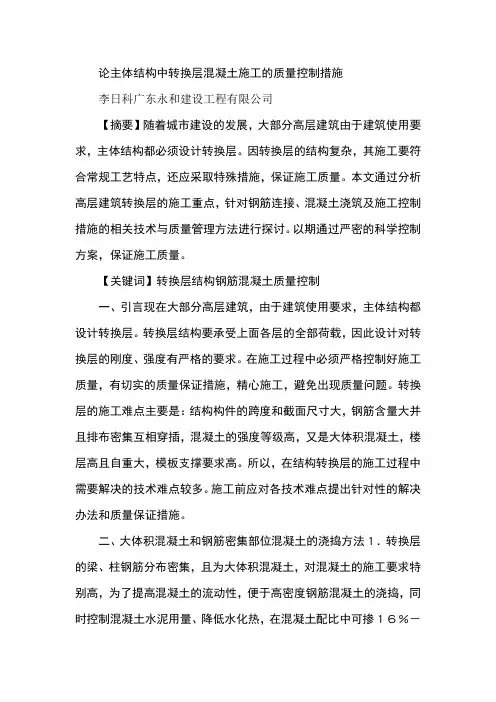

论主体结构中转换层混凝土施工的质量控制措施李日科广东永和建设工程有限公司【摘要】随着城市建设的发展，大部分高层建筑由于建筑使用要求，主体结构都必须设计转换层。

因转换层的结构复杂，其施工要符合常规工艺特点，还应采取特殊措施，保证施工质量。

本文通过分析高层建筑转换层的施工重点，针对钢筋连接、混凝土浇筑及施工控制措施的相关技术与质量管理方法进行探讨。

以期通过严密的科学控制方案，保证施工质量。

【关键词】转换层结构钢筋混凝土质量控制一、引言现在大部分高层建筑，由于建筑使用要求，主体结构都设计转换层。

转换层结构要承受上面各层的全部荷载，因此设计对转换层的刚度、强度有严格的要求。

在施工过程中必须严格控制好施工质量，有切实的质量保证措施，精心施工，避免出现质量问题。

转换层的施工难点主要是：结构构件的跨度和截面尺寸大，钢筋含量大并且排布密集互相穿插，混凝土的强度等级高，又是大体积混凝土，楼层高且自重大，模板支撑要求高。

所以，在结构转换层的施工过程中需要解决的技术难点较多。

施工前应对各技术难点提出针对性的解决办法和质量保证措施。

二、大体积混凝土和钢筋密集部位混凝土的浇捣方法１．转换层的梁、柱钢筋分布密集，且为大体积混凝土，对混凝土的施工要求特别高，为了提高混凝土的流动性，便于高密度钢筋混凝土的浇捣，同时控制混凝土水泥用量、降低水化热，在混凝土配比中可掺１６％－１８％的粉煤灰。

而且，最好使用细石混凝土（细石含泥量控制在１％以下），并选用细度模数在２．５以上的中砂，严格控制好搅拌时间。

每槽混凝土搅拌时间保证不少于９０ｓ，以降低浇捣的难度，使混凝土的施工质量有保证。

２．对于混凝土柱的浇捣，由于转换层结构均为大截面梁，其面筋一般应锚入柱内至梁底以下，所以梁底以下的柱混凝土不能一次性浇捣至梁底，必须分两次：第一次在梁钢筋末安装前浇捣至梁底以下的梁面筋锚入深度的位置；第二次浇捣应在梁钢筋验收完毕且第一次混凝土强度达到设计强度的７０％以上时浇捣，浇捣高度至梁底平。

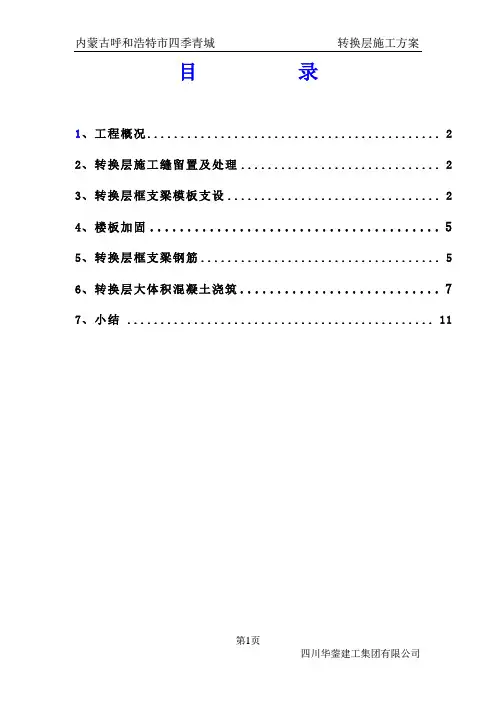

目录1、工程概况 (2)2、转换层施工缝留置及处理 (2)3、转换层框支梁模板支设 (2)4、楼板加固 (5)5、转换层框支梁钢筋 (5)6、转换层大体积混凝土浇筑 (7)7、小结 (11)1 工程概况内蒙古太伟海润房地产开发有限公司开发的商住楼工程，位于呼和浩特市新华大街与兴安北路交叉口西北角，由主楼（A、C两段）、B 段裙楼和地下室组成。

本工程总用地面积7600㎡，总建筑面积为75555.4㎡。

A、C段地上28层（不含电梯机房和水箱间），裙房地上7层，均有2层地下室。

主体均为现浇框架剪力墙结构，基础均为现浇筏板基础。

地下二层战时为人防工程，层高 4.2m；地下一层层高5.1m 均为车库。

一~二层为商店，层高分别为5.1m 、6.3m；三-二十八层为住宅层高分别为：三-七层层高 3.1m、八-十四、十六-二十八层层3.0m、十五层层高3.3m，裙房层高同主楼。

主楼建筑总高度98.8m。

2转换层施工缝留置及处理2.1框支梁施工缝框支梁：A段K-Y/2-6轴KZLA3、11、13、15、16；R-P/12-13轴KZLA4、5、9、10、12；C段K-Y/2-6轴KZLC5、12、14、14a、15；R-P/12-13轴KZLC6、7、10、11与顶板梁及楼板同时浇筑。

2.2墙、柱施工缝二层框架柱、墙与框支梁相连的墙、柱水平施工缝设于框支梁梁底下口900mm处，墙体竖向与墙连接部分的框支梁部分比框支梁扩大200为墙体竖向施工缝。

3转换层框支梁模板支设3.1模板支架方案3.1.1转换层梁宽1.1m;梁高2.5m、2.2m、0.8m;板厚0.18m。

先浇筑梁高标号混凝土再浇筑楼板混凝土, 梁采用分层浇筑，模板体系仅考虑承担第一次浇筑砼自重及施工荷载;底模和内侧模采用木模。

3.1.2底模板的次楞采用50mm×100mm, 间距100mm,主楞采用100×100mm木方，间距0.6m。

高层建筑工程结构转换层混凝土施工技术要点摘要：本文作者结合工程施工概况,介绍了高层建筑工程结构中的转换层混凝土的几施个工方法以及施工中的一些相关技术要点,并着重阐述了转换层施工措施。

关键词：建筑工程混凝土施工结构转换层随着现代经济的不断发展,城市建筑向着更高、更综合的方向发展,高层建筑已经不再是一单幢的一建筑了,应向着现代化与功能更加齐全的方面去发展,这就对建筑的设计与施工提出了新的要求,尤其是对在这两个功能的转换之间的转换层中的施工。

而混凝土结构是以其强度高、整体性较好、适用面广与耐久性更好的特点,在建筑中可以得到最为广泛的应用。

因此,在转换层结构的设计中,大多还是采用了混凝土结构,而高层建筑转换层结构往往由于跨度大且承受的竖向荷载很大,致使其截面的尺寸高又大,而且连续的施工强度大,施工过程也非常的复杂,施工难度有比较大。

本文基于施工中的,对高层建筑转换层结构施工中的一些问题进行了分析与探讨。

1、钢筋混凝土转换层结构1. 1 特点1) 结构体量大，荷载重。

转换层是由一种使用功能再向另一种使用功能的转换,其上面的荷载一定要由转换层的梁来承担,有些还要承担转换层上好几层楼面的荷载,所以转换层的梁断面积比较大,而且含钢量也就高。

2)层高较高转换层下部是大空间的地方,其下部与下支撑层高就比较高。

3)结构受力复杂,施工技术要求高含钢量很高,而且钢筋排列密集。

同时,由于柱顶梁柱锚固的筋变锚,梁端根部的腋角斜筋穿插,特别是柱截面与梁宽的基本接近,使得梁柱节点的施工有些难度。

有些转换层采用了劲性梁的设计模式更使得结构施工复杂。

4)混凝土强度高,结构防裂要求严转换层墙柱混凝土往往采用高强度等级,有的梁板混凝土甚至达到了c60以上,因此,施工时极易产生收缩裂缝。

1. 2 转换层模板支撑系统由于转换层结构的自重与施工荷载较大,所以必须考虑上部结构的施工速度,在转换大梁混凝土强度没有达到100%设计强度值之前,上部的结构施工已经开始,其荷载均由梁底模来承受,同时,根据工程的实际情况来选择合理的模板支撑方案,以确保支撑系统能有足够的强度和稳定性。

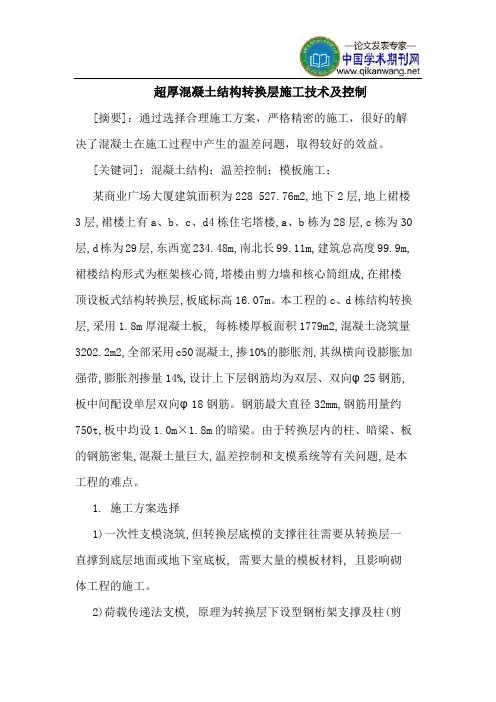

超厚混凝土结构转换层施工技术及控制[摘要]：通过选择合理施工方案，严格精密的施工，很好的解决了混凝土在施工过程中产生的温差问题，取得较好的效益。

[关键词]：混凝土结构；温差控制；模板施工；某商业广场大厦建筑面积为228 527.76m2,地下2层,地上裙楼3层,裙楼上有a、b、c、d4栋住宅塔楼,a、b栋为28层,c栋为30层,d栋为29层,东西宽234.48m,南北长99.11m,建筑总高度99.9m,裙楼结构形式为框架核心筒,塔楼由剪力墙和核心筒组成,在裙楼顶设板式结构转换层,板底标高16.07m。

本工程的c、d栋结构转换层,采用1.8m厚混凝土板, 每栋楼厚板面积1779m2,混凝土浇筑量3202.2m2,全部采用c50混凝土,掺10%的膨胀剂,其纵横向设膨胀加强带,膨胀剂掺量14%,设计上下层钢筋均为双层、双向φ25钢筋, 板中间配设单层双向φ18钢筋。

钢筋最大直径32mm,钢筋用量约750t,板中均设1.0m×1.8m的暗梁。

由于转换层内的柱、暗梁、板的钢筋密集,混凝土量巨大,温差控制和支模系统等有关问题,是本工程的难点。

1. 施工方案选择1)一次性支模浇筑,但转换层底模的支撑往往需要从转换层一直撑到底层地面或地下室底板, 需要大量的模板材料, 且影响砌体工程的施工。

2)荷载传递法支模, 原理为转换层下设型钢桁架支撑及柱(剪力墙)上做牛腿, 将大部分荷载传递给框架柱(剪力墙), 另一小部分荷载通过楼面设置的竖向支撑传递给下层楼面, 该方法需投入大量的型钢支模。

3)应用叠合板原理将转换层板分2次浇筑成型,支撑系统只需要考虑承受第1 次混凝土自重和施工荷载, 采用4层多层支撑, 投入少、成本低。

经过综合分析, 经建设、监理、设计院、施工方及专家评审委员会讨论, 决定采用第3种方案, 经过计算, 将混凝土分为2次浇筑, 第1次浇筑高度0.7m,第2次浇筑高度1.1m。

2. 施工方法2.1. 施工顺序支模架搭设→模板制作安装→厚板第1次0.7m厚钢筋绑扎→厚板第1次0.7m厚混凝土浇筑→1.1m层钢筋绑扎→1.1m层混凝土浇捣→养护及测温。

浅析高层建筑厚板转换层的施工技术高层建筑厚板转换层是指在高层建筑施工过程中，为了保证建筑结构的稳定性和安全性而设置的一种层面。

该层面一般位于建筑的底部或中间位置，是建筑物不同结构层之间的过渡层，其作用是将上下部分结构的荷载传递和均布到整个建筑体系中，从而满足建筑物对荷载和承载能力的要求。

这里我们将详细介绍高层建筑厚板转换层的施工技术。

一、厚板施工高层建筑厚板转换层常采用钢筋混凝土结构，它的厚度一般在200mm以上，因此在施工时需要较大的模板和脚手架支持。

如果厚板中存在同向、反向等相对较大的方向改变，则需要打角梁支撑以解决构造转换的问题。

在厚板施工前须选定搭建的脚手架，搭建前应清理现场、进行平整处理并在地面上铺设保护装置。

脚手架的立柱在铺设时应水平平整，两侧错位距离不应超过15mm。

施工时在脚手架上按图纸要求按区域逐一施工，封边时需装设密封材料，以防水分漏出。

二、钢筋、混凝土施工1.钢筋布置在厚板施工中，钢筋的布置担负着强度支撑的重要角色。

钢筋的质量和布置的精准度对层面质量有着至关重要的影响。

在进行施工前，必须对钢筋进行验收、检验，包括钢筋材质、型号、规格以及长度和数量等内容。

接着进行钢筋的加工和制作，对每根钢筋进行脚手架高度、长度、弯曲等位置和尺寸的标记和标识，最后进行钢筋的装配和放置。

2.混凝土浇灌及养护混凝土浇灌时须做到顺序合理、灌注均匀，确保厚板整体质量的均衡性。

浇灌时，混凝土输送过程中应进行充分搅拌，以保证混凝土的均匀性和密实性。

对于墙体、柱子的连接，必须进行设计适当的模板。

模板一般采用木模板和钢模板，模板的质量必须合格，以确保混凝土浇灌成型后表面光洁、平整。

混凝土浇灌完成后，应在2小时内进行养护，养护时间通常为14天。

应按照设计要求进行养护，避免混凝土表面龟裂或开裂。

三、厚板转换层施工中的安全措施1.安全管理在高层建筑厚板转换层施工过程中，必须重视安全管理。

施工现场应按照相关规定设置安全警示标识、专人领管设备，并布置好安全网、防护栅栏等安全设备。

文章编号:1672-4011(2008)06-0177-03高层建筑结构转换层大体积混凝土施工技术探讨龙志平(湖南省安仁县星城建筑有限责任公司,湖南郴州　423400) 摘　要:本文结合工程实例,从大体积混凝土配合比设计、配合比控制、结构转换层大体积混凝土浇筑等方面详细探讨了高层建筑结构转换层大体积混凝土施工技术工艺;并对其裂缝产生的原因及裂缝特别是温度裂缝控制措施进行了深入探讨和总结。

关键词:结构转换层;大体积混凝土;配合比;浇筑;裂缝控制;温度裂缝 中图分类号:T U974 文献标识码:B0　引言高层建筑转换层构件一般截面尺寸较大,板式转换层的厚度多在150c m以上,梁式转换层最小截面尺寸也多在100cm以上,所以转换层混凝土的施工必须按大体积混凝土要求进行施工。

目前所有的关于大体积混凝土的资料基本上都是根据基础大体积混凝土得出的经验总结。

对于转换层而言,虽然二者有共性的地方,但转换层结构的大体积混凝土又不同于基础工程中大体积混凝土,主要区别在于:1)基础大体积混凝土一般位于基坑内,下面是桩基和原土地基,不存在支撑问题,施工环境较为理想。

而转换层大体积混凝土多在地面以上,处于悬空状态,支撑问题是转换层结构的主要问题。

2)基础混凝土的各种温度控制理论和裂缝控制理论比较成熟,而转换层大体积混凝土目前尚缺乏成熟的理论,只能参考基础大体积混凝土理论考虑。

3)基础大体积混凝土下底面几乎不受外界温度影响,而转换层大体积混凝土几乎所有的面都受外界温度变化的影响,外界温度的较大波动都有可能引起混凝土温度裂缝的产生。

1　工程概况湖南郴州某高层建筑面积36480m2,由主楼和裙房两部分组成。

主楼地下一层,地上二十二层;裙房地下一层,地上四层。

该工程结构形式为底层大空间剪力墙结构,五层以下为框支结构,第五层设置厚板转换层,五层以上为短肢剪力墙结构。

转换层板厚为1650mm,框支梁高分别为1850mm、1900mm,板顶标高为+201000m。

转换层专项施工方案编制单位：编制日期：目录转换层专项施工方案 01.编制依据 (2)2.转换层施工总体部署 (2)2.1 工程概况 (2)2.2 施工布署及施工缝的留设 (6)2.3 施工顺序 (6)2.4 设计说明 (6)2.5 转换层施工荷载施加的控制 (7)3.转换层支撑架专题设计 (7)3.1 传力路径 (7)3.2 支撑系统计算 (7)3.2.1转换层梁计算 (7)3.2.2 转换层侧模计算 (16)3.2.3转换层现浇板计算 (23)3.3 模板安装 (40)3.4 模板安装质量要求 (40)3.5 模板拆除要求 (42)3.6 转换层下部楼层支撑验算 (44)3.6.1 转换层大梁下层支撑验算 (44)3.6.2 转换层楼板下层支撑验算 (44)4.转换层钢筋施工 (45)4.1 受力钢筋的连接 (45)4.2 转换层钢筋施工要点 (45)4.3 梁筋的锚固定位 (45)5.转换层混凝土工程 (46)5.1 砼工程概况 (46)5.2 砼泵及运输车计算 (46)5.3 砼缓凝时间计算 (48)5.4 砼工程施工要点 (48)5.5 转换层梁砼浇筑 (49)5.6 裂缝控制措施 (50)5.7 预拌砼控制措施 (50)5.8 混凝土施工管理 (51)5.9 采用特殊的养护措施 (52)6.转换层质量保证措施 (53)6.1 组织措施 (53)6.2 材料保证 (53)6.3 机具保证 (54)6.4 人力保证 (56)6.5 其它措施 (56)1.编制依据1. 《木结构设计规范》GB 50005-20032.《建筑结构荷载规范》GB 50009-20013.《混凝土结构设计规范》GB 50010-20024.《钢结构设计规范》GB 50017-20035.《混凝土结构工程施工质量验收规范》GB 50204-20026.《钢结构工程施工质量验收规范》GB 50205-20017.《建筑工程施工质量验收统一标准》GB 50300-20018.《施工现场临时用电安全技术规范》JGJ 46-20059.《建筑施工模板安全技术规范》JGJ 162-200810.《建筑施工安全检查标准》JGJ59--9911.《建筑施工高处作业安全技术规范》JGJ80--9112.危险性较大的分部分项工程安全管理办法[建质[2009]87号文]13.建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文）14.本工程施工图纸15.本工程施工组织设计2.转换层施工总体部署2.1 工程概况结构形式：钢筋砼；结构体系：框支—剪力墙结构、剪力墙结构；主体总高：55m；建筑层数：地下1层，地上17层；结构体系为复杂高层建筑结构，-1~4层(15.9m以下)为底部加强层，剪力墙抗震等级为二级，框支柱抗震等级为二级，转换层设在第二层，层高5.4米，转换层以上为标准层，标准层层高3米；建筑抗震设防类别：丙类。

探讨高层建筑结构转换层混凝土施工与管理摘要：文章结合工程实例，对某高层建筑结构工程转换层梁板的混凝土施工与管理进行探讨，阐述了高层建筑转换层的一些施工方法，以资借鉴。

关键词：高层建筑；转换层；混凝土；施工管理高层建筑结构转换层作为建筑上部结构的空中基础，其结构主要特点为钢筋密集，混凝土一次浇筑量大，施工缝留置难度大，模板、排架支承体系要求高，因此认真、周密、合理地采用适宜的施工技术措施，对保证结构转换层的质量及整个高层主体工程质量有着极其重要的作用。

文章结合某高层建筑工程，重点对该建筑转换层梁板混凝土一次成型施工技术及要点进行了分析。

一、工程实例该工程总建筑面积86980㎡，地下2层，地上2o层，建筑总高97.2m。

结构形式：1～3层为大柱距框架结构，4层为梁式转换层，转换层以上为框架剪力墙结构，转换层建筑面积约5000m，以沉降缝分为1号、2号、3号楼。

转换层框支梁分别为2600㎜×lo00㎜～2300㎜×600㎜，板厚180㎜，板顶标高+16.2m。

梁的受力钢筋为φ32、φ28、φ25不等，箍筋为φ12、φ14，板的受力钢筋为双层双向φ14@150钢筋。

转换层梁、板、柱、墙混凝土强度等级为c40，该工程利用商品混凝土，采取地泵配合塔吊进行垂直运输和浇筑，1号、2号、3号楼梁板混凝土均为一次浇筑成型。

二、转换层混凝土施工难点为确保转换层混凝土施工正常进行，需解决如下的要点难点问题：（1）转换层混凝土浇筑方量大，施工人员多，施工荷载是转换层施工中需要重点解决的问题，需对模板支撑系统进行监控，保证施工正常有序安全进行；（2）框支梁、框支柱配筋直径大、数量多、非常密集，其浇筑方法是转换层施工中需要重点解决的问题，主要需要确保钢筋密集区域的混凝土施工质量；（3）框支梁截面在lo00㎜×2600㎜～600㎜×2300㎜之间，转换层混凝土属于空中大体积高标号混凝土，施工中需确保混凝土的养护工作到位，并需对混凝土内外温差进行监控；（4）由于转换层梁、板混凝土施工留置施工缝处理相当困难，必须精心组织施工，做好详细的施工计划，以确保混凝土一次浇筑成型。

浅析混凝土梁式转换层结构施工技术摘要：本文从钢筋连接及安装、模板及支架的施工、混凝土浇筑三个方面，针对混凝土梁式转换层的施工技术进行探讨，供同行借鉴。

关键词：混凝土；转换层；施工技术；结构施工According to the concrete beam type conversion layers structure construction technologyLaiKeSeng-360312************Zhejiang zhuji is 311800Abstract: this article from the rebar connection and installation, template and in support of construction, concrete pouring three aspects, in view of concrete beams type conversion layer construction technology are discussed, for academic reference. Keywords: concrete; Conversion layers; Construction technology; Structure construction近些年来，我国的建筑行业得到了飞速的发展，涌现出越来越多的建筑结构形式。

其中，转换层结构实现了上下建筑空间和结构形式的变化，在现代建筑结构中具有重要意义。

在实际工程中，转换层的结构形式多种多样，但以梁式转换层最为常用。

1工程概况某2#楼工程地下1层、地上23层(其中地下室l层为人防及车库，地上1～5层为商业用房，框剪结构，6～23层为住宅，剪力墙结构)，转换层位于第五层，转换层楼板厚200mm，转换梁最大截面为1000×l 900mm，最小为900×1500mm。

探讨高层建筑结构转换层混凝土施工技术【摘要】随着城市的发展,对高层建筑要求有多用途,往往底层用作商场、餐馆等，中间层用作写字间，上层用作住宅或者旅馆。

这种布局要求在底层布置大空间，顶层布置小空间，这恰恰与结构布置的常规方式相反，为了保证结构构件传力的合理，要在结构体系变换的楼层处设置转换层。

【关键词】高层建筑;钢筋混凝土;结构转换层常见的转换层结构形式有梁式转换，桁架式转换，空腹桁架式转换，箱形转换，板式转换，转换拱，组合柱等。

对于高层建筑尤其是超高层建筑，由于转换层上部楼层较多，荷载较大，近年来转换层常采用钢筋混凝土组合构件。

随着现代经济的不断发展，城市建筑向着更高、更综合的方向发展，高层建筑已经不再是单一的建筑了，而应向着现代化与功能更加齐全的方面去发展，这就对建筑的设计与施工提出了新的要求，尤其是对在这两个功能的转换之间的转换层中的施工。

而混凝土结构是以其强度高、整体性较好、适用面广与耐久性更好的特点，在建筑中可以得到最为广泛的应用。

因此，在转换层结构的设计中，大多还是采用了混凝土结构，而高层建筑转换层结构往往由于跨度大且承受的竖向荷载很大，致使其截面的尺寸高又大，而且连续的施工强度大，施工过程也非常的复杂，施工难度又比较大。

本文对于施工中的高层建筑转换层结构施工中的一些问题进行了分析与探讨。

1.钢筋混凝土转换层结构1.1特点（1）结构体量大，荷载重。

转换层是由一种使用功能再向另一种使用功能的转换，其上面的荷载一定要由转换层的梁来承担．有些还要承担转换层上好几层楼面的荷载，所以转换层的梁断面积比较大，而且含钢量也就高。

（2）层高较高。

转换层下部是大空间的地方，其下部与下支撑层高就比较高。

（3）结构受力复杂，施工技术要求高含钢量很高，而且钢筋排列密集。

同时，由于柱顶梁柱锚固的筋变锚，梁端根部的腋角斜筋穿插，特别是柱截面与梁宽的基本接近，使得梁柱节点的施工有些难度。

有些转换层采用了劲性梁的设计模式更使得结构施工复杂。

高层建筑型钢混凝土梁式结构转换层施工技术摘要：转换层结构施工是高层建筑工程的重要环节，其施工质量直接影响到高层建筑使用功能的有效发挥。

为此，本文结合工程应用实例，重点从多个方面探讨了高层建筑型钢混凝土梁式结构转换层的施工技术，并提出一些个人见解，以供类似工程研究参考。

关键词：高层建筑；钢梁；转换层；施工技术目前，许多建筑物某楼层的上部与下部因平面使用功能及结构布置不同，往往需要在结构形式不同的上下部采用一定的结构形式进行转换处理，而这种起到转换处理作用的楼层就被称作转换层。

但转换层施工具有结构构件跨度大、混凝土浇筑量大、模板支撑要求高、楼层高和钢筋排布密集等特点，在施工过程中稍有不慎就会影响到高层建筑的整体质量安全，特别是型钢混凝土结构形式转换层的施工。

因此，建设单位必须重视型钢混凝土梁式转换层施工技术的研究，确保好转换层结构的施工质量。

1 工程概况某住宅建筑，地下2层，地上28层，在本工程住宅楼5层顶板（6层楼面）设立转换层，6层以下为商场及车库。

转换层位于27.1m 标高处，屋面最高为102.7m。

转换层结构由型钢混凝土梁、型钢混凝土柱组成，主要位于24轴～36轴/k轴～f轴。

转换层梁截面为1700 mm×2000mm，梁跨度分别为11.6m（k轴～h轴）、10.4m（h轴～f轴）。

钢梁截面形式为1650mm×1300mm×50mm ×50mm，单根构件质量约25.1t，共有25支，总质量约610t。

2 转换层施工技术2.1 梁底部钢筋、箍筋施工转换梁的箍筋φ16mm且钢梁截面尺寸较大，按传统施工方法先安装钢梁再套箍筋，施工难度极大，φ16mm的钢筋靠工人手力无法扳开；如果先安装箍筋则钢梁无法吊装。

项目部经与设计单位沟通后对箍筋形式进行优化，将箍筋分成上下2个u形部分，分别在钢梁吊装前后安装，2个u形箍筋搭接焊接连接成一个封闭箍筋，上下2个箍筋搭接lod，单面焊接形成1个封闭箍筋。
