开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
此培训资料来源于德州仪器（TI）和中国电源学会（世纪电源网）合作举办的“TI 现场培训”课程，世纪电源网同意在 TI 网站上分享这些文档。
第二单元基本DC-DC变换器1.Buck变换器2.Boost变换器3.Buckboost变换器4.基本变换器总结12何为基本DC-DC 功率变换器？gV gI oI oV ont sT son T t d =由上图可知，当输入和输出不需要隔离时，一个最基本的DC-DC 功率变换器，其组成只能有也必须有下列四个元器件，它们分别是：有源开关（一般为MOSFET ），无源开关（一般为二极管），滤波电感和滤波电容。
到目前为止，最基本的DC-DC 功率变换器共有3个，它们分别是Buck （降压式）变换器，Boost （升压式）变换器和Buckboost （升降式）变换器。
为了方便推导DC-DC 功率变换器的稳态关系，在介绍具体的基本DC-DC 功率变换器之前，先介绍一种获得PWM DC-DC 功率变换器在CCM 下的稳态关系的简单方法----电感电压的伏秒平衡定律。
3电感电压的伏秒平衡定律对于已工作在稳态的DC-DC 功率变换器，有源开关导通时加在滤波电感上的正向伏秒一定等于有源开关截止时加在电感上的反向伏秒。
)(t V L )(t I LI gsV onT sT sonT T D =)(t V L 1L V 2L V )(t I L 1L I D 2L I D 1t D 2t D ttt因为：111)(t i L dt t dI LV L L L D D ==onT t ££02222)(t i L dt t dI L V L L L D D ==son T t T ££由于：01>L V 02<L V 所以：，，0111>D ´=D Lt V i L L 0222<D ´=D Lt V i L L 稳态时，必有：21L L i i D -=D 否则的话，电感电流会朝一个方向增加而使电感饱和，并致电路工作不正常。
开关电源功率变换器拓扑与设计1. 开关电源的基本概念说到开关电源，可能很多人会想：“这玩意儿是啥？”别急，让我来给你唠叨唠叨。
简单来说，开关电源就是一种把交流电（咱们家里插座里的电）转换成直流电（电子设备需要的电）的小家伙。
它就像一个高效的“电力魔法师”，能把电压调高调低，甚至能把功率变换得流畅自如。
想象一下，你家冰箱、电视机、甚至手机充电器，都是它的“铁杆粉丝”。
开关电源的出现，简直就是电子设备的“救星”，大大提高了设备的效率，还减少了能耗，真是天上掉下来的“福星”。
1.1 开关电源的工作原理那它是怎么做到这一点的呢？哦，话说这就得从它的工作原理讲起。
开关电源的核心在于“开关”两个字，没错，就是那种一开一关的开关。
它通过快速地开关电路，来控制电流的流动。
想象一下，一群小电流在电线上跳舞，开关就像一个指挥家，挥挥手，电流们就跟着节奏一起起舞。
开关电源通过这种“舞蹈”，把输入电压转变为我们想要的输出电压。
简单点说，就是通过调节开关的频率和占空比，来达到我们所需的功率转换。
1.2 开关电源的种类开关电源可不是只有一种类型哦！它有好几种不同的“身世”。
比如说，有的叫“降压型”，就像你在商场打折一样，把高价压得低低的；而“升压型”则相反，能把低价推得高高的。
再有就是“升降压型”，这可是个灵活的小家伙，可以随心所欲地调节。
每种类型都有各自的“拿手绝活”，适用于不同的场景，就像不同的调味料能让一道菜变得鲜美。
2. 开关电源的设计2.1 设计原则设计开关电源可不是随便捏个饺子那么简单哦！要考虑的因素可多着呢。
首先是效率，大家都知道，越省电越好。
开关电源的效率一般都能达到80%以上，甚至90%！这可是电源界的“高分考生”啊。
其次是稳压能力，稳得住才靠谱，输出电压要稳定，不能时高时低，要不然电器可受不了。
2.2 设计步骤接下来就是设计的步骤了，首先得选定一个合适的拓扑结构。
拓扑就像是开关电源的“骨架”，决定了它的基本性能。

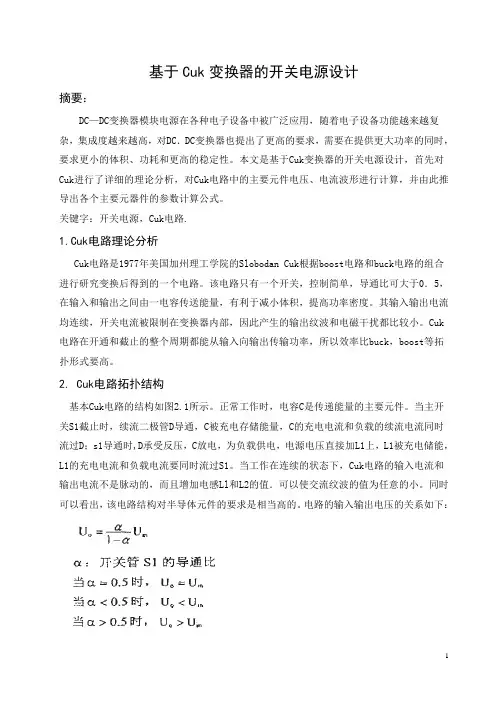

基于Cuk变换器的开关电源设计摘要：DC—DC变换器模块电源在各种电子设备中被广泛应用，随着电子设备功能越来越复杂，集成度越来越高，对DC．DC变换器也提出了更高的要求，需要在提供更大功率的同时，要求更小的体积、功耗和更高的稳定性。
本文是基于Cuk变换器的开关电源设计，首先对Cuk进行了详细的理论分析，对Cuk电路中的主要元件电压、电流波形进行计算，并由此推导出各个主要元器件的参数计算公式。
关键字：开关电源，Cuk电路.1.Cuk电路理论分析Cuk电路是1977年美国加州理工学院的Slobodan Cuk根据boost电路和buck电路的组合进行研究变换后得到的一个电路。
该电路只有一个开关，控制简单，导通比可大于0．5，在输入和输出之间由一电容传送能量，有利于减小体积，提高功率密度。
其输入输出电流均连续，开关电流被限制在变换器内部，因此产生的输出纹波和电磁干扰都比较小。
Cuk 电路在开通和截止的整个周期都能从输入向输出传输功率，所以效率比buck，boost等拓扑形式要高。
2. Cuk电路拓扑结构基本Cuk电路的结构如图2.1所示。
正常工作时，电容C是传递能量的主要元件。
当主开关S1截止时，续流二极管D导通，C被充电存储能量，C的充电电流和负载的续流电流同时流过D；s1导通时,D承受反压，C放电，为负载供电，电源电压直接加L1上，L1被充电储能，L1的充电电流和负载电流要同时流过S1。
当工作在连续的状态下，Cuk电路的输入电流和输出电流不是脉动的，而且增加电感Ll和L2的值．可以使交流纹波的值为任意的小。
同时可以看出，该电路结构对半导体元件的要求是相当高的。
电路的输入输出电压的关系如下：2.1 隔离式Cuk电路上面只是Cuk电路的基本拓扑，实际中还要求电源的原方和副方电气隔离。
所以必须对基本电路作如下修改，插入一个隔离变压器。
1．将C分成两个串联电容Cl和C2。
2．在cl和C2的连接点与输入电源的地之间接一个电感，若这个电感足够大，则从C1和C2的连接点流入电感的电流可以忽略。
反激式开关电源的设计计算一、反激式开关电源变换器：也称Flyback变换器，是将Buck/Boost变换器的电感变为变压器得到的，因为电路简洁，所用元器件少，成本低，是隔离式变换器中最常用的一种，在100W以下AC-DC变换中普遍使用，特别适合在多输出场合。
其中隔离变压器实际上是耦合电感，注意同名端的接法，原边绕组和副边绕组要紧密耦合，而且用普通导磁材料铁芯时必须有气隙，以保证在最大负载电流时铁芯不饱和。
二、AC-DC变换器的功能框图：交流220V电压经过整流滤波后变成直流电压V1，再由功率开关管（双极型或MOSFET）斩波、高频变压器T降压，得到高频矩形波电压，最后通过整流滤波器D、C2，获得所需要的直流输出电压V o。
脉宽调制控制器是其核心，它能产生频率固定而脉冲宽度可调的驱动信号，控制功率开关管的通断状态，来调节输出电压的高低，达到稳压目的；锯齿波发生器提供时钟信号；利用误差放大器和比较器构成闭环调节系统。
三、设计步骤：1.基本参数：交流输入电压最小值Umin交流输入电压最大值Umax电网频率Fa：50Hz或60Hz开关频率f：大于20kHz，常用50kHz～200kHz输出电压V o输出功率Po损耗分配系数Z ：代表次级损耗与总损耗的比值，一般取0.5电源效率k ：一般取75～85%。
低电压（5V 以下）输出时，效率可取75%，高压（12V 以上）输出，效率可取85%；中等电压（5V 到12V 之间）输出，可选80%。
2. 确定输入滤波电容Cin ：对于宽范围交流输入（85～265Vac ），C1/Po 的比例系数取2～3，即每输出1W 功率，对应3uF 电容量 对于100V/115V 交流固定输入，C1/Po 的比例系数取2～3，即每输出1W 功率，对应3uF 电容量 对于230V ±35V 交流固定输入，C1/Po 的比例系数取1，即每输出1W 功率，对应1uF 电容量若采用100V/115V 交流倍压输入方式，需两只容量相同的电容串联，此时C1/Po 的比例系数取23. 直流输入电压最小值Vimin 的计算：in C a O i kC t F P u V ⎟⎟⎠⎞⎜⎜⎝⎛−−=21222min min 其中：tc 为整流桥的响应时间，一般为3ms也可以由要求的直流输入电压最小值Vimin 来反推需要的输入滤波电容Cin 的精确值：)2(2122min 2min i C a O in V u k t F P C −⎟⎟⎠⎞⎜⎜⎝⎛−= 4. 确定初级感应电压Vor ：对于宽范围交流输入（85～265Vac ），初级感应电压V or 取135V对于100V/115V 交流固定输入，初级感应电压V or 取60V对于230V ±35V 交流固定输入，初级感应电压V or 取135V5. 确定钳位二极管反向击穿电压Vb ：高温大电流下二极管钳位电压要高于标称值，所以选用TVS 钳位电压Vb=1.5V or对于宽范围交流输入（85～265Vac ），钳位二极管反向击穿电压Vb 取200V对于100V/115V 交流固定输入，钳位二极管反向击穿电压Vb 取90V对于230V ±35V 交流固定输入，钳位二极管反向击穿电压Vb 取200V当功率开关管关断而次级电路处于导通状态时，次级电压会感应到初级上，感应电压V or 就与Vi 叠加后加到开关管漏极上，与此同时初级漏感也释放能量，并在开关管漏极上产生尖峰电压VL 。

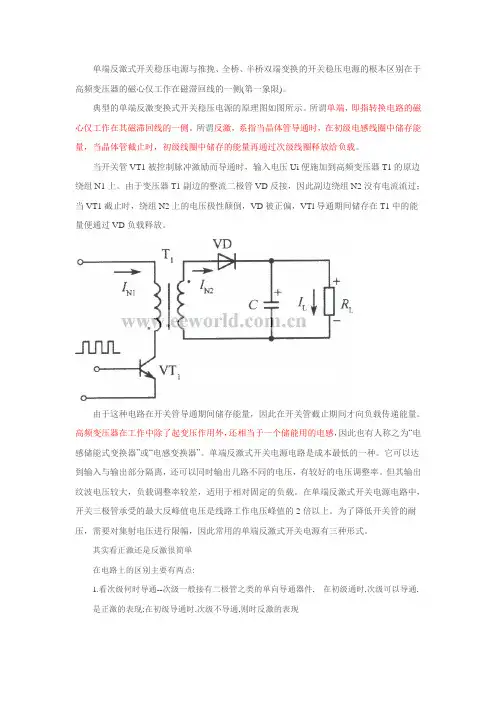

单端反激式开关稳压电源与推挽、全桥、半桥双端变换的开关稳压电源的根本区别在于高频变压器的磁心仅工作在磁滞回线的一侧(第一象限)。
典型的单端反激变换式开关稳压电源的原理图如图所示。
所谓单端，即指转换电路的磁心仅工作在其磁滞回线的一侧。
所谓反激，系指当晶体管导通时，在初级电感线圈中储存能量，当晶体管截止时，初级线圈中储存的能量再通过次级线圈释放给负载。
当开关管VT1被控制脉冲激励而导通时，输入电压Ui便施加到高频变压器T1的原边绕组N1上。
由于变压器T1副边的整流二极管VD反接，因此副边绕组N2没有电流流过；当VT1截止时，绕组N2上的电压极性颠倒，VD被正偏，VTl导通期间储存在T1中的能量便通过VD负载释放。
由于这种电路在开关管导通期间储存能量，因此在开关管截止期间才向负载传递能量。
高频变压器在工作中除了起变压作用外，还相当于一个储能用的电感，因此也有人称之为“电感储能式变换器”或“电感变换器”。
单端反激式开关电源电路是成本最低的一种。
它可以达到输入与输出部分隔离，还可以同时输出几路不同的电压，有较好的电压调整率。
但其输出纹波电压较大，负载调整率较差，适用于相对固定的负载。
在单端反激式开关电源电路中，开关三极管承受的最大反峰值电压是线路工作电压峰值的2倍以上。
为了降低开关管的耐压，需要对集射电压进行限幅，因此常用的单端反激式开关电源有三种形式。
其实看正激还是反激很简单在电路上的区别主要有两点:1.看次级何时导通--次级一般接有二极管之类的单向导通器件, 在初级通时,次级可以导通,是正激的表现;在初级导通时,次级不导通,则时反激的表现2.看次级有没有为反激准备的回路--反激变换器在晶体管关闭时发生能量转换,由磁能变为电能,所以,一定要有电流流动的回路,没有回路则不可能是反激.反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。
反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。
开关电源中常见变换器主电路拓扑1.1 Buck变换器Buck变换器又称降压变换器，Buck型电路拓扑由有源开关(功率MOSFET)、续流二极管D(或由同步整流开关代替)、储能电感L、滤波电容C组成。
其电路如图1-1所示。
电感和输出电容组成一个低通滤波器，滤波后电压以很小的纹波呈现在输出端。
图1-1 Buck变换器拓扑结构1.2 Boost变换器Boost变器又称升压变换器，其电路如图1-2所示。
改变降压变换器中元件的位置就可把它变成升压变换器。
在升压变换器中，开关管导通时在电感中有斜波电流流过。
当开关管断开时，电感中的电流必须保持流动，电感上的电压改变极性，使二极管正向偏置，并释放能量到输出端和输出电容器。
图1-2 Boost变换器拓扑结构1.3 反激变换器反激变换器又称Flyback式变换器，其电路如图1-3所示。
由于反激变换器的电路拓扑结构简单，能提供多组直流输出和升降范围宽，因此广泛应用于中小功率变换场合。
其结构相当于在Boost变换器中，用一个变压器代替升压电感，即构成了反激式变换器。
图1-3 反激电路原理图V1213T111423131211109867451516R12C1R14VZ112R11C5C6VZ212R9R1C10R18R13C8VD312R15VD112R7C3N1MC33262VFB1Comp2Multi3CS 4Z c d5G N D6Dri 7Vcc 8R10R19VD212C7R6VCC Vpfc,inVpfc,out 当开关晶体管VS 被驱动脉冲激励而导通时，Vin 加在开关变压器T 的初级绕组L1上，此时次级绕组L2的极性使VD 处于反偏而截止，因此L2上没有电流流过，此时电感能量储存在L1中，当VS 截止时，L2上电压极性颠倒使VD 处于正偏，L2上有电流流过，在VS 导通期间储存在L1中的能量此时通过VD 向负载释放。
反激式变换器工作波形见图 1-4。
图1-4 反激式变换器工作波形2.PFC 电路PFC 的英文全称为Power Factor Correction ，意思是功率因数校正。
正激式变换器(正激开关电源)的设计实例作为功率变压器的一个设计实例，下面我们将设计正激式变换器中的变压器。
显然，这种变压器也不是用于我们的buck变换器中。
现在，我们考虑设计要求：输入电压为直流48V(简便起见，不需要考虑进线电压的波动范围)，输出电压为5V，功率100W，开关频率为250kHz，基本电路图如图所示。
容易得到，输出电流为100W／5V=20A。
这个电流值是比较大的，为了减少绕组电阻，副边的线圈匝数应该尽量取小。
这意味着取变比(原边匝数除以副边匝数)的时候，副边最少匝数取为1。
我们来看看变比为整数时会出现什么问题。
1 匝数比=1：1匝数比=1：1，即原边与副边的匝数相等。
当开关导通时，48V输入电压全部加在变压器的原边。
同样，副边也得到48V的电压(忽略漏感)，并加于续流二极管两端。
实际上，具有低通态电压的肖特基功率二极管其最大阻断电压为45V左右。
48V的电路中，至少要采用电压为60V的器件，如果电压有过冲或者输入电压有波动，那么要求采用更高电压的器件。
二极管的反向阻断电压越高，其通态电压也越高，变换器的效率将会降低。
在低输出电压的变换器中，整流二极管的通态电压是一个常见的问题。
原因很明显：电感中的电流要么流过整流二极管，要么流过续流二极管，无论哪种情况，在二极管中总会产生一个大小为VfI的损耗。
二极管的损耗使变换器效率进一步下降。
这部分功率不在总功率V outI之中。
解决这个问题的唯一方法是采用同步整流器，但是其驱动非常复杂(同样的道理，当输出Vout降到3.3V，甚至更低时，必须使用同步整流器)。
不管怎么样，对于一个高效率的变换器而言，如果不采用同步整流器，1：1的变压器匝数变比不是一个很好的选择(对我们的例子而言)。
2 匝数比=2：1这时原边匝数是副边的2倍，所以加在原边的电压为48V，副边和二极管上的电压为24V，可以使用肖特基功率二极管。
正激式变换器占空比近似为DC=V out／Vsec=5V／24V=21％(忽略肖特基功率二极管的通态电压Vf)。
开关电源DC/DC变换器拓扑结构全集
给出六种基本DC/DC变换器拓扑
依次为buck,boost,buck-boost,cuk,zeta,sepic变换器
半桥变换器也是双端变换器,以上是两种拓扑。
半桥开关管电压应力为输入电压.而且由于另外一个桥臂上的电容,具有抗偏磁能力,但是对于上面一种拓扑,通常还会加隔直电容来提高抗偏磁能力.但是如果采用峰值电流控制,要注意一个问题,就是有可能会导致电容安秒不平衡的问题.要需要其他方法来解决。
半桥变换器可以通过不对称控制来实现ZVS,也就是两个管子交替导通,一个占空比为D,另外一个就为1-D.就是所谓的不对称半桥,通常采用下面一种拓扑.对于不对称半桥可以采用峰值电流控制。
正激变换器
绕组复位正激变换器
LCD复位正激变换器
RCD复位正激变换器
有源钳位正激变换器
双管正激
吸收双正激
有源钳位双正激
原边钳位双正激
软开关双正激
推挽变换器
无损吸收推挽变换器
推挽变换器:推挽变换器是双端变换器.其实是两个正激变换器通过变压器耦。
