仪表自动化第二章习题： 压力检测

  • 格式：doc
  • 大小：29.00 KB
  • 文档页数：3

第二章 压力检测

1.某台往复式压缩机的出口压力范围为25～28MPa，测量误差不得大于1MPa。工艺上要求就地观察，并能高低限报警，试正确选用一台压力表，指出型号、精度与测量范围。

解 由于往复式压缩机的出口压力脉动较大，所以选择仪表的上限值为

根据就地观察及能进行高低限报警的要求，由本章附录，可查得选用YX-150型电接点压力表，测量范围为0～60MPa。

由于 ，故被测压力的最小值不低于满量程的1/3，这是允许的。另外，

根据测量误差的要求，可算得允许误差为

所以，精度等级为1.5级的仪表完全可以满足误差要求。至此，可以确定，选择的压力表为YX-150型电接点压力表，测量范围为0～60MPa，精度等级为1.5级。

2. 如果某反应器最大压力为0.6MPa，允许最大绝对误差为±0.02MPa。现用一台测量范围为0～1.6MPa，准确度为1.5级的压力表来进行测量，问能否符合工艺上的误差要求？若采用一台测量范围为0～1.0MPa，准确度为1.5级的压力表，问能符合误差要求吗？试说明其理由。

解：对于测量范围为0～1.6MPa，准确度为1.5级的压力表，允许的MPapp562282max1%67.1%100601316025最大绝对误差为

1.6×1.5% = 0.024(MPa)

因为此数值超过了工艺上允许的最大绝对误差数值,所以是不合格的。对于测量范围为0～1.0MPa，准确度亦为1.5级的压力表,允许的最大绝对误差为

1.0×1.5% = 0.015(MPa)

因为此数值小于工艺上允许的最大绝对误差,故符合对测量准确度的要求,可以采用。

该例说明了选一台量程很大的仪表来测量很小的参数值是不适宜的。3. 工业压力计按敏感元件通常可以分为哪几种类型？试简述各种压力计的工作原理。

液柱式压力计、活塞式压力计；弹性式压力计：弹簧管式、薄膜式、波纹管式；电气式压力计：应变式、压电电阻式、电感式、电容式、霍尔式

4. 试述压力计选型的主要内容及安装注意事项。

类型选择、量程与盘面选择精度选择

注意：取压位置与隔离

5. 常用的压力计有哪些，其原理和特点各是什么？

（1）．弹性压力计

弹性压力计是基于各种形式的弹性元件，在被测介质的表压或真空度作用下产生的弹性变形与被测压力成一定函数关系的原理制成的。它是工业生产和实验室中应用最广的一种压力计。

（2）．液柱式压力计

液柱式压力测量是以流体静力学理论为基础的压力测量方法。根据流体静力学，一定高度的液柱对底面产生的静压力要与被测压力相平衡，这样液柱的高度实际上就反映了被测压力的大小。以此原理构造的液柱式压力计测压元件主要由装有一定介质液体的玻璃管组成，这种压力计结构简单，使用方便，测量精度高，但测量结果只能就地读取，不能进行远传，而且测量的量程也受限于玻璃管的高度，因而应用受到一定的限制。现在，液柱式压力计主要是在实验室或工程实验上使用。

(3)．压力变送器

一般用压力表传递压力信息的距离不能很远，要向远距离传输压力信息，往往是将弹性测压元件与电气传感器相结合构成压力变送器，工业上常称为差压变送器。它能以统一信号进行传输、显示和控制。常用的有电容式压力变送器、电感式压力变送器、霍尔式压力变送器等。

合集下载

测量仪表及自动化习题1

测量仪表及自动化习题1

《测量仪表及自动化》

绪论、第一章 概述

1.如何评价测量仪表性能，常用哪些指标来评价仪表性能？

2.名词解释：相对误差、精度、变差、灵敏度、量程、反应时间

3.仪表的变差不能超出仪表的（ ）

a、相对误差 b、引用误差 c、允许误差

4.测量某设备的温度, 温度为400℃, 要求误差不大于4℃，下列哪支温度计最合适?（ ）

A 0～600℃ 1.5级 B. 0～1500℃ 0.5级 C. 0～800℃ 0.5级 D. 0～400℃ 0.2级

5.仪表的精度级别指的是仪表的( )

A 引用误差 B. 最大误差 C.允许误差 D. 引用误差的最大允许值

6.下列说法正确的是（ ）

A 回差在数值上等于不灵敏区

B 灵敏度数值越大则仪表越灵敏

C 灵敏限数值越大则仪表越灵敏

7.有一个变化范围为320——360kPa的压力，如果用A、B两台压力变送器进行测量，那么在正常情况下哪一台的测量准确度高些？压力变送器A：1级，0——600kPa。压力变送器B：1级，250——500kPa。

8.一台精度等级为0.5级的测量仪表，量程为0~1000℃。在正常情况下进行校验，其最大绝对误差为6℃，求该仪表的最大引用误差、允许误差、仪表的精度是否合格。

9.某台差压计的最大差压为1600mmH2O，精度等级为1级，试问该表最大允许的误差是多少？若校验点为800mmH2O，那么该点差压允许变化的范围是多少？

10.测量范围 0～450℃的温度计,校验时某点上的绝对误差为3.5℃,变(回)差为5℃, 其它各点均小于此值,问此表的实际精度应是多少?若原精度为1.0级,现在该仪表是否合格?

11.自动化仪表按能源分类及其信号形式。

12.单元组合式仪表是什么？

第二章 压力测量及变送

13.简述弹簧管压力表原理和游丝的作用。

14.简述电容式差压变送器工作原理，说明变送器的两线制工作机理。

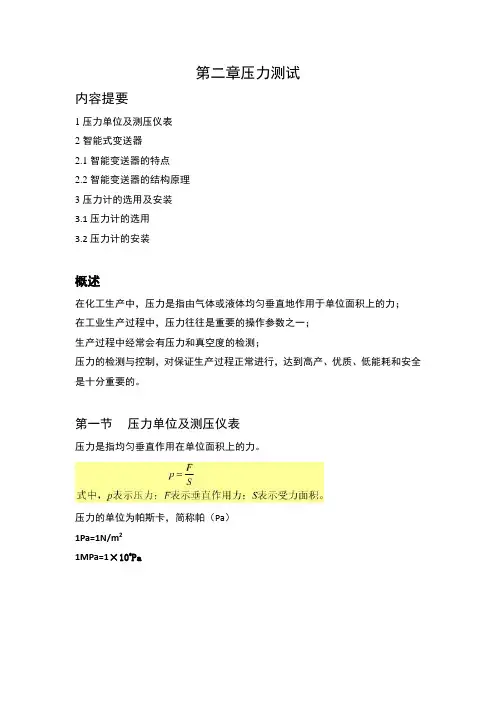

第二章压力测试
